电路图识图方法：10大原则与7大步骤

电气接线图怎么看？电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

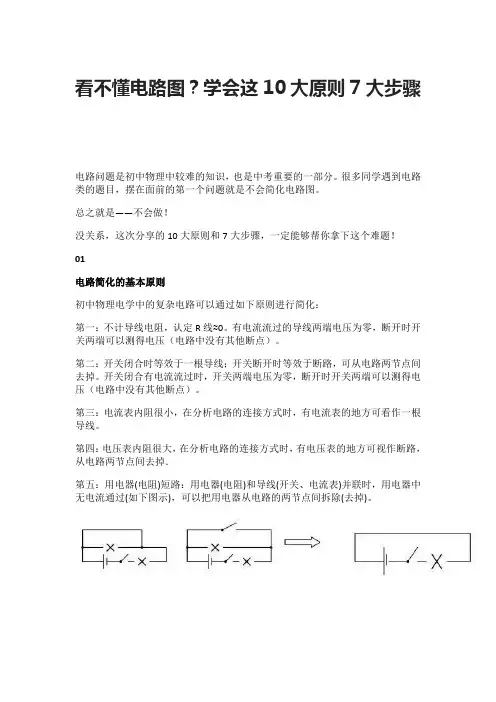

看不懂电路图？学会这10大原则7大步骤电路问题是初中物理中较难的知识，也是中考重要的一部分。

很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。

总之就是——不会做！没关系，这次分享的10大原则和7大步骤，一定能够帮你拿下这个难题！01电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。

有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。

开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。

第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。

第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。

第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。

第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。

第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。

判断电压表所测量的电压可用滑移法和去源法。

第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。

一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。

电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。

第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。

（此法又称节点法）例如：02电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。

电气图的识别步骤和方法一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

快速看懂复杂电路图的方法与技巧对于许多初学者来说，看懂复杂的电路图可能是一项挑战。

但是，通过掌握一些方法和技巧，你可以快速提高自己的读图能力。

以下是一些建议：一、掌握看图技巧1.快速浏览主回路和控制回路：首先，花些时间了解主回路和相应的控制回路。

主回路通常包括电源、开关、负载和保护元件等，而控制回路则包括用于控制主回路的继电器、接触器等元件。

通过比较主回路和控制回路，你可以了解整个电路的工作流程。

2.从上到下看图：正规的电路图通常按照从上到下的顺序逐步解释电路的工作原理。

这种方法有助于你逐步了解电路的各个部分以及它们之间的相互关系。

3.分部分看图：将电路图分成不同的部分来看，例如保护电路、测量电路和控制电路等。

这样有助于你更好地理解每个部分的功能和作用。

4.注意线号：在正规的电路图中，每条线、每个接线端子都有相应的线号。

线号实际上是导线的“名字”，相同的线号表示它们属于同一个分支并具有相同的作用。

通过查找线号，你可以更容易地理解电路图。

5.积累经验：最重要的是，通过不断看图、学习和实践来积累经验。

多看不同类型的电路图，尝试理解它们的工作原理，并与同事或老师讨论。

随着经验的积累，你会发现自己越来越擅长看懂复杂的电路图。

二、加强电工专业知识1.掌握电路基本原理：了解电路的基本原理是理解复杂电路图的基础。

学习欧姆定律、基尔霍夫定律等基本原理，并将它们应用到实际电路中。

2.了解电气拖动系统：熟悉电气拖动系统的组成和功能，包括电动机、接触器、继电器等元件的作用和工作原理。

这将有助于你更好地理解电路图中的各个部分。

3.掌握基础电路图：学习并熟练掌握一些基本的电路图，如电机正反转控制电路、电机星三角降压启动电路等。

通过了解这些基础电路图，你可以更容易地理解更复杂的电路图。

4.积累电子元件知识：了解各种电子元件的功能和作用，例如电阻、电容、二极管等。

这将有助于你更好地理解电路图中各个元件的作用和相互关系。

5.学习电路分析方法：掌握一些基本的电路分析方法，如支路电流法、节点电压法等。

如何看懂电路图电路图是电子电路中常用的一种图示工具，它能准确地表达电路的连接关系和元件的布局。

对于初学者来说，理解和阅读电路图可能会有一定的困难。

然而，只要我们掌握了一些基本的规则和技巧，就能轻松看懂电路图。

本文将指导您如何看懂电路图，并希望能帮助您迅速提升对电路图的理解能力。

一、电路图基础知识在开始学习如何看懂电路图之前，我们需要了解一些电路图的基础知识。

一般来说，电路图由不同的元件符号和连线组成。

元件符号代表了不同的电子元件，例如电阻、电容、电感等。

而连线则表示元件之间的连接关系，通过连线能够清晰地了解电路中的信号传输路径。

二、阅读电路图的步骤理解电路图的基本规则之后，下面将介绍一些阅读电路图的步骤，帮助您更好地理解电路图。

1. 读图例在看懂电路图之前，首先要熟悉电路图中使用的元件符号和标记。

通常在电路图的右下角会有一个图例，它包含了常见元件符号的说明。

通过仔细阅读图例，您可以快速了解电路图中所使用的元件及其功能。

2. 分析电路结构要想正确理解电路图，需要先对整个电路的结构有一个整体的认识。

从整体上看电路图，尝试找出电源、输入和输出等关键元件。

通过先分析电路的结构，可以帮助您更好地理解电路图中每个元件的作用及其连接方式。

3. 逐个元件分析在阅读电路图时，逐个分析每个元件的作用是非常重要的。

首先，注意元件的符号和标记，了解其具体代表的电子元件；其次，了解元件的参数，例如电阻值、电容值等。

通过逐个元件的分析，您可以逐步了解整个电路的功能和特性。

4. 理解连接关系阅读电路图时，了解连接关系很重要。

通过观察连线的方向、线型和位置，可以确定元件之间的连接方式。

有时，连线之间会存在一些标记，例如箭头、接地符号等，这些标记能够帮助您更好地理解电路的连接关系。

5. 跟踪信号路径在分析电路图时，可以通过跟踪信号路径来帮助理解电路的工作原理。

跟踪信号路径可以帮助您了解信号从输入端到输出端的流动方式，进而推测电路的功能和工作方式。

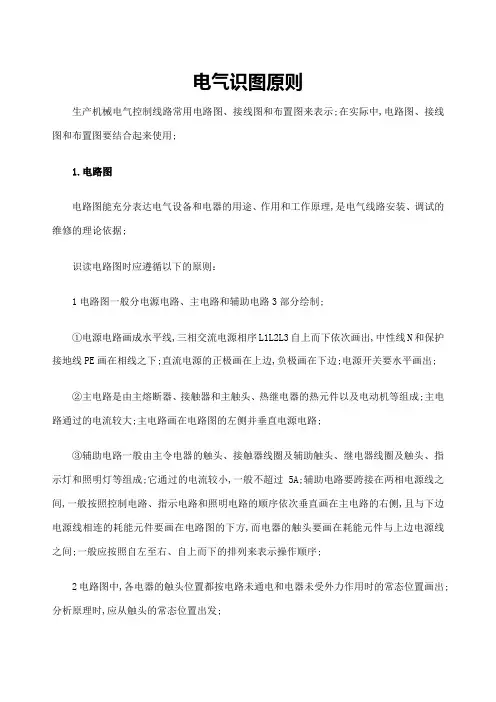

电气识图原则生产机械电气控制线路常用电路图、接线图和布置图来表示;在实际中,电路图、接线图和布置图要结合起来使用;1.电路图电路图能充分表达电气设备和电器的用途、作用和工作原理,是电气线路安装、调试的维修的理论依据;识读电路图时应遵循以下的原则：1电路图一般分电源电路、主电路和辅助电路3部分绘制;①电源电路画成水平线,三相交流电源相序L1L2L3自上而下依次画出,中性线N和保护接地线PE画在相线之下;直流电源的正极画在上边,负极画在下边;电源开关要水平画出;②主电路是由主熔断器、接触器和主触头、热继电器的热元件以及电动机等组成;主电路通过的电流较大;主电路画在电路图的左侧并垂直电源电路;③辅助电路一般由主令电器的触头、接触器线圈及辅助触头、继电器线圈及触头、指示灯和照明灯等组成;它通过的电流较小,一般不超过5A;辅助电路要跨接在两相电源线之间,一般按照控制电路、指示电路和照明电路的顺序依次垂直画在主电路的右侧,且与下边电源线相连的耗能元件要画在电路图的下方,而电器的触头要画在耗能元件与上边电源线之间;一般应按照自左至右、自上而下的排列来表示操作顺序;2电路图中,各电器的触头位置都按电路未通电和电器未受外力作用时的常态位置画出;分析原理时,应从触头的常态位置出发;3电路图中,不画出电器元件实际的外形图,而采用国家统一规定的电气图形符号画出;4电路图中,同一电器的各个元件不按它们的实际位置画在一起,而是按其在线路中所起的作用分别画在不同的电路中,但它们的动作却是相互关联的,因此,必须标注相同的文字符号;5一般识看电路图时,有直接电联系的交叉导线连接点,用小黑圆点表示；无直接电联系的交叉导线则不画小黑圆点;6电路图采用电路编号法,即对电路中的各个接点用字母或数字编号;①主电路在电源开关的出线端按相序依次编号为U11、V11、W11;然后按从上到下、从左到右的顺序,每经过一个电器元件后,编号要依次递增,如U12、V12、W12；U13、V13、W13……单台三相交流电动机的3根引出线相序依次编号为U、V、W;对于多台电动机引出线的编号,为了不致引起误解和混淆,可在字母前用不同的数字加以区别,例如：1U、1V、1W；2U、2V、2W……;②辅助电路编号按“等电位”原则从上而下、从左至右的顺序用数字依次编号,每经过一个电器元件后,编号要依次递增;控制电路编号的起始数字必须是1,其他辅助电路的起始数字依次递增100,如照明电路编号从101开始；指示电路编号从201开始等;在二次回路中的所有设备间的连线都要进行标号,这就是二次回路的标号;标号一般采用数字或数字与文字的组合,它表明了回路的性质和用途;回路标号的基本原则是：凡是各设备间要用控制电缆经端子排进行联系的,都要按回路的原则进行标号;此外,某些装在屏顶上的设备与屏内设备的连接,也需要经过端子排,此时屏顶设备就可以看作屏外设备,而在其连接线上同样按回路编号原则给以相应的标号;为了明确起见,对直流回路和交流回路采用不同的标号方法,而在交、直流回路中,对各种不同的回路又赋予不同的数字符号,因此在二次回路接线图中,我们看到标号后,就能知道这一回路的性质而便于维护和检修;5、二次回路标号的基本方法是什么答：⑴用3位或3位以下的数字组成,需要标明回路的相别或某些主要特征时,可在数字标号的前面或后面增注文字符号;⑵按“等电位”的原则标注,即在电气回路中,连在一点上的所有导线包括接触连接的可折线段需标以相同的回路标号;⑶电气设备的触点、线圈、电阻、电容等元件所间隔的线段,即视为不同的线段,一般给予不同的标号；对于在接线图中不经过端子而在屏内直接连接的回路,可不标号;⑴对于不同用途的直流回路,使用不同的数字范围,如控制和保护回路用000~099及100~599,励磁回路用601~699;⑵控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,没一百个数分为一组,如101~199,201~299,301~399…其中每段里面先按正极性回路编为奇数由小到大,在编负极性回路偶数由大到小,如100,101,103,133…142,140…⑶信号回路的数字标号,按事故、位置、预告、指挥信号进行分组,按数字大小进行排列;⑷开关设备、控制回路的数字标号组,应按开关设备的数字序号进行选取;例如有3个控制开关1KK、2KK、3KK,则1KK对应的控制回路数字标号选101~199,2KK所对应的选201~299,3KK对应的选301~399;⑸正极回路的线段按奇数标号,负极回路的线段按偶数标号；每经过的主要压降元部件如线圈、绕组、电阻等后,即行改变其极性,其奇偶顺序即随之改变;对不能标明极性或其极性在工作中改变的线段,可任选奇数或偶数;⑹对于某些特定的主要回路通常给予专用的标号组;例如正电源为101、201,负电源为102、202；合闸回路中的绿灯回路为105、205、305、405；跳闸回路中的红灯回路编号为35、135、235…等;7、简述交流回路的标号细则;答：⑴交流回路按相别顺序标号,它除用3位数字编号外,还加有文字标号以示区别;例如A411、B411、C411,如表9-1所示;交流回路文字标号一表9-12.接线图识读接线图时应遵循以下的原则：1接线图中一般示出如下内容：电气设备和电器元件的相对应位置、方案符号、端子号、导线号、导线类型、导线截面积、屏蔽和导线绞合等到;2所有的电气设备和电器元件都按其所在的实际位置绘制在图样上,且同一电器的各元件根据其实际结构,使用与电路图相同的图形符号画在一起,并用点画线框上,其文字符号以及接线端子的编号应与电路图中的标注一致,可以方便对应检查接线;3接线图中的导线有单根导线、导线组、电缆等之分,可用连续线和中断线来表示;凡导线走向相同的可以合并,用线束来表示,到达接线端子或电器元件的连接点时再分别画出;在用线束来表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗;另外,导线及管子型号、根数和规格应标注清楚;3．电动机基本控制线路的安装步骤电动机基本控制线路的安装,一般应按以下步骤进行：1识读电路图,明确线路所用电器元件及其作用,熟悉线路的工作原理;2根据电路图和元件明细表配齐电器元件,并进行检验;3根据电器元件选配安装工具和控制板;4根据电路图绘制和接线图,然后按要求在控制板上固装电器元件,并贴上醒目的文字符号;5根据电动机容量选配主电路导线的截面积;6根据接线图布线,同时将剥去绝缘层的两端线头套上标有与电路图相一致编号的编码套管;7安装电动机;8连接电动机和所有电器元件金属外壳保护接地线;9连接电源、电动机等控制板外部的导线;10自检、校验、通电试验;4.电动机接触器联锁正反转控制线路1正转控制-→KM1辅助常开触头闭合自锁-→电动机M起动连续正转按下SB1→KM1线圈得电--→KM1主触头闭合-→KM1辅助常闭触头分断对KM2联锁2反转控制-→KM1辅助常开触头分断解除自锁-→电动机M失电停转按下SB3→KM1线圈失电--→KM1主触头分断-→KM1辅助常闭触头恢复闭,合解除对KM2联锁-→KM2辅助常开触头闭合自锁-→电动机M起动连续反转按下SB2→KM2线圈得电--→KM2主触头闭合-→KM2辅助常闭触头分断对KM1联锁。

电路图怎么看电路图是指用电路元件符号表示电路连接的图。

电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。

由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。

在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。

通过调试改进、修复错误、直至成功。

采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。

看懂电路图的步骤：1、根据由大到小，由粗到细的顺序识读各种电路图一般的电路图主要有整机或系统方框图、板块或系统电路原理图、印刷电路板图和板块连线图等类型。

这些电路图各有各的用途和特点，但又有内在联系。

在识读这些电路图时，可以按照由大到小、由粗到细的顺序来识读。

这个顺序符合人们认识事物的一般规律，实践证明是行之有效的办法，可使初学者少走许多弯路。

2、根据基本电路程式可以识读电路方框图（系统、板块或整机）整机电路图有几种类型，其中组成方框图是其它类型电路图的基础，也是识读电路图的基础。

方框图又有整机简化方框图、整机详细方框图、板块组成方框图及系统方框图等类型。

有时，读者手边资料不全，可能没有上述各种方框图，或者方框图类型不全，为了正确、深入地读图，读者应当画出参考性组成方框图。

根据基本电路程式，可画出电路方框图。

根据整机电路原理图的电路程式可画出整机组成方框图，根据板块电路图的电路程式可画出板块系统组成方框图，根据系统电路图的电路程式可画出系统方框图。

电路组成方框图不反映电路的具体结构，主要是反映电路的功能，反映信号的变换过程，反映各级电路或各系统电路之间的联系，反映各种信号的来龙去脉。

实际上，看电路图的重要任务之一，就是研究分析传输信号的内容、种类、波形及它们的变换规律。

绘制方框图的过程是认识电路的实践过程，是分析研究电路的一个实践阶段，可为深入识读实用电路图奠定思想和物质基础。

电路识别是初中物理电学的重点之一，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。

一、标号法简化电路图。

先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 纯导线连通的节点等同一个节点，标同样的数字（若同一节点出现不同标号，取大标号）(3) 沿着导线过一个用电器（注：不包括电表），数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图中各用电器或电表两端的节点标号，将该用电器或电表画在相应的两节点号之间。

（在简化图中放入电流表时要注意其是跟哪个用电器串联）(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器或电压表两端标号相等时，相当于一根导线接在用电器两端，因此用电器或电压表短路没有电流原本常用的方法先摘掉表，再把有导线连接的部分看成一个点，我管这种方法叫捏包子。

而标点法的标点阶段就是在捏包子前先标记下哪些点是应该捏在一起的；画图阶段，就是直接把包子捏上，从而得到清纯的简化电路图。

二、“妙招”判断电路、画电路图、连接实物图第一、把串并联定义搞清楚第二、弄清串并联的特点【一】串联特点：（1）只有一条电流回路；（2）一个开关控制所有用电器；（3）一处断路所有用电器都不工作；（4）串联电路可以发生局部短路；【二】并联特点：（1）有多条电流回路；（2）可以实现一个开关控制一个用电器；（3）一个用电器发生断路不影响其他用电器工作（4）并联不可能发生局部短路，一短全短；1、判断电路：①定义法识别:串联电路为首尾相连,并联电路为首首相连,尾尾相联②电流法:看电路中电流有没有分支,电流始终一条道没有分支为串联,有分有合则为并联③拆除法(最管用的一种):按特点的（3）人为制造断路法，摁（断开的意思）这一个用电器看其他用电器，能不能工作，不能工作是串联，能工作的是并联（电路摁电器符号，实物图摁实物），简单、方便、准确。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。

电路识图的方法与技巧电路图识图方法1.通过元器件学识图电子元器件是构成电子产品的最小单位，所以了解元器件的实物外形、电路符号、文字符号，再进一步了解它们的工作原理，是学习电路识图的基础。

由于电子元器件种类繁多，不可能短时间掌握所有的元器件，可以先了解电阻、电容、二极管、三极管等常用元器件。

2.通过单元电路学识图任何电子电路都是由不同数量的单元电路构成的，简单电路采用的单元电路数量较少，复杂电路采用的单元电路较多。

比如，自激式开关电源是由启动电路、振荡电路、误差取样放大电路、调宽电路、输出整流/滤波电路、保护电路构成的。

彩色电视机行扫描电路是由行振荡器、行激励电路、行输出电路构成的。

这些单元电路又是由电阻串/并联电路、电容串/并联电路、放大电路、振荡电路等基本单元电路构成的。

如果将整机电路比作是一间房屋，那电子元器件就是一砖一瓦，而单元电路就是一段墙。

因此，掌握了电子元器件和单元电路的工作原理和识图方法，也就可以快速掌握整机电路的识图方法。

复杂电路图识图技巧复杂电路图的识图应按照从局部到整体、从输入到输出、化整为零、聚零为整的思路和方法进行，用整机电路的工作原理指导单元电路，利用单元电路分析整机工作原理。

1.通过了解功能识图进行电路识图前，要清楚需要识图的电子产品的功能是什么，有什么特点。

比如，电视机、DVD或空调器用的遥控器，它主要的功能是当按下需要操作功能对应的按键后，微处理器的操作键输入端就会得到键控脉冲，被微处理器识别、处理后，输出控制信号。

控制信号再经放大电路进行放大，利用红外发射管发射出去。

红外信号最终被受控设备上的接收电路接收后，就可以实现用户需要的控制功能。

因此，遥控器要想正常工作，需要设置电源电路、单片机（微处理器）、操作键、放大电路、红外发射二极管。

了解产品功能可以帮助理解电路的构成和工作原理。

2.通过化整为零识图先将整机电路根据不同的功能划分为若干个单元电路，究竟划分多少个单元电路，不仅与电路的结构和复杂程度有关，而且与读者所掌握的电子技术知识多少和识图能力有关。

电气接线图识图步骤和方法
1、电气接线图绘制的基本原则
（1）根据国家规定的电气图形符号绘制，而不考虑真实结构。

（2）电路中各元件位置及内部结构处理。

（3）每条线都有明确的标号，每根线的两端必需标同一个线号。

（4）凡是标有同线号的导线可以并接于一起。

（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。

2、电气接线图中电气设备、装置和掌握元件位置安装常识
（1）出入端子处理----支配在配电盘下方或左侧。

（2）掌握开关位置----一般都是支配在配电盘下方位置（左上方或右下方）。

（3）熔断器处理----支配在配电盘的上方位置。

（4）开关处理----安装在简单操作的面板上，而不是安装在配电盘上。

（5）指示灯处理----安装在简单观看的面板上。

（6）交直流元件区分处理----采纳直流掌握的元器件与采纳沟通掌握的元器件分开安装。

3、电气接线图的识图步骤和方法
（1）分析清晰电气原理图中主电路和帮助电路所含有的元器件，弄清晰每个元器件的动作原理。

（2）弄清晰电气原理图和电气接线图中元器件的对应关系。

（3）弄清晰电气接线图中接线导线的根数和所用导线的详细规格。

（4）依据电气接线图中的线号讨论主电路的线路走向。

（5）依据线号讨论帮助电路的走向。

电子电路识图的基本方法和技巧对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。

其实，只要对电子电路图进行仔仔细细观察，就会发现电子电路的构成具有很强的规律性，即相同类型的电子电路不仅功能相似，而且在电路结构上也是大同小异的。

任何一张错综复杂、表现形式不同的电子电路图都是由一些最基本的电子电路组合而成的，构成复杂电子电路图的最基本电路称为单元电路。

只要掌握了基本单元电路，任何复杂的电路都可以看成是基本单元电路的集合。

1、从基本元器件入手，为识图打下良好的基础。

电子元器件是构成电子产品的基础。

因此，了解电子元器件的基础知识，掌握不同元器件在电路中的电路表示符号及各元器件的基本功能特点是进行电子识图的第一步。

2、掌握基本单元电路，为识读复杂电路打下基础。

在学习基本单元电路时，要掌握好基本单元电路的工作原理、电路的功能及特性、电路典型参数、组成电路的元器件、每一个元器件在电路中所起的作用及电路调试方法等。

3、分解复杂电路。

复杂电路被分解为基本单元电路后，就可以根据一个个基本单元电路的功能、特点进而分析到整个复杂的电子电路，设计出各种各样的电路。

4、掌握基本单元电路之间的连接方法。

基本单元电路之间可以直接连接起来，叫做直接耦合；通过变压器的初、次级间的磁感应来实现信号的连接，叫做变压器耦合；用电容来连接，叫做电容耦合。

5、明确各分体元器件在电子电路中所起的作用。

为了方便初学者识图，现将各分体元器件在电子电路中不同的接法及与不同元器件连接所起的作用归纳如下。

电阻器：在电路中主要起限流、分压的作用。

1）电阻器与电阻器在电路中并联一般是为了增大电阻器的功率。

2）电阻器与电阻器串联并从中间引出抽头，在一般情况下是为了得到电阻器上的分压。

3）电阻与稳压管串联，电阻器为稳压二极管的限流电阻器。

4）电阻器与电容器串联组成微分电路，在这里电阻器为电容器的充电限流电阻器，充电常数由RC的乘积觉定。

怎么看懂电路图有哪些技巧要理解和看懂电路图，首先需要具备一些基本的电子知识和技巧。

下面是一些有助于您理解电路图的技巧。

1.学习基本元件：学习电路图之前，了解电子元件是非常重要的。

常见的电子元件包括电阻、电容、电感、二极管、晶体管等。

了解这些元件的符号、功能和基本特性，这将有助于您后续理解电路图。

2.电路图符号的学习：每个元件在电路图上都有对应的符号。

学习并熟悉这些符号是理解电路图的基础。

可以通过查看电子教材、参考书籍或网络资源来学习这些符号。

3.理解电路结构：电路图是一种用以表示电路中元件和连接关系的图示。

电路图上通常会用线条表示导线，元件之间用线条连接，形成一个完整的电路结构。

理解电路图的结构可以帮助您更好地理解电路系统。

4.学习电路图的结构和符号：电路图一般由输入源、输出负载、电子元件和连接线组成。

了解这些组成部分的符号和连接方式，可以帮助您更好地理解电路图中各个元件之间的关系。

5.分析电路图的流程：电路图是一种表示电路的图示，通过图示可以分析电路中各个元件之间的连接方式和关系。

理解电路的分析过程对于理解电路图非常重要。

一般的电路分析包括三个基本步骤：确定电路的输入和输出，查找电路中的元件和连接，使用电路定律进行电路分析。

6.了解电路定律：电路定律是用来描述电路中电压、电流和电阻之间关系的一些规律。

例如欧姆定律可以描述电流和电阻之间的关系，基尔霍夫定律可以描述电流在电路中的分布情况。

通过了解这些定律，可以帮助您更好地分析电路图。

7.使用模拟软件进行实践：通过使用电子电路模拟软件，可以在计算机上实践电路分析和设计。

这些软件提供了一种直观的方式来理解电路图和电路系统的工作原理。

通过实践，可以加深对电路图的理解。

8.阅读相关教材和参考书籍：有关电路图的学习资料很多，可以阅读一些电子电路方面的教材和参考书籍来加深对电路图的理解。

这些书籍通常包含了丰富的实例和案例，可以帮助您更好地理解和应用电路图。

9.与他人讨论交流：与他人讨论交流对于理解电路图也是很有帮助的。
