无功补偿交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿.无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数,降低供电变压器及输送线路的损耗,提高供电效率,改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置,可以做到最大限度的减少网络的损耗,使电网质量提高。
反之,如选择或使用不当,可能造成供电系统,电压波动,谐波增大等诸多因素。
一、按投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式。
这种投切依靠于传统的接触器的动作,当然用于投切电容的接触器专用的,它具有抑制电容的涌流作用,延时投切的目的在于防止接触器过于频繁的动作时,电容器造成损坏,更重要的是防备电容不停的投切导致供电系统振荡,这是很危险的。
当电网的负荷呈感性时,如电动机、电焊机等负载,这时电网的电流滞带后电压一个角度,当负荷呈容性时,如过量的补偿装置的控制器,这是电网的电流超前于电压的一个角度,即功率因数超前或滞后是指电流与电压的相位关系。
通过补偿装置的控制器检测供电系统的物理量,来决定电容器的投切,这个物理量可以是功率因数或无功电流或无功功率。
下面就功率因数型举例说明。
当这个物理量满足要求时,如cosΦ超前且>0.98,滞后且>0.95,在这个范围内,此时控制器没有控制信号发出,这时已投入的电容器组不退出,没投入的电容器组也不投入。
当检测到cosΦ不满足要求时,如cosΦ滞后且<0.95,那么将一组电容器投入,并继续监测cosΦ如还不满足要求,控制器则延时一段时间(延时时间可整定),再投入一组电容器,直到全部投入为止。
无功补偿原理当电网电压的波形为正弦波,且电压与电流同相位时,电阻性电气设备如白炽灯、电热器等从电网上获得的功率P等于电压U和电流I的乘积,即:P=U×I。
电感性电气设备如电动机和变压器等由于在运行时需要建立磁场,此时所消耗的能量不能转化为有功功率,故被称为无功功率Q。
此时电流滞后电压一个角度f。
在选择变配电设备时所根据的是视在功率S,即有功功率和无功功率的几何和:S =(P2 + Q2)1/2无功功率为:Q=(S2 - P2)1/2有功功率与视在功率的比值为功率因数:cosf=P/S无功功率的传输加重了电网负荷,使电网损耗增加,故需对其进行就近和就地补偿。
并联电容器可补偿或平衡电气设备的感性无功功率。
当容性无功功率QC等于感性无功功率QL时,电网只传输有功功率P。
根据国家有关规定,高压用户的功率因数应达到0.9以上,低压用户的功率因数应达到0.85以上。
如果选择电容器功率为Qc,则功率因数为:cosf= P/ (P2 + (QL - QC)2)1/2在实际工程中首先应根据负荷情况和供电部门的要求确定补偿后所需达到的功率因数值,然后再计算电容器的安装容量:Qc = P(tanf1 - tanf2)式中:Qc一电容器的安装容量,kvarP一系统的有功功率,kWtanf1一补偿前的功率因数角tanf2一补偿后的功率因数角采用查表法也可确定电容器的安装容量。
无功补偿相关名词注释2008-05-25 11:08无功功率补偿无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,当容性负荷释放能量时,感性负荷吸收能量;而感性负荷释放能量时,容性负荷却在吸收能量,能量在两种负荷之间互相交换。
这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功功率补偿的基本原理。
力率电费是指电力用户感性负载无功消耗量过大,造成功率因数低于国家标准,从而按电费额的百分比追收的电费(详细了解力率电费调整办法)。
无功补偿的原理是什么
无功补偿的原理是根据电力系统中的无功功率需求和无功功率的产生进行调节,以提高系统的功率因数和电能利用率。
无功功率是指在电力系统中产生的无用功率,包括电容器的无功功率和电感器的无功功率。
当电力系统的功率因数较低时,存在较多的无功功率。
为了提高功率因数,可以通过接入电容器补偿装置来降低无功功率,从而减小系统中的无功功率流动。
电容器可以吸收无功功率,使得系统中的功率因数得到提高。
电力系统中的无功功率主要来源于电感器,如电机、变压器等设备。
这些设备在正常运行过程中会产生感性无功功率,通过接入电抗器补偿装置,可以引入感性无功功率,从而抵消系统中的感性无功功率,提高功率因数。
无功补偿的原理可以总结为:通过接入电容器和电抗器补偿装置,调节电力系统中的无功功率流动,提高功率因数,增加系统的电能利用率。
这样可以有效减少电力系统中的无功损耗,提高系统的稳定性和可靠性。

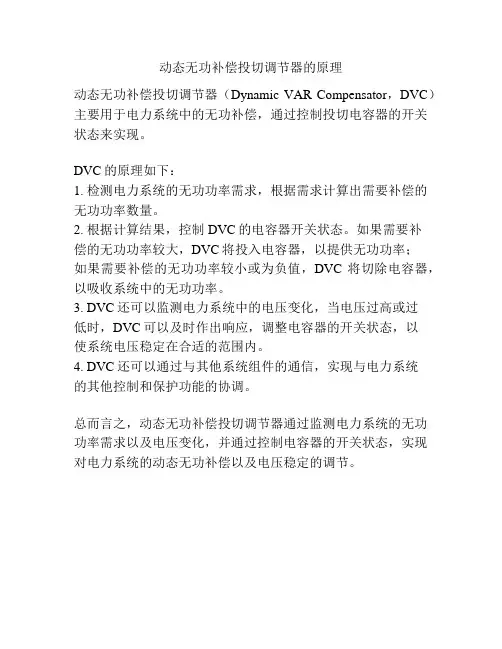

动态无功补偿投切调节器的原理
动态无功补偿投切调节器(Dynamic VAR Compensator,DVC)主要用于电力系统中的无功补偿,通过控制投切电容器的开关状态来实现。
DVC的原理如下:
1. 检测电力系统的无功功率需求,根据需求计算出需要补偿的无功功率数量。
2. 根据计算结果,控制DVC的电容器开关状态。
如果需要补
偿的无功功率较大,DVC将投入电容器,以提供无功功率;
如果需要补偿的无功功率较小或为负值,DVC将切除电容器,以吸收系统中的无功功率。
3. DVC还可以监测电力系统中的电压变化,当电压过高或过
低时,DVC可以及时作出响应,调整电容器的开关状态,以
使系统电压稳定在合适的范围内。
4. DVC还可以通过与其他系统组件的通信,实现与电力系统
的其他控制和保护功能的协调。
总而言之,动态无功补偿投切调节器通过监测电力系统的无功功率需求以及电压变化,并通过控制电容器的开关状态,实现对电力系统的动态无功补偿以及电压稳定的调节。
无功补偿的工作原理、结构及作用一、无功补偿的简称是无功补偿电源,是指为满足电力网和荷端电压水平及经济运行要求,须在电力网内和负荷端设置无功电源。
电力系统的负载多数是电感性的,电力系统会消耗无功电力,使负载电流相位滞后于电压,相角差越大,无功电力需求就会相对增大,供给固定的有功功率,提高电流而产生的线路损耗。
电力网络中所使用电设备消耗的无功功率,必须从网络中某个地方获得,如果由发电机提供并经过长距离传送这些无功功率是不合理的,通常也是不可能的。
应该是在需要无功功率的地方产生无功功率。
所以在配电系统里大多数都是使用电容器来补偿负载所需的无功功率,以改善功率因数。
无功补偿可以收到的效果:一、改善供电品质,提高功率因数。
二、减少电力的损失,工厂动力配线依据不同的线路及负载情况,使用电容提高功率因数后,总电流降低,可降低供电端与用电端的电力损失。
三、延长设备寿命。
改善功率因数后线路总电流减少,使接近或已经饱和的变压器、开关等机器设备和线路容量负荷下降,可以降低温度增加寿命。
四、满足电力系统对无功补偿的监测要求,消除功率因数过低而产生的罚款。
近年来静止无功补偿装置获得了较大的发展,[类似于谐波治理]已广泛用于负载无功补偿。
静止无功无功补偿装置的重要特性就是它能连续调节补偿装置的无功功率。
而这种连续调节是依靠调节TCR中的晶闸管的触发延迟角得到实现的。
TSC只能分组投切,不能连续调节无功功率,它和TCR配合使用,才能整体调整无功功率的连续调节。
二、静止无功功率补偿滤波装置补偿器的工作原理及结构静止无功功率补偿滤波装置补偿器又称SVC,传统补偿用断路器或接触器投切电容,SCV用可控硅等电子开关,没有机械运动部分,所以叫静态补偿装置。
通常的SVC组成部分为1.固定电容器和固定电抗器组成的一个补偿加滤波支路ﻫ该部分适当选择电抗器和电容器容量,可滤除电网谐波,并补偿容性,将电网补偿到容性状态。
2.固定电抗器3.可控硅电子开关ﻫ可控硅用来调节电抗器导通角,改变感性输出来抵消补偿滤波支路容性,并保持在感性较高功率因数。
分相补偿装置可以补偿不平衡的无功电流,但是对于不平衡的有功电流无能为力。
实际上,经过恰当设计的无功补偿装置,不但可以将三相的功率因数均补偿至1,而且可以将三相间的不平衡有功电流调整至平衡。
1,怎样调整不平衡电流在很久以前,电学奇才斯坦因梅茨(C.P.Steinmetz)就已经找到了利用无功补偿来平衡三相电流的解决办法。
在《电力系统无功功率控制》一书中有比较详细的介绍,有兴趣的读者不妨一读。
斯坦因梅茨的办法有两个缺点:其一是计算过程比较繁复,读者很难从计算过程中领会这种调整不平衡电流方法的物理意义。
其二是只能适用于三相三线系统,当应用于三相四线系统时,如果零线电流不为零,就会出现较大的误差。
笔者在多年研究无功补偿技术的基础上,总结出了一套简明易懂的调整不平衡电流理论与计算方法,下面就进行介绍。
2,调整不平衡电流的基本原理要了解首调整不平衡电流的基本原理,首先要了解wangs定理,读者可以参见本博客中的Wangs定理一文。
在了解wangs定理的前提下,这里具体介绍一下怎样调整不平衡有功电流。
设有一个电阻连接在A相与B相两端,这是一个典型的不平衡负荷,调整不平衡电流的目标就是将这个电阻的电流平均分配到三相当中去,具体的方法如图1所示:图1利用wangs定理的基本概念,在A相与C相之间接入一个适当的电感L将A相有功电流的1/3转移到C相,这时电感L在A相产生的感性无功电流恰好将电阻在A相产生的容性无功电流抵消掉。
在B相与C相之间接入一个适当的电容C将B相有功电流的1/3转移到C相,这时电容C在B相产生的容性无功电流恰好将电阻在B相产生的感性无功电流抵消掉。
电感L在C相产生的感性无功电流恰好将电容C在C相产生的容性无功电流抵消掉。
这样三相电流完全平衡,并且三相的功率因数全等于1。
设有一个电阻连接在A相与零线之间,这是另一个典型的不平衡负荷,调整不平衡电流的目标就是将这个电阻的电流平均分配到三相当中去,具体的方法如图2所示:图2在A相与C相之间接入一个适当的电感L1将A相有功电流的1/3转移到C相,在A相与B相之间接入一个适当的电容C1将A相有功电流的1/3转移到B相,这时电感L1在A相产生的感性无功电流恰好将电容C1在A相产生的容性无功电流抵消掉。

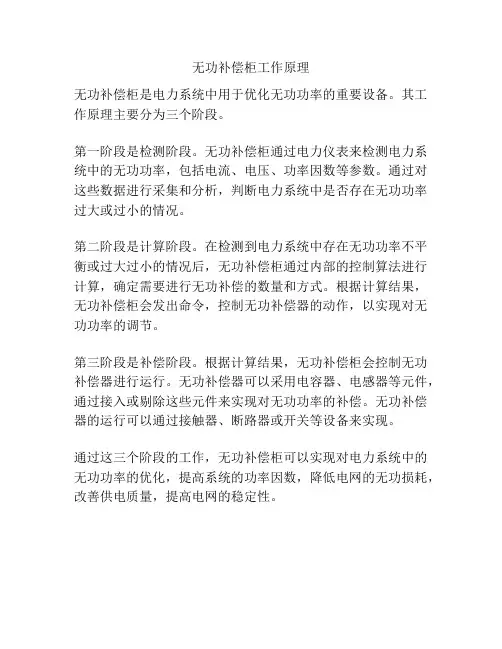

无功补偿柜工作原理
无功补偿柜是电力系统中用于优化无功功率的重要设备。
其工作原理主要分为三个阶段。
第一阶段是检测阶段。
无功补偿柜通过电力仪表来检测电力系统中的无功功率,包括电流、电压、功率因数等参数。
通过对这些数据进行采集和分析,判断电力系统中是否存在无功功率过大或过小的情况。
第二阶段是计算阶段。
在检测到电力系统中存在无功功率不平衡或过大过小的情况后,无功补偿柜通过内部的控制算法进行计算,确定需要进行无功补偿的数量和方式。
根据计算结果,无功补偿柜会发出命令,控制无功补偿器的动作,以实现对无功功率的调节。
第三阶段是补偿阶段。
根据计算结果,无功补偿柜会控制无功补偿器进行运行。
无功补偿器可以采用电容器、电感器等元件,通过接入或剔除这些元件来实现对无功功率的补偿。
无功补偿器的运行可以通过接触器、断路器或开关等设备来实现。
通过这三个阶段的工作,无功补偿柜可以实现对电力系统中的无功功率的优化,提高系统的功率因数,降低电网的无功损耗,改善供电质量,提高电网的稳定性。

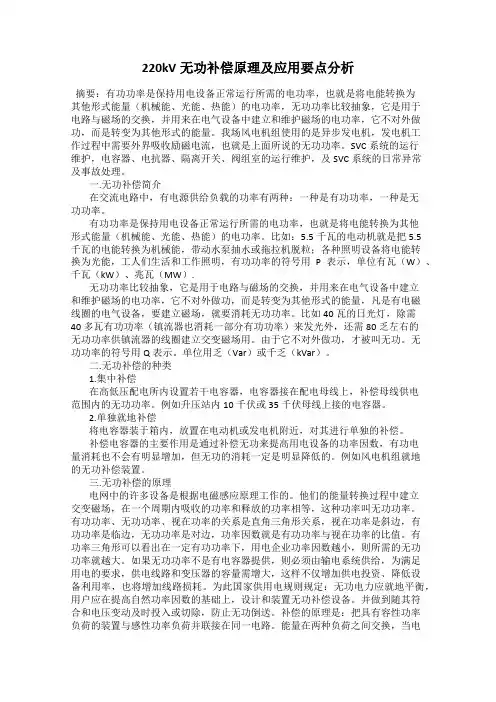

220kV无功补偿原理及应用要点分析摘要:有功功率是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率,无功功率比较抽象,它是用于电路与磁场的交换,并用来在电气设备中建立和维护磁场的电功率,它不对外做功,而是转变为其他形式的能量。
我场风电机组使用的是异步发电机,发电机工作过程中需要外界吸收励磁电流,也就是上面所说的无功功率。
SVC系统的运行维护,电容器、电抗器、隔离开关、阀组室的运行维护,及SVC系统的日常异常及事故处理。
一.无功补偿简介在交流电路中,有电源供给负载的功率有两种:一种是有功功率,一种是无功功率。
有功功率是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
比如:5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能,带动水泵抽水或拖拉机脱粒;各种照明设备将电能转换为光能,工人们生活和工作照明,有功功率的符号用P表示,单位有瓦(W)、千瓦(kW)、兆瓦(MW).无功功率比较抽象,它是用于电路与磁场的交换,并用来在电气设备中建立和维护磁场的电功率,它不对外做功,而是转变为其他形式的能量,凡是有电磁线圈的电气设备,要建立磁场,就要消耗无功功率。
比如40瓦的日光灯,除需40多瓦有功功率(镇流器也消耗一部分有功功率)来发光外,还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。
由于它不对外做功,才被叫无功。
无功功率的符号用Q表示。
单位用乏(Var)或千乏(kVar)。
二.无功补偿的种类1.集中补偿在高低压配电所内设置若干电容器,电容器接在配电母线上,补偿母线供电范围内的无功功率。
例如升压站内10千伏或35千伏母线上接的电容器。
2.单独就地补偿将电容器装于箱内,放置在电动机或发电机附近,对其进行单独的补偿。
补偿电容器的主要作用是通过补偿无功来提高用电设备的功率因数,有功电量消耗也不会有明显增加,但无功的消耗一定是明显降低的。
电容自动过零投切
电容自动过零投切是一种电力电子技术,主要用于无功补偿和谐波治理,以提高电力系统的效率和稳定性。
在电力系统中,无功功率的存在会导致电压波动、功率因数下降等问题,而电容自动过零投切技术则能够有效地解决这些问题。
电容自动过零投切的基本原理是在电压过零点时投入或切除电容器,以实现对无功功率的快速补偿。
由于电容器在投入或切除时不会产生暂态过电压或涌流,因此这种技术具有快速、平稳、无冲击等优点。
在实际应用中,电容自动过零投切技术需要配合相应的控制器和电容器组来实现。
控制器通过对电力系统中的电压、电流等参数进行实时监测和分析,计算出需要投入或切除的电容器数量,并发出相应的控制信号。
电容器组则根据控制信号自动进行投入或切除操作,从而实现对无功功率的快速补偿。
电容自动过零投切技术的应用范围非常广泛,包括工业、商业、居民用电等领域。
在工业生产中,电容自动过零投切技术可以提高设备的功率因数,减少能源浪费,提高生产效率;在商业和居民用电中,该技术则可以减少电压波动和谐波干扰,提高电力质量和稳定性。
总之,电容自动过零投切技术是一种重要的电力电子技术,在无功补偿和谐波治理方面发挥着重要作用。
随着电力系统的不断发展和智能化水平的提高,电容自动过零投切技术的应用也将越来越广泛。
⽆功补偿原理、⽅法前⾔《国家电⽹公司农⽹“⼗⼀五电压质量和⽆功电⼒规划纲要》提出,纲要指导思想为:以公司“新农村、新电⼒、新服务农电发展战略为指导,以安全、质量、效益为核⼼,坚持科技进步,全⾯提⾼农⽹电压⽆功综合管理⽔平,持续改善供电质量,降低电能损耗,为社会主义新农村建设提供优质、经济、可靠的电⼒供应。
切实达到《国家电⽹公司电⼒系统电压质量和⽆功电⼒管理规定》的“⽆功补偿配制应按照分散就地补偿与变电站集中补偿相结合,以分散为主;⾼压补偿与低压补偿相结合,以低压为主;调压与降损相结合,以降损为主”的要求。
⽆功补偿的原理在交流电路中,由电源供给负载的电功率有两种;⼀种是有功功率,⼀种是⽆功功率。
有功功率是保持⽤电设备正常运⾏所需的电功率,是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
⽆功功率⽐较抽象,它是电路内电场与磁场的交换,在电⽓设备中建⽴和维持磁场的电功率。
它不对外作功,⽽是转变为其他形式的能量。
凡是有电磁线圈的电⽓设备,要建⽴磁场,就要消耗⽆功功率。
⽆功功率决不是⽆⽤功率,它的⽤处很⼤。
电动机需要建⽴和维持旋转磁场,使转⼦转动,从⽽带动机械运动,电动机的转⼦磁场就是靠从电源取得⽆功功率建⽴的。
变压器也同样需要⽆功功率,才能使变压器的⼀次线圈产⽣磁场,在⼆次线圈感应出电压。
因此,没有⽆功功率,电动机就不会转动,变压器也不能变压,交流接触器不会吸合。
(打个⽐⽅,农村修⽔利需要开挖⼟⽅运⼟,运⼟时⽤⽵筐装满⼟,挑⾛的⼟好⽐是有功功率,挑空⽵筐就好⽐是⽆功功率,⽵筐并不是没⽤,没有⽵筐泥⼟怎么能运到堤上?)在正常情况下,⽤电设备不但要从电源取得有功功率,同时还需要从电源取得⽆功功率。
如果电⽹中的⽆功功率供不应求,⽤电设备就没有⾜够的⽆功功率来建⽴正常的电磁场,这些⽤电设备就不能维持在额定情况下⼯作,⽤电设备的端电压就要下降,从⽽影响⽤电设备的正常运⾏。
但是从发电机和⾼压输电线供给的⽆功功率远远满⾜不了负荷的需要,所以在电⽹中要设置⼀些⽆功补偿装置来补充⽆功功率,以保证⽤户对⽆功功率的需要,这样⽤电设备才能在额定电压下⼯作。
供电系统无功补偿原理
供电系统无功补偿的原理主要是通过并联电容器来实现的。
感性负载在运行过程中需要建立交变磁场,这种功率叫做无功功率。
感性负载所需要的无功功率可以由容性负荷输出的无功功率来补偿。
通过并联电容器,容性负荷能够提供感性负荷所需要的无功功率,从而减少无功功率在电网中的传输,降低电网的损耗,提高功率因数。
无功补偿可以提高功率因数,是一项投资少、收效快的降损节能措施。
无功补偿的基本原理是:把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,能量在两种负荷之间相互交换。
这样,感性负荷所需要的无功功率可由容性负荷输出的无功功率来补偿。
当前,国内外广泛采用并联电容器作为无功补偿装置。
这种方法安装方便、建设周期短、造价低、运行维护简便、自身损耗小。
通过无功补偿,可以改善电网的电压质量,提高输电稳定性和输电能力,满足用户的用电需求,提高用电质量。
动态无功补偿装置原理
动态无功补偿装置的原理是利用电力电子技术和控制技术,通过适当的调节桥式电路交流侧输出电压相对系统电压的相位和幅值,迅速吸收或发出满足要求的无功电流,实现快速动态无功补偿。
具体来说,SVG动态无功补偿装置将自换相桥式电路通过电抗器或变压器
并联在电网上,通过可关断大功率电力电子器件IGBT将直流侧电压转换成
交流侧与电网同频率的输出电压,实现无功能量的交换,补偿基波无功。
此外,SVG动态无功补偿装置还可以根据系统情况,进行主动式跟踪补偿。
另一种常见的动态无功补偿装置是调压式动态无功补偿装置,其原理是在普通的电容器组前面增加一台电压调节器,利用电压调节器来改变电容器端部输出电压。
根据Q=2πfCU2改变电容器端电压来调节无功输出,从而改变
无功输出容量来调节系统功率因数。
该装置为分级补偿方式,容易产生过补、欠补。
由于调压变压器的分接头开关为机械动作过程,响应时间慢,虽能及时跟踪系统无功变化和电压闪变,但跟踪和补偿效果稍差。
以上信息仅供参考,如需了解更多信息,建议查阅相关书籍或咨询专业人士。
电力系统无功补偿原理
电力系统无功补偿是为了解决电力系统中存在的功率因数低、无功功率大的问题而进行的一种补偿措施。
其原理包括两部分:无功功率的产生原因和无功补偿的作用原理。
在电力系统中,无功功率是由电感性负载、电容性负载以及电源中的电感和电容元件引起的。
电感性负载会产生感性无功功率,而电容性负载会产生容性无功功率。
当电力系统中存在大量的感性负载时,系统的功率因数就会下降,导致系统的有功功率无法充分利用,造成能源的浪费。
此外,无功功率的存在还会引起电压的波动和电流的不平衡,对电力设备的正常运行产生不利影响。
为了解决上述问题,电力系统需要进行无功补偿。
无功补偿的作用原理是利用电容装置对感性无功功率进行补偿,提高系统的功率因数。
通过在感性负载旁并联连接电容器,电容器可以产生与感性无功功率大小相等而相反的容性无功功率,从而抵消感性无功功率,在一定程度上提高系统的功率因数。
无功补偿的具体方法包括静态无功补偿和动态无功补偿两种。
静态无功补偿是通过并联连接电容器进行补偿,可以实时地校正功率因数,提高系统的稳定性和可靠性。
动态无功补偿则是通过控制器对补偿电容器进行开关控制,根据系统的无功功率需求进行调整,使得系统能够动态地实现无功补偿。
总之,电力系统无功补偿的原理是通过连接电容器对感性无功
功率进行补偿,提高系统的功率因数,从而减少能源浪费并改善系统的稳定性和可靠性。
无功功率(reactive power ):无功功率是按电磁感应原理工作的某个交流供用电设备和交流电源之间的能量交换,这种能量互换的最大值称为无功功率。
这部分能量是用电器工作所必须的,但不能转换为我们所需要的能量,如机械能和热能。
为了形象的描述电源利用的程度,我们提出了功率因数的概念,功率因数就是电路中有用功率和视在功率(电源总功率)的比值。
由此可见,提高电网的功率因数对国民经济发展的重要意义。
功率因数的提高,能使发电设备的容量得到充分利用,减少线路电流和功率损失。
无功补偿原理:通常我们用来提高功率因数的方法就是补偿法。
即采用能够提供无功功率的装置来补偿用电设备所需的无功功率,降低电源的功率损失,提高功率因数,采用电力电容器来补偿用电设备所需无功功率的方法,称为电容无功补偿法。
这是由于理想的电容器在电路里是不消耗电能的,它只是从电源吸收电能转换成电场能,再把电场能转换成电能还给电源,完成它与电源之间的能量互换,因此电容上的功率也是无功功率,它的无功功率是由于电容上的电流I超前电压90°引起的,而我们的用电设备大多数都是感性负载,其工作时由于电流滞后引起的无功功率刚好与电容引起的无功功率相反。
所以我们可以利用电容工作时产生的无功功率来补偿用电设备在工作时消耗的无功功率。
电容投切无功补偿简介:通过以上分析我们知道在电路中接入电容可以为设备提供无功功率,提高功率因数。
由于我们的设备不可能是纯容性或纯感性的,且设备运行的状态也是不可预知的,如开、关机,或开机时不同工作状态所需要的无功功率都不相同。
当补偿器提供的无功功率大于设备所需时,也会对电网造成极大影响。
所以我们需要适时的调整无功功率的补偿来匹配设备所需的无功功率,即电容组投切方式。
电容组投切的时机和数量则由专用控制器决定,而电容组容量一般选择系统额定容量的15%~40%。
电容投切无功补偿装置组成及其技术要点:
电容器:选用优质自愈式并联电容器,可按不同容量灵活编码组合,投切级数多,大容量补偿可一次到位。
控制器:选用快速DSP芯片,能够准确快速的检测出电路当前的功率因数,并根据当前功率因数选择合适的电容组数量投入到电路中,或在过补偿时及时投入感性电抗消除影响。
投切开关:触点式:功耗较小,但不适合频繁开启的场合。
晶闸管式:开关频率高,但功耗较高,容易损坏。
复合式:开关时采用晶闸管,导通后切换到触点式,开关频率高,功耗小,但是结构复杂
电抗器(装置中多为感性):多用在高压系统中,用来消除过补偿功率,滤除谐波。
