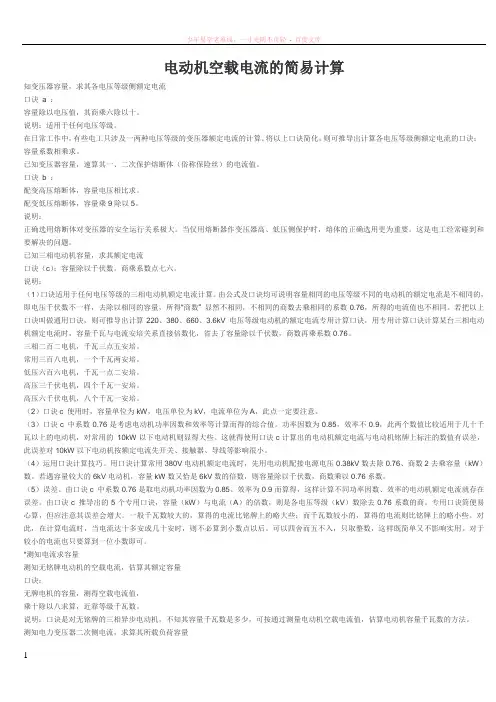

电动机空载电流的简易计算知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。
将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。
已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。
口诀 b ：配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器的安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。
这是电工经常碰到和要解决的问题。
已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数” 显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV 电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

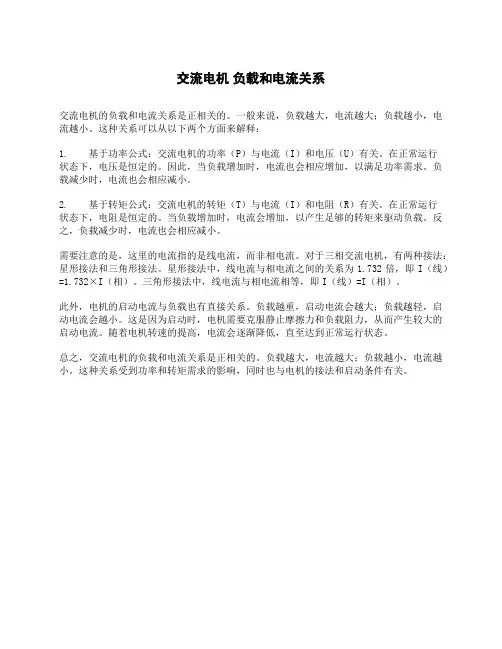

交流电机负载和电流关系
交流电机的负载和电流关系是正相关的。
一般来说，负载越大，电流越大；负载越小，电流越小。
这种关系可以从以下两个方面来解释：
1. 基于功率公式：交流电机的功率（P）与电流（I）和电压（U）有关。
在正常运行
状态下，电压是恒定的。
因此，当负载增加时，电流也会相应增加，以满足功率需求。
负载减少时，电流也会相应减小。
2. 基于转矩公式：交流电机的转矩（T）与电流（I）和电阻（R）有关。
在正常运行
状态下，电阻是恒定的。
当负载增加时，电流会增加，以产生足够的转矩来驱动负载。
反之，负载减少时，电流也会相应减小。
需要注意的是，这里的电流指的是线电流，而非相电流。
对于三相交流电机，有两种接法：星形接法和三角形接法。
星形接法中，线电流与相电流之间的关系为1.732倍，即I（线）=1.732×I（相）。
三角形接法中，线电流与相电流相等，即I（线）=I（相）。
此外，电机的启动电流与负载也有直接关系。
负载越重，启动电流会越大；负载越轻，启动电流会越小。
这是因为启动时，电机需要克服静止摩擦力和负载阻力，从而产生较大的启动电流。
随着电机转速的提高，电流会逐渐降低，直至达到正常运行状态。
总之，交流电机的负载和电流关系是正相关的。
负载越大，电流越大；负载越小，电流越小。
这种关系受到功率和转矩需求的影响，同时也与电机的接法和启动条件有关。
一、名称解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
５、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
单相电机的空载电流和额定电流的关系解释说明1. 引言1.1 概述单相电机是一种常见的电动机类型，广泛应用于家庭和工业领域。
了解单相电机的性能参数对于正确使用和维护电机至关重要。
其中，空载电流和额定电流是两个重要的技术指标，它们描述了电机在不同负载条件下的工作状态。
1.2 文章结构本文将重点探讨单相电机的空载电流和额定电流之间的关系，并详细分析影响这种关系的因素。
文章共分为五个部分组成：引言、单相电机的空载电流和额定电流的关系、影响空载电流和额定电流关系的因素、实例分析与实验结果验证以及结论与展望。
1.3 目的本文的目的是帮助读者全面理解单相电机空载电流和额定电流之间的关系，并了解各种因素对这种关系产生影响。
通过深入研究和实验验证，我们旨在提供准确可靠的数据支持，帮助从事相关工程设计和运维人员更好地应用和管理单相电机。
以上为文章“1. 引言”部分内容，请根据需要进行编辑完善。
2. 单相电机的空载电流和额定电流的关系：2.1 单相电机的基本原理：单相电机是一种常用的电动机，它通过将单个交流供电端子连接到其绕组中以产生旋转磁场来实现动力输出。
在正常工作状态下，单相电机处于两种典型负载情况：空载状态和额定负载状态。
2.2 空载电流和额定电流的定义：- 空载电流是指当单相电机未连接任何负载时所消耗的电流。
在这种情况下，除了克服内部磁化引起的铁核损耗外，几乎没有负荷需要承担。
- 额定电流是指当单相电机承受额定负荷时所需要的最大持续运行电流。
额定负荷是指单相电机在设计工作条件下应该承受的最大功率输出。
2.3 空载电流和额定电流之间的关系：在单相电机中，空载状态下的磁场由主演奏者产生，而额定负载状态则需要较高的起动转矩。
因此，在启动阶段，空载时所需的共振转矩要小于或等于额定转矩。
正常情况下，空载电流会略高于额定电流。
这是因为在负载较轻或无负载的情况下，单相电机中的磁场处于稳定状态并产生较小的感应电动势。
这会导致由于低反作用力而增加锚绕绕组的电流。
电气元件选型及计算1、已知三相电动机容量，求其额定电流口诀(c):容量除以千伏数，商乘系数点七六。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
容量大一点的减一点.小一点的加一点精确计算电流I=P/UXJ3Xcos©(A)补充:准确的说,还应乘上电机效率.一般为0.9我们常见的三相电机额定电压(U)是380v.功率因数(COS©)—般是0.85,电机铭牌上会有标注10KW的三相电机额定电流的具体算法：I=10000F(380X1.73X0.85X0.9)~19.8A2、测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
3、测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。
不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。
测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。
4、测知无铭牌380V单相焊接变压器的空载电流，求算基额定容量口诀：三百八焊机容量，空载电流乘以五。
变压器的空载电流一般约为额定电流的6%~8%(国家规定空载电流不应大于额定电流的10%)。
这就是口诀和公式的理论依据。
4、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流口诀：电机过载的保护，热继电器热元件；号流容量两倍半，两倍千瓦数整定。
热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格即其额定电流值应大于等于热元件额定电流值。
电机的额定电流计算法22KW×2÷1.732≈25.4A已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6k电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kW，电压单位为k，电流单位为A，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。
用口诀计算常用380电动机额定电流时，先用电动机配接电源电压0.38k数去除0.76、商数2去乘容量（kW）数。
若遇容量较大的6k电动机，容量kW数又恰是6k数的倍数，则容量除以千伏数，商数乘以0.76系数。
（5）误差。
由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。
由口诀c推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（k）数除去0.76系数的商。
17春西交《电力拖动自动控制系统》在线作业答案1.在转速、电流双闭环调速系统中，电动机允许的过载能力对电流Idm的设计影响最大。
2.在恒压频比控制的变频调速系统中，在基频以下变频调速时进行定子电压补偿，其目的是维持气隙磁通恒定。
3.异步电动机矢量控制系统的受定子电阻Rs参数影响最大。
4.异步电动机VVVF调速系统的机械特性最好的是恒转子磁通控制。
5.无静差调速系统的PI调节器中P部分的作用是加快动态响应。
6.α=β配合控制双闭环可逆直流调速系统制动过程主要阶段是它组逆变阶段。
7.在伯德图上，截止频率越高，则系统的快速性越好。
8.交流异步电动机采用调压调速，从高速变到低速，其转差功率全部以热能的形式消耗掉了。
9.在转速、电流双闭环调速系统带额定负载启动过程中，转速n达到峰值时，电枢电流值为Id=XXX。
10.绕线式异步电动机双馈调速，如原处于低同步电动运行，在转子侧加入与转子反电动势相位相同的反电动势，而负载为恒转矩负载，则n>n1，输出功率高于输入功率。
11.在三相桥式反并联可逆调速电路和三相零式反并联可逆调速电路中，为了限制环流，需要配置环流电抗器。
其中三相桥式反并联可逆调速电路需要配置4个环流电抗器，而三相零式反并联可逆调速电路需要配置2个环流电抗器。
因此，正确答案为D。
12.在逻辑控制无环流可逆系统中，不能作为逻辑控制环节输入信号的是转速给定信号。
因此，正确答案为C。
13.准PI调节器的目的是抑制运算放大器零点漂移。
因此，正确答案为C。
14.在α=β配合控制双闭环可逆直流调速系统制动过程中，本组逆变阶段的能量流向为平波电抗器到电网。
因此，正确答案为C。
15.与矢量控制相比，直接转矩控制的控制结构简单。
因此，正确答案为D。
16.在笼型异步电动机变压变频调速系统中基频以下调速，恒Er/w1控制方式控制性能最好。
因此，正确答案为C。
17.在带有比例调节器的单闭环直流调速系统中，如果转速的反馈值与给定值相等，则调节器的输出为零。

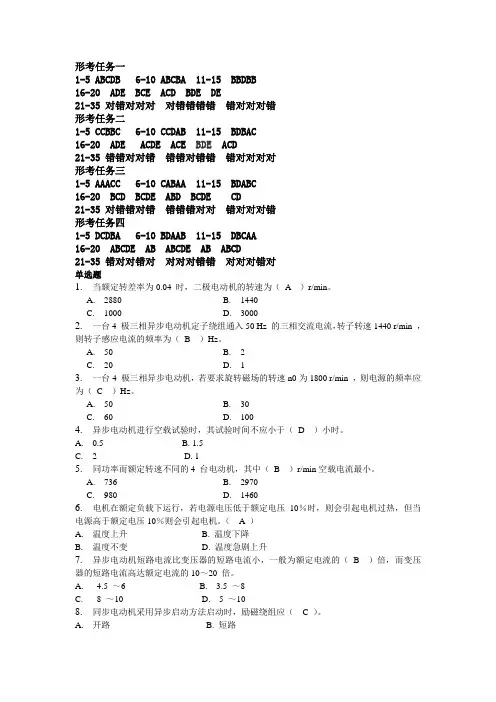

形考任务一1-5 ABCDB 6-10 ABCBA 11-15 BBDBB16-20 ADE BCE ACD BDE DE21-35 对错对对对对错错错错错对对对错形考任务二1-5 CCBBC 6-10 CCDAB 11-15 BDBAC16-20 ADE ACDE ACE BDE ACD21-35 错错对对错错错对错错错对对对对形考任务三1-5 AAACC 6-10 CABAA 11-15 BDABC16-20 BCD BCDE ABD BCDE CD21-35 对错错对错错错错对对错对对对错形考任务四1-5 DCDBA 6-10 BDAAB 11-15 DBCAA16-20 ABCDE AB ABCDE AB ABCD21-35 错对对错对对对对错错对对对错对单选题1.当额定转差率为0.04 时，二极电动机的转速为（A ）r/min。
A.2880B.1440C.1000D.30002.一台4 极三相异步电动机定子绕组通入50 Hz 的三相交流电流，转子转速1440 r/min ，则转子感应电流的频率为（ B ）Hz。
A.50B. 2C.20D. 13.一台4 极三相异步电动机，若要求旋转磁场的转速n0为1800 r/min ，则电源的频率应为（C ）Hz。
A.50B.30C.60D.1004.异步电动机进行空载试验时，其试验时间不应小于（D ）小时。
A.0.5B. 1.5C. 2D. 15.同功率而额定转速不同的4 台电动机，其中（B ）r/min空载电流最小。
A.736B.2970C.980D.14606.电机在额定负载下运行，若电源电压低于额定电压10％时，则会引起电机过热，但当电源高于额定电压10％则会引起电机。
（ A ）A.温度上升B. 温度下降B.温度不变 D. 温度急剧上升7.异步电动机短路电流比变压器的短路电流小，一般为额定电流的（B ）倍，而变压器的短路电流高达额定电流的10～20 倍。

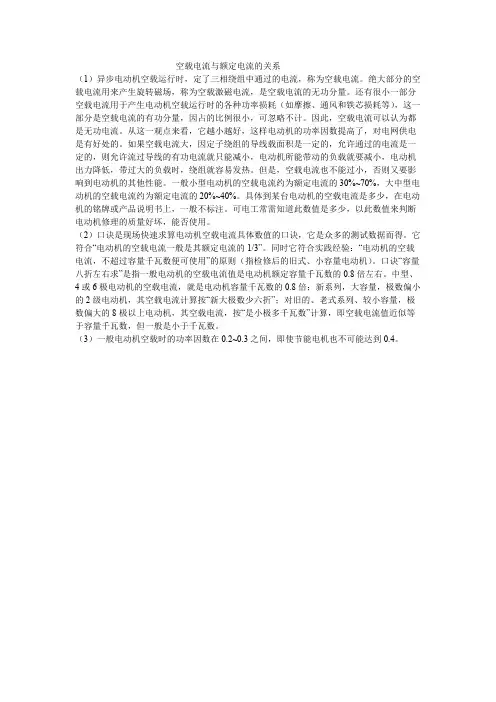

空载电流与额定电流的关系（1）异步电动机空载运行时，定了三相绕组中通过的电流，称为空载电流。
绝大部分的空载电流用来产生旋转磁场，称为空载激磁电流，是空载电流的无功分量。
还有很小一部分空载电流用于产生电动机空载运行时的各种功率损耗（如摩擦、通风和铁芯损耗等），这一部分是空载电流的有功分量，因占的比例很小，可忽略不计。
因此，空载电流可以认为都是无功电流。
从这一观点来看，它越小越好，这样电动机的功率因数提高了，对电网供电是有好处的。
如果空载电流大，因定子绕组的导线载面积是一定的，允许通过的电流是一定的，则允许流过导线的有功电流就只能减小，电动机所能带动的负载就要减小，电动机出力降低，带过大的负载时，绕组就容易发热。
但是，空载电流也不能过小，否则又要影响到电动机的其他性能。
一般小型电动机的空载电流约为额定电流的30%~70%，大中型电动机的空载电流约为额定电流的20%~40%。
具体到某台电动机的空载电流是多少，在电动机的铭牌或产品说明书上，一般不标注。
可电工常需知道此数值是多少，以此数值来判断电动机修理的质量好坏，能否使用。
（2）口诀是现场快速求算电动机空载电流具体数值的口诀，它是众多的测试数据而得。
它符合“电动机的空载电流一般是其额定电流的1/3”。
同时它符合实践经验：“电动机的空载电流，不超过容量千瓦数便可使用”的原则（指检修后的旧式、小容量电动机）。
口诀“容量八折左右求”是指一般电动机的空载电流值是电动机额定容量千瓦数的0.8倍左右。
中型、4或6极电动机的空载电流，就是电动机容量千瓦数的0.8倍；新系列，大容量，极数偏小的2级电动机，其空载电流计算按“新大极数少六折”；对旧的、老式系列、较小容量，极数偏大的8极以上电动机，其空载电流，按“是小极多千瓦数”计算，即空载电流值近似等于容量千瓦数，但一般是小于千瓦数。
（3）一般电动机空载时的功率因数在0.2~0.3之间，即使节能电机也不可能达到0.4。
电动机空载电流偏大的原因及解决方法
电动机在空载运行时，如果电流过大，可能会导致设备过热、效率降低，甚至损坏。
本文将探讨电动机空载电流偏大的原因，并提供相应的解决方法。
一、电源电压过高
当电源电压高于电动机的额定电压时，电机的电磁饱和度会大大增加，导致激磁电流增大。
这不仅会使电动机铁耗增加，还会影响电动机的性能和寿命。
为了解决这个问题，应检查电源电压，如果电压等级过高，应降低电压等级。
二、电机气隙过大
如果电机气隙过大，会导致转子与定子之间的磁阻增加，从而使激磁电流增大。
这种情况下，应拆开电机，用内卡、外卡测量定子内径和转子外径，以确定气隙大小是否正常。
如果气隙过大，应重新装配电机或调整气隙大小。
三、电机装配不当
如果电机装配不当，例如转子轴向位移过多或端盖螺栓没有平衡上紧，可能会导致电动机运行不平稳，从而使空载电流增大。
在这种情况下，应重新装配电机，确保转子轴向位移合适，端盖螺栓平衡上紧。
四、接线错误
如果电机定子绕组应该是星形的接线误接成三角形，会导致绕组匝数减少，从而使激磁电流增大。
因此，应检查定子接线是否正确。
如果发现接线错误，应及时纠正。
总结：解决电动机空载电流偏大的问题需要综合考虑多个因素。
从电源电压、电机气隙、装配情况到接线方式等都需要进行检查。
针对不同原因采取相应的修复或调整措施，以确保电动机的正常运行和性能。
在遇到困难时，建议寻求专业人员的帮助，以确保设备的安全和稳定运行。
《电机与变压器》一试题及答案姓名班级考号成绩一、填空（每空1分，共20分）！1、在电力系统中使用的电力变压器，可分为_________变压器、_________变压器和________变压器。
2、当负载是感性时，变压器的外特性是_________，说明感性电流有_________作用，它使U2下降。
3、绕组正向串联，即把二个线圈的_________端相连，总电动势为两电动势________。
4、三相绕组之间首尾的判别准则是磁路对称，三相总磁通为_________。
5、三角形接法是把各相的_________相接构成一个闭合的回路，把三个连接点接到电源上去。
因首尾连接顺序的不同，可分为_________和_________两种接法。
6、一台变压器的变压比为，当它的一次侧接到220V的交流电源时，二次侧输出的电压是_________V。
7、所谓变压器的空载运行是指变压器的一次侧_________，二次侧_________的运行方式。
8、变压器是利用_________原理制成的静止的电气设备。
它将某一_________电压值的变换成________不变的所需电压值的交流电，以满足高压输电，低压供电及其他用途的需要。
[9、求三相变压器的变比K时，如果一次侧、二次侧都是Y型接法或三角形接法，则求K值的方法与求单相变压器变比的方法一样，即K=_________，而如果一次侧、二次侧接法不一样，则应把Y形接法的_________电压和三角形接法的_________电压相比。
二、选择（每题2分，共20分）1. 将连接组别为 D, ynll 的变压器每二次侧绕组首、尾端标志互相调换重新连接成星型，侧连接组别为_____________。
A. D, ynllB. D , yn9C. D, yn5D. D, yn72、变压器短路试验的目的之一是测定（）。
A．短路阻抗 B.励磁阻抗 C.铁损 D.功率因数3、变压器二次侧绕组作三角形接法时，为了防止发生一相接反的事故，正确的测试方法是（）。
低压电工常用估算口诀电气设备设计选型、安装、调试、维修的过程中经常会需要对某些电气参数进行估算以指导自己的工作，掌握一些常用的估算公式可以使自己的工作事半功倍，下面9个常用的估算口诀。
1用电设备电流估算当知道用电设备的功率时可以估算它的额定电流：三相电动机的额定电流按照电机功率的2倍算，即每千瓦乘以2就是额定电流的电流量，譬如一个三相电机的额定功率为10千瓦，则额定电流为20安培。
这种估算方式对三相鼠笼式异步电动机尤其是四级最为接近。
对于其它类型的电动机也可以单相220V电动机每千瓦电流按8A计算。
三相380V电焊机每千瓦电流按2.7A算（带电动机式直流电焊机应按每千瓦2A 算）,单相220V电焊机每千瓦按4.5A算, 单相白炽灯、碘钨灯每千瓦电流按4.5A算,。
注意：工地上常用的镝灯为380V电源（只有两根相线，一根地线），电流每千瓦按照2.7A算。
不同电压等级的三相电动机额定电流计算口诀：容量除以千伏数，商乘系数点七六说明：(1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得”商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV。
2电压等级电动机的额定电流专用计算口诀用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
口诀：三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
《电机与电力拖动》（第三版）习题参考答案第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。
气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、、和等部件组成。
电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生或流过而产生电磁转矩实现机电能量转换。
感应电动势、电枢电流4．电动机按励磁方式分类，有、、和等。
他励、并励、串励、复励5．在直流电动机中产生的电枢电动势Ea方向与外加电源电压及电流方向，称为，用来与外加电压相平衡。
相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。
输出、电磁转矩=损耗转矩+输出转矩二、判断题(在括号内打“√”或打“×”)1．直流发电机和直流电动机作用不同，所以其基本结构也不同。
（×）2．直流电动机励磁绕组和电枢绕组中流过的都是直流电流。
（×）3．串励直流电动机和并励直流电动机都具有很大的启动转矩，所以它们具有相似的机械特性曲线。
（×）4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。
（√）5．直流电机的电枢电动势的大小与电机结构、磁场强弱、转速有关。
（×）6．直流电动机的换向是指电枢绕组中电流方向的改变。
（√）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( B )。
A．直流电流B．交流电流C．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( B )。
A．应与主极绕组串联B．应与电枢绕组串联C．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率P N是指电动机在额定工况下长期运行所允许的( A )。
A．从转轴上输出的机械功率B．输入电功率C．电磁功率4．直流电动机铭牌上的额定电流是。
三相交流电动机空载电流占额定电流的百分比2.68*3.06极数0.5千瓦以下2千瓦以下10千瓦以下50千瓦以下100千瓦以下2 47--70％40--50％30--40％23--30％15--25％4 60--75％45--55％35--45％25--35％20--30％6 65--80％50--60％40--60％30--40％22--33％8 70--85％50--65％40--65％35--45％25--35％大功率的电动机空载电流Io约为额定电流的20%～40%，小功率的电动机空载电流Io约为额定电流的30%～70%。
Io=2In(1-COSφn)对于绕线电机空载电流将达到电机额定电流的60-70%。
任一相空载电流与空载电流平均值的偏差不应超过10%。
电动机空载电流，容量八折左右求；新大极数少六折，旧小极多千瓦数。
三相异步电动机的满载电流和空载电流功率KW 满载电流<A> 空载电流｛A｝2极4极6极8极2极4极6极8极0.6 1.36 1.51 1.83 1.77 0.67 0.86 1.24 1.251 2.22 2.33 2.62 2.78 0.96 1.2 1.68 1.81.7 3.56 3.68 4.25 4.28 1.51 1.772.49 2.42.8 5.64 5.9 6.54 6.85 1.85 2.623.79 3.824.5 8.9 9.38 9 .97 10.4 3.12 4.085.25 5.467 13.6 14.1 15.1 15.9 4.46 5.45 7.08 8.1410 18.9 19.6 20.8 21.7 6.25 7.28 8.26 8.614 27.1 27.1 29.1 29.5 8.24 9.63 13.1 11.42 0 37.5 38.2 39.6 40.7 9.8 11.8 15.4 14.528 52.9 52.4 54.5 56.4 14.7 15.1 17.7 2040 73.2 75.3 76 19.9 20.5 23.455 101 102 23.8 27.975 134 32.2注：2.8KW以下误差为15%；4.5KW以上误差为10%；28KW以上误差，电机空载电流的大小要根据其容量和极数来判断，一般大容量电机的空载电流与额定电流的百分比值，要比小容量电机小，而磁极数多的电机要比极数少的大些。
电动机额定电流和负载电流倍数的关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、电动机额定电流和负载电流的概念。
电动机额定电流指的是在额定工作条件下，电动机正常运行时的电流数值。
交流电动机的额定电流与空载电流的关系一般情况取决于电机的功率大小：小电机空载电流可以达到额定电流的60%，甚至更高。
大电机空载电流一般只有额定电流的25%左右。
三相电机启动电流与正常运转电流关系：直接启动是5-7倍，降压启动是3-5倍，三相电机堵转电流是7倍。
单相电机是8倍。
三相交流电动机空载电流占额定电流的百分比为
2.68×
3.06。
极数0.5千瓦以下0.5～2千瓦2～10千瓦10～50千瓦50～100千瓦
2 47--70％40--50％30--40％23--30％15--25％
4 60--75％45--55％35--45％25--35％20--30％
6 65--80％50--60％40--60％30--40％22--33％
8 70--85％50--65％40--65％35--45％25--35％
电动机空载电流的简易计算方法是
容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
