堵水调剖工艺

深度调剖及堵水国内几十年来在治水方面积累了大量的经验教训。

关于水井深度调剖，开始采用高强度堵剂，挤死高吸水层段，这种工艺对全层水淹的井效果显著。

而我国油田属于陆相沉积，非均质性很强，在剖面上层内渗透率差异较大，如果深度调剖施工时将水淹层段堵死，这时注水井主要吸水层段被堵死，原来弱吸水段或不吸水段开始吸水，吸水剖面改变很理想。

但是，由于注入堵剂数量有限，2m 油层挤入500m3堵剂，挤入深度只有12．6m，当低渗透层水线推进到此处时，注入水又会窜入特高渗透层，造成深度调剖失效。

这种工艺每施工一口井增产油量一般不超过500t，个别有相对隔挡层的井或有相当好的潜力层的效果会好些。

根据这一情况发展了深度调剖，即加大堵剂用量，但是，深度调剖深度与堵剂用量是平方的关系，所以堵剂用量加大很多，深度调剖深度增加得并不多。

如2m 油层挤入1000m3堵剂进行深度调剖，深度也只有17．8m ，增产量和有效期改善仍不理想。

近年来深度调剖工艺发展成调驱工艺，即将深度调剖剂改进为可动的弱凝胶（调驱剂），使得深度调剖后调驱剂段塞推进速度稍快于低渗透层段水线推进速度，直到调驱剂段塞薄到一定程度后突破，再注第二个段塞，增产量和有效期都会大幅度提高。

下面只重点介绍调驱工艺。

值得注意的是调驱工艺有两个技术关键，一是必须根据渗透率，用岩心优选驱替剂的粘度，以保证调驱剂推进速度略快于新进水层段的水线推进速度；二是为了挤入调驱剂时尽量减少加强层的伤害，注入压力必须大于调剖层段的启动压差，小于加强层段的启动压差。

这两方面都可以用岩心（或人造模拟岩心）实测。

油井堵水也有类似问题，由于堵塞半径有限，增产量和有效期都很小，所以对孔隙性油藏来说，除非全层水淹否则对层内某层段出水不宜采用堵水措施。

而对块状裂缝性底水油藏，由于无法在水井进行调整，只能利用这类油田的非均质性在油井进行堵水，开始将大裂缝堵死，这样虽然将出水通道堵死，同时也将与大裂缝连通的小裂缝的出油通道堵死，所以效果也不理想。

深度调剖及堵水国内几十年来在治水方面积累了大量的经验教训。

关于水井深度调剖，开始采用高强度堵剂，挤死高吸水层段，这种工艺对全层水淹的井效果显著。

而我国油田属于陆相沉积，非均质性很强，在剖面上层内渗透率差异较大，如果深度调剖施工时将水淹层段堵死，这时注水井主要吸水层段被堵死，原来弱吸水段或不吸水段开始吸水，吸水剖面改变很理想。

但是，由于注入堵剂数量有限，2m 油层挤入500m3堵剂，挤入深度只有12．6m，当低渗透层水线推进到此处时，注入水又会窜入特高渗透层，造成深度调剖失效。

这种工艺每施工一口井增产油量一般不超过500t，个别有相对隔挡层的井或有相当好的潜力层的效果会好些。

根据这一情况发展了深度调剖，即加大堵剂用量，但是，深度调剖深度与堵剂用量是平方的关系，所以堵剂用量加大很多，深度调剖深度增加得并不多。

如2m 油层挤入1000m3堵剂进行深度调剖，深度也只有17．8m ，增产量和有效期改善仍不理想。

近年来深度调剖工艺发展成调驱工艺，即将深度调剖剂改进为可动的弱凝胶（调驱剂），使得深度调剖后调驱剂段塞推进速度稍快于低渗透层段水线推进速度，直到调驱剂段塞薄到一定程度后突破，再注第二个段塞，增产量和有效期都会大幅度提高。

下面只重点介绍调驱工艺。

值得注意的是调驱工艺有两个技术关键，一是必须根据渗透率，用岩心优选驱替剂的粘度，以保证调驱剂推进速度略快于新进水层段的水线推进速度；二是为了挤入调驱剂时尽量减少加强层的伤害，注入压力必须大于调剖层段的启动压差，小于加强层段的启动压差。

这两方面都可以用岩心（或人造模拟岩心）实测。

油井堵水也有类似问题，由于堵塞半径有限，增产量和有效期都很小，所以对孔隙性油藏来说，除非全层水淹否则对层内某层段出水不宜采用堵水措施。

而对块状裂缝性底水油藏，由于无法在水井进行调整，只能利用这类油田的非均质性在油井进行堵水，开始将大裂缝堵死，这样虽然将出水通道堵死，同时也将与大裂缝连通的小裂缝的出油通道堵死，所以效果也不理想。

022 中国化工贸易网堵水调剖技术综述曾 婷（辽河油田锦州采油厂，辽宁凌海 121209）摘 要：油田在生产开发过程中都会出现油井出水的问题，特别是在注水开发油田。

调剖堵水技术一直是油田改善注水开发效果、实现油藏稳定的有效手段。

正确认识油田的注入水流动特征，准确描述高渗透层的窜流类型和相关特征参数，筛选堵剂，调剖堵水方案的优化，对提高调堵效果、改善水驱环境、提高采收率至关重要。

关键词：调剖堵水 选井 堵剂前言油田开发到中后期，通过注水补充地层能量是我国大部分油田所采用的主要措施。

由于油层存在着非均质性，会出现水在油层中的“突进”和“窜流”现象，严重地影响着油田的开发效果。

为了提高注水效果和油田的最终采收率，需要及时的采取堵水调剖技术措施。

一、堵水调剖的概念（一）吸水剖面与调剖对于注水井，由于地层的非均质性，地层的每一层的吸水量都是不平衡的，每一层的每一部分的吸水量都是不同的，这反映在吸水剖面上。

地层吸水的不均匀性，为了提高注入水的波及系数，需要封堵吸水能力强的高渗透层，称为调剖。

（二）产液剖面与堵水对于油井，由于地层的非均质性，每一层与每一层的不同部分，产油量与含水率都不一定相同，其产液剖面是不均匀的。

封堵高产水层，改善产液剖面，称为堵水。

堵水能够提高注入水的波及系数。

堵水的成功率往往取决于找水的成功率。

除了直接测定产液剖面外，还可以利用井温测井等方法来确定出水层位。

二、堵水调剖方法（一）机械卡封利用井下工具将高吸水层或高产水层封住，称为机械卡封。

机械卡封作用范围只限于井筒范围，但由于施工简单，成本较低，往往成为优先考虑的堵水方法。

（二）化学堵水向地下注入化学剂，用化学剂或者其反应产物堵塞高渗透层或高产水层，称为化学堵水。

（1）单液法与双液法：从施工工艺来分，化学堵水可分为单液法与双液法。

单液法是向油层注入一种工作液，这种工作液所带的物质或随后变成的物质可封堵高渗透层。

双液法是向地层注入相遇后可产生封堵物质的两种工作液（或工作流体）。

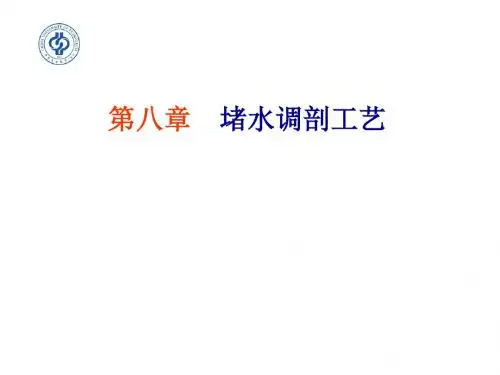

第八章调剖与堵水海上油气田的开发特征决定了海上油井必须以较高的采油速度进行生产。

目前，早期注水及超前注水成为提高采油速度的主要方式，而稳油控水是延长海上油井经济开采寿命、提高油田采收率的重要途径，调剖堵水技术是实现稳油控水的主要手段和措施之一。

第一节调剖工艺与技术注水井调整吸水剖面的技术简称注水井调剖。

注水井调剖有两种途径：一种是机械调剖方法，另一种是化学调剖方法。

目前，海上油田基本上采用的是分层注水的机械调剖方法。

然而，机械调剖方法存在一定的局限性，在同一储层非均质性很严重的情况下，用机械调剖方法很难取得好的效果。

机械调剖方法也无法进行地层深部调剖，不能进一步提高水驱扫油面积；而对水平井更是难以实施。

随着海上油田含水率的上升和进一步提高采收率的要求，化学调剖是实现区块调剖的重要手段。

化学调剖是在注水井中用注入化学剂的方法，来降低高吸水层段的吸水量，从而相应提高注水压力，达到提高中低渗透层吸水量，改善注水井吸水剖面，提高注入水体积波及系数，改善水驱状况。

一、注水井调剖原理注水开发的油田，由于油藏纵向和平面上的非均质性及油、水粘度的差异，造成注入水沿注入井和生产井间阻力较小的图8-1高渗透层或裂缝突进或指进而绕过低渗透高阻力区（见图8-1），从而降低了水的波及体积和水驱效果，甚至在注入流体波及不到的区域形成死油区，这不仅会使中低渗透层的原油采出程度降低，而且会使油井过多过早产水，影响油田的稳产、高产，降低油田注水效率，增加原油生产成本。

注水井调剖就是通过向注水井注入化学调剖剂，让调剖剂在井下封堵注水井的高渗透层，改变水流方向，迫使注入水进入原来的中低渗透层，从而扩大注入水的波及体积，提高注入水的利用率。

注入水进入中、低渗透层后使原来未驱动到的原油被驱替了出来，提高了油井183的产油量和阶段采出程度。

二、调剖剂及其分类用于注水井调剖的化学调剖剂按其封堵作用的差异可分为冻胶型调剖剂、沉淀型调剖剂和颗粒膨胀型调剖剂等几大类型。

堵水、调剖技术概述堵水、调剖技术概述油田开发到中后期，通过注水补充地层能量是我国大部分油田所采用的主要措施。

由于油层存在着非均质性，会出现水在油层中的“突进”和“窜流”现象，严重地影响着油田的开发效果。

为了提高注水效果和油田的最终采收率，需要及时的采取堵水调剖技术措施。

一、堵水调剖的概念（一）吸水剖面与调剖对于注水井，由于地层的非均质性，地层的每一层的吸水量都是不平衡的，每一层的每一部分的吸水量都是不同的，这反映在吸水剖面上。

地层吸水的不均匀性，为了提高注入水的波及系数，需要封堵吸水能力强的高渗透层，称为调剖。

（二）产液剖面与堵水对于油井，由于地层的非均质性，每一层与每一层的不同部分，产油量与含水率都不一定相同，其产液剖面是不均匀的。

封堵高产水层，改善产液剖面，称为堵水。

堵水能够提高注入水的波及系数。

堵水的成功率往往取决于找水的成功率。

除了直接测定产液剖面外，还可以利用井温测井等方法来确定出水层位。

二、堵水调剖方法（一）机械卡封利用井下工具将高吸水层或高产水层封住，称为机械卡封。

机械卡封作用范围只限于井筒范围，但由于施工简单，成本较低，往往成为优先考虑的堵水方法。

（二）化学堵水向地下注入化学剂，用化学剂或者其反应产物堵塞高渗透层或高产水层，称为化学堵水。

（1）单液法与双液法：从施工工艺来分，化学堵水可分为单液法与双液法。

单液法是向油层注入一种工作液，这种工作液所带的物质或随后变成的物质可封堵高渗透层。

双液法是向地层注入相遇后可产生封堵物质的两种工作液（或工作流体）。

注入时，这两种工作液用隔离波隔开，但随着工作液向外推移，隔离液越来越薄。

当外推至一定程度，即隔离液薄至一定程度，它将不起隔离作用，两种工作液相遇产生封堵地层的物质。

由于高渗透层吸入更多的工作液，所以封堵主要发生在高渗透层，达到调剖的目的。

（2）选择性堵水工艺：利用产液剖面等测试资料，确定出水部位后，进行选择性堵水。

对于下部位出水，进行封上、中堵下，用封隔器将油井产油段的上、中部位隔开，然后对出水的下部位堵水。

油水井堵水调剖工艺技术讲座一、前言由于注水开发油田油田上有采油井和注水井，注水井注水，采油井就要见水。

见水了就要治水，其中主要手段是油水井的堵水调剖工艺技术。

通过堵水调剖：1、控制水线的推进速度；2、控制含水上升率；3、提高油层的存水率；4、改善油井各产层的出油剖面；5、调整注水井的吸水剖面。

从而实现较长时间油田稳产，提高注水开发阶段（二次采油阶段）的采收率。

长庆油田的大部分区块为非均质、多油层的砂岩油藏，是“三低油藏”低压、低渗、低丰度。

油井大多依靠压裂投产，注水开发。

因油层不同程度的存在高渗透层和裂缝走向，致使注入水在油层纵向上形成单层突进，横向上形成舌进，中低渗透层达不到注水受效的要求，导致油井过早水淹，降低了注水开采效果。

边底水油藏，因个别井生产压差控制不合理或改造措施不当，致使边、底水突进，油井水淹，影响了油井的最终产油量。

降低了油藏的开采效率。

堵水调剖是解决注水“指进”“舌进”，油井底水“锥进”的有效手段。

（一）何为剖面1、采油井的产油剖面（也叫产液剖面）在一口油井中，同时合采多个油层，由于各层的油层物性不同（即渗透率不同，底层压力不同，含油饱和度不同，水推进的速度不同等）因此储油层的采油采液强度不同，含水高低也不同。

这就构成了油井的出油或产液剖面。

图1采油井产液剖面油管套管油层1 2 32、注水井的吸液剖面在一口注水井中，同时在井口注水压力下，对多个油层注水，由于各油层的物性不同，因此各油层的吸水量也不同。

这就构成了注水井的吸水剖面。

图2注水井吸水剖面 （二）为什么要进行调剖1、油田注水开发以后产生的三大矛盾a 、层间矛盾：层与层之间由于渗透率差异达几百上千倍，注水后，各层受效时间、地层压力、产油速度、含水率都不一样。

b 、平面矛盾：一口注水井要对应两口以上的油井注水，由于沉积相的影响，各油井受效情况差异很大。

c 、层内矛盾：在同一油层内，由于油层的非均匀质存在，影响该层的注水采收率。

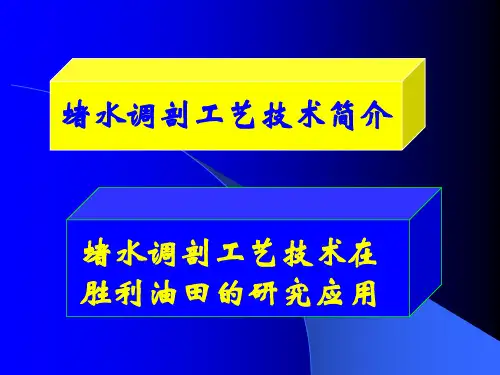

堵水调剖工艺技术简介一、概述（一）油井出水的原因与危害1．油井出水类型由于油藏构造复杂、地层非均质性、油层物性、原油物性差异所致，油田注水后，层内、层间、平面三大矛盾突出，油井普遍见水。

出水的原因很多，大致可分如下几类：（1）同层水：原油和水同存于一个层位，在采油过程中水随原油一同采出，使油井含水不断升高。

（2）窜槽水：因固井质量差，套管外水泥密封不严，油层和水层连通在一起，使油井含水率升高。

（3）底水：如果油层的下面有水层，随着油井的抽吸，当流体的压力梯度克服油水重力梯度差时即形成水锥。

底水锥进使得油井产出液中的含水迅速上升或水淹。

（4）水层水：在多层合采的油井中，水层被误射开或个别层完全水淹，在油井生产时，水层水也随同油层中的原油一同采出。

（5）边水：若油层边部存在水层，在采油过程中，边水向油层指进而流入油井中，同原油一同采出。

（6）注入水：在油田内部注水驱油或边部注水驱油的过程中，由于地层的非均质性，使得注入水沿高渗透条带突进，致使油井大量出水。

这是注水开发油田油井出水的主要原因。

2．油井出水的危害性（1）消耗地层能量：注水开发油田主要靠注入水补充地层能量，由于注入水从高渗透条带或裂缝流进油井被采出，使地层压力下降，水驱效果变差。

为保持注采平衡，必须增加注入量，从而增加注水费用。

（2）油井大量出水，造成油井出砂更为严重：砂岩油层见水后，会引起粘土膨胀，降低油层的渗透率，降低产油量，而且也因胶结物被水溶解而使得油井大量出砂，严重时迫使油井停产。

（3）危害采油设备：油井大量出水不但加重深井泵的负荷，而且也使得地面管线和设备的结垢更为严重，并且使其受腐蚀的速度加快。

（4）加重脱水泵站负担：油井大量产水，产液量增加，加大了脱水泵站工作量。

这样必须扩大泵站，增加脱水设备，增加动力、破乳剂及人力等消耗，也就增加了采油成本。

（5）增加污水处理量：从原油中分离出来的污水必须经过处理，才能符合污水排放标准或回注要求。

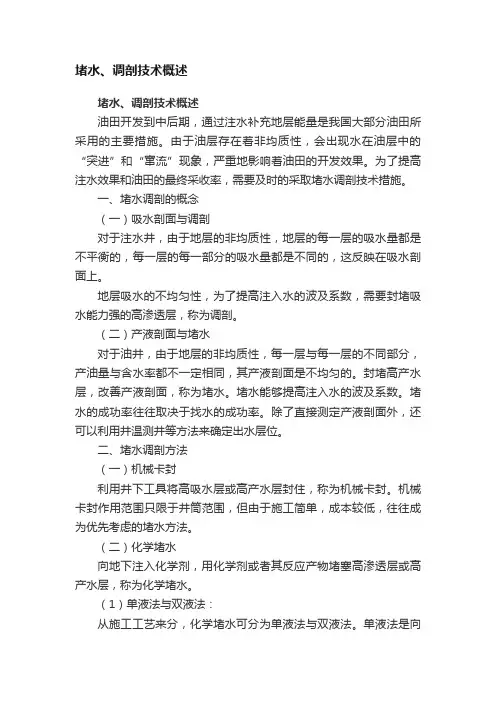

堵水、调剖技术概述发布：多吉利来源：减小字体增大字体堵水、调剖技术概述油田开发到中后期，通过注水补充地层能量是我国大部分油田所采用的主要措施。

由于油层存在着非均质性，会出现水在油层中的“突进”和“窜流”现象，严重地影响着油田的开发效果。

为了提高注水效果和油田的最终采收率，需要及时的采取堵水调剖技术措施。

一、堵水调剖的概念（一）吸水剖面与调剖对于注水井，由于地层的非均质性，地层的每一层的吸水量都是不平衡的，每一层的每一部分的吸水量都是不同的，这反映在吸水剖面上。

地层吸水的不均匀性，为了提高注入水的波及系数，需要封堵吸水能力强的高渗透层，称为调剖。

（二）产液剖面与堵水对于油井，由于地层的非均质性，每一层与每一层的不同部分，产油量与含水率都不一定相同，其产液剖面是不均匀的。

封堵高产水层，改善产液剖面，称为堵水。

堵水能够提高注入水的波及系数。

堵水的成功率往往取决于找水的成功率。

除了直接测定产液剖面外，还可以利用井温测井等方法来确定出水层位。

二、堵水调剖方法（一）机械卡封利用井下工具将高吸水层或高产水层封住，称为机械卡封。

机械卡封作用范围只限于井筒范围，但由于施工简单，成本较低，往往成为优先考虑的堵水方法。

（二）化学堵水向地下注入化学剂，用化学剂或者其反应产物堵塞高渗透层或高产水层，称为化学堵水。

（1）单液法与双液法：从施工工艺来分，化学堵水可分为单液法与双液法。

单液法是向油层注入一种工作液，这种工作液所带的物质或随后变成的物质可封堵高渗透层。

双液法是向地层注入相遇后可产生封堵物质的两种工作液（或工作流体）。

注入时，这两种工作液用隔离波隔开，但随着工作液向外推移，隔离液越来越薄。

当外推至一定程度，即隔离液薄至一定程度，它将不起隔离作用，两种工作液相遇产生封堵地层的物质。

由于高渗透层吸入更多的工作液，所以封堵主要发生在高渗透层，达到调剖的目的。

（2）选择性堵水工艺：利用产液剖面等测试资料，确定出水部位后，进行选择性堵水。

堵水调剖工艺(总13页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March①摘要凝胶类堵水调剖剂的地下交联程度和选择性进入能力是影响堵水调剖效果的重要因素，为解决这些问题，开发研制了一种新型体膨型颗粒类堵水调剖剂，该堵水调剖挤为地面交联预聚体，具有膨胀度和粒径可控、比重接近于水、稳定性好、选择性好等优点，较好地解决了常规堵水调剖剂进入地层因稀释作用而不关联的弊端；同时，通过分理选择颗粒粒径和注入压力，可使堵水调剖剂在低渗透层形成表面堵塞而顺利地进入高渗透水洗层位，从而达到堵水调剖剂选择性进入太孔道的目的。

——体膨型颗粒类堵水调剖技术的研究（李宇乡、刘玉章、白宝君、刘戈辉）②摘要：低渗透裂缝型油田(以国内ST油田为例)经过长期注水开发后，由于注入水的长期冲刷，油藏孔隙结构和物理参数将发生变化，在注水井和生产井之间渗透率增大或出现大孔道；流动孔道变大，造成注入水在注水井和生产井之间循环流动，大大降低了水驱油的效率。

根据ST油田地质特征、岩石性质、地下水型和注入水型，研制了一种新的调剖体系“预交联颗粒+PL调剖剂+缔合聚合物+水驱流向改变剂” 复合深部调剖体系。

通过应用效果评价证明，该体系适合ST油田注水井堵水调剖需要，对水淹时间长的注水井也有良好的封堵和调驱作用，且具有见效快和有效期长的特点。

——低渗透裂缝型油田注水井复合堵水调剖技术（李泽伟张涛新疆油田公司陆梁油田作业区）③摘要：随着开采时间的延长，含水上升成为制约乐安油田水平井开发效果的主要因素。

通过对水平井不同的出水点采取的针对性措施，即上部出水点氮气泡沫调剖和下部出水采取插管塞配合水泥浆封堵的方式，一定程度上解决了水平井，尤其是精密微孔滤砂管完井方式水平井的出水问题。

经过在3口井例上的应用，取得较为明显的效果。

——乐安稠油油藏水平井堵水调剖技术研究应用（翟永明，刘东亮，刘军，栾晓冬）④摘要：油水井堵水调剖是严重非均质油藏控水稳油、提高水驱效率的重要技术手段。
