压实度测试（灌砂法）一、仪器设备灌砂筒含底盘（规格：Φ150mm、Φ200mm、Φ100mm、Φ250mm、Φ300mm）、台秤（30kg/1g）、金属标定罐（内径与灌砂筒内径一致，上端周围有一罐缘）、分析筛（孔径0.50 mm、0.25 mm）、玻璃板（50cm ×50cm）、量砂（粒径0.25 mm~0.50 mm的干燥清洁标准砂10kg~40 kg）、其他：铁锹、凿子、铁锤、长把勺、长把小簸箕、毛刷等。
二、采用标准与适用范围采用标准：TB 10102-2023 《铁路工程土工试验规程》；现场测定最大粒径＜75mm的土的密度。
三、圆锥体内量砂质量的测定1）在储砂筒内装满量砂，筒内量砂高度与筒顶的距离不宜超过15 mm。
称量灌砂筒和筒内量砂的总质量m1，每次标定及之后的试验都维持该质量不变。
2）打开开关，让量砂流出，并使流出砂的体积与工地所挖坑的体积相当（或等于标定罐的容积）关闭开关，并称量灌砂筒和筒内剩余砂的总质量m5。
3）将灌砂筒放在玻璃板上，打开开关，让量砂流出，简内量砂不再下流时关闭开关，取走灌砂筒。
4）收集并称量玻璃板上量砂质量，该质量即为罐砂筒下部圆锥体内量砂的质量。
5）重复上述测量，至少三次，最后取平均值m2。
四、量砂密度的测定用水确定标定罐的容积V①将标定罐放在台秤上，使罐的上口处于水平位置，读记标定罐质量m7。
②向标定罐中注水，不应将水溅落至台秤上或标定罐外壁。
将一直尺放在罐顶，当罐中水面接近直尺时，用滴管往罐中加水，直至水面接触直尺。
移去直尺，读记标定罐和水的总质量m8。
③重复测量时，仅需用吸管从罐中取出少量水，并用滴管重新将水加满至接触直尺。
④标定罐的容积V按下式计算（0.01 cm3）：式中V—标定罐的容积(cm3)，计算至0.01 cm3；m7—标定罐的质量（g）；m8—标定罐和水的总质量（g）；ρwT—水在T℃时的密度（g/cm3）1）在储砂筒中装入量砂（灌砂筒和筒内量砂的质量应为m1），并将灌砂筒放在标定罐上，打开开关，让砂流出，直到筒内的量砂不再下流时，关闭开关。

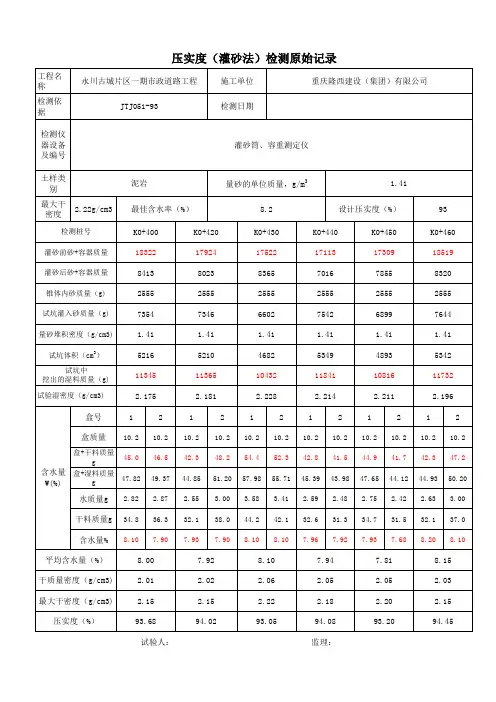

灌砂法压实度检测原始记录一、实验目的：通过灌砂法压实度检测，了解土壤的压实性能，为土壤改良和工程设计提供依据。
二、实验仪器与材料：1.灌砂法压实仪2.土壤勺3.秤4.灌砂装置5.压实模具6.砂筛7.测试土壤三、实验操作步骤：1.准备工作a)将灌砂仪放置在平整的实验台面上，并调整仪器的水平度。
b)验证仪器的准确性，确保仪器读数准确无误。
c)准备好灌砂装置、压实模具、土壤勺、秤、砂筛等实验仪器与材料。
2.取样与准备a) 从现场取得土壤样品，并将样品通过砂筛过筛，筛出的土壤为粒径小于5mm的细砂。
b)将筛过的土壤样品进行称重，记录土壤质量。
3.灌砂操作a)将土壤勺放置在灌砂装置上，并打开水龙头，控制水流使土壤能够均匀地填满模具。
b)现场重量法：当水快要从模具顶部溢出时，立即关闭水龙头，并记录此时的土壤质量。
c)室内称重法：将装有土壤的模具取下，放在秤上进行称重，记录土壤质量。
四、实验结果：1.灌砂重量法记录：-土壤质量1：1000g-灌砂前质量：1500g-灌砂后质量：1800g- 所用水量：300ml-计算得到的土壤质量2：1500g+300g=1800g-压实度：(土壤质量2-土壤质量1)/土壤质量1*100%=(1800g-1000g)/1000g*100%=80%2.室内称重法记录：-土壤质量1：1200g-灌砂前质量：1600g-灌砂后质量：2000g-计算得到的土壤质量2：1600g+400g=2000g-压实度：(土壤质量2-土壤质量1)/土壤质量1*100%=(2000g-1200g)/1200g*100%=66.67%五、实验分析与讨论：通过灌砂法压实度检测，我们得到了两组不同的压实度数据，分别是80%和66.67%。
在实验中，选择不同的具体方法和设置可以得到不同的结果。
相对灌砂重量法，室内称重法可以更为准确地得到土壤质量。
此外，灌水速度、水流量等因素也可能影响最终的结果。
六、实验结论：通过灌砂法压实度检测，我们得到了土壤样品的压实度。
灌砂法及环刀法测压实度(带计算过程)灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度三、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。
待酒精熄灭后再次加入酒精点燃。
观察土是否已干。
5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。
灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。
该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。
采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。
（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用150mm的大型灌砂筒测试。
灌砂法灌砂法本试验适用于现场测定细粒土、砂类土、和砾类土的密度。
试样最大粒径一般不得超过15mm。
测定密度层的厚度为150mm—200mm。
（标准方法，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测）基本原理是利用粒径0.30～0.60mm或0.25～0.50mm清洁干净的均匀砂，从一定高度自由下落到试洞内，按其单位重不变的原理来测量试洞的容积（即用标准砂来置换试洞中的集料），并根据集料的含水量来推算出试样的实测干密度。
灌砂法适用于现场检定粗粒土的密度：1 密度测定器：由容砂瓶、灌砂漏斗和底盘组成灌砂漏斗高135mm、直径165 mm、尾部有孔径为13 mm的圆柱形阀门；容砂瓶容积为4L，容砂瓶和灌沙漏斗之间用螺纹接头联接。
底盘承托灌砂漏斗和容砂瓶。
天平：称量10kg，最小分度值5g，称量500g，最小分度值0.1g，2 标准砂密度的测定：A、标准砂应清洗洁净，粒径宜选用（0.25-0.50）mm，密度宜（1.47-1.61）g/㎝2 。
B、组装容砂瓶与灌砂漏斗，螺纹联接处应旋紧，称其重量。
C、将密度测定器竖立，灌砂漏斗口向上，关阀门，向灌砂漏斗中注满标准砂，打开阀门使灌砂漏斗内额标准砂漏入容砂瓶内，继续向漏斗内注砂漏入瓶内，当砂停止流动时迅速关闭阀门，倒掉漏斗内多余的砂，称容砂瓶、灌砂漏斗和标准砂的总质量，准确至5 g。
试验中应避免震动。
D、倒出容砂瓶内的标准砂，通过漏斗向容砂瓶内注水至水面高出阀门，关阀门，倒掉漏斗中多余的水，称容砂瓶、漏斗和水的种质量，准确到5 g，并测定水温，准确到0.5℃，重复测定3次，3次测值之间的差值不得大于3ml，取3次测值的平均值。
容砂瓶的容积（VR）＝（容砂瓶、漏斗和水的总质量（MR2）－容砂瓶和漏斗的质量（MR1））÷不同水温时的密度（PWR）。
标准砂的密度(PS)＝(容砂瓶、漏斗和标准砂的总质量（MRS）－容砂瓶和漏斗的质量（MR1）) ÷ 容砂瓶的容积（VR）。
