【工程方案】闭路电视监控系统工程方案

闭路电视监控系统方案书目录第一部分闭路电视监控系统方案 (3)一、设计依据 (4)二、系统目标 (4)三、系统设计 (4)1、监控前端装置配置 (6)2、中央控制室 (7)3、传输系统 (9)四、功能描述 (9)1、现场监视 (10)2、自动巡视 (10)3、遥控跟踪 (11)4、室内监视 (11)5、远程观摩 (11)6、录像/查询 (11)7、图形化操作 (12)8、信息记录 (12)9、系统管理 (13)五、系统设备选型 (13)1、前端设备部分 (14)1.1 红外半球摄像机 (14)1.2红外匀速一体化球形摄像机 (15)2、中间信号传输部分 (16)2.1 视频电缆 (16)2.2 信号控制电缆 (16)2.3 系统前端设备供电方式 (17)3、控制中心部分 (17)3.1 矩阵主机 (17)3.2 控制键盘 (20)3.3 数字硬盘录像机 (21)3.4 监视器 (23)第二部分系统设备维护与保养 (26)1、售后服务条款 (26)2、设备运输、储存要求 (26)第三部分系统报价 (27)第一部分闭路电视监控系统方案伴随着科学技术的发展和进步，信息化、数字化和网络化的不断推广和应用，电视监控系统的内容、组成和结构也随之发生了重大变化，智能化程度越来越高。

电视监控系统已广泛用应用于厂区的安全防范、企业管理和远程培训教学，已成为现代建筑弱电系统中不可或缺的重要组成部分，是企业机构创造舒适、优雅、安全的工作环境，减轻工作人员的劳动负荷，提高整体工作效率的重要工具。

一、设计依据本弱电系统方案设计的依据为：《安全防范工程程序与要求》GA/T75—1994《安全防范工程费用概预算编制办法》GA/T70—1994《安全防范系统通用图形符号》GA/T74—2000《安全防范系统验收规则》GA/308—2001《视频安防监控系统技术要求》GA/T367-2001《民用建筑闭路监视电视系统工程技术规范》GB50198-1994《民用建筑电气设计技术规程》JGJ/T16-1992二、系统目标设计完成的电视监控系统可以达到如下功能目标：中央控制室可监视周界、出入口、停车场、大厦各楼层通道、电梯厅等重要场所；网上授权工作站能操纵现场摄像机，观察各监控点的实时图像；能以手动或自动巡视的方式随意监视监控现场图像；监控现场画面上可叠加相关信息字符：摄像机的编号、安装地点、时间、日期等；能操纵现场活动摄像机的转动，调节镜头的变焦和聚焦，对目标快速捕捉和近距跟踪观察；自动智能记录并保留30日监控现场图像以备查阅（实时录像方式）；可按多种索引方式（时间、地点、报警事件等）查阅历史录像，并可以多种速度回放录像或抓拍图像。

广场闭路电视监控系统设计方案一、项目背景随着社会的发展和人们生活水平的提高，广场作为城市公共活动的重要场所，人员流动日益频繁，治安管理的难度也不断加大。

为了保障广场的安全，维护公共秩序，建立一套高效、可靠的闭路电视监控系统显得尤为重要。

二、需求分析（一）监控范围需要覆盖广场的各个区域，包括出入口、广场中央、周边道路、停车场、花坛、休息区等。

（二）监控功能1、实时监控：能够 24 小时不间断地对广场进行实时图像监控。

2、录像存储：具备一定时间的录像存储功能，以便在需要时进行查询和回放。

3、远程监控：支持通过网络实现远程监控和管理，方便相关人员随时随地了解广场情况。

（三）图像质量要求图像清晰、稳定，能够准确识别人员和物体的特征。

（四）系统稳定性系统应具备较高的稳定性和可靠性，能够在各种恶劣环境下正常运行。

三、系统设计原则（一）先进性采用先进的技术和设备，确保系统在一段时间内保持领先水平。

（二）可靠性选用成熟、可靠的产品，保证系统长期稳定运行。

（三）实用性系统功能应符合实际需求，操作简单，易于维护和管理。

（四）扩展性具备良好的扩展性，方便后期升级和扩充。

（五）安全性确保系统数据的安全，防止非法访问和篡改。

四、系统组成（一）前端设备包括摄像机、镜头、防护罩、支架等。

根据不同的监控区域和需求，选择合适类型的摄像机，如球型摄像机、枪型摄像机等。

（二）传输设备用于将前端摄像机采集的图像信号传输到后端控制设备。

常见的传输方式有有线传输（如网线、光纤）和无线传输（如 WiFi）。

（三）控制设备包括矩阵控制器、硬盘录像机、视频服务器等。

负责对图像进行切换、控制、存储和处理。

（四）显示设备如监视器、液晶显示屏等，用于实时显示监控图像。

（五）存储设备采用大容量的硬盘或磁盘阵列，确保录像数据的存储。

五、摄像机选型与布局（一）出入口安装高清枪型摄像机，对进出人员和车辆进行清晰拍摄。

（二）广场中央设置球型摄像机，可全方位旋转，监控广场内的活动情况。

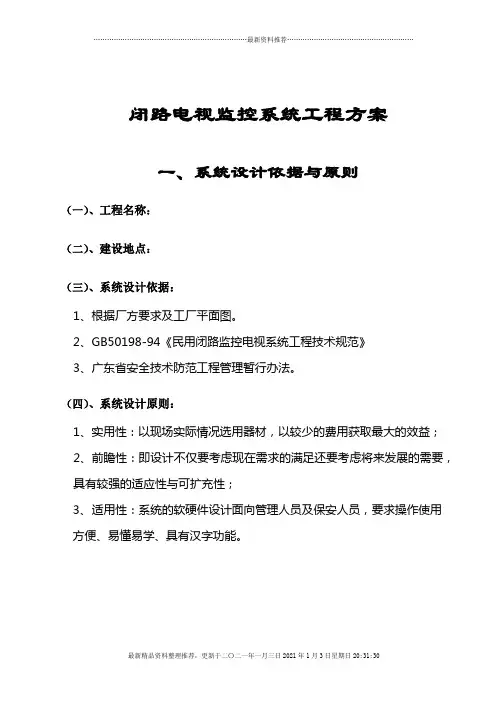

闭路电视监控系统工程方案一、系统设计依据与原则（一）、工程名称：（二）、建设地点：（三）、系统设计依据：1、根据厂方要求及工厂平面图。

2、GB50198-94《民用闭路监控电视系统工程技术规范》3、广东省安全技术防范工程管理暂行办法。

（四）、系统设计原则：1、实用性：以现场实际情况选用器材，以较少的费用获取最大的效益；2、前瞻性：即设计不仅要考虑现在需求的满足还要考虑将来发展的需要，具有较强的适应性与可扩充性；3、适用性：系统的软硬件设计面向管理人员及保安人员，要求操作使用方便、易懂易学、具有汉字功能。

二、系统设计内容（一）、工程内容1、系统构成：厂房里面安装6个摄像机，监控生产情况。

门口及重要通安装3个可旋转摄像装置，进行大范围扫描监控。

9个图像信号传输至办公楼首层的监控中心，通过1台多画面分割器，在1台21”监视器上同时显视并同时录像，录像回放时可选单画画或多画面模式。

两个门岗处各一个分控点，分别在1台21”监视器上多画面显示监控。

财务室装3个紧急按钮，报警主机装在监控中心。

当任何一个紧急按钮报警时，主机启动警号，并在键盘上显示报警的防区号。

2、系统设备：2.1摄像机采用图雅丽TC-203L彩色摄像机，配装自动光圈镜头CT0814VA/C,安装在厂房里面及厂区的主要通道。

该摄像机具有价格低、清晰度达420线、1.0LUX/F1.4、自动与手动光圈、快门速度从1/50-1/10000秒分8级可调、背光补偿等特点。

2.2长延时录像机选用图雅丽TTR-1024/W 36小时录像机，该录像机有：3、12、18、24、36小时五种录像模式，耐磨四磁头，防抖动，断电记忆和报警检索功能。

2.3彩色双工十六画面分割器采用图雅丽TQ-216C双工全能分割器，该分割器50场/秒，具备环通输出，带报警和RS232接口，内置时间日期，有画中画及局部放大功能，自动时序切换功能，分割画面可任意组合排列，带视频移动报警和按键锁定功能，录像回放可选择分割或全画面，具备主监视器和分监视器两个视频输出。

电视监控系统方案设计一、系统的构成闭路电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面：前端摄像系统、视频传输系统、视频控制系统、视频显示和记录系统。

摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。

传输部分是系统的图像信号通道。

控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。

显示部分一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。

1、摄像部分摄像部分一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。

它的作用是对监视区域进行摄像并将其转换成电信号。

摄像机摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比较适合用于光线不足的地方，如果使用的目的只是监视景物的位置和移动，则可采用黑白摄像机；如果要分辨被摄像物体的细节，比如分辨衣服或景物的颜色，则选用彩色的效果会较好。

镜头常用的镜头种类包括：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。

定焦镜头分为标准镜头和广角镜头两种。

防护罩防护罩分为室内型和室外型两种。

室内的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对象不易察觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。

一般的室外防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。

云台云台是安装、固定摄像机的支撑设备，它分为水平和全方位云台两种。

水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，达到最好的监视角度后可遥控水平旋转。

一般来说，水平旋转角度为0°～350°，垂直旋转角度为+90°。

恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。

* * 大酒店闭路电视监控二期工程方案设计书目录一、概述二、设计依据3、布防点的设计及产品说明4、系统构成5、系统构成6、线缆敷设简要说明7、设备清单及报价8、质保体系9、售后服务体系10、结束语一、概述**大酒店是本市著名四星级涉外宾馆,随着业务的迅速发展,宾馆原有的安全防X设施和系统已跟不上日益发展的形势。

宾馆保卫部决定在原有的保安监控系统的基础上加以改进,使之更加完善,更加科学,更加先进;故要求我公司进行二期扩容工程方案设计。

我们根据**大酒店的要求，本着高水准、高质量，提高产品的性能价格比；在设计上充分体现建设者的意图，并考虑到今后使用者的维护、使用、保养的方便性，设计了该系统的总体方案。

我们结合公司的实际情况,新产品的不断产生,进行了方案论证。

我们希望能对宾馆的现代化管理作出我们的贡献。

下面我们将从几个方面论述本方案的先进性和合理性。

二、设计依据1. DBJ08-16-94涉外宾馆监视电视系统工程技术规X2. GA/T75-94 安全防X工程程序与要求3. GA/T74-94 安全防X系统通用图形符号4. XX省公共安全防X工程管理暂行规定5. 用户对安保监控系统的总体要求三、布防点的设计及产品说明1、六～二十四层楼：各增加一个摄像机.2、电梯内全部安装楼层叠加器。

3、增加2台16画面图像处理器及2台长时间录像机。

4、控制台及监视屏幕墙全部更新。

5、增加2台146、切换器全部改成矩阵箱。

4、系统构成1、系统控制部分系统中央控制室设在底层,主要由控制设备、记录设备、显示设备组成。

控制设备主要由SC500系统主控制器和矩阵切换系统组成。

记录设备由24小时长延时录像机和16画面数字图象处理器组成。

在记录设备中，16画面的录像群主要有进出通道、电梯和其它重要部位；可将录像机接入主切换通道，根据操作人员的需要，随时记录需要的画面和报警启动的画面。

中央控制室内，设有主控制台一组和监视屏一座。

控制台由主控键盘、彩色监视器、多画面数字图象处理器、专用长延时录像组成。

闭路电视监控系统设计方案闭路电视监控系统设计方案目录第一部分：技术响应一览表 (5)第二部分：技术建议书容 (6)1. 概述 (6)2. 设计原则 (7)3. 设计规和依据 (9)4. 系统功能和特点 (10)5. 方案设计 (13)5.1.系统构成及原理 (13)5.2.用户需求分析及前端分布 (14)5.3.实施方案设备选型及配置 (15)5.3.1.前端系统 (15)5.3.2.传输系统 (19)5.3.3.控制系统 (20)5.3.4显示系统 (23)5.4.设备清单及报价 (25)5.5.选型设备性能及参数 (26)6. 工程实施方案 (29)6.1.施工组织 (29)6.1.1.施工组织架构图 (29)6.1.2.人员调配及职责分工 (30)6.2.施工前期实地勘测 (31)6.3.系统图纸设计 (31)6.4.系统设备订货计划 (32)6.5.施工人员进场计划 (32)6.6.线管、线槽、线缆施工 (33) 6.7.系统设备安装、调试计划 (33) 6.8.工程进度计划与控制 (35)6.8.1.工程进度计划表 (35)6.8.2.工程进度控制过程 (36)6.9.工程质量控制 (38)6.9.1质量程序文件 (38)6.9.2质量体系 (38)6.9.3质量体系文件 (38)6.9.4质量保证文件 (40)6.9.4 IS09000质量管理体系 (41) 6.10.工程系统调试 (41)6.10.1 一般规定 (41)6.10.2 调试 (42)6.11.工程验收 (43)6.11.1 一般规定 (43)6.11.2 验收条件 (43)6.11.3 验收资料 (44)6.11.4验收判据 (44)6.11.5 工程验收 (45)7. 培训计划书 (46)7.1现场培训 (46)7.2培训计划 (46)7.3提供质保服务的机构及人员 (48)8.售后服务 (49)8.1提供货物“三包” (49)8.2售后服务 (51)8.2.1 “三包”期间保修承诺 (51)8.2.2“三包”之后保修服务 (52)9.技术差异表 (54)第三部分：公司相关资质 (55)1.公司简介 (55)2.业绩清单 (55)3.公司相关证件 (55)第四部分：相关设备的资料及彩页 (56)第一部分：技术响应一览表说明：根据对应招标文件用户需求书逐条应答并按要求填写下表。

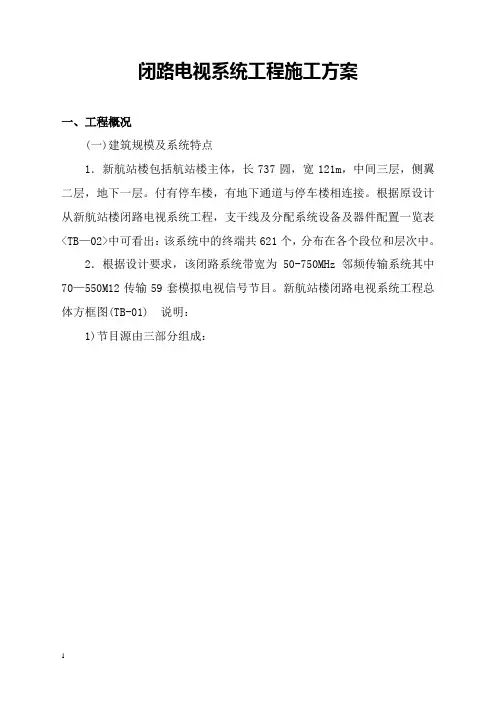

闭路电视系统工程施工方案一、工程概况(一)建筑规模及系统特点1．新航站楼包括航站楼主体，长737圆，宽121m，中间三层，侧翼二层，地下一层。

付有停车楼，有地下通道与停车楼相连接。

根据原设计从新航站楼闭路电视系统工程，支干线及分配系统设备及器件配置一览表<TB—02>中可看出：该系统中的终端共621个，分布在各个段位和层次中。

2．根据设计要求，该闭路系统带宽为50-750MHz邻频传输系统其中70—550M12传输59套模拟电视信号节目。

新航站楼闭路电视系统工程总体方框图(TB-01) 说明：1)节目源由三部分组成：（不在本系统施工范围内)新航站楼闭路电视系统工程总体方框图＜TB —01＞A ．天线接收系统：接收9套开路电视节目。

包括：2Ch 、6Ch 、8Ch 、10Ch 、15Ch 、21Ch 、27Ch 、33Ch 、35Ch 。

B ．通过光缆干线将首都机场电视台网的传输进该系统中来。

C ．在自动播出系统中开办两套自办节目。

（2）设置III 段-10一层段位上的闭路电视机房的自动播出系统。

将上述三类节目源各种射频信号，经过解调、调制、混合、放大等程序，转换为可监视的，可自动控制播出的射频信号并传输到支干线系统中去。

（3）支干线传输系统，由支干线电缆和干线放大器组成。

干线放大器的主要作用是抵消信号电平在支干线传输过程中的损耗。

（4）由支干线传输而来的电视信号电平通过分支分配系统，尽量科学地分配给每一个用户终端。

（二）闭路电视系统工程内容根据（TB-01）方框图可看出，本闭路电视系统工程包括下列6道大工序，每道工序均可独立进行安装和调试，最后通过统调有机连接。

每个工序又可分为若干小工序，随着进度再仔细安排并上报。

（1）在III段-9二层顶（81/82、C/B）轴架设开路电视信号接收天线系统。

并沿予埋管路敷设电视电缆引入到闭路电视机房与自动播出系统连接。

（2）在III段-10一层段位（83-84、M/C）轴安装自动播出系统。

XXX闭路电视监控系统（设计方案）XXX工程有限公司2011年11月闭路电视监控系统随着数字化智能安全在我国的普及和深化发展，在现代的企业管理中，由于安全防护要求的提高，监控系统扮演了越来越重要的角色。

工厂厂区规模较大，生产及管理部门复杂，安全系数要求高。

在众多的生产车间、特殊室外场所和职能部门实现现场监控和生产指挥调度的结合，将在很大程度上提高工厂的智能化管理水平。

如果发生的任何闪失，都会给社会及员工带来巨大的压力，甚至严重的后果。

在高新技术数字化发展的今天，“多媒体、数字化、全方位”是工厂对电视监控系统的新要求，也是充分发挥监控系统的作用，实现“向科技要警力”的途径。

电视监控报警系统通过对工厂重点区域进行严密的二十四小时电视监控，不仅能在第一时间对诸如盗窃、抢劫等事件作出快速反应，还能提供事件发生前后一定时间内的查证资料；同时也可以采用监控远程传输技术实现领导对监控的远程浏览，为工厂的管理工作提供更有效的管理手段，大大减轻员工不安定的压力，提高管理的效率和质量。

设计依据本系统方案设计的依据为：1、《公安部安全防范工程程序与要求》GA/T 75-942、《安全防范系统通用图形符号》GA/T 74-20003、《公安部安全防范工程费用概预算编制办法》GA/T 70-944、《闭路监视电视系统工程技术规范》GB 50198-945、《安全防范报警设备安全要求和试验方法》GB 16796-19976、《视频视频监控系统技术要求》GA/T 367-20017、日月照明工厂平面图设计原则基本原则：实用高效、稳定可靠、操作方便、扩展性强、守合规范1、可靠性——我们在考虑技术先进性和开放性的同时，从系统结构、技术措施、设备性能、系统管理、厂家技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。

2、实用性——以用户的应用要求和实际使用现场环境，选择功能相宜、性能稳定的产品，使产品的性能得到最大的应用和发挥，避免华而不实，因器材选用不当而造成浪费。

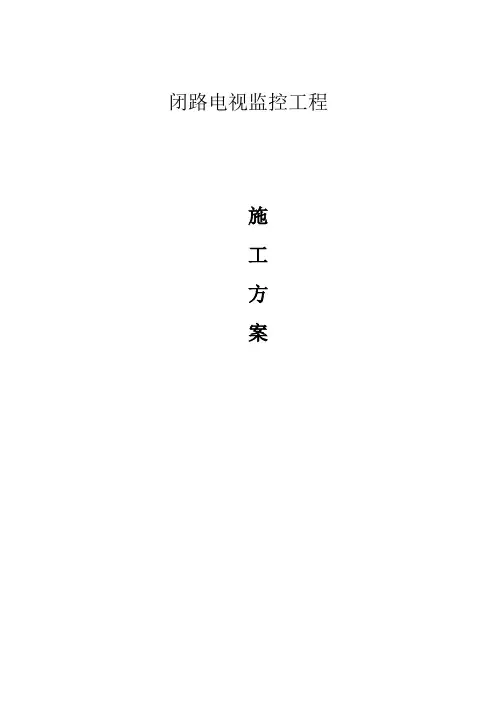

闭路电视监控工程施工方案第一章、项目综述1.1 工程概况1.2 工程及质量目标工程质量管理是我公司各项工地工作的综合反映，我公司将会在实际施工中作好以下几个质量环节，确实作好质量控制、质量检验和质量评定：✧管线、配管施工的质量要求和监督✧配线、配管的质量要求和监督✧系统验收的质量标准✧系统操作与运行管理的规范要求✧系统的保养和维修的规范和要求第二章施工准备情况商务部与工程部进行商务正式移交后，由项目经理组织工程部、技术部并知会供应部和质监部，分项或同时进行如下工作安排。

2.1 现场勘察如发现施工的条件与设计图纸条件不符或者有错误，又或者因为材料、设备规格质量、场地不能满足设计要求，可以大家探讨合理化的改进意见，并遵循技术核定和设计变更签证制度，进行图纸的施工现场变更签证。

如对投资影响较大时，要报请项目的原批准单位批准。

所有变更改动资料，都要有正式的文字记录，作为施工、竣工验收和工程估算的依据。

2.2 物资器械准备材料、构（配）件、订制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。

根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。

物资准备工作主要包括线材、辅材准备；构（配）件的加工准备，机具的准备和生产工艺设备的准备。

2.3 施工材料准备主要是根据施工预算进行人析，按照施工进度计划要求，按材料名称、规格、使用时间、材料储备额和消耗定额进行汇总，编制出材料需要量计划，为施工备料、确定仓库、场地堆放所需的面积的组织运输等提供依据，必要时设立临时仓库。

2.4 构（配）件的加工准备根据工程预算提供的构（配）件、制品的名称、规格、质量和消耗量，确定加工方案和供应渠道以及进场后的存放地点，编制出其需要量计划，为组织运输、确定堆场面积等提供依据。

2.5装机具的准备根据各子系统的技术方案和合同进度要求，安排施工进度，确定施工机械的类型、数量和进场时间，确定施工机具的供应办法和进场后的存放地点和方式，编制安装机具的需要量计划，为组织运输，确定堆场面积等提供依据。

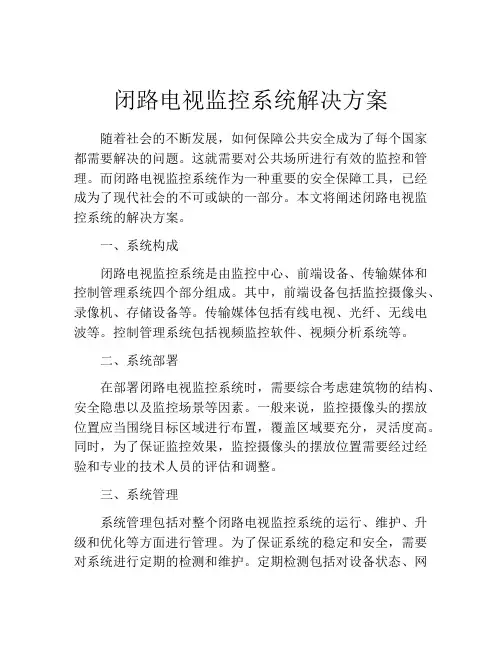

闭路电视监控系统解决方案随着社会的不断发展，如何保障公共安全成为了每个国家都需要解决的问题。

这就需要对公共场所进行有效的监控和管理。

而闭路电视监控系统作为一种重要的安全保障工具，已经成为了现代社会的不可或缺的一部分。

本文将阐述闭路电视监控系统的解决方案。

一、系统构成闭路电视监控系统是由监控中心、前端设备、传输媒体和控制管理系统四个部分组成。

其中，前端设备包括监控摄像头、录像机、存储设备等。

传输媒体包括有线电视、光纤、无线电波等。

控制管理系统包括视频监控软件、视频分析系统等。

二、系统部署在部署闭路电视监控系统时，需要综合考虑建筑物的结构、安全隐患以及监控场景等因素。

一般来说，监控摄像头的摆放位置应当围绕目标区域进行布置，覆盖区域要充分，灵活度高。

同时，为了保证监控效果，监控摄像头的摆放位置需要经过经验和专业的技术人员的评估和调整。

三、系统管理系统管理包括对整个闭路电视监控系统的运行、维护、升级和优化等方面进行管理。

为了保证系统的稳定和安全，需要对系统进行定期的检测和维护。

定期检测包括对设备状态、网络状态以及摄像头的工作状态进行检测；维护包括对设备进行清洁和防水处理，以保证设备的正常运行；升级和优化包括对系统进行软件升级，以及调整系统参数等。

四、应用场景闭路电视监控系统可应用在多种场景中，例如：1.公共场所：如商场、地铁站、火车站等公共场所。

监控系统可以通过拍摄画面、声音等信息，对人员的行为、物品的损坏或丢失情况进行监控，有效遏制各种违法犯罪行为。

2.学校：对学校进行监控可以保障学生的安全，防止学生骑自行车逆行、打架斗殴等不良行为的发生，并且可以保障校园交通秩序，遵守规则和纪律。

3.企业：对企业进行监控可以提高效率，降低成本，同时还可以保护知识产权和企业机密。

5.优点闭路电视监控系统具有如下优点：1.提高了安全性：可以对重要场所、物品以及人员的安全进行监控，防止各种违法犯罪活动的发生。

2.提高了效率：可以对所有场景进行实时监控，协助管理人员制定更加有效的管理策略，提高工作效率。

办公楼闭路电视监控系统施工组织设计一、前期准备工作1、项目背景说明办公楼闭路电视监控项目是为了提高办公楼安全管理水平，确保办公楼内人员和财产安全而设计的一套监控系统。

本次施工的办公楼位于城市中心，为了满足办公楼管理者对人员和财产安全的要求，我们需要设计一套适应办公楼实际情况的闭路电视监控系统。

2、施工范围本次施工的办公楼总面积为2000平方米，包括主楼和附楼，共有10个办公室、5个会议室、一个大堂和一个接待室。

3、施工目标本次施工的目标是为办公楼提供一套稳定可靠的闭路电视监控系统，以监控楼内人员活动和财产安全，并且能够进行远程监控和录像存储。

二、施工方案1、施工设备选型根据办公楼实际情况和施工要求，我们决定采用高清摄像机、数字硬盘录像机和网络传输设备作为主要设备。

摄像机选用高清网络摄像机，可以实现高清、远距离传输和远程监控；数字硬盘录像机选用高性能的硬盘录像机，可以实现高效的录像存储和回放；网络传输设备选用网络交换机和网络存储设备，可以实现视频传输和存储。

2、布线方案设计根据办公楼的平面图和施工范围，我们设计了一套合理的布线方案。

对于办公室、会议室和大堂等场所，我们决定采用明装线槽布线，便于线缆的敷设和维护；对于接待室和附楼等场所，我们决定采用暗装线槽布线，保证整体美观。

在布线过程中，要注意线缆的敷设和保护，避免线缆遭到损坏。

3、设备安装与调试在设备安装方面，我们需要按照设备厂商提供的安装手册进行操作，确保设备的正确安装和连接。

在安装过程中，要注意设备之间的布局和线缆的连接，避免设备之间的干扰。

安装完成后，需要进行设备的调试和测试，确保设备能够正常工作。

4、监控中心建设为了实现对办公楼的远程监控和录像存储，我们需要建设一套监控中心。

监控中心应具备以下功能：接收和显示监控画面、进行远程监控和录像存储、管理监控设备和实施报警处理，可以采用电视墙、监控主机和服务器等设备实现。

在建设过程中，要注意设备之间的连接和设备的布局，保证监控中心的正常运行。

社区闭路电视监控系统建设方案一、设计要求根据国标GB/T50314-2000《智能建筑设计标准》甲级智能化系统设计规范要求，同时参照目前正在由国家建设部、国家信息产业部、国家科技部、国家技术监督局联合编制的《建筑及住宅社区数字化技术应用标准》的相关内容及技术应用要求实施。

闭路电视监控系统功能包括：电视监控、云台控制、视频矩阵切换、报警联动、数字录像。

对闭路电视监控子系统提出以下设计要求：在车库入口保安管理中心建立分控系统，可以实时监视车场情况。

根据该小区地下设有停车场，对各区域的监控采用不同的方式。

地下各层以车库为主，我们设计的主要监控范围为所有的停车位、车道和车道拐角处；地上设计的主要监控范围为社区公共区域、四周围墙、大门、电梯厅和楼梯口，主要用于观察人员进出社区的情况。

中控室暂设置在5号楼控制值班室内，控制室内需要配置矩阵切换主机，显示和记录部分采用监视器和数字硬盘录像机。

二、相关技术指标1．对监控室的要求使用面积不应小于20平米，室内温度要求在16—28℃，相对湿度宜为40%—65%，环境噪声应较小，并有必要的安全和消防设施。

控制柜正面距墙净距大于1.2米,背面、侧面距墙大于0.8米。

2．供电电源要求安全可靠，采用220V、50Hz单相交流电源，电压偏移应小于10%。

3．防雷与接地整个接地系统宜采用一点接地方式，接地导线应采用铜芯导线，接地电阻不得大于4Ω，但系统采用共同接地网时，其接地电阻不得大于1Ω。

4．管线敷设采取穿管敷设或线槽的敷设方式。

电缆与电力线平行或交叉敷设时，其间距不得小于0.3米；与通讯线平行或交叉敷设时，其间距不小于0.1米。

5．系统的设计指标图像质量按五级损伤制评定，图像质量不应低于8分。

图像水平清晰度彩色电视系统不应低于480线。

三、技术应用要求CCTV监控主机可结合多部网络分控主机，成多个区域网络监控分中心。

CCTV系统可通过增加CCTV网络服务器的方式，透过网络线路，随时随地监视和控制所需要的影像信息和报警状态。
