水冷发动机工作原理

柴油发动机水冷工作原理

介绍

柴油发动机是一种内燃机，利用燃烧柴油燃料产生的高压气体推动活塞运动，从而驱动机械装置。为了保持发动机的稳定运行温度，防止过热，大部分柴油发动机采用水冷系统来散热。本文将详细介绍柴油发动机水冷工作原理。

水冷系统的组成

柴油发动机的水冷系统主要由以下几个部分组成：

散热器

散热器是水冷系统中的关键部分。它通过一系列管道将冷却液引入，并通过散热片将发动机产生的热量散发出去。散热器通常位于发动机前部，保证冷却液在流经散热器时能够充分散热。

水泵

水泵负责将冷却液从散热器引入发动机内部，为发动机提供冷却。它通过一个驱动装置（通常是发动机的曲轴）来产生动力，推动冷却液流动。

散热液箱

散热液箱是储存冷却液的容器。它通常位于发动机附近，容量足够大，以保证系统正常运行时冷却液的供给。

冷却液

冷却液是水冷系统中传导和散热热量的介质。通常使用蒸馏水与防腐剂混合作为冷却液，以防止冷却系统生锈腐蚀。 水冷系统的工作原理

柴油发动机水冷系统通过循环冷却液来保持发动机工作温度。其工作原理如下：

1. 冷却液在散热液箱中被泵入水泵，随后被推送进入发动机内部的冷却通道。

2. 冷却液在冷却通道中贯穿发动机各个部件，如缸体、缸盖等，吸收产生的热量。

3. 热吸收后的冷却液流回散热器，通过与环境空气接触散热，将热量传递给周围环境。

4. 冷却液重新冷却后回流到散热液箱，循环继续。

通过这种方式，冷却液可以持续地循环，有效地将发动机产生的热量带走，保持发动机的适宜工作温度。

水冷系统的优点

相比于空冷系统，水冷系统具有以下优点：

1. 散热效果好：水冷系统通过液体的扩散和散热器的辐射传热方式，能够更有效地散发热量，保证发动机稳定运行。

2. 噪音较小：水冷系统能够更好地降低发动机的噪音，提供更加舒适的驾驶体验。

3. 温度控制精确：水冷系统能够通过调整冷却液的循环速度，实现对发动机温度的精确控制，为发动机提供更佳的工作环境。

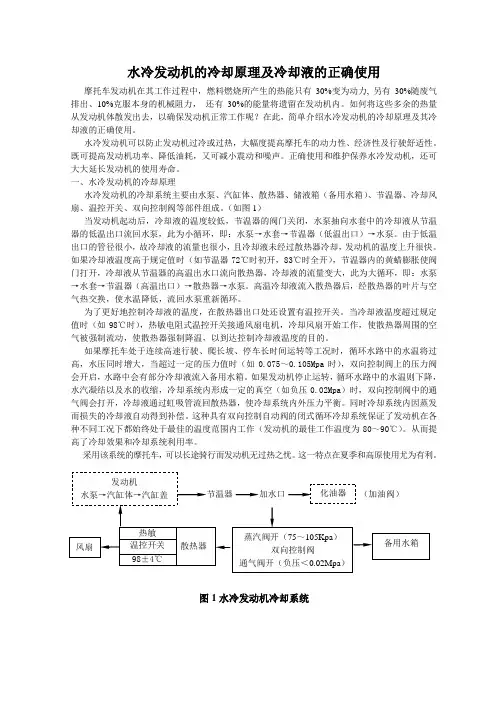

水冷发动机的冷却原理及冷却液的正确使用

摩托车发动机在其工作过程中，燃料燃烧所产生的热能只有30%变为动力, 另有30%随废气排出、10%克服本身的机械阻力， 还有30%的能量将遗留在发动机内。如何将这些多余的热量从发动机体散发出去，以确保发动机正常工作呢？在此，简单介绍水冷发动机的冷却原理及其冷却液的正确使用。

水冷发动机可以防止发动机过冷或过热，大幅度提高摩托车的动力性、经济性及行驶舒适性。既可提高发动机功率、降低油耗，又可减小震动和噪声。正确使用和维护保养水冷发动机，还可大大延长发动机的使用寿命。

一、水冷发动机的冷却原理

水冷发动机的冷却系统主要由水泵、汽缸体、散热器、储液箱（备用水箱）、节温器、冷却风扇、温控开关、双向控制阀等部件组成。（如图1）

当发动机起动后，冷却液的温度较低，节温器的阀门关闭，水泵抽向水套中的冷却液从节温器的低温出口流回水泵，此为小循环，即：水泵→水套→节温器（低温出口）→水泵。由于低温出口的管径很小，故冷却液的流量也很小，且冷却液未经过散热器冷却，发动机的温度上升很快。如果冷却液温度高于规定值时（如节温器72℃时初开，83℃时全开），节温器内的黄蜡膨胀使阀门打开，冷却液从节温器的高温出水口流向散热器，冷却液的流量变大，此为大循环，即：水泵→水套→节温器（高温出口）→散热器→水泵。高温冷却液流入散热器后，经散热器的叶片与空气热交换，使水温降低，流回水泵重新循环。

为了更好地控制冷却液的温度，在散热器出口处还设置有温控开关。当冷却液温度超过规定值时（如98℃时），热敏电阻式温控开关接通风扇电机，冷却风扇开始工作，使散热器周围的空气被强制流动，使散热器强制降温，以到达控制冷却液温度的目的。

如果摩托车处于连续高速行驶、爬长坡、停车长时间运转等工况时，循环水路中的水温将过高，水压同时增大，当超过一定的压力值时（如0.075～0.105Mpa时），双向控制阀上的压力阀会开启，水路中会有部分冷却液流入备用水箱。如果发动机停止运转，循环水路中的水温则下降，水汽凝结以及水的收缩，冷却系统内形成一定的真空（如负压0.02Mpa）时，双向控制阀中的通气阀会打开，冷却液通过虹吸管流回散热器，使冷却系统内外压力平衡。同时冷却系统内因蒸发而损失的冷却液自动得到补偿。这种具有双向控制自动阀的闭式循环冷却系统保证了发动机在各种不同工况下都始终处于最佳的温度范围内工作（发动机的最佳工作温度为80～90℃）。从而提高了冷却效果和冷却系统利用率。

发动机气缸水冷工作原理

一、引言

发动机气缸水冷是一种常见的散热方式，它通过水冷系统将热量从气缸壁面带走，使发动机保持适宜的工作温度。本文将从水冷系统的组成和工作原理两个方面来介绍发动机气缸水冷的工作原理。

二、水冷系统的组成

发动机气缸水冷的主要组成部分包括水泵、散热器、风扇、水管和水冷壳等。

1. 水泵

水泵是水冷系统的核心部件，它负责将冷却液（一般为水和防冻液的混合物）从散热器吸入，然后通过水管输送到气缸壁面，起到循环冷却的作用。

2. 散热器

散热器是水冷系统的重要组成部分，它通常位于发动机前部，通过风扇的吹拂，将冷却液中的热量散发到空气中，使冷却液的温度降低。

3. 风扇

风扇一般安装在散热器后面，通过电机驱动，能够产生强风，加快散热器的散热效果。

4. 水管

水管负责将冷却液从水泵输送到气缸壁面，然后将热量带走，最后再回流到散热器，实现冷却循环。

5. 水冷壳

水冷壳是发动机的一个重要部件，它覆盖在气缸壁面上，与水管接触，将热量传递给冷却液。

三、发动机气缸水冷的工作原理

发动机气缸水冷的工作原理可以概括为冷却液的循环流动和热量传递过程。

1. 冷却液的循环流动

冷却液由水泵吸入，经过水管输送到水冷壳，然后覆盖在气缸壁面上。当发动机工作时，气缸壁面会产生大量的热量，冷却液与气缸壁面接触后，吸收热量，温度逐渐升高。升温后的冷却液再次回流到散热器，通过散热器的散热作用，使冷却液的温度降低。然后，冷却液再次被水泵吸入，形成循环流动。

2. 热量传递过程

发动机工作时，气缸壁面产生的热量通过冷却液传递给冷却液。冷却液与气缸壁面接触时，通过热传导和对流的方式，将热量从气缸壁面带走。冷却液在经过散热器后，通过与空气的对流，将热量散发到空气中，使冷却液的温度降低。然后，冷却液再次被水泵吸入，继续循环冷却。

四、发动机气缸水冷的优势

相比于其他散热方式，发动机气缸水冷具有以下优势：

1. 散热效果好：水冷系统能够将热量迅速带走，保持发动机在适宜的工作温度范围内，有效提高发动机的工作效率。

水冷机工作原理

水冷机是一种常见的工业设备，它通过水的循环流动来实现对设备或系统的冷却。水冷机工作原理主要包括制冷循环、蒸发冷却和热量传递三个方面。

首先，水冷机的制冷循环是其工作的基础。制冷循环由压缩机、冷凝器、膨胀阀和蒸发器组成。在制冷循环中，压缩机将低温低压的蒸汽吸入，压缩成高温高压的气体，然后通过冷凝器散热，使其冷凝成高压液体。接着，高压液体通过膨胀阀减压，变成低温低压的液体，进入蒸发器蒸发，吸收热量，最终变成低温低压的蒸汽，完成一个制冷循环。

其次，水冷机利用蒸发冷却来实现冷却效果。蒸发冷却是指液体变成气体时吸收热量的过程。在水冷机中，通过蒸发器内的低温低压蒸汽与冷却介质（通常是水）进行热交换，使冷却介质吸收热量，从而降低其温度，实现冷却效果。这种蒸发冷却的原理类似于人体出汗散热的过程，通过蒸发带走热量，使身体感到凉爽。

最后，水冷机的热量传递也是其工作原理的重要组成部分。热量传递是指热量从高温区传递到低温区的过程。在水冷机中，通过制冷循环和蒸发冷却，热量从需要冷却的设备或系统中吸收，然后通过冷却介质和冷凝器散热，最终将热量释放到外部环境中，实现对设备或系统的冷却。

总的来说，水冷机工作原理是通过制冷循环、蒸发冷却和热量传递来实现对设备或系统的冷却。通过这些过程，水冷机能够有效地降低设备或系统的温度，确保其正常运行。在实际应用中，水冷机的工作原理为各行业提供了可靠的冷却解决方案，广泛应用于塑料加工、化工、医药、电子、机械制造等领域。
