电子控制点火系统

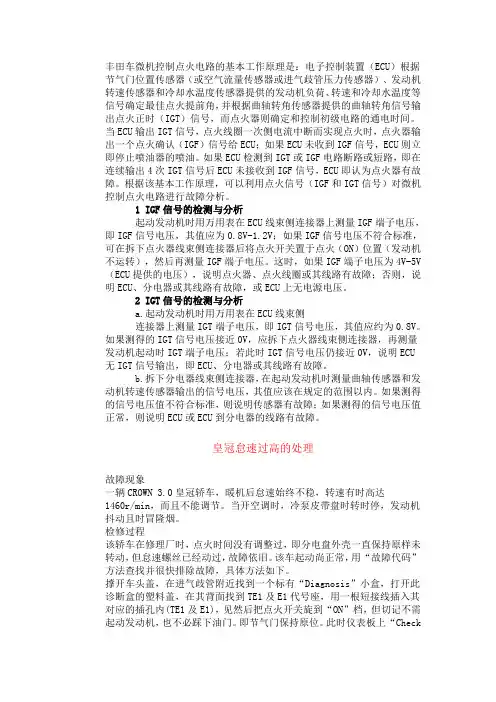

丰田车微机控制点火电路的基本工作原理是：电子控制装置（ECU）根据节气门位置传感器（或空气流量传感器或进气歧管压力传感器）、发动机转速传感器和冷却水温度传感器提供的发动机负荷、转速和冷却水温度等信号确定最佳点火提前角，并根据曲轴转角传感器提供的曲轴转角信号输出点火正时（IGT）信号，而点火器则确定和控制初级电路的通电时间。当ECU输出IGT信号，点火线圈一次侧电流中断而实现点火时，点火器输出一个点火确认（IGF）信号给ECU；如果ECU未收到IGF信号，ECU则立即停止喷油器的喷油。如果ECU检测到IGT或IGF电路断路或短路，即在连续输出4次IGT信号后ECU未接收到IGF信号，ECU即认为点火器有故障。根据该基本工作原理，可以利用点火信号（IGF和IGT信号）对微机控制点火电路进行故障分析。

1 IGF信号的检测与分析

起动发动机时用万用表在ECU线束侧连接器上测量IGF端子电压，即IGF信号电压，其值应为0.8V-1.2V；如果IGF信号电压不符合标准，可在拆下点火器线束侧连接器后将点火开关置于点火（ON）位置（发动机不运转），然后再测量IGF端子电压。这时，如果IGF端子电压为4V-5V（ECU提供的电压），说明点火器、点火线圈或其线路有故障；否则，说明ECU、分电器或其线路有故障，或ECU上无电源电压。

2 IGT信号的检测与分析

a.起动发动机时用万用表在ECU线束侧

连接器上测量IGT端子电压，即IGT信号电压，其值应约为0.8V。如果测得的IGT信号电压接近0V，应拆下点火器线束侧连接器，再测量发动机起动时IGT端子电压；若此时IGT信号电压仍接近0V，说明ECU无IGT信号输出，即ECU、分电器或其线路有故障。

b.拆下分电器线束侧连接器，在起动发动机时测量曲轴传感器和发动机转速传感器输出的信号电压，其值应该在规定的范围以内。如果测得的信号电压值不符合标准，则说明传感器有故障；如果测得的信号电压值正常，则说明ECU或ECU到分电器的线路有故障。

- 1 - 电控点火系统的分类

电控点火系统是一种通过电子控制来点火的系统，广泛应用于现代车辆中。根据不同的分类标准，电控点火系统可以分为以下几类：

1.按照点火方式分类

传统的点火方式是通过机械方式产生电火花点燃燃料，而电控点火系统是通过电子信号来点火。根据点火方式的不同，可以将电控点火系统分为点式点火和火花塞连续点火两种。

2.按照点火系统的结构分类

电控点火系统根据系统内部结构的不同，可以分为功率型和信号型两种。功率型电控点火系统主要是通过电子模块控制点火线圈产生高压电流，点燃发动机所需的燃料。而信号型电控点火系统则是通过传感器采集引擎的信息，控制点火时间和点火时机，从而实现点火操作。

3.按照点火控制方式分类

电控点火系统的点火控制方式可以分为两种：分别是非直接点火和直接点火。非直接点火是指电子控制器通过控制点火线圈产生的高压电流来点燃燃料，而直接点火则是通过电子控制器直接控制火花塞的点火操作。

总之，电控点火系统的分类可以从不同的角度进行划分，不同的分类标准对应着不同的应用场景和控制方式。了解这些分类可以帮助我们更好地理解电控点火系统的工作原理和特点。

电子点火系统

（点火提前角、通电时间﹑爆燃控制）

1、 集成电路点火系统

（霍尔）传感器→点火模块→点火线圈

2、微机控制点火系统基本组成

传感器→电脑→点火模块→点火线圈

最佳点火提前角

 基本简图

 工作原理

(1)G基准信号:主要用确定点火控制基准和判别气缸。G信号发生时，一般为上止点前70

(2)Ne信号：主要用来计量点火提前角和通电时间。24个齿向ECU输送24个Ne信号，其信号周期为30°，经过ECU进行整形和转换，形成周期为1°的Ne信号。

(3)IGt信号：ECU向点火器中功率晶体管发出的通断控制信号。

(4)IGd信号：判别气缸的信号，以便与IGt信号共同决定需点火的气缸。

⑸IGf信号：点火器向ECU输送的点火确认信号。若有3—5次均收不到返回的点火确认信号(1Gf信号)，ECU便以此判定点火系有故障，且强行停止电控燃油喷射系统继续喷油，致使发动机熄火。

3、有分电器点火系统(5S-FE发动机控制系统)

4、无分电器电控点火系统（捷达王轿车的同时点火方式）

5、点火正时实际控制方法

点火提前角数学模型θ=F（n、P〈基本实验值〉、T1、T2、λ ）

起动—初始

点火正时控制 基本：转速、负荷

暖机、稳怠速、λ、 过热

起动后 修正 爆震、 最大/延迟控制、其他 6、三种具体点火控制方式

 脉冲式点火控制方式

 光电式点火控制方式

 霍尔式点火控制方式

7、带爆震控制系统的电子点火系统

 爆震判断：目标；控制系统；判断方法；判断电路

 调整方式： 三种

电子点火系统工作原理

电子点火系统工作原理是指通过电子元件控制汽车引擎点火时机和点火电流的分配，以实现点火系统的自动化控制。具体工作原理如下：

1. 传感器：电子点火系统中的传感器会监测发动机的转速、曲轴位置和气缸压力等信息。

2. 控制模块：控制模块接收传感器的信号，并根据这些信号计算出最佳的点火时机和点火电流分布。

3. 点火线圈：控制模块会根据计算得出的点火时机和点火电流信号，控制点火线圈的开关，产生高压脉冲电流。

4. 火花塞：当点火线圈提供足够的高压脉冲电流时，它会通过火花塞引发火花放电，点燃燃烧室中的燃料混合气。

5. 运转状态监测：电子点火系统还可以监测点火过程中的各种异常情况，如火花塞的工作状态、点火线圈的损坏等，从而及时调整和修复问题。

6. 其他辅助功能：一些电子点火系统还具备其他辅助功能，如防盗功能、包括多个点火线圈的多线圈系统等。

通过上述工作原理，电子点火系统可以提供准确的点火时机和点火电流分布，从而提高发动机的燃烧效率和动力性能，并减少能耗和排放。
