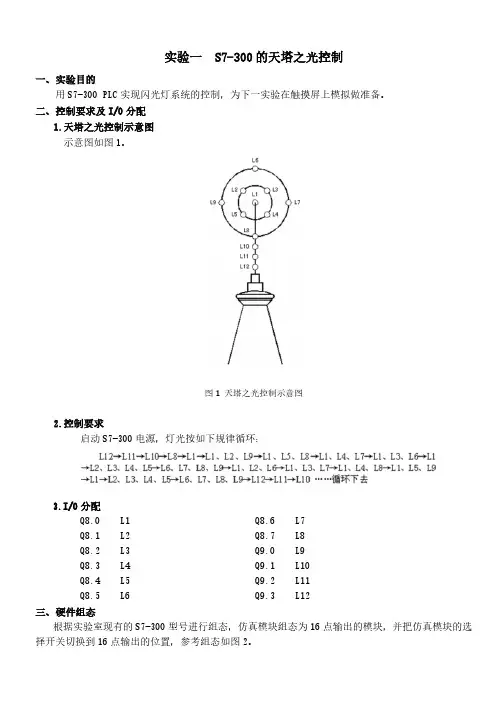

实验一 S7-300的天塔之光控制
一、实验目的
用S7-300 PLC实现闪光灯系统的控制，为下一实验在触摸屏上模拟做准备。
二、控制要求及I/O分配
1.天塔之光控制示意图
示意图如图1。
图1 天塔之光控制示意图
2.控制要求
启动S7-300电源，灯光按如下规律循环：
3.I/O分配
Q8.0 L1 Q8.6 L7
Q8.1 L2 Q8.7 L8
Q8.2 L3 Q9.0 L9
Q8.3 L4 Q9.1 L10
Q8.4 L5 Q9.2 L11
Q8.5 L6 Q9.3 L12
三、硬件组态
根据实验室现有的S7-300型号进行组态，仿真模块组态为16点输出的模块，并把仿真模块的选
择开关切换到16点输出的位置，参考组态如图2。
图2 S7-300的硬件组态图
四、实验要求
参考图2进行硬件组态，编写S7-300梯形图控制程序，并观察仿真模块输出指示灯能否与控制
要求相符，调试程序直到满足要求为止，实验结束后要撰写实验报告。
PLC控制天塔之光系统的设计
引言：
随着现代城市的发展，天塔之光系统成为了城市夜景的重要组成部分。为了实现天塔之光的亮化效果和控制功能，PLC（可编程逻辑控制器）被广泛应用于该系统的设计中。本文将以PLC控制天塔之光系统的设计为主题，介绍PLC的原理、工作流程以及应用于天塔之光系统的具体设计方案。
一、PLC的原理和工作流程
PLC（Programmable Logic Controller）是一种多种输入和输出的数字操作电子系统。其基本原理是通过对存储在其内部的程序进行控制，实现对外围设备的控制和监视。PLC的工作流程主要包括输入信号的采集、输出信号的控制以及内部程序的执行等环节。
1.输入信号的采集：PLC通过数字量输入模块和模拟量输入模块来采集外部设备的传感器信号。数字量输入模块采集开关量信号，如开关的开和关；模拟量输入模块则采集连续变化的信号，如电压或温度。
2.输出信号的控制：PLC通过数字量输出模块和模拟量输出模块来控制外部设备的执行动作。数字量输出模块控制开关量输出，如控制电机的启停；模拟量输出模块则控制连续变化的输出，如控制灯光的亮度调节。
3. 内部程序的执行：PLC通过内部存储的程序来判断输入信号的状态，根据程序中设定的逻辑进行运算，最终控制输出信号的状态和执行动作。PLC的程序可以通过编程语言进行编写，如Ladder Diagram（梯形图）和Statement List（语句表）。
二、PLC在天塔之光系统的设计中的应用 PLC在天塔之光系统的设计中主要负责控制灯光的亮度调节、灯光的状态切换以及故障报警等功能。下面将详细介绍PLC在天塔之光系统设计中的应用方案。
1.灯光亮度调节功能：PLC通过模拟量输出模块控制灯光的亮度调节。通过采集周围环境的光线强度，PLC判断是否需要调节灯光的亮度。当环境光线较暗时，PLC通过模拟量输出模块逐步增大灯光的亮度，以达到亮化效果；当环境光线较亮时，PLC则逐步减小灯光的亮度，以节省能源。
PLC流水灯及天塔之光的报告
一、引言
PLC（Programmable Logic Controller，可编程逻辑控制器）是一种数字化、多功能、可编程的工控系统，其功能主要是对外部设备进行控制，例如流水灯和天塔之光。下面将对PLC流水灯和天塔之光进行详细介绍。
二、PLC流水灯原理及实现
流水灯是一种常见的电子产品，它由多个LED灯组成，这些LED灯通过不断的交替点亮，形成灯光一直在流动的效果。PLC流水灯通过PLC控制器控制LED的点亮和熄灭，从而实现流动灯光效果。
1.设计LED灯的连接电路：根据所选的LED灯数量和布局，设计电路板连接LED灯。
2.编写PLC程序：通过PLC编程软件，编写程序，设定每个LED灯的点亮和熄灭时间，以及流动灯光的顺序。
3.连接PLC和LED灯：将PLC输出口与LED灯串联连接，实现PLC控制LED灯的点亮和熄灭。
三、PLC天塔之光原理及实现
天塔之光是由多个LED灯组成的照明装置，通过不同颜色、亮度的LED灯光变化，制造出一种艺术效果。PLC天塔之光通过PLC控制器对LED灯光进行编程控制，实现天塔之光的效果。
PLC天塔之光的实现步骤如下： 1.选择LED灯：根据设计要求，选择合适的LED灯，包括颜色、亮度等参数。
2.设计电路连接：根据LED灯的数量和布局，设计电路连接图。
3.编写PLC程序：通过PLC编程软件，编写程序，设定每个LED灯的亮度、颜色和闪烁时间等效果。
4.连接PLC和LED灯：将PLC输出口与LED灯串联连接，实现PLC对LED灯的控制。
四、PLC在流水灯和天塔之光中的优势
1.灵活性：通过PLC控制器的程序编写，可以根据需要设定流水灯和天塔之光的灯光模式、亮度、颜色等参数，具有很高的灵活性。
2.稳定性：PLC控制器具有稳定性强、抗干扰能力高的特点，可以保证流水灯和天塔之光的正常运行。
3.可靠性：PLC流水灯和天塔之光的控制由PLC控制器完成，由于PLC控制器经过专门的测试和验证，因此具有较高的可靠性，可以长时间稳定工作。
实验四 PLC实现的天塔之光彩灯控制
实验学时：2 实验类型：设计型
一、 实验目的
进一步熟悉PLC指令系统，掌握PLC的简单编程，用PLC与天塔之光实验
模板构成闪光彩灯控制系统。
二、 实验内容：
天塔之光彩灯示意图及时序图如图2-8所示：
1、 控制要求
彩灯工作方式要求为发射型闪烁，其工作流程如下：
L１亮2秒后灭，接着L2、L3、L4、L5亮2秒后灭，接着L6、L7、L8、
L9亮2秒后灭，然后L1亮2秒后灭„„如此循环。
根据以上要求及控制时序图编制程序，并上机调试运行。
在上述程序的基础上，可对程序和I／Ｏ分配进行简单的修改，自行设
计其它的闪烁方式．
2、 Ｉ／Ｏ分配
输入： 启动按键－X0 停止按键－X1
输出： L1－Y1， L2－Y2， L3－Y3，
L4－Y4， L5—Y5， L6－Y6，
L7－Y7， L8－Y8， L9－Y9。
3、 将设计的程序输入可编程控制器
利用FPWIN—GR软件将设计好的梯形图程序输入计算机，并进行PG
转换，然后下传入PLC。
4、 调试并运行程序
在PLC训练装置上接线并运行、调试程序。
三、 实验要求
根据控制时序图和Ｉ／Ｏ分配表设计天塔之光的彩灯控制程序，写出程序清
单及注释，画出电气控制图并转为梯形图。编程时应注意定时器指令的用法。将
梯形图输入计算机并下装到PLC，调试并运行程序。 四、 实验装置
1、 TVT-90A台式可编程控制器学习机实验屏；
2、 RS422/RS232C适配器；
3、 UNIT-2天塔之光实验板；
4、 微型电子计算机；
5、 连接导线若干。
五、 实验步骤
1、 启动计算机并进入“FPWIN—GR”编程界面，将梯形图输入并进行PG转
换，将程序存入磁盘，以备今后调用。
2、 将24V电源的“+”极分别接至数字量调试单元X和Y的“COM”端，将
电源“—”极接至数字量调试单元X和Y的C端（注：如无C接线端，则
