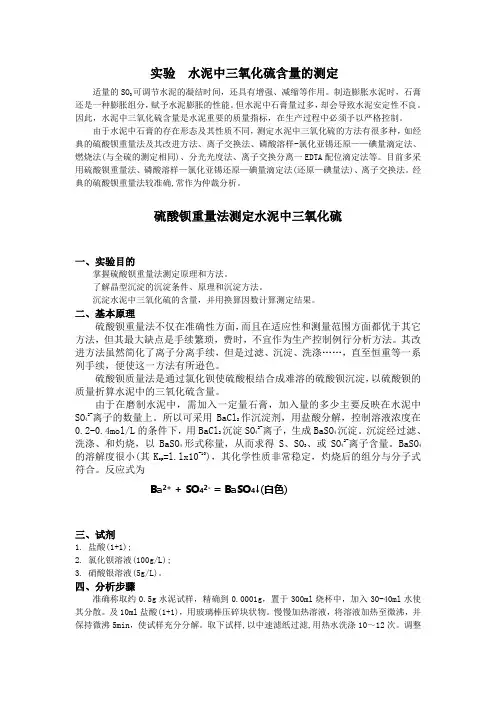

水泥中三氧化硫的测定

实验水泥中三氧化硫含量的测定适量的SO3可调节水泥的凝结时间，还具有增强、减缩等作用。

制造膨胀水泥时，石膏还是一种膨胀组分，赋予水泥膨胀的性能。

但水泥中石膏量过多，却会导致水泥安定性不良。

因此，水泥中三氧化硫含量是水泥重要的质量指标，在生产过程中必须予以严格控制。

由于水泥中石膏的存在形态及其性质不同，测定水泥中三氧化硫的方法有很多种，如经典的硫酸钡重量法及其改进方法、离子交换法、磷酸溶样-氯化亚锡还原——碘量滴定法、燃烧法(与全硫的测定相同)、分光光度法、离子交换分离一EDTA配位滴定法等。

目前多采用硫酸钡重量法、磷酸溶样—氯化亚锡还原—碘量滴定法(还原—碘量法)、离子交换法。

经典的硫酸钡重量法较准确,常作为仲裁分析。

硫酸钡重量法测定水泥中三氧化硫一、实验目的掌握硫酸钡重量法测定原理和方法。

了解晶型沉淀的沉淀条件、原理和沉淀方法。

沉淀水泥中三氧化硫的含量，并用换算因数计算测定结果。

二、基本原理硫酸钡重量法不仅在准确性方面，而且在适应性和测量范围方面都优于其它方法，但其最大缺点是手续繁琐，费时，不宜作为生产控制例行分析方法。

其改进方法虽然简化了离子分离手续，但是过滤、沉淀、洗涤……，直至恒重等一系列手续，便使这一方法有所逊色。

硫酸钡质量法是通过氯化钡使硫酸根结合成难溶的硫酸钡沉淀，以硫酸钡的质量折算水泥中的三氧化硫含量。

由于在磨制水泥中，需加入一定量石膏，加入量的多少主要反映在水泥中SO42-离子的数量上。

所以可采用BaCl2作沉淀剂，用盐酸分解，控制溶液浓度在0.2-0.4mol/L的条件下，用BaCl2沉淀SO42-离子，生成BaSO4沉淀。

沉淀经过滤、洗涤、和灼烧，以BaSO4形式称量，从而求得S、SO3、或SO42-离子含量。

BaSO4的溶解度很小(其K sp=l.lx10-10)，其化学性质非常稳定，灼烧后的组分与分子式符合。

反应式为Ba2+ + SO42- = BaSO4↓(白色)三、试剂1. 盐酸(1+1);2. 氯化钡溶液(100g/L);3. 硝酸银溶液(5g/L)。

水泥中三氧化硫含量得测定水泥中得三氧化硫就是由石膏、熟料(特别就是以石膏作矿化剂煅烧得熟料)或混合材料引入,在水泥制造时加入适量石膏可以调节凝结时间,还具有增强、减缩等作用。

制造膨胀水泥时,石膏还就是一种膨胀组分,赋予水泥以膨胀等性能,但水泥中得三氧化硫含量过多,却会引起水泥体积安定性不良等问题,因此,在水泥生产过程中必须严格控制水泥中得三氧化硫含量。

测定水泥中三氧化硫含量得方法多种,如硫酸钡质量法、磷酸溶样-氯化亚锡还原-碘量法以及离子交换法等。

一、 测定原理1. 硫酸钡质量法得测定原理用盐酸分解试样,时试样中不同形态得硫酸全部转变成可溶性得硫酸盐 ,以氯化钡沉淀剂,使之生成硫酸钡沉淀。

该沉淀得溶解度极小,化学性质非常稳定,经灼烧后称重,再换算得出三氧化硫得含量,反应式如下:=↓(白色)2. 碘量法得测定原理水泥中得硫主要以硫酸盐硫(石膏)存在,部分硫存在于硫化钙、硫化亚锰、硫化亚铁等硫化物中。

用磷酸溶解水泥试样时,水泥中得硫化物与磷酸发生下列反应,生成磷酸盐与硫化氢气体,其反应式如下:3CaS ＋2=+3S ↑3MnS+2=+3S ↑3FeS+2=+3S ↑在有还原剂并加热得条件下,用浓磷酸溶解试样时,不仅硫化物与磷酸发生上述反应,硫酸盐也将与磷酸反应,生成得硫酸与还原剂氯化亚锡发生氧化还原反应,放出硫化氢气体。

根据碘酸钾溶液(加有碘化钾)在酸性溶液中析出碘得性质,在H2S 得吸收液中加入过量得碘酸钾标准溶液,使在溶液酸化时析出碘,并与硫化氢作用,剩余得碘则用硫代硫酸钠回滴,其反应式如下:利用上述反应,先用磷酸处理试样,使水泥中得硫化物生成硫化氢溢出,然后用氯化亚锡-磷酸溶液处理试样,测定试样中得硫酸盐。

3.离子交换法得测定原理水泥中得三氧化硫主要来自石膏,在强酸性阳离子交换树脂R-SO 3·H 得作用下,石膏在水中迅速溶解,离解成Ca 2+与,Ca 2+迅速与树脂酸性基团得H +进行交换,析出H +,它与石膏离解所得生成硫酸,直至石膏全部溶解,其离子交换反应式为:2+2-44332CaSO Ca +SO +2R-SO H)R-SO )Ca+2H （固体）（（ ⑴ ⑵在石膏与树脂发生离子交换得同时,水泥中得C 3S 等矿物将发生水解,生成氢氧化钙与硅酸:⑶所得Ca(OH)2,一部分与树脂发生离子交换;另一部分与H2SO4作用,生成CaSO4再与树脂交换,反应式为:⑷⑸⑹熟料矿物水解,当水解产物参与离子交换达到平衡时,并不影响石膏与树脂进行交换生成得H2SO4量,但使树脂消耗量增加,同时,溶液中硅酸含量得增加,使溶液PH值减少,用NaOH 滴定滤液时,所用指示剂必须与进入溶液得硅酸量相适应。

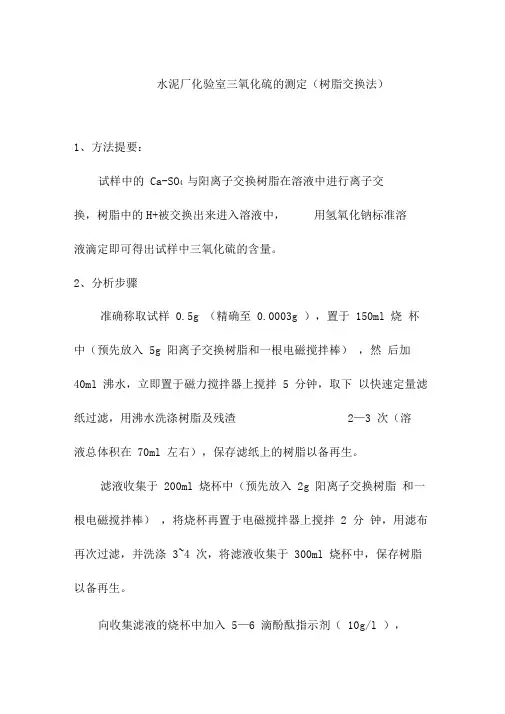

水泥厂化验室三氧化硫的测定（树脂交换法）1、方法提要：试样中的 Ca-SO4 与阳离子交换树脂在溶液中进行离子交换，树脂中的H+被交换出来进入溶液中，用氢氧化钠标准溶液滴定即可得出试样中三氧化硫的含量。

2、分析步骤准确称取试样 0.5g （精确至 0.0003g ），置于 150ml 烧杯中（预先放入 5g 阳离子交换树脂和一根电磁搅拌棒），然后加40ml 沸水，立即置于磁力搅拌器上搅拌 5 分钟，取下以快速定量滤纸过滤，用沸水洗涤树脂及残渣2—3 次（溶液总体积在 70ml 左右），保存滤纸上的树脂以备再生。

滤液收集于 200ml 烧杯中（预先放入 2g 阳离子交换树脂和一根电磁搅拌棒），将烧杯再置于电磁搅拌器上搅拌 2 分钟，用滤布再次过滤，并洗涤 3~4 次，将滤液收集于 300ml 烧杯中，保存树脂以备再生。

向收集滤液的烧杯中加入 5—6 滴酚酞指示剂（ 10g/l ），以0.05mol/l的NaOH标准滴定溶液滴定至溶液出现微红色(30秒不消失)。

3、结果表示：三氧化硫的百分含量按下式计算：T so/ VSO= x 100m式中：T soe------每毫升NaOH标准溶液相当于三氧化硫的克数( g/ml )V——滴定消耗NaOH标准溶液的毫升数(ml) m 试样质量(g)f-CaO 的测定方法A:甘油酒精法：1、方法提要熟料与甘油混合后，熟料中的游离钙与甘油化合（MgO不与甘油发生反应），生成弱酸性的甘油酸钙，并溶于溶液中，酚酞指示剂使溶液呈红色，用苯甲酸无水乙醇溶液滴定生成的甘油酸钙至溶液退色，由苯甲酸消耗量可求出游离钙的含量。

2、分析步骤准确称取熟料试样0.5g，置于150ml洁净干燥锥形瓶中，加15ml无水甘油无水乙醇溶液，摇动使试样分散均匀，装上循环冷凝器，放在有石棉网的低温电炉上加热到微沸，并保持30分钟，加热完毕，关上电炉。

取下锥形瓶立即用 0.10mol/l的苯甲酸无水乙醇溶液滴定至红色消失。

水泥中三氧化硫快速测定方法试验引言：水泥是一种常用的建筑材料，但含有过多的三氧化硫会对环境和人体健康造成危害。

因此，快速准确地测定水泥中三氧化硫的含量对于质量控制非常重要。

本实验旨在探索一种快速测定水泥中三氧化硫含量的方法，并验证其准确性和可行性。

实验方法：1.准备工作:b)准备所需的实验仪器和试剂，包括pH计、分光光度计、硫酸铵、三氧化硫标准溶液等。

c)根据实验需要，将水泥样品研磨成细粉并过筛，以确保样品的均匀性和粒度一致性。

2.实验步骤：a)取一定质量的水泥样品（约10克），并加入适量的精确称量的硫酸铵。

b)将混合物转移至一个适量的容器中，并用试剂枪加入适量的去离子水，使混合物溶解并形成均一的溶液。

c)将溶液的pH值调节到指定范围（例如pH=5-6），可以使用pH计进行测定和调整。

d)用分光光度计在特定波长下测定溶液的吸光度，并根据标准曲线计算出三氧化硫的浓度。

3.质量控制：a)同时进行多个水泥样品的测定，以确保实验数据的可靠性和准确性。

b)制备一系列不同浓度的三氧化硫标准溶液，并每次进行实验前都进行校准。

c)对样品进行重复测定，以计算平均值和相对标准偏差（RSD）。

结果与讨论：1.针对不同厂家、不同类型的水泥样品进行了同样的实验操作，并得到了相应的三氧化硫浓度测定结果。

2.利用标准曲线对测定结果进行了计算和验证。

3.对多个水泥样品进行了重复测定，并计算了平均值和RSD。

4.对实验结果进行了讨论和分析，并与国家标准进行了比较和评估。

结论：本实验探索了一种快速测定水泥中三氧化硫含量的方法，并验证了其准确性和可行性。

该方法可以用于水泥生产过程中的质量控制和环境保护监测。

然而，需要进一步的研究和实验，以确保该方法在不同水泥样品中的适用性和可靠性。

四川广元高力水泥实业有限公司三氧化硫的测定检验规程目的：规定三氧化硫的测定检验操作步骤及操作标准化，确保生产在受控状态下进行。

范围：适用于水泥、石膏中三氧化硫的检测。

程序：1、本规程三氧化硫的测定方法为硫酸钡重量法。

2、方法提要：在酸性溶液中，用氯化钡溶液沉淀硫酸盐，经过滤灼烧后，以硫酸钡形式称量。

测定结果以三氧化硫计。

3、分析步骤：），精确至0.0001g，置于200毫升烧杯中，加入准确称取试样约0.5克（m1约40毫升水，搅拌使试样完全分散，在不断搅拌下加入10毫升（1＋1）盐酸，用平头玻璃棒压碎块状物使其分解完全。

加热煮沸并保持微沸（5±0.5）分钟。

用中速滤纸过滤，用热水洗涤10～12次，滤液及洗液收集于400ml烧杯中。

加水稀释至约250ml，玻璃棒底部压一小片定量滤纸，盖上表面皿，加热煮沸，在微沸下从杯口缓慢逐滴加入10 ml热的氯化钡溶液，继续微沸3分钟以上使沉淀良好地形成，然后在常温下静置12h～24h或温热处静置至少4h（仲裁分析应在常温下静置12h～24h），此时溶液体积应保持在约200ml。

用慢速定量滤纸过滤，以温水洗涤，直至检验无氯离子为止。

将沉淀及滤纸一并移入已灼烧恒量的瓷坩埚中，灰化完全后，放入800～950℃的高温炉内灼烧30分钟，取出坩埚，置于干燥器中冷却至室温，称量。

反复灼烧，直至恒重。

4、结果的计算与表示：按下式计算：试样中三氧化硫的质量分数wso3m×0.3432= × 100Wso3m1式中：—三氧化硫的质量分数，%；Wso3M—灼烧后沉淀的质量，单位为克（g）；2—试样的质量，单位为克（g）；m10.343—硫酸钡对三氧化硫的换算系数。

本规程从2010年7月1日起执行！四川广元高力水泥实业有限公司化验室2010年6月16日编写：罗天德审核：郑锋批准：罗洪辉1。

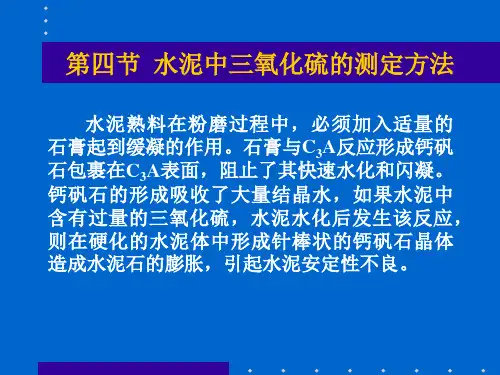

实验名称：水泥中三氧化硫含量的测定水泥中的SO3可以有效地控制和调节水泥的凝结时间, 还可以提高强度,降低收缩性, 改善抗冻、耐蚀和抗渗性等物理性能。

但SO3超过一定限量后, 会引起水化后水泥石的体积膨胀, 破坏水泥石结构。

因此在水泥检测中, 三氧化硫的测定比较重要。

一．实验目的1.了解硫酸钡重量法测定SO3的原理及方法；2.测定水泥中SO3的含量；二．实验原理将水泥试样经酸溶后, 一次分离不溶残渣等, 加入适量的氯化钡溶液, 使溶液中的SO42-和加入的Ba2+离子生成BaSO4沉淀。

=↓(白色)沉淀经过样品溶解、沉淀、过滤、洗涤、灰化、灼烧和称量后,即可得到硫酸钡的质量, 进而可计算出试样中的三氧化硫的含量。

三．实验器材：实验仪器：一个500mL烧杯、一个250mL烧杯、一个100mL烧杯、一个50ml 量筒、定性/定量滤纸、过滤漏斗、玻璃棒、高温炉、胶头滴管、分析天平、铁架台、坩埚、马弗炉；实验原料：盐酸（1+1）、氯化钡溶液（100g/L）、硝酸银溶液（5g/L）、水泥、蒸馏水；四．实验过程⒈试样制备取具有代表性的均匀样品，采用四分法缩分至100g左右，经0.08mm方孔筛筛析，用磁铁吸去筛余物中的金属铁，将筛余物经过研磨后使其全部通过0.08mm 方孔筛，将样品充分混匀后，装入带有磨口塞的瓶中并密封。

⒉测定步骤1) 称取约0.5g 试样（m ），精确至0.0001g ：2) 置于100mL 烧杯中，加入30～40mL 水使其分散；3) 加10mL 盐酸（1+1），用平头玻璃棒压碎块状物，慢慢地加热溶液，直至水泥分解完全；4) 将溶液加热微沸5min ，用定量滤纸过滤，用热水洗涤10～12次；5) 凋整滤液体积至200mL ～250mL ，煮沸，在搅拌下滴加10mL 热的氯化钡溶液，继续煮沸10分钟；6) 移至温热处静置4h 或过夜（此时溶液的体积应保持在200mL 左右）；7) 用定性滤纸过滤，用温水洗涤，用硝酸银溶液直至检验无氯离子为止；8) 将沉淀及滤纸一并移入已灼烧恒量的瓷坩埚中，灰化后在800℃的马弗炉内灼烧60min ；9) 取出坩埚置于干燥器中冷却至室温，称量；试样中三氧化硫含量按式（1）计算： 13m 0.343SO (%=100%m⨯⨯） （1） 式中 m 1——灼烧后沉淀的质量，g ；m ——试样的质量，g ；0.343——硫酸钡对三氧化硫的换算系数；同一试样应分别测两次，两次结果的绝对误差应在0.15％以内，如超出允许范围，应在短时间内进行第三次测定，若结果与前两次或任一次分析结果之差符合规定，则取平均值，否则，应查找原因，重新按上述规定进行分析。

水泥三氧化硫含量试验硫酸钡重量法1. 引言水泥是一种广泛应用于建筑行业的重要材料，而其中的三氧化硫（SO3）含量是评估水泥质量的重要指标之一。

高含量的SO3会导致水泥熟料矿物相组成发生变化，从而对混凝土的强度和耐久性产生不利影响。

准确测定水泥中的SO3含量对于保证建筑物的结构安全和使用寿命至关重要。

本文将介绍一种常用的试验方法——硫酸钡重量法，用于测定水泥中三氧化硫的含量。

该方法基于SO3与BaCl2反应生成沉淀的原理，通过称量沉淀物得出SO3含量。

2. 实验步骤2.1 准备工作•将所需试剂准备好，包括稀盐酸（HCl）、硝酸银（AgNO3）、硝酸钡（Ba(NO3)2）等。

•准备所需仪器设备，包括天平、热板、玻璃容器等。

2.2 样品处理•将水泥样品研磨成细粉，并过筛以确保颗粒均匀。

•取约2克水泥样品，加入250毫升的稀盐酸中，用热板进行加热，使其完全溶解。

•加入适量硝酸银溶液，使其中的氯离子全部与硝酸银反应生成沉淀。

•过滤沉淀物，并用去离子水洗涤至无氯离子残留。

2.3 沉淀生成•将过滤后的溶液转移至锥形瓶中，加入适量的硝酸钡溶液。

•用去离子水将锥形瓶中的溶液稀释至一定体积，并充分搅拌。

2.4 沉淀收集•将锥形瓶中的溶液静置一段时间，待沉淀充分生成。

•将沉淀物用滤纸过滤，并用去离子水洗涤至无杂质残留。

•将滤纸与沉淀物一起转移到预先称重的钢模中。

2.5 沉淀干燥•将钢模放入烘箱中，以恒定的温度和时间进行干燥。

•取出钢模，冷却至室温后，用天平称量沉淀物的质量。

3. 结果计算3.1 确定SO3质量•记录沉淀物的质量（m1）。

•计算SO3的质量（m2）：m2 = m1 × (233.4/233)。

3.2 计算SO3含量•根据水泥样品的质量（m0）和SO3的质量（m2），计算SO3含量：SO3含量= m2/m0 × 100%。

4. 实验注意事项•操作过程中需佩戴防护手套和护目镜，避免试剂接触皮肤和眼睛。

重量法测定水泥中三氧化硫的方法1.基本原理[1]在酸性溶液中，用氯化钡溶液沉淀硫酸盐，即采用Ba2+离子将SO42-离子沉淀为BaSO4，沉淀经过滤、洗涤和灼烧后，以硫酸钡形式称量。

从而求得S、SO3或SO42-离子含量，测定结果以三氧化硫计。

2.仪器和试剂仪器：高温炉、坩埚、定量滤纸、电炉试剂：盐酸溶液：1:1（体积比）氯化钡溶液：10%（质量与体积之比）硝酸银溶液：1%（质量与体积之比）为克服硝酸银在水中发生水解和预防硝酸银见光分解，须将1g硝酸银溶解在适量水中，而后加入10ml浓硝酸，再稀释至100ml，并储存在棕色瓶中。

3.分析步骤3.1称取试样0.5g于200ml烧杯中，加40ml蒸馏水分散湿润试样，搅拌使试样完全分解，在搅拌下加入10ml盐酸溶液（1：1），用平头玻璃棒压碎块状物，置于电炉上微沸（5±0.5）min，取下冷却，用定量中速滤纸过滤，用热水洗涤10～12次，滤液及洗液收集于400ml 烧杯。

加水稀释至约250ml，加热煮沸3.2滤液于电炉上微沸时，从杯口缓慢逐滴加入10ml热的氯化钡溶液，继续微沸3min以上使沉淀良好地形成，然后在常温处静置12h～24h或温热处静置至少4h，此时溶液体积应保持在约200ml。

3.3进行第二次过滤，用定量慢速滤纸过滤，以温水洗涤，洗至无白色沉淀，用1%的硝酸银溶液检验。

3.4将滤纸移入已灼烧恒量的坩埚中，于电炉中灰化完全后，放入800℃～950℃的高温炉内灼烧30min，取出坩埚，置于干燥器中冷却至室温，称量。

反复灼烧直至恒量。

3.5计算： 3.6操作流程：称样→分解→第一次过滤→沉淀→第二次过滤→灰化→灼烧→称量沉淀→数据处理4.操作要求及注意事项4.1测定条件 4.1.1除去酸不溶物由于试样中含有SiO2.，用盐酸溶解试样时SiO2可能部分成硅酸凝胶析出影响测定，因此试样分解后，用中速定量滤纸过滤除去酸不溶物。

4.1.2控制溶液酸度在0.25～0.3mol/l左右（1）在这种酸度下进行沉淀，可防止生成BaCO3、Ba(PO4)2、BaHPO4、Ba(OH)2等沉淀。

水泥中三氧化硫含量的测定水泥中的三氧化硫是由石膏、熟料（特别是以石膏作矿化剂煅烧的熟料）或混合材料引入，在水泥制造时加入适量石膏可以调节凝结时间，还具有增强、减缩等作用。

制造膨胀水泥时，石膏还是一种膨胀组分，赋予水泥以膨胀等性能，但水泥中的三氧化硫含量过多，却会引起水泥体积安定性不良等问题，因此，在水泥生产过程中必须严格控制水泥中的三氧化硫含量。

测定水泥中三氧化硫含量的方法多种，如硫酸钡质量法、磷酸溶样-氯化亚锡还原- 碘量法以及离子交换法等。

一、测定原理1.硫酸钡质量法的测定原理用盐酸分解试样，时试样中不同形态的硫酸全部转变成可溶性的硫酸盐，以氯化钡沉淀剂，使之生成硫酸钡沉淀。

该沉淀的溶解度极小，化学性质非常稳定，经灼烧后称重，再换算得出三氧化硫的含量，反应式如下：=↓(白色 )2.碘量法的测定原理水泥中的硫主要以硫酸盐硫（石膏）存在，部分硫存在于硫化钙、硫化亚锰、硫化亚铁等硫化物中。

用磷酸溶解水泥试样时，水泥中的硫化物与磷酸发生下列反应，生成磷酸盐和硫化氢气体，其反应式如下:3CaS＋2=+3S↑3MnS+2=+3S↑3FeS+2=+3S↑在有还原剂并加热的条件下，用浓磷酸溶解试样时，不仅硫化物与磷酸发生上述反应，硫酸盐也将与磷酸反应，生成的硫酸与还原剂氯化亚锡发生氧化还原反应，放出硫化氢气体。

3CaSO 4 +2H 3 PO 4 =Ca 3 (PO 4 ) 2 +3H 2PO 4 3H 2SO 4 +12SnCl 2 =6SnCl 4 +6SnO 2 +3H 2S根据碘酸钾溶液 （加有碘化钾） 在酸性溶液中析出碘的性质， 在 H2S 的吸收液中加入过量的碘酸钾标准溶液， 使在溶液酸化时析出碘， 并与硫化氢作用， 剩余的碘则用硫代硫酸钠回滴，其反应式如下：IO -3+5I - +6H + =3I 2 +3H 2OH 2S+I 2 =2HI+S2Na 2S 2O 3 +I 2 =2NaI+Na 2S 4 O 6利用上述反应， 先用磷酸处理试样， 使水泥中的硫化物生成硫化氢溢出，然后用氯化亚锡- 磷酸溶液处理试样，测定试样中的硫酸盐。

三氧化硫测定规程（离子交换法）
1.目的
为保证水泥分析的准确性和操作的规范性，特制定本规程。

2.范围
用于水泥分析。

3.引用标准
水泥及其原材料化学分析
GB176-2008 水泥化学分析
4.内容
准确称取约0.2g 水泥试样,精确至0.0001g,置于预先放入5g 树脂100ml 热水及一根磁力搅拌棒的150ml 烧杯中,摇动烧杯使试样分散，然后加40ml 沸水，立即置于电磁搅拌器上搅拌10 min ，取下以快速定性滤纸过滤，用热水洗涤树脂残渣4-5次（每次洗液不超过15ml 并过滤），滤液收集于预先放有2 g 树脂及一根磁力搅拌棒的150ml 烧杯中（此时溶液体积在100ml 左右）。

将烧杯再置于电磁搅拌器上，搅拌3 min ，取下以快速定性滤纸过滤，以热水冲洗烧杯与滤纸的树脂5-6次，滤液及洗液收集与300 ml 烧杯中。

向溶液中加5-6滴酚酞指示剂（1%（W/V ））乙醇溶液，用0.06mol/L 氢氧化钠标准滴定溶液滴定至微红色,保存滤纸上的树脂当下次分析第一次交换用。

三氧化硫的百分含量按下式计算:
式中: T SO3-----每毫升氢氧化钠标准溶液相当于三氧化硫的毫克数;
V---滴定时消耗氢氧化钠标准溶液的体积;
M----试料的质量
100
33⨯⨯=m V
T SO SO
5.附则
5.1 本规程由品质处起草并归口管理。

5.2 本规程于2004年6月发布并实施，2009年6月第二次修订再版。
