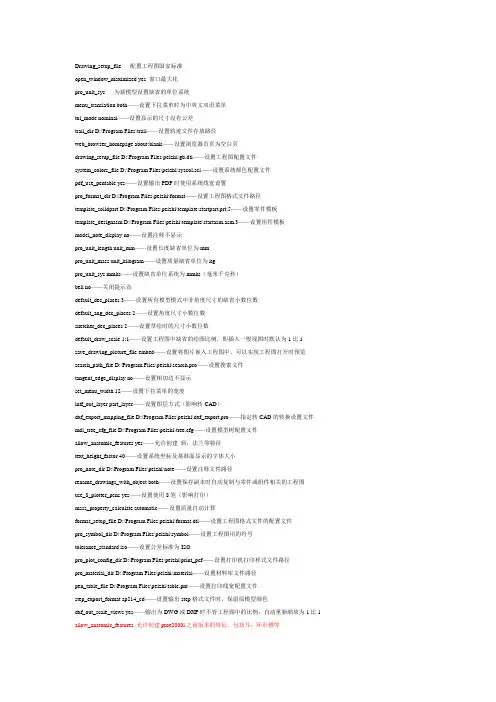

Drawing_setup_file 配置工程图国家标准
open_window_maximized yes 窗口最大化
pro_unit_sys 为新模型设置缺省的单位系统
menu_translation both——设置下拉菜单时为中英文双语菜单
tol_mode nominal——设置显示的尺寸没有公差
trail_dir D:\Program Files\trail——设置轨迹文件存放路径
web_browser_homepage about:blank——设置浏览器首页为空白页
drawing_setup_file D:\Program Files\peizhi\gb.dtl——设置工程图配置文件
system_colors_file D:\Program Files\peizhi\syscol.scl——设置系统颜色配置文件
pdf_use_pentable yes——设置输出PDF时使用系统线宽设置
pro_format_dir D:\Program Files\peizhi\format——设置工程图格式文件路径
template_solidpart D:\Program Files\peizhi\template\startpart.prt.5——设置零件模板
template_designasm D:\Program Files\peizhi\template\startasm.asm.3——设置组件模板
model_note_display no——设置注释不显示
pro_unit_length unit_mm——设置长度缺省单位为mm
pro_unit_mass unit_kilogram——设置质量缺省单位为kg
pro_unit_sys mmks——设置缺省单位系统为mmks（毫米千克秒）
bell no——关闭提示音
default_dec_places 3——设置所有模型模式中非角度尺寸的缺省小数位数
蓝深职业技术学校
刘建主编

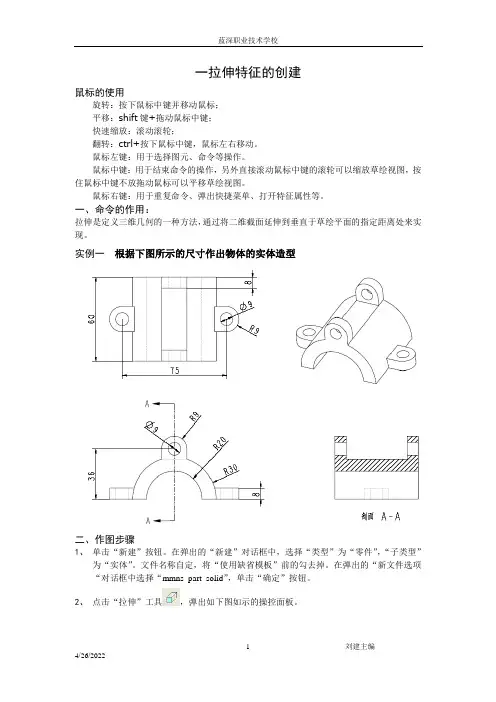

4/26/2022 1 一拉伸特征的创建
鼠标的使用
旋转：按下鼠标中键并移动鼠标；
平移：shift键+拖动鼠标中键；
快速缩放：滚动滚轮；
翻转：ctrl+按下鼠标中键，鼠标左右移动。
鼠标左键：用于选择图元、命令等操作。
鼠标中键：用于结束命令的操作，另外直接滚动鼠标中键的滚轮可以缩放草绘视图，按住鼠标中键不放拖动鼠标可以平移草绘视图。
鼠标右键：用于重复命令、弹出快捷菜单、打开特征属性等。
一、命令的作用：
拉伸是定义三维几何的一种方法，通过将二维截面延伸到垂直于草绘平面的指定距离处来实现。
实例一 根据下图所示的尺寸作出物体的实体造型
二、作图步骤
1、 单击“新建”按钮。在弹出的“新建”对话框中，选择“类型”为“零件”，“子类型”为“实体”。文件名称自定，将“使用缺省模板”前的勾去掉。在弹出的“新文件选项“对话框中选择“mmns_part_solid”，单击“确定”按钮。
2、 点击“拉伸”工具，弹出如下图如示的操控面板。 蓝深职业技术学校
刘建主编
4/26/2022 2
3、 单击“放置”按钮，单击“定义”按钮。在弹出的草绘对话框中选择“草绘平面”为“FRONT”平面，“参照平面”和“参照方向”使用默认的平面。
4、 单击“草绘”按钮，绘制如下图所示草绘图形。（注意所添加的约束）
5、 单击，完成草绘图形。在拉伸面板中的。单击。
6、 单击“拉伸”工具，在面板中单击“放置“按钮，单击“定义”按钮，草绘平面“TOP”，参照平面使用默认的。单击“草绘”按钮。绘制如下图所示的二维截面

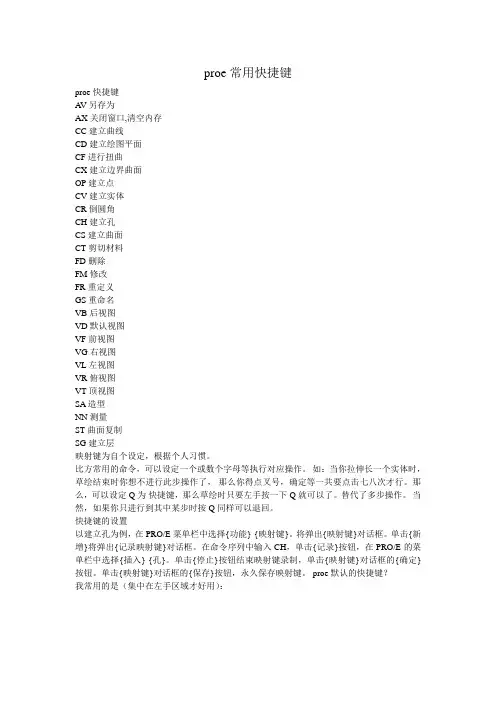

proe常用快捷键
proe快捷键
AV 另存为
AX 关闭窗口,清空内存
CC 建立曲线
CD 建立绘图平面
CF 进行扭曲
CX 建立边界曲面
OP 建立点
CV 建立实体
CR 倒圆角
CH 建立孔
CS 建立曲面
CT 剪切材料
FD 删除
FM 修改
FR 重定义
GS 重命名
VB 后视图
VD 默认视图
VF 前视图
VG 右视图
VL 左视图
VR 俯视图
VT 顶视图
SA 造型
NN 测量
ST 曲面复制
SG 建立层
映射键为自个设定，根据个人习惯。
比方常用的命令，可以设定一个或数个字母等执行对应操作。 如：当你拉伸长一个实体时，草绘结束时你想不进行此步操作了， 那么你得点叉号，确定等一共要点击七八次才行。那么，可以设定Q为 快捷键，那么草绘时只要左手按一下Q就可以了。替代了多步操作。 当然，如果你只进行到其中某步时按Q同样可以退回。
快捷键的设置
以建立孔为例，在PRO/E菜单栏中选择{功能}-{映射键}。将弹出{映射键}对话框。单击{新增}将弹出{记录映射键}对话框。在命令序列中输入CH，单击{记录}按钮，在PRO/E的菜单栏中选择{插入}-{孔}。单击{停止}按钮结束映射键录制，单击{映射键}对话框的{确定}按钮。单击{映射键}对话框的{保存}按钮，永久保存映射键。 proe默认的快捷键？
我常用的是（集中在左手区域才好用）：
ctrl+g：再生（超级常用）
ctrl+s：保存（超级常用）
alt+i,d,d,m：插入merge特征（超级常用）
alt+e,u,(enter),a：恢复特征（很常用）
alt+i,d,(enter),i：插入界面（很常用）
alt+i,d,d,m：插入merge特征（超级常用）
alt+f,e,d：从内存中删除不显示的文档（常用）
alt+t,r：关系（常用）
Pro/E 常用快捷键命令：
1 显示或隐藏基准面 rr 旋转
2 显示或隐藏轴 in 标记
3 显示或隐藏基准点 sb 扫描混合
4 显示或隐藏坐标系 sc 扫描-切口
5 从内存中将当前未显示对象拭除 sp 扫描-伸出项
6 关闭当前对象窗口 sx 修改选中目标的属性
7 保存副本 ss 扫描-曲面
F1 新建文件 tr 动态修剪
F2 文件打开 u 使用边
F3 选取工作目录 vv 可变截面扫描
F4 系统颜色-白底 vs 打开现实和拭除对话方块
F5 系统颜色-默认 yy 造型
F6 约束 pp阵列
bb 边界混合
bc 混合-切口
bp 混合-伸出项
bs 混合-曲面
c 圆
da 测量角度
dc 坐标系
dd 测量距离
df 测量面积
dg 测量线长
di 尺寸标注
ds 草绘
dv 基准曲线
dx 基准轴
dz 测量直径
ee 拉伸
eg 删除log文件
er 取代
ff 倒圆角
gg 拨模
hc 螺旋扫描-切口
hp 螺旋扫描-伸出项
hs 螺旋扫描-曲面
hh 孔
ll 直线
mm 边倒角
mi 镜像
oo 偏距边
