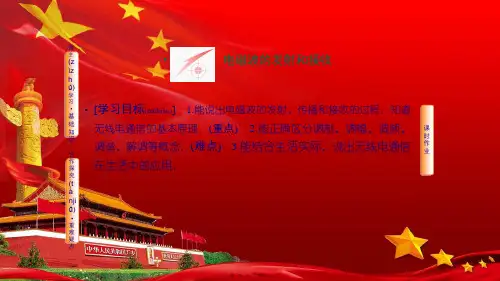

高中物理第十四章3电磁波的发射和接收课件选修34高二选修34物理课件

第14章 第3节

基础夯实

一、选择题(1～3题为单选题，4、5题为多选题)

1．电磁场理论的建立，促进了现代社会的发展，下列应用中，同时使用了电磁波接收和发射技术的电器是( D )

A．微波炉 B．收音机

C．电视机 D．手机

解析：微波炉、收音机、电视机、手机等都要利用电磁波传递信息，但同时使用了电磁波接收和发射技术的电器只有手机，故D正确，A、B、C错误。

2．简单的、比较有效的电磁波的发射装置，至少应具备以下电路中的( B )

①调谐电路；②调制电路；③高频振荡电路；④开放振荡电路

A．①②③ B．②③④

C．①④ D．①②④

解析：比较有效的发射电磁波的装置应该有调制电路、高频振荡电路和开放振荡电路。调制电路是把需要发射的信号装载在高频电磁波上才能发射出去，高频振荡电路能产生高频电磁波，开放振荡电路能把电磁波发送的更远。而调谐电路是在接收端需要的电路。

3．电视机的室外天线能把电信号接收下来，是因为( A )

A．天线处在变化的电磁场中，天线中产生感应电流，相当于电源，通过馈线输送给LC电路

B．天线只处于变化的电场中，天线中产生感应电流，相当于电源，通过馈线输送给LC电路

C．天线只是选择地接收某电台信号，而其他电视台信号则不接收

D．天线将电磁波传输到电视机内

解析：室外天线处于空间变化的电磁场中，天线中产生了感应电流，此电流通过馈线输送给LC电路，此电流中空间各电台信号激起的电流均存在，但只有频率与调谐电路频率相等的电信号对应电流最强，然后再通过解调处理进入后面的电路，故选项A正确，B、C、D错误。

4．下列关于无线电波的叙述正确的是( AD )

A．无线电波是波长从几十千米到几毫米的电磁波 B．无线电波在任何介质中传播速度均为3.0×108 m/s

C．无线电波不能产生干涉和衍射现象

D．无线电波由真空进入介质传播时，波长变短

解析：无线电波的波长是从几十千米到几毫米的电磁波，故选项A正确；干涉、衍射是一切波都具有的特性，故选项C错误；无线电波由真空进入介质时，波速变小，故选项B错误；由v＝λf知，频率不变，波速变小，波长变短，故选项D正确。

训练6 习题课：法拉第电磁感应定律的应用(二)

[概念规律题组]

1．如图1甲所示，有一面积为150 cm2的金属环，电阻为0.1 Ω，在环中100 cm2的同心圆面上存在如图乙所示的变化的磁场，在0.1 s到0.2 s的时间内环中感应电动势为________，金属环产生的焦耳热为________．

图1

2.如图2所示，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂

直于纸面向里，磁场上边界b和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上、下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c(位于磁场中)和d时，线圈所受到的磁场力的大小分别为Fb、Fc和Fd，则 ( ) 图2

A．Fd>Fc>Fb B．Fc

C．Fc>Fb>Fd D．Fc

3.如图3所示，在一匀强磁场中有一U形导线框abcd，线框处于水平

面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则 ( ) 图3

A．ef将减速向右运动，但不是匀减速

B．ef将匀减速向右运动，最后停止

C．ef将匀速向右运动

D．ef将往返运动

4.如图4所示，虚线上方空间有匀强磁场，磁场方向垂直纸面向里，

直角扇形导线框绕垂直于纸面的轴O以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点，那么，下列图中能正确表示线框转动一周感应电流变化情况的是 ( ) 图4

[方法技巧题组]

5.如图5所示，水平放置的平行金属导轨，相距L＝0.50 m，左端接一

电阻R＝0.20 Ω，磁感应强度B＝0.40 T的匀强磁场方向垂直于导轨平面，导体棒ab垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计，当ab以v＝4.0 m/s的速度水平向右匀速滑动时，求： 图5

第四节 信息化社会

1．(单选)商场里常用电子秤，电子秤中使用的是( )

A．温度传感器 B．压力传感器

C．超声传感器 D．红外线传感器

解析：传感器能将温度、力、声、光等非电学量转化的电压、电流等电学量的元件．电子秤能将受力的信息转化为电信号故电子秤中使用的是压力传感器．

答案：B

2．(单选)传感器在各种测量和自动控制系统中起到的作用是( )

A．消化器官 B．呼吸器官

C．感觉器官 D．运动器官

解析：传感器在各种测量和自动控制系统中起感觉器官的作用．

答案：C

3．(单选)数字信号与模拟信号相比具有很多的优点．下列各项中不是数字信号优点的是( )

A．抗干扰能力强 B．容易加密

C．便于计算机处理 D．传输简单

解析：数字信号抗干扰能力强，容易加密，便于用计算机处理，可以将声音、图像和各种数据转化为数字信号，因此可以综合传输声音、图像和各种数据．

答案：D

4．(单选)用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程，下列属于这类传感器的是( )

A．红外线警报器

B．走廊照明灯的声控开关

C．自动洗衣机中的压力传感装置

D．电饭煲中控制加热和保温的温控器

解析：红外线警报器的工作原理是：如果有人通过红外线可以察觉得到的范围，那么红外线警报器就会发出信号，并与触点接通，使灯点亮且发出警报．因此，红外线警报器的工作过程是将光信号转化为电信号，A选项正确．而B选项是将声音信号转换为电信号的过程，C选项是利用压力来传递信息的过程，D选项是通过温度来控制的过程，所以B、C、D均错．

答案：A

5．(单选)唱卡拉OK用的话筒内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号．下列说法正确的是( )

A．该传感器是根据电流的磁效应进行工作的

物理选修1-1《电磁波及其应用》章节测试卷B

一、选择题1、目前雷达发射的电磁波频率多在200MHz至1000MHz的范围内．下列关于雷达和

电磁波说法正确的是（）A．真空中上述雷达发射的电磁波的波长范围在0.3m至1.5m之间

B．电磁波是由恒定不变的电场或磁场产生的

C．测出从发射电磁波到接收反射波的时间间隔可以确定雷达和目标的距离

D．波长越短的电磁波，反射性能越强

2、2008年9月27日，我国神舟七号航天员翟志刚首次实现了中国航天员在太空的舱

外活动（如图所示），神舟七号载人航天飞行取得了圆满成

功，这是我国航天发展史上的又一里程碑。舱外的航天员与

舱内的航天员近在咫尺，但要进行对话，一般需要利用

（）A．紫外线B．无线电波

C．γ射线D．X射线

3、如图所示是LC振荡电路及其中产生的振荡电流随时间变化的图象，电流的正方向

规定为顺时针方向，则在t1到t2时间内，电容器C

的极板上所带电量及其变化情况是（）A．上极板带正电，且电

量逐渐增加B．上极板带正电，且电量逐渐减小

C．下极板带正电，且电量逐渐增加

D．下极板带正电，且电量逐渐减小如图

4、关于电磁场和电磁波，下列说法中正确的是（）

A．均匀变化的电场在它的周围产生均匀变化的磁场

B．电磁波中每一处的电场强度和磁感应强度总是互相垂直，且与波的传播方向垂直

C．电磁波和机械波一样依赖于媒质传播

D

．只要空间中某个区域有振荡的电场或磁场，就能产生电磁波5、关于麦克斯韦电磁场理论，以下说法正确的是（）

A．在赫兹发现电磁波的实验基础上，麦克斯韦提出了完整的电磁场理论；

B．变化的磁场在周围的空间一定产生变化的电场；

C．变化的电场可以在周围的空间产生磁场；

D．麦克斯韦第一个预言了电磁波的存在，赫兹第一个用试验证明了电磁波的存在．

6．对处于图所示时刻的LC振荡电路，下列说法正确的是（）

A．电容器正在放电，电场能正转变成磁场能

B．电容器正在充电，电场能正转变成磁场能

C．电容器正在放电，磁场能正转变成电场能
