制动系工作原理

天机传动 天机传动

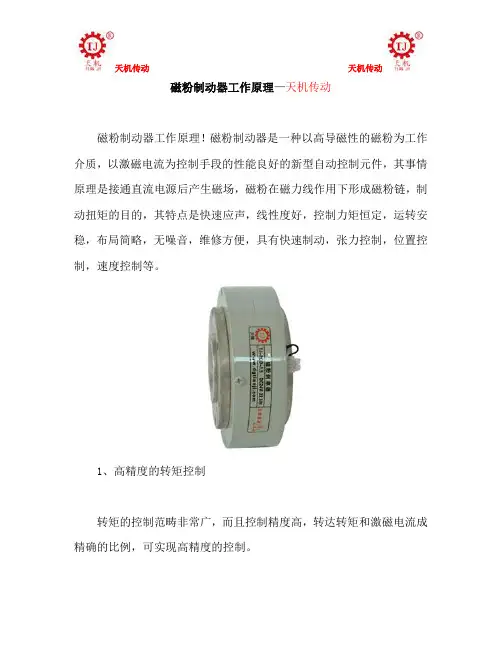

磁粉制动器工作原理—天机传动

磁粉制动器工作原理！磁粉制动器是一种以高导磁性的磁粉为工作介质，以激磁电流为控制手段的性能良好的新型自动控制元件，其事情原理是接通直流电源后产生磁场，磁粉在磁力线作用下形成磁粉链，制动扭矩的目的，其特点是快速应声，线性度好，控制力矩恒定，运转安稳，布局简略，无噪音，维修方便，具有快速制动，张力控制，位置控制，速度控制等。

1、高精度的转矩控制

转矩的控制范畴非常广，而且控制精度高，转达转矩和激磁电流成精确的比例，可实现高精度的控制。

天机传动 天机传动

天机传动 天机传动

2、良好的历久性、寿命长

接纳耐热、耐磨耗、耐氧化 、耐蚀性超强的超合金磁粉，寿命长。磁粉制动器工作原理。

3、稳固性轶群的定转矩特性

磁粉的磁气特性佳，而且粉粒相互之间的联合力稳固，滑动转矩非常稳固，与相对回转数没有干系能长期连结恒定的转矩。

4、连续滑动运转利用

散热结果精良而且接纳热变形均一的冷却布局，加上磁粉的高耐热性，容许连结与制动功率及滑动功率大，可以大概光滑油滑的滑动运转，不会引起震荡。

由天机传动提供

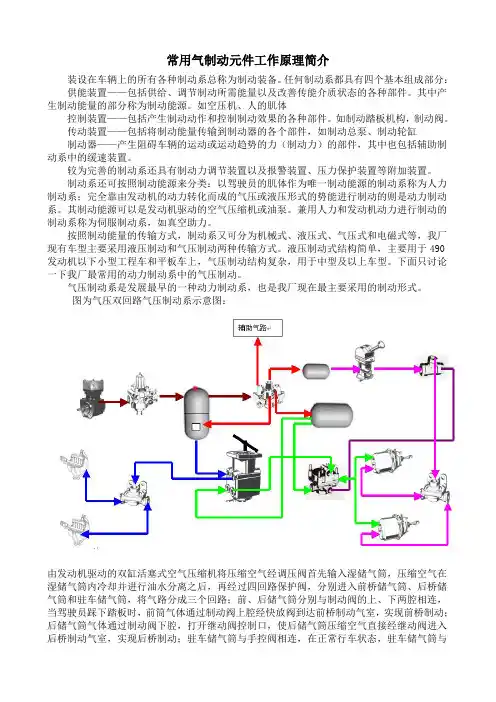

常用气制动元件工作原理简介

装设在车辆上的所有各种制动系总称为制动装备。任何制动系都具有四个基本组成部分：

供能装置——包括供给、调节制动所需能量以及改善传能介质状态的各种部件。其中产生制动能量的部分称为制动能源。如空压机、人的肌体

控制装置——包括产生制动动作和控制制动效果的各种部件。如制动踏板机构，制动阀。

传动装置——包括将制动能量传输到制动器的各个部件，如制动总泵、制动轮缸

制动器——产生阻碍车辆的运动或运动趋势的力（制动力）的部件，其中也包括辅助制动系中的缓速装置。

较为完善的制动系还具有制动力调节装置以及报警装置、压力保护装置等附加装置。

制动系还可按照制动能源来分类：以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系。其制动能源可以是发动机驱动的空气压缩机或油泵。兼用人力和发动机动力进行制动的制动系称为伺服制动系，如真空助力。

按照制动能量的传输方式，制动系又可分为机械式、液压式、气压式和电磁式等，我厂现有车型主要采用液压制动和气压制动两种传输方式。液压制动式结构简单，主要用于490发动机以下小型工程车和平板车上，气压制动结构复杂，用于中型及以上车型。下面只讨论一下我厂最常用的动力制动系中的气压制动。

气压制动系是发展最早的一种动力制动系，也是我厂现在最主要采用的制动形式。

图为气压双回路气压制动系示意图：

由发动机驱动的双缸活塞式空气压缩机将压缩空气经调压阀首先输入湿储气筒，压缩空气在湿储气筒内冷却并进行油水分离之后，再经过四回路保护阀，分别进入前桥储气筒、后桥储气筒和驻车储气筒，将气路分成三个回路；前、后储气筒分别与制动阀的上、下两腔相连，当驾驶员踩下踏板时，前筒气体通过制动阀上腔经快放阀到达前桥制动气室，实现前桥制动；后储气筒气体通过制动阀下腔，打开继动阀控制口，使后储气筒压缩空气直接经继动阀进入后桥制动气室，实现后桥制动；驻车储气筒与手控阀相连，在正常行车状态，驻车储气筒与手控阀和弹簧气室处于常通状态，当车辆停止时，将手刹手柄达到停车位置，阻断气源，弹簧气室内的压缩空气通过快放阀排入大气，实现驻车制动。

制动单元工作原理

制动单元是一种用于减速和停车的机械装置，常见于各类车辆中的制动系统中。它由制动器、制动片、制动盘（或制动鼓）组成，通过摩擦力将运动的车辆减速或停止。

制动单元的工作原理如下：

1. 传动力：当驾驶员踩下制动踏板时，通过踏板机构和传动杆将压力转化为力，传递给制动器。

2. 制动器：制动器通常由两个制动单元组成，每个单元内包含一对制动片。制动器分为湿式制动器和干式制动器两种类型。湿式制动器通过液压或气压作用，将制动片压紧在制动盘或制动鼓上，产生摩擦力。干式制动器则通过弹簧力将制动片压紧。

3. 摩擦力：制动片与制动盘（或制动鼓）接触后，由于两者之间的摩擦力，制动盘（或制动鼓）的转动速度减慢。

4. 减速和停车：制动器产生的摩擦力将运动的车辆逐渐减速，直到停车。

5. 散热：在制动的过程中，制动盘会因为摩擦而产生热量。制动单元通常会设计散热装置，如散热鳍片，以散发热量，保持制动效能。

总结来说，制动单元的工作原理是通过制动器产生的摩擦力，将车辆减速或停止。通过踏板机构和力传递装置，驾驶员的制动动作被传递到制动器上，从而实现车辆的制动。

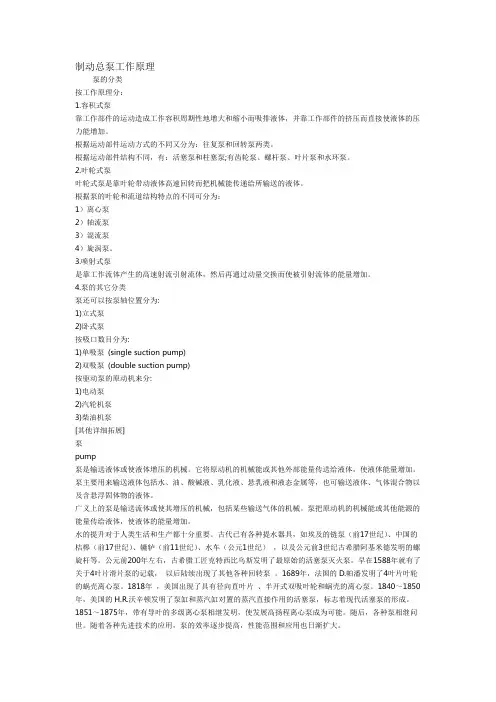

制动总泵工作原理

泵的分类

按工作原理分：

1.容积式泵

靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。

根据运动部件运动方式的不同又分为：往复泵和回转泵两类。

根据运动部件结构不同，有：活塞泵和柱塞泵;有齿轮泵、螺杆泵、叶片泵和水环泵。

2.叶轮式泵

叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。

根据泵的叶轮和流道结构特点的不同可分为：

1）离心泵

2）轴流泵

3）混流泵

4）旋涡泵。

3.喷射式泵

是靠工作流体产生的高速射流引射流体，然后再通过动量交换而使被引射流体的能量增加。

4.泵的其它分类

泵还可以按泵轴位置分为:

1)立式泵

2)卧式泵

按吸口数目分为:

1)单吸泵 (single suction pump)

2)双吸泵 (double suction pump)

按驱动泵的原动机来分:

1)电动泵

2)汽轮机泵

3)柴油机泵

[其他详细拓展]

泵

pump

泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。泵主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。

广义上的泵是输送流体或使其增压的机械，包括某些输送气体的机械。泵把原动机的机械能或其他能源的能量传给液体，使液体的能量增加。

水的提升对于人类生活和生产都十分重要。古代已有各种提水器具，如埃及的链泵（前17世纪）、中国的桔槔（前17世纪）、辘轳（前11世纪）、水车（公元1世纪） ，以及公元前3世纪古希腊阿基米德发明的螺旋杆等。公元前200年左右，古希腊工匠克特西比乌斯发明了最原始的活塞泵灭火泵。早在1588年就有了关于4叶片滑片泵的记载， 以后陆续出现了其他各种回转泵 。1689年，法国的D.帕潘发明了4叶片叶轮的蜗壳离心泵。1818年 ，美国出现了具有径向直叶片 、半开式双吸叶轮和蜗壳的离心泵。1840～1850年，美国的H.R.沃辛顿发明了泵缸和蒸汽缸对置的蒸汽直接作用的活塞泵，标志着现代活塞泵的形成。1851～1875年，带有导叶的多级离心泵相继发明，使发展高扬程离心泵成为可能。随后，各种泵相继问世。随着各种先进技术的应用，泵的效率逐步提高，性能范围和应用也日渐扩大。 泵的种类繁多，按工作原理可分为：①动力式泵，又叫叶轮式泵或叶片式泵，依靠旋转的叶轮对液体的动力作用，把能量连续地传递给液体，使液体的动能（为主）和压力能增加，随后通过压出室将动能转换为压力能，又可分为离心泵、轴流泵、部分流泵和旋涡泵等。②容积式泵，依靠包容液体的密封工作空间容积的周期性变化，把能量周期性地传递给液体，使液体的压力增加至将液体强行排出，根据工作元件的运动形式又可分为往复泵和回转泵。③其他类型的泵，以其他形式传递能量。如射流泵依靠高速喷射的工作流体将需输送的流体吸入泵后混合，进行动量交换以传递能量；水锤泵利用制动时流动中的部分水被升到一定高度传递能量 ；电磁泵是使通电的液态金属在电磁力作用下产生流动而实现输送。另外，泵也可按输送液体的性质、驱动方法、结构、用途等进行分类。
