变速器的工作原理

1 变速箱的基本工作原理

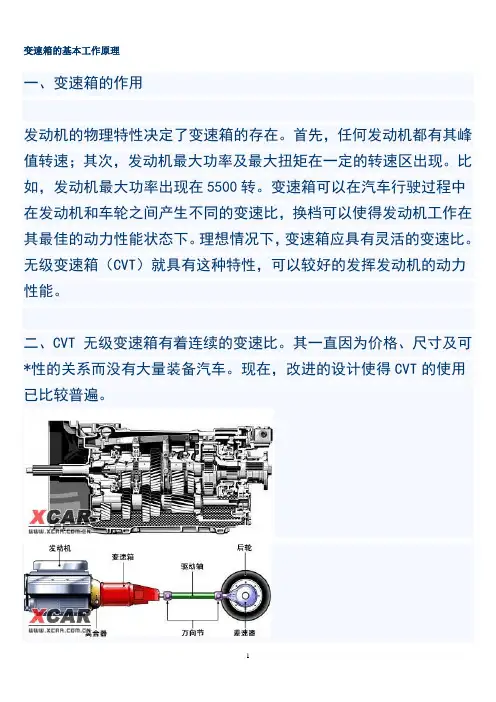

一、变速箱的作用

发动机的物理特性决定了变速箱的存在。首先，任何发动机都有其峰值转速；其次，发动机最大功率及最大扭矩在一定的转速区出现。比如，发动机最大功率出现在5500转。变速箱可以在汽车行驶过程中在发动机和车轮之间产生不同的变速比，换档可以使得发动机工作在其最佳的动力性能状态下。理想情况下，变速箱应具有灵活的变速比。无级变速箱（CVT）就具有这种特性，可以较好的发挥发动机的动力性能。

二、CVT 无级变速箱有着连续的变速比。其一直因为价格、尺寸及可*性的关系而没有大量装备汽车。现在，改进的设计使得CVT的使用已比较普遍。

2

变速箱通过离合器与发动机相连，这样，变速箱的输入轴就可以和发动机达到同步转速 奔驰C级Sport Coupe 6速手动变速箱。一个5档的变速箱提供5种不同的变速比，在输入轴和输出轴间产生转速差。见下表：

三、简单的变速箱模型 为了更好的理解变速箱的工作原理，下面让我们先来看一个2档变速箱的简单模型，看看各部分之间是如何配合的：

3

输入轴（绿色）通过离合器和发动机相连，轴和上面的齿轮是一个部件。轴和齿轮（红色）叫做中间轴。它们一起旋转。轴（绿色）旋转通过啮合的齿轮带动中间轴的旋转，这时，中间轴就可以传输发动机的动力了。 轴（黄色）是一个花键轴，直接和驱动轴相连，通过差速器来驱动汽车。车轮转动会带着花键轴一起转动。 齿轮（蓝色）在花键轴上自由转动。在发动机停止，但车辆仍在运动中时，齿轮（蓝色）和中间轴都在静止状态，而花键轴依然随车轮转动。齿轮（蓝色）和花键轴是由套筒来连接的，套筒可以随着花键轴转动，同时也可以在花键轴上左右自由滑动来啮合齿轮（蓝色）。 1档挂进1档时，套筒就和右边的齿轮（蓝色）啮合。见下图：

4 如图所示，输入轴（绿色）带动中间轴，中间轴带动右边的齿轮（蓝色），齿轮通过套筒和花键轴相连，传递能量至驱动轴上。在这同时，左边的齿轮（蓝色）也在旋转，但由于没有和套筒啮合，所以它不对花键轴产生影响 当套筒在两个齿轮中间时（第一张图所示），变速箱在空挡位置。两个齿轮都在花键轴上自由转动，速度是由中间轴上的齿轮和齿轮（蓝色）间的变速比决定的。

液力变速器的工作原理

液力变速器是一种使用液体媒介传递动力并实现变速的装置。它主要由泵轮、涡轮、展速器和液力耦合器组成。

液力变速器的工作过程如下：

1. 引擎输出动力通过曲轴传递给液力变速器的泵轮。泵轮是固定在曲轴上的，它会随着发动机的转速而旋转。

2. 泵轮的旋转会产生离心力，将液体（通常是液体自动变速器油）从泵轮的中心向外推。

3. 这些被推出的液体进入液力耦合器，液力耦合器由外壳、泵轮和涡轮组成。

4. 液体进入涡轮后，会被压缩并迅速加速转动。涡轮是连接至车辆传动系统的组件。

5. 涡轮吸取了液体的动能，并将其传输给车辆传动系统，驱动车辆前行。

6. 同时，涡轮由于同步运转，使得液体重新回到液力耦合器。

7. 液体再次进入液力耦合器后，会被重新推回至泵轮，并循环往复，形成了一个闭合的动力传输回路。

通过调整泵轮和涡轮的形状和大小，液力变速器可以实现不同的变速比，从而实现速度的调节。当驾驶员需要加速时，液力变速器会增加泵轮和涡轮之间的液体压力，使得涡轮加速。相反，当需要减速或停车时，液力变速器会减小液体压力，降低涡轮的转速。

总的来说，液力变速器通过液体传递动力，并通过调节液体压力来实现不同的变速比，从而满足驾驶员在不同行驶条件下的需求。

.

-

. 可修编. 汽车手动变速器工作原理图解

汽车需要变速器，这是由汽车发动机的物理特性决定的。 首先，任何发动机都有速度极限，转速超过这个最大值，发动机就会爆炸。 其次，如果读过马力及其应用，您就会知道，在马力和扭矩都达到最大值时，发动机的转速变化围很小。

例如，发动机可能在5,500转/分时产生最大马力。 在汽车加速或者减速时，变速器的存在使发动机与驱动轮之间的齿比能够发生变化。 通过改变齿比，就能使发动机转速保持在速度极限以下，并且使发动机接近最佳性能转速区。

奔驰Actros重型卡车的手动变速器

在理想情况下，变速器齿比变化围非常大，因而发动机总是以单一的最佳性能转速运行。 这就是无级变速器（CVT）的概念。CVT的齿比围几乎没有任何限制。 过去，CVT在成本、尺寸和可靠性方面都不能与四速和五速变速器抗衡，所以在量产汽车中看不到它们。 目前，设计方面的改善使CVT得到了普及。丰田普锐斯就是使用CVT的混合动力汽车。 .

-

. 可修编.

变速器通过离合器与发动机连接。 因此，变速器输入轴的转速与发动机相同。

奔驰C级运动型跑车六速手动变速器

五速变速器为输入轴提供五种不同的齿比，以便在输出轴产生不同的转速值。 以下是一些典型的齿比：

简述金属带式无级变速器(vdt-cvt)的组成和工作原理。

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

金属带式无级变速器（VDTCVT）是一种先进的汽车变速器，它能够以连续无级变速的方式提供动力，并且具有高效、平稳的特点。下面将从组成和工作原理两个方面对VDTCVT进行简要介绍。
