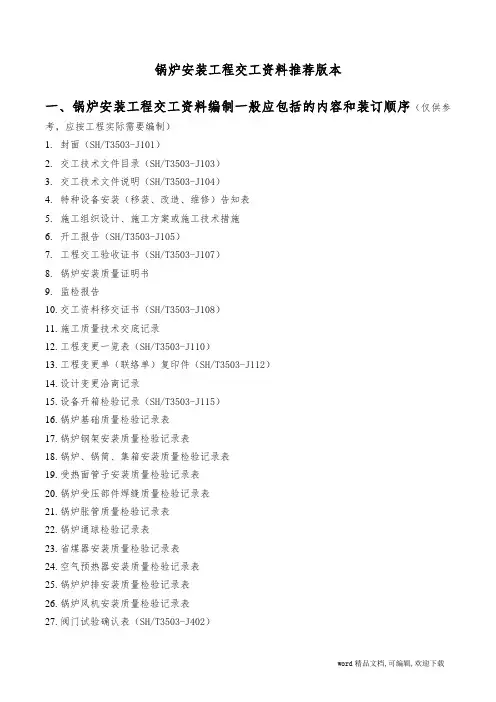

竣 工 资 料 工程名称
建设单位
设计单位
监检单位
安装单位
特殊工种登记表
编号No：
建设单位 工程名称
施工部位 施工日期
序号 姓名 工种 钢印号 合格证号 备 注
备注：
技术负责人 填表人
安装主要工种人员名单
编号 姓 名 性别 工 种 级 别 附 注
说
明 1
编制 年 月 日 审核 年 月 日
注：电焊工应将上岗合格证号、合格项目代号、发证单位和发证日期在栏注中明
技 术 交 底 记 录
建设单位 安装单位
工程项目 交底日期
安装单位：
年 月 日 建设单位：
年 月 日 设计单位：
年 月 日
主要使用材料检验记录
材料名称 规格型号 材 质 标准号 质量证明书编号 数量 检验结果
注：后附质量证明书
质检员： 检验负责人：
管 材 检 验 记 录
建设单位 工程项目 制造标准
制造厂名 质保书号 炉 罐 号
规 格 材 质 管段编号
检 查 项 目 要 求 及 允 差 实 测 值 备 注
实际
外径（mm） Ⅰ端
Ⅱ端
最小
壁厚（mm） Ⅰ端
Ⅱ端
长度（mm）
硬 度
机械性能检查结果及检验单号
化学成份检查结果及检查单号
探 伤 结 果
探 伤 方 法
备注：
质检员： 检验负责人：
高压管件加工记录
建设单位 工程项目 管线号 执行标准
管 子
编 号 弯曲半径 角度偏差 椭 圆 率 热处理
情况 探 伤
结 果 检 验
结 果 允许值 实际值 允许值 实际值 允许值 实际值
附简图：
检验员： 检验负责人：
设备开箱检查记录表
设备名称 规格型号
箱 号 箱 数
资
料 质量保证书（卡）份数 制造厂
使用说明书份数 产品合格证份数
设
备
情
况 主件数 有无缺件
表面质量 附件数 有无缺件
表面质量
开箱说明：
开箱人 记录人 建设单位代表
开箱日期： 年 月 日
设备基础检查验收记录表
序
号 项 目 名 称 允许偏差
（mm） 实际最大偏差
(mm) 附 注
1 坐标位置 纵向轴线
±20
横向轴线
2 不 同 平 面 标 高 +0、—20
3 外 形 尺 寸 ±20
4 平 面 水 平 度 每米：5
全长≤10
5 垂 直 度 每米：5
全长≤10 6 预埋地脚螺栓 标 高 ＋20、—0
中 心 线 ±2
7 预埋地脚
螺栓
孔 中 心 位 置 ±10
深 度 ＋20、—0
孔壁垂直度 10
缺
陷
处
理
情
况
施工员 检验负责人
机器（设备）安装记录表
设备名称 型 号
项 目 允许偏差（mm） 实际偏差（mm）
标 高
中心线 纵 向
横 向
铅 垂 线
水平线 纵 向
横 向
a:径向；b:轴向
百分表读数(mm) 联轴器编号 径 向 纵 向 端面间隙（mm） 百分比
固定
位置 径向
移位
规定值 实 际 值(mm) 轴向
移位
规定值 实 际 值（mm） 规
定
值 实
际
值 a1 a2 a3 a4 b1 b2 B3 B4
简图说明:
施工员 质检员 检验负责人
管道组对检查记录
管段编号 规 格 材 质
检 查 项 目 要求及允许差（mm） 实测值（mm）
直管段焊缝间距 DN≥150 >150
DN<150 ≥D
焊缝距弯管起点间距
（除压制弯） ≥100且≥D
环焊缝距支架净距
（热处理除外） ≥50
（≥5倍焊缝宽且≥100）
坡口形式、尺寸
及表面质量 符合设计要求，表面无裂纹重皮、毛刺、加工面光滑平整
内壁错边量 （钢）≤10%δ，且≤2
管子对口平行度 DN≤100，a≤1,全长<10mm
DN≥100，a≤2，全长<10mm
备 注： 附图：
质检员： 检验负责人： 焊接材料领用单
施工号： 工艺编号：
建设单位 工程名称
焊
接
材
料
定
额 材 料 名 称 牌 号 规 格 数 量 材 质 要 求
需质量证明书
需质量证明书
需质量证明书
需质量证明书
需质量证明书
发 放 记 录
时 间 焊
缝
号 牌号及
规 格 数量 公 司
编 号 领用人 发放人 回收记录 检验员确 认 交头 回收
校核： 编制： 年 月 日矚慫润厲钐瘗睞枥庑赖賃軔朧。
焊缝质量无损检测结果汇总签证表 序号 管 线 号 材
质 规 格 焊口总数（只） 无损检测 返修焊口数
方法 焊口数 合格数 一次 二次 三次
说
明
焊接责任人：
年 月 日 质 检 员：
年 月 日
建设单位代表：
年 月 日 检验负责人：
年 月 日
超声波检验报告
建设单位 工程项目 委托单位 受检件名称 试验编号
材 质 试 块 执行标准
规 格 入 射 点 指示长度
厚度（mm） 折射角（º） 最大射波高（dB值）
耦 合 剂 表面状态 灵敏度余量
使用仪器
序 号 检验部位 超标缺陷
评 级
性 质 深 度 位 置
附 注：
盖 章
审 核 人 年 月 日 报 告 人 年 月 日
证 号： 证 号：
磁粉检验报告
建设单位 工程项目
委托单位 试验编号 执行标准
材 料 规 格 表面状态 仪器型号 灵敏度试片 灵敏度评价
磁粉类型 粒度： （） 浓度： 媒 介
磁化方式 电流： （） 时间：
检查部位 缺陷性质 缺陷长度 缺陷位置 缺陷处理 评定结果
审核人 年 月 日 报告人 年 月 日
证 号： 证 号：
渗透探伤报告
试件编号 试件名称 委托单位
探伤部位 材质 表面状态 无锈、油等附着物
探伤剂型号 探伤方法 水洗、后乳化、溶剂去除 显象方式 湿式、快干湿
渗透时间 min 渗透温度 ℃ 干燥时间 5~10 min 显象时间 ≥7 min 探伤结果:
检验员 审 核
工程交接检验书
建设单位 工程项目
工程名称 交接日期 年 月 日 工程内容：
交接情况（符合设计的程度、主要缺陷及处理意见）：
工程质量鉴定意见：
建设单位
代 表：
（盖章）
年 月 日 安装单位
代 表：
（盖章）
年 月 日
管材弯管检验记录
管线编号 弯头编号 规格 材质
检查项目 要求及允差 实测
弯曲半径 □≥5D;□≥4D;□≥3.5D
