PE管材规格

聚乙烯PE管材规格尺寸：

ISO4427规定了生产PE给水管材可以采用PE32、PE40、PE63、PE80、PE100材料，在GB/T13663-2000当中规定了采用PE63、PE80、PE100三种材料。两份标准的SDR和公称压力、原料的对照如表 3.4.3 表3.4.3 PE管材SDR系列、原料、公称压力对照表单位：MPa

SDR系列

原 料

PE63 PE80 PE100

ISO4427 GB/T13663 ISO4427 GB/T13663 ISO4427

GB/T13663

SDR33 0.32 0.32 -- 0.4 -- --

SDR26 0.4 0.4 -- -- -- 0.6

SDR21 -- -- 0.6 0.6 -- 0.8

SDR17.6 0.6 0.6 -- -- -- --

SDR17 0.63 0.8 0.8 1.0 1.0

SDR13.6 0.8 0.8 1.0 1.0 12.5 1.25

SDR11 1.0 1.0 1.25 1.25 16 1.6

SDR9 12.5 -- 1.6 -- -- --

SDR7.4 16 -- -- -- -- --

在国家和国际两个标准中规定的管材的规格尺寸一致，如表 3.4.4。

表3.4.4 PE100级聚乙烯管材公称压力和规格尺寸

称外径

公称壁厚

标准尺寸比

SDR26 SDR21 S DR17 S DR13.6 S DR11

公称压力

0.6 0.8 1.0 1.25 1.6 32 -- -- -- -- 3.0 40 -- -- -- -- 3.7 50 -- -- -- -- 4.6 63 -- -- --

4.7 5.8 75 -- -- 4.5 5.6 6.8 90 -- 4.3 5.4 6.7 8.2 110 4.2 5.3 6.6 8.1

10.0 125 4.8 6.0 7.4 9.2 11.4

140 5.4 6.7 8.3 10.3 12.7

160 6.2 7.7 9.5 11.8 14.6

180 6.9 8.6 10.7 13.3 16.4

200 7.7 9.6 11.9 14.7 18.2

225 8.6 10.8 13.4 16.6 20.5

250 9.6 11.9 14.8 18.4 22.7

280 10.7 13.4 16.6 20.6 25.4

315 12.1 15.0 18.7 23.2 28.6

355 13.6 16.9 21.1 26.1 32.2

400 15.3 19.1 23.7 29.4 36.3

450 17.2 21.5 26.7 33.1 40.9

500 19.1 23.9 29.7 36.8 45.4

560 21.4 26.7 33.2 41.2 50.8

630 24.1 30.0 37.4 46.3 57.2

710 27.2 33.9 42.1 52.2 64.5

800 30.6 38.1 47.4 58.8 72.6

900 34.4 42.9 53.3 62.2 81.7

1000 38.2 47.7 59.3 72.5 90.2

1200 ?46.9 ?57.2 ?67.9 ?88.2

PE管材应用在市政饮用水时，管材的颜色为蓝色或黑色，黑色管上应有共挤出蓝色色条，色条沿管材纵向至少有三条。其它用途水管可以

为蓝色或黑色，暴露在阳光下的敷设管材必须为黑色。（加入最低浓度为2%的分散良好、分布均匀的炭黑所生产的管材对有害的紫外线辐射

有长期保护作用）

PE100管材性能指标

序?号??项目

GB/T13663-2000，

PE100管材

ISO4427-2：

2007，

PE100管材

建投宝塑PE100

管材典型值

备?

注?

01 ?20℃静液压强

度

环向应力12.4MPa，

100h，不破裂，不渗

漏

环向应力

12.4MPa，

100h，不破裂，

不渗漏

环向应力12.4MPa，

150h，不破裂，不

渗漏

02 ?80℃静液压强环向应力 5.5MPa，环向应力环向应力 5.5MPa，

度165h，不破裂，不渗

漏5.4MPa，165h，

不破裂，不渗

漏

165h，不破裂，不 渗漏

03 ?80℃静液压强

度

环向应力5.0MPa，

1000h，不破裂，不渗

漏

环向应力

5.0MPa，

1000h，不破

裂，不渗漏?

环向应力5.0MPa，

1000h，不破裂，不

渗漏?

04 断裂伸长度，% ?≥350?≥350?≥400

05

纵向收缩率

（110℃），%?

≤3?≤3?≤3

06 ?氧化诱导时间

（200℃），min

≥20?≥20?≥30

07 ?弹性模量，MPa ?≥1000

08 ?屈服强度，MPa ?≥22

09 ?泊松比?0.4

10 ?管壁粗糙系数?0.008

11 ?线性膨胀系数?0.15-0.20mm/m.℃

12 ?耐慢速裂纹增

长（e n>5mm)，

80℃，0.92MPa

≥500h，无破坏 ”宝塑管业“符合国家标准GB/T13663-2000的PE管材的性能检测报告

合集下载

PE管材规格对应阀门内口径对照表

PE管材规格对应阀门内口径对照表

PE管材规格对应阀门内口径对照表

PE管材规格对应阀门内口径对照表PE20=DN15=1/2'(英寸)

PE25=DN20=3/4'(英寸)

PE32=DN25=1'(英寸)

PE40=DN32=1又1/4'(英寸)

PE50=DN40=1又1/2'(英寸)

PE63=DN50=2'(英寸)

PE75=DN65=2又1/2'(英寸)

PE90=DN80=3'(英寸)

PE110=DN100=4'(英寸)

PE125=DN100=4'(英寸)

PE160=DN150=6'(英寸)

PE200=DN200=8'(英寸)

PE225=DN200=8'(英寸)

PE250=DN250=10'(英寸)

PE280=DN250=10'(英寸)

PE315=DN300=12'(英寸)

PE400=DN350=14'(英寸)

PE450=DN400=16'(英寸)

PE500=DN450=18'(英寸)

PE630=DN550=22'(英寸)

PE管材

PE管材

PE管材

推荐产品

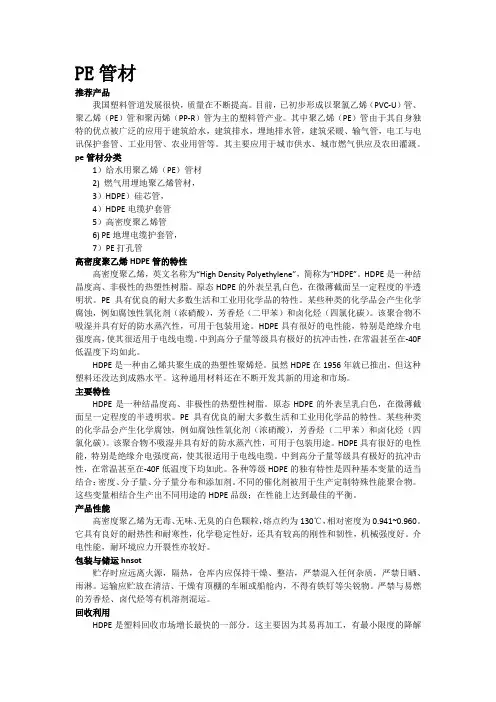

我国塑料管道发展很快，质量在不断提高。目前，已初步形成以聚氯乙烯（PVC-U）管、聚乙烯（PE）管和聚丙烯（PP-R）管为主的塑料管产业。其中聚乙烯（PE）管由于其自身独特的优点被广泛的应用于建筑给水，建筑排水，埋地排水管，建筑采暖、输气管，电工与电讯保护套管、工业用管、农业用管等。其主要应用于城市供水、城市燃气供应及农田灌溉。

pe管材分类

1）给水用聚乙烯（PE）管材

2)燃气用埋地聚乙烯管材，

3）HDPE）硅芯管，

4）HDPE电缆护套管

5）高密度聚乙烯管

6)PE地埋电缆护套管，

7）PE打孔管

高密度聚乙烯HDPE管的特性

高密度聚乙烯，英文名称为“High Density Polyethylene”，简称为“HDPE”。HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。

HDPE是一种由乙烯共聚生成的热塑性聚烯烃。虽然HDPE在1956年就已推出，但这种塑料还没达到成熟水平。这种通用材料还在不断开发其新的用途和市场。

主要特性

HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂（浓硝酸），芳香烃（二甲苯）和卤化烃（四氯化碳）。该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。各种等级HDPE的独有特性是四种基本变量的适当结合：密度、分子量、分子量分布和添加剂。不同的催化剂被用于生产定制特殊性能聚合物。这些变量相结合生产出不同用途的HDPE品级；在性能上达到最佳的平衡。

管材规格PPR、PE、PVC、镀锌钢管

管材规格PPR、PE、PVC、镀锌钢管

1.PE80级聚乙烯管材公称压力和规格尺寸

公称外径

dn,mm 公称壁厚en,mm

标准尺寸比

SDR33 SDR21 SDR17 SDR13.6 SDR11

公称压力,Mpa

0.4 0.6 0.8 1.0 1.25

16 — — — — —

20 — — — — —

25 — — — — 2.3

32 — — — — 3.0

40 — — — — 3.7

50 — — — — 4.6

63 — — — 4.7 5.8

75 — — 4.5 5.6 6.8

90 — 4.3 5.4 6.7 8.2

110 — 5.3 6.6 8.1 10.0

125 — 6.0 7.4 9.2 11.4

140 4.3 6.7 8.3 10.3 12.7

160 4.9 7.7 9.5 11.8 14.6

180 5.5 8.6 10.7 13.3 16.4

200 6.2 9.6 11.9 14.7 18.2

225 6.9 10.8 13.4 16.6 20.5

250 7.7 11.9 14.8 18.4 22.7

280 8.6 13.4 16.6 20.6 25.4

315 9.7 15.0 18.7 23.2 28.6

355 10.9 16.9 21.1 26.1 32.2

400 12.3 19.1 23.7 29.4 36.3

450 13.8 21.5 26.7 33.1 40.9

500 15.3 23.9 29.7 36.8 45.4

560 17.2 26.7 33.2 41.2 50.8

630 19.3 30.0 37.4 46.3 57.2

710 21.8 33.9 42.1 52.2 —

800 24.5 38.1 47.4 58.8 —

900 27.6 42.9 53.3 — —

1000 30.6 47.7 59.3 — —

给水用PE100聚乙烯(PE)管材

pe管规格型号尺寸表

pe管规格型号尺寸表

pe管规格型号尺寸表

PE管是聚乙烯制成的塑料管道，具有耐腐蚀、耐磨损、耐高压等优点，广泛应用于城市自来水、给排水、燃气、石油、化工、工业管道等领域。下面是PE管规格型号尺寸表：

一、符合国家标准的PE管规格型号及尺寸

1. GB/T 13663-2000《通用的聚乙烯（PE）管材》

公称外径（mm）：20 25 32 40 50 63 75 90 110 125

140 160 180 200 225 250 280 315 355 400 450 500 560

630 710 800 900 1000 1200

壁厚（mm）：2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0

11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.3

40.9 45.5 50.8 57.1 63.5 71.4 80.0 90.9 109.1

2. CJ/T 136-2007《城市给水管道工程聚乙烯（PE）管材》

公称外径（mm）：20 25 32 40 50 63 75 90 110 125

140 160 180 200 225 250 280 315 355 400 450 500

壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0

11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.3

40.9 45.5

二、常用PE管外径、壁厚及公称压力

1. 给水用PE管

PE80管材外径、壁厚及公称压力

公称外径（mm）：110 125 140 160 180 200 225 250

280 315 400 壁厚（mm）：3.0 3.5 4.0 4.6 5.2 5.8 6.5 7.2 8.1

9.2 11.5

公称压力（Mpa）：0.6 0.6 0.6 0.6/0.8 0.6/0.8
