螺旋测微器、游标卡尺PPT课件

0 1 2 3 4 5 6 7 8 9 0 0 1 2 3

4 5 6 7 8 9 10

①

②

③ ④ ⑤ ⑥

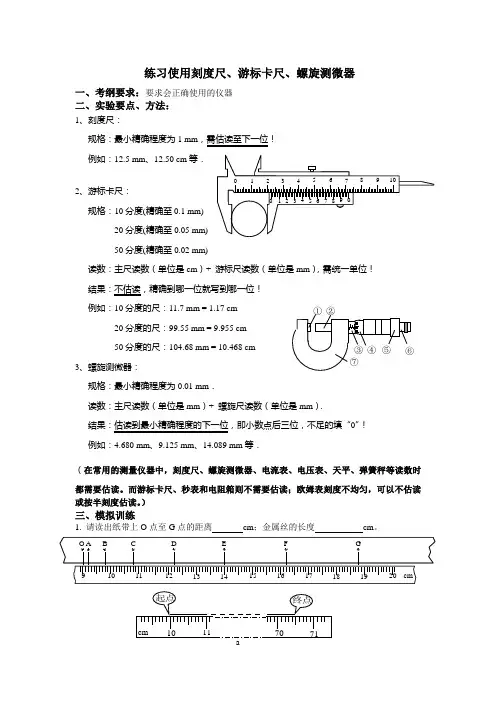

⑦ 练习使用刻度尺、游标卡尺、螺旋测微器

一、考纲要求：要求会正确使用的仪器

二、实验要点、方法：

1、刻度尺：

规格：最小精确程度为1 mm，需估读至下一位！

例如：12.5 mm、12.50 cm等．

2、游标卡尺：

规格：10分度(精确至0.1 mm)

20分度(精确至0.05 mm)

50分度(精确至0.02 mm)

读数：主尺读数（单位是cm）+ 游标尺读数（单位是mm），需统一单位！

结果：不估读，精确到哪一位就写到哪一位！

例如：10分度的尺：11.7 mm = 1.17 cm

20分度的尺：99.55 mm = 9.955 cm

50分度的尺：104.68 mm = 10.468 cm

3、螺旋测微器：

规格：最小精确程度为0.01 mm．

读数：主尺读数（单位是mm）+ 螺旋尺读数（单位是mm）．

结果：估读到最小精确程度的下一位，即小数点后三位，不足的填“0”！

例如：4.680 mm、9.125 mm、14.089 mm等．

（在常用的测量仪器中，刻度尺、螺旋测微器、电流表、电压表、天平、弹簧秤等读数时都需要估读。而游标卡尺、秒表和电阻箱则不需要估读；欧姆表刻度不均匀，可以不估读或按半刻度估读。）

三、模拟训练

1. 请读出纸带上O点至G点的距离 cm；金属丝的长度 cm。

2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 mm。

A B C D G

11

12 13 15 14 16 17 18 cm 19 O E F

10 9 20

a10cm117071 起点 终点3. 一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此

5 0 20 25

15 2008年高考物理游标卡尺和螺旋测微器专项练习

1.游标卡尺

⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm。

⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。

⑶50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。如右图中被测圆柱体的直径为2.250cm。

要注意：游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。

2.螺旋测微器

固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。上图中的读数应该是6.702mm。

3.巩固练习

1.用游标卡尺测量摆球直径。游标位置如右图所示，

可知摆球直径是 17.0 mm。

2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是 104.00 mm。

3. 一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此

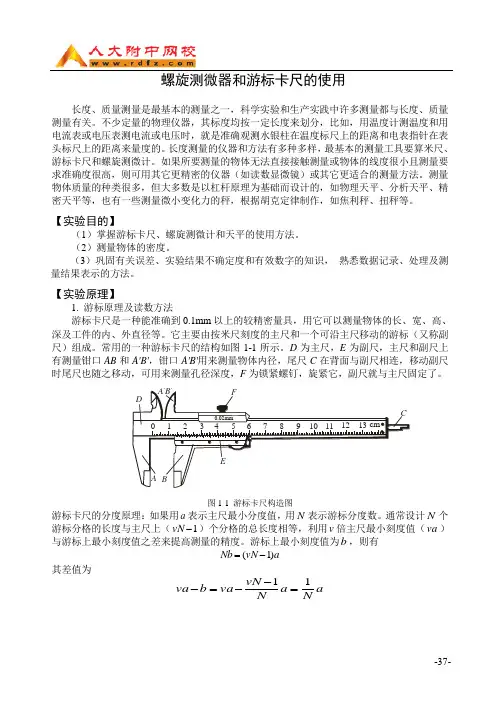

-37- 螺旋测微器和游标卡尺的使用

长度、质量测量是最基本的测量之一，科学实验和生产实践中许多测量都与长度、质量测量有关。不少定量的物理仪器，其标度均按一定长度来划分，比如，用温度计测温度和用电流表或电压表测电流或电压时，就是准确观测水银柱在温度标尺上的距离和电表指针在表头标尺上的距离来量度的。长度测量的仪器和方法有多种多样，最基本的测量工具要算米尺、游标卡尺和螺旋测微计。如果所要测量的物体无法直接接触测量或物体的线度很小且测量要求准确度很高，则可用其它更精密的仪器（如读数显微镜）或其它更适合的测量方法。测量物体质量的种类很多，但大多数是以杠杆原理为基础而设计的，如物理天平、分析天平、精密天平等，也有一些测量微小变化力的秤，根据胡克定律制作，如焦利秤、扭秤等。

【实验目的】

（1）掌握游标卡尺、螺旋测微计和天平的使用方法。

（2）测量物体的密度。

（3）巩固有关误差、实验结果不确定度和有效数字的知识， 熟悉数据记录、处理及测量结果表示的方法。

【实验原理】

1. 游标原理及读数方法

游标卡尺是一种能准确到0.1mm以上的较精密量具，用它可以测量物体的长、宽、高、深及工件的内、外直径等。它主要由按米尺刻度的主尺和一个可沿主尺移动的游标（又称副尺）组成。常用的一种游标卡尺的结构如图1-1所示。D为主尺，E为副尺，主尺和副尺上有测量钳口AB和A'B'，钳口A'B'用来测量物体内径，尾尺C在背面与副尺相连，移动副尺时尾尺也随之移动，可用来测量孔径深度，F为锁紧螺钉，旋紧它，副尺就与主尺固定了。

图1-1 游标卡尺构造图

游标卡尺的分度原理：如果用a表示主尺最小分度值，用N表示游标分度数。通常设计N个游标分格的长度与主尺上（1vN）个分格的总长度相等，利用v倍主尺最小刻度值（va）与游标上最小刻度值之差来提高测量的精度。游标上最小刻度值为b，则有

avNNb)1(

其差值为

aNaNvNvabva11 0 1 2 3 4 5 6 7 8 9 10 11 12 13 cmAB' 'F

游标卡尺和螺旋测微器专项练习

一．游标卡尺练习

1.10分度

读数：2.98cm

2.20分度

读数：14.000cm

读数：2.030cm

读数：5.015cm

读数：甲图0.15mm 乙图9.00mm

二．螺旋测微器练习

读数：7.613mm

读数：0.519mm

读数：3.550mm

读数：1.130mm

读数：6.725mm

读数：5.699mm
