框架结构

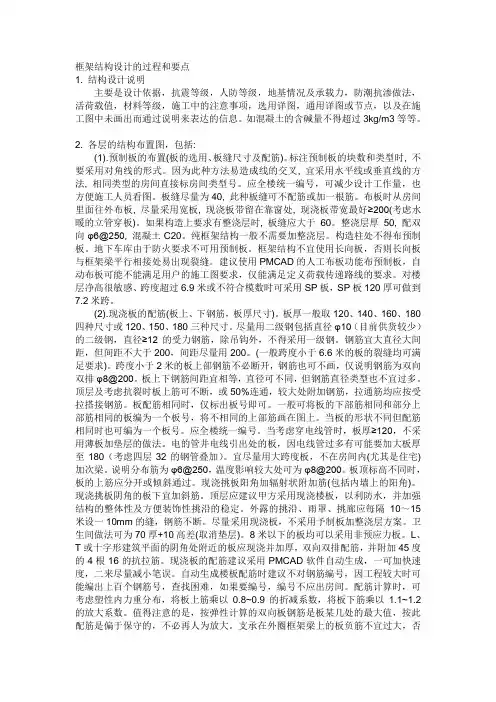

框架结构设计的过程和要点

1. 结构设计说明

主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如混凝土的含碱量不得超过3kg/m3等等。



2. 各层的结构布置图，包括:

(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采用对角线的形式。因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。如果构造上要求有整浇层时, 板缝应大于60。整浇层厚50, 配双向φ6@250, 混凝土C20。纯框架结构一般不需要加整浇层。构造柱处不得布预制板。地下车库由于防火要求不可用预制板。框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。

(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。钢筋宜大直径大间距，但间距不大于200，间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。应全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板，因电线管过多有可能要加大板厚至180（考虑四层32的钢管叠加）。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200。板顶标高不同时，板的上筋应分开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下宜加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，双向双排配筋，并附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外圈框架梁上的板负筋不宜过大，否则将对梁产生过大的附加扭距。一般：板厚>150时采用φ10@200；否则用φ8@200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。3.非矩形板宜减小支座配筋，增大跨中配筋。4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD生成的板配筋图为PM?.T。板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋。

98 1

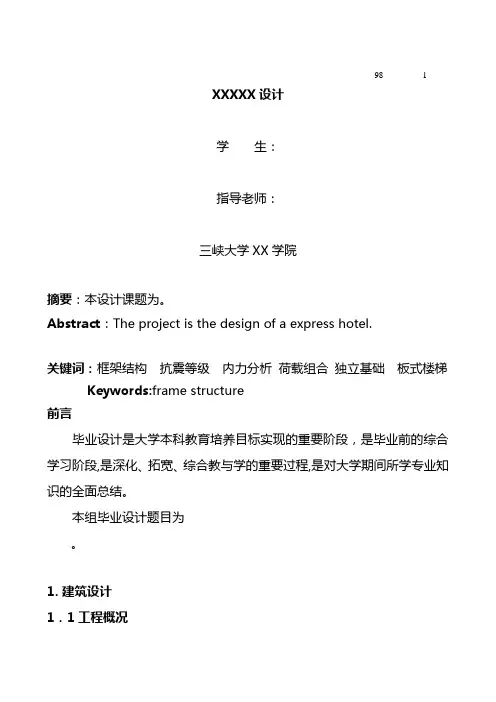

XXXXX设计

学 生：

指导老师：

三峡大学XX学院

摘要：本设计课题为。

Abstract：The project is the design of a express hotel.

关键词：框架结构 抗震等级 内力分析 荷载组合 独立基础 板式楼梯

Keywords:frame structure

前言

毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教与学的重要过程,是对大学期间所学专业知识的全面总结。

本组毕业设计题目为

。

1. 建筑设计

1．1工程概况 98 2

本工程为该工程采用钢筋混凝土框架结构，抗震设防烈度为7度(0.

1g)，设计地震分组为第一组，抗震等级为三级。

1．2地质资料

工程重要性等级为三级，本地区属亚热带大陆行季风气候，

1．3平面布置

在平面布置中

1．4立面布置

1．5各种用房和交通联系的设计

本工程工程重要性等级为三级，根据《旅馆建筑设计规范》

1．6建筑各构件用料、装饰及做法

1.墙体：

2. 结构设计

2．1．1结构布置方案及结构选型

根据建筑使用功能要求，本工程采用框架承重方案。框架柱网布置如下图2.1.1：

2．1．2确定结构计算简图

（1）计算基本假定：

○1一片框架可以抵抗在本身平面内的侧向力，而在平面外的刚度很小，可以忽略（因而整个结构可以划分成若干个平面结构共同抵抗与平面结构平行的侧向荷载，垂直于该方向的结构不参加受力）； 98 3

○2楼板在其自身平面内刚度无限大，楼板平面外刚度很小，可以忽略（因而在侧向力作用下，楼板可做刚体平移或转动，各个平面抗侧力结构之间通过楼板无相互联系和协同工作）。

图2.1.1：框架柱网布置图

框架近似计算补充假定：

a．忽略梁、柱轴向变形及剪切变形；

b．杆件为等截面等刚度，以杆件轴线作为框架计算轴线；

一、 面尺寸的调整

设计人员根据教科书建议的梁、柱截面尺寸的取值范围，结合自己的经验先对所有构件的大小初步确定一个尺寸。此时须注意尽可能使柱的线刚度与梁的线刚度的比值大于1。这是为了实现在罕遇地震作用下，让梁端形成塑性铰时，柱端仍可处于非弹性工作状态而没有屈服，但节点还处于弹性工作阶段的目的。即“强柱弱梁强节点”。将初步确定的尺寸输入计算机进行试算，一般可得到下述三种结果：1）部分梁柱仅为构造配筋。此时可根据电算显示的梁的裂缝宽度和柱的轴压比大小适当减小梁、柱的截面尺寸再试算。2）部分梁显示超筋或裂缝宽度>0.3mm，部分柱的轴压比超限或配筋过大（试算时可控制柱的配筋率不大于3%）。此时可适当放大这部分梁、柱的截面尺寸再试算。3）梁、柱的截面尺寸均合适，勿需调整，此时要进一步观察梁、柱的配筋率是否合适。

二、梁、柱的适宜配筋率

原则：掌握配筋率“适中”为宜。这个“适中”指在规范规定的区域内取中间段，其值约相当于定额含钢量。规范规定框架梁的纵向受拉钢筋最小配筋率为0.2%，最大配筋率为2.5%；框架柱的纵向钢筋配筋率区间为0.6%~5%。

笔者建议：对于框架梁，其纵向受拉钢筋的配筋率取0.4%~1.5%较适宜。对于框架柱，其全部纵向受力钢筋的配筋率取1%~3%较适宜。梁、柱配筋率的上限在试算在试算阶段宜留有一定余地，因为下一部梁、柱配筋的调整还需要一定空间。

三、框架梁配筋的调整

框架梁显示的配筋是梁按强度计算的配筋量，调整的目的是解决梁的裂缝宽度超限和“强剪弱弯”的问题。

（一）缝宽度超限问题

在配筋率一定时，选用小直径的钢筋可以增加混凝土的握裹面积、减少梁的裂缝宽度。增大配筋率是减小梁裂缝宽度的直接方法。提高混凝土的强度等级，亦可减小梁的裂缝宽度，但影响较小。设计人如不注意框架梁的裂缝宽度是否超限即出施工图，这样的图纸存在有不符合规范的缺陷。仔细检查梁的裂缝宽度，如果改用小直径的钢筋后梁的裂缝宽度仍然超限，就要增加梁的配筋或加大梁的截面尺寸，调整至满足规范要求。

1. 砖墙承重，叫做砖混结构

常用于7层以下的普通多层住宅

优点：造价低，施工简单快捷。

缺点：不适合复杂的建筑形式，层高、房间大小等构造要求严格，抗震能力稍弱。

2. 混凝土梁柱承重，叫做框架结构

常用于10层以下的多层公共建筑，比如办公楼，商场等。在非地震区也用于高层建筑。

优点：室内空间大，可以满足复杂的建筑形式，抗震能力稍强。房间隔墙可以随意拆改。

缺点：框架柱尺寸过大，不适合民用住宅。在地震区很难超过7层。

3. 混凝土梁和混凝土墙承重，叫做剪力墙结构

常用于普通高层住宅，和房型非常复杂的多层洋房和别墅。

优点：承重结构为片状的混凝土墙体，房间不见柱子的棱角，比框架结构更适合用于住宅。混凝土墙体的抗震能力最强，房屋安全度很高。

缺点：混凝土用量多，自重大，总高度通常无法超过150m。混凝土墙体为高强度承重墙体，房间不能拆改。

4. 框架结构掺加部分混凝土墙，叫做框架剪力墙结构

常用于高层的办公楼、商场和酒店。

优点：室内空间的使用以及房间隔墙的拆改，和框架结构一样灵活多变。抗震性能与纯剪力墙结构一样坚固。

缺点：混凝土用量多，自重大，总高度通常无法超过150m。
