电力工程塔基施工方案

电力工程施工方案

1、施工准备

我公司一经中标，将立即根据本施工组织设计纲要所述组建工程项目经理部，进行工程的各项准备工作，包括施工技术资料的编制，组织各专业人员学习、熟悉图纸及相关的标准、规范规程，对图纸进行会审及交底，组织人员及机具进场以及临建设施的搭建，确保工程按期开工。

1.1 现场准备

（1）办理《施工许可证》等手续，联系沟通建设单位、环卫、公安等部门，根据各项准备工作情况，提出开工报告。

（2）按照施工总平面图布置现场、平整场地。清除现场内影响施工平面布置的垃圾，堆土和杂物等，按照施工总平面图布置现场机械和搭设临舍。

1.2 技术资料准备

（1）施工技术资料的准备工作由项目经理和项目技术负责人负责组织安排。在开工前，工程项目部将把详细的施工组织设计、安全及文明施工管理实施细则、工程质量保证大纲、达标投产实施办法等技术资料编制完毕，并将足够份数的施工组织设计提交建设单位。在各分部工程开工前，需将各分部工程的作业指导书及施工技术资料编制完毕。

（2）在施工技术资料准备阶段，项目部负责同建设单位、监理工程师和设计院联系，及时取得有关的施工图纸和建设单位对工程的要求。同事要对参加工程施工的人员进行技术培训及安全教育，组织各专业人员学习、熟悉图纸及相关的标准、规范规程，对图纸进行会审及质量、安全技术交底，确保每一个参加施工的人员都了解工程的质量目标、施工方法和安全措施，从技术上对工程的顺利进行做好充分准备。

（3）施工技术资料提交计划表

施工技术资料提交计划表

序号 施工技术资料名称 负责部门 提供时间

1 工程施工组织设计 工程部 开工前7天

2 工程质量保证大纲 工程部 开工前7天

3 安全及文明施工管理实施细则 工程部 开工前7天

4 达标投产实施方法 工程部 开工前7天

1.3 材料准备

除建设单位甲供材料外，本工程所需的其他材料均由承包商自行采购及加工。材料方面的准备工作在项目经理和项目技术负责人的组织下进行，在项目部附近设计材料站。先遣人员进驻现场，并抓紧时间做好基础部分材料供应的准备，首先是地方材料调查及选点，做好水泥、钢筋、砂、石料的进场取样化验，进行砼配合比设计，做好砼配合比试验，以满足基础开工的需要。

电力工程

施工的主要内容包括：配电室修建、高压线路的架设、低压线路的埋设和变压器等的安装。

a)配电室修建

1)砌体工程

砖砌体要严格按图纸及施工规范进行施工。砌体所用砖品种标号、规格必须符合要求，并且试验合格后方可使用。砖墙砌体前应先在防潮层或其他基层上根据弹好的位置线进行排砖。外山墙第一层排丁砖，前后纵墙排顺砖。

2)钢筋工程

钢筋进场必须有出厂合格证，资料员应及时对各种型号的钢筋取样送县质检站复试，合格后方可使用。钢筋需要焊接的先进行试焊，焊接试件送县质检站试验合格后才能进行施工焊接。焊工要持证上岗。钢筋采用搭接绑扎时，必须符合规范规定。钢筋绑扎完毕后均应进行检查其规格、数量、位置及搭接长度是否符合设计要求及规范规定。

3)砼工程

柱子、圈梁、单梁浇筑时均应搭设浇筑平台。砼用龙门架运到浇筑位置，以便更好的浇筑，柱子过高时，要采用分段浇筑法或采用串桶进行浇筑。当预制构件与现浇构件相碰时，预制改为现浇。

4)楼板安装工程

楼板进场后，必须先进行结构性能试验，试验后方可吊装使用。吊装楼板后，要确保板缝宽度不小于2cm。

5)室内外抹灰工程

抹灰采用的砂浆品种必须符合设计要求。其配合比例稠度应检查合格后，方可采用。水泥砂浆应在初凝前用完。抹灰前基层表面的灰尘、污垢、油渍等要清除干净，并撒水湿润。抹灰层凝结前，应防止快干、水冲，撞击和振动。凝结后，应防止玷污和损坏。水泥砂浆抹灰层，应在湿润的条件下养护。

b)高压线路的架设

1)基础施工

①线路测量定位和分坑

施工测量的重点是定位，定位以后，才可进行分坑、挖坑及电杆的运输等一系列施工。定位工作对工程质量有很大关系，须认真谨慎，不应出现差错。杆塔定位通常根据设计部门提供的线路平、断面图和杆塔明细表，核对现场导线桩，从始端桩位开始安置经纬仪，向前方逐级定位。

②挖坑

挖坑工作是劳动强度较大的体力劳动。使用的工具是锹、镐、长勺等，用人工挖坑取土。

③吊装与找正底盘和拉线盘

编制依据：

（1）《招标文件》

（2）《电气装置安装工程电缆线路施工及验收规范》、《电气装置安装工程接地装置施工及验收规范》等规范要求。

（3）《建筑电气工程施工质量验收规范》GB50303—2002

（4）深圳供电规划设计院有限公司设计的本工程图纸。

（5）本公司的质量环保职业健康安全管理体系文件和根据施工现场勘查情况。

一、工程概况

1． 工程概述：

1.1 工程地点：深圳市南山区

1.2 工期要求：60日历天

1.3 工程简介：

 本电力路灯照明工程按照城市道路照明设计标准，结合深圳市特点设计。根据不同道路断面型式设计了相应的布灯方式。在连接段主路及主线桥上采用：杆高12M的钢杆双臂或10M无臂灯（桥上），宝安大道连接处的布灯型式与宝安大道照明布灯型号一致，即采用9M高钢杆双臂或单臂路灯。连接段的辅道、匝道分别采用8M、9M的单臂或双臂灯，在大的路口处采用了杆高15M、3X400W的泛不灯

 另外**有色冶金设计研究院设计的深圳市宝安大道—深南路连接段路灯工程。主要桩号起始点：左幅道路中心点（X=20297.894

Y=98927.416.）右幅道路中心点(X=20288.680 Y=98917.549),Z1+961096范围内主线及相应辅道(P辅道除外),匝道的路灯工程及与之相关联深南路、前海路、月亮湾大道上路灯、路灯与路灯之间的电缆及本工程外线电源用的箱变安装的电力工程。

 工程地址位于南山区北侧，西与宝安大道相接，终点与现有的深南大道相连。施工段大部分在公路旁，场地平整、交通及施工较为便利。交通繁忙，对施工有一定程度影响，施工时要求施工班组特别注意

施工安全及做好安全防范措施，注意交通安全，文明施工。

1.4 工程承包方式：高低压设备采购及安装、路灯灯具灯杆安装、高低压电缆采购及安装。

1.5 质量要求：达到国家及地方有关的质量检验评定标准规定的合格标准。

二、施工现场组织机构

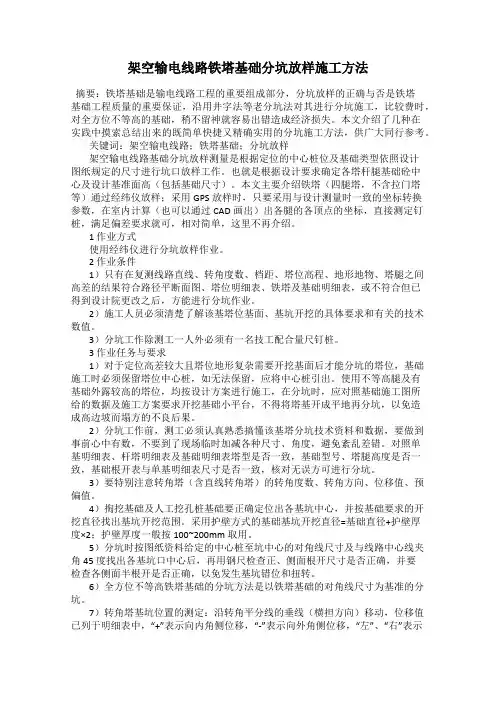

架空输电线路铁塔基础分坑放样施工方法

摘要：铁塔基础是输电线路工程的重要组成部分，分坑放样的正确与否是铁塔基础工程质量的重要保证，沿用井字法等老分坑法对其进行分坑施工，比较费时，对全方位不等高的基础，稍不留神就容易出错造成经济损失。本文介绍了几种在实践中摸索总结出来的既简单快捷又精确实用的分坑施工方法，供广大同行参考。

关键词：架空输电线路；铁塔基础；分坑放样

架空输电线路基础分坑放样测量是根据定位的中心桩位及基础类型依照设计图纸规定的尺寸进行坑口放样工作。也就是根据设计要求确定各塔杆腿基础砼中心及设计基准面高（包括基础尺寸）。本文主要介绍铁塔（四腿塔，不含拉门塔等）通过经纬仪放样；采用GPS放样时，只要采用与设计测量时一致的坐标转换参数，在室内计算（也可以通过CAD画出）出各腿的各顶点的坐标，直接测定钉桩，满足偏差要求就可，相对简单，这里不再介绍。

1 作业方式

使用经纬仪进行分坑放样作业。

2 作业条件

1）只有在复测线路直线、转角度数、档距、塔位高程、地形地物、塔腿之间高差的结果符合路径平断面图、塔位明细表、铁塔及基础明细表，或不符合但已得到设计院更改之后，方能进行分坑作业。

2）施工人员必须清楚了解该基塔位基面、基坑开挖的具体要求和有关的技术数值。

3）分坑工作除测工一人外必须有一名技工配合量尺钉桩。

3 作业任务与要求

1）对于定位高差较大且塔位地形复杂需要开挖基面后才能分坑的塔位，基础施工时必须保留塔位中心桩，如无法保留，应将中心桩引出。使用不等高腿及有基础外露较高的塔位，均按设计方案进行施工，在分坑时，应对照基础施工图所给的数据及施工方案要求开挖基础小平台，不得将塔基开成平地再分坑，以免造成高边坡而塌方的不良后果。

2）分坑工作前，测工必须认真熟悉搞懂该基塔分坑技术资料和数据，要做到事前心中有数，不要到了现场临时加减各种尺寸、角度，避免紊乱差错。对照单基明细表、杆塔明细表及基础明细表塔型是否一致，基础型号、塔腿高度是否一致，基础根开表与单基明细表尺寸是否一致，核对无误方可进行分坑。
