模具设计标准

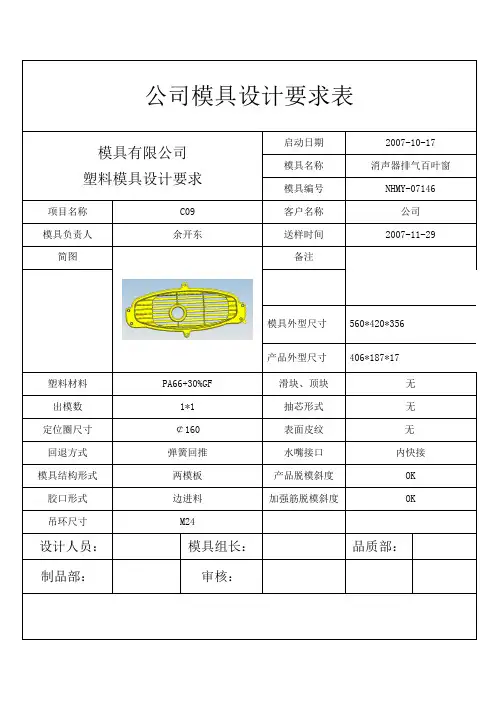

公司模具设计要求表

模具有限公司

塑料模具设计要求 启动日期 2007-10-17

模具名称 消声器排气百叶窗

模具编号 NHMY-07146

项目名称 C09 客户名称 公司

模具负责人 余开东 送样时间 2007-11-29

简图

备注

模具外型尺寸 560*420*356

产品外型尺寸 406*187*17

塑料材料 PA66+30%GF 滑块、顶块 无

出模数 1*1 抽芯形式 无

定位圈尺寸 ￠160 表面皮纹 无

回退方式 弹簧回推 水嘴接口 内快接

模具结构形式 两模板 产品脱模斜度 OK

胶口形式 边进料 加强筋脱模斜度 OK

吊环尺寸 M24

设计人员： 模具组长： 品质部：

制品部： 审核：

WORD完美资料编辑

专业整理分享 长安骏艺塑胶模具制品厂

标 题

内 容 模 具 设 计 规 范 文件编号 TN-WI-C-006

文件版本 1.0

页 数 共17页 第1页 WORD完美资料编辑

专业整理分享 1.目的：

本标准规定了塑胶模具的设计原则、方法及要求。

2.适用范围：

本标准适用于塑胶模具设计。

3.设计内容

3.1 制品工艺性分析与脱模斜度确定

3.1.1制品应有足够的强度和刚性。

3.1.2制品壁厚均匀，变化不超过60℅；对于特别厚的部位要采取减胶措施。

3.1.3加强筋大端的厚度不超过制品壁厚的一半。

3.1.4制品上的文字原则上采用凸型字，以便于机械加工。

3.1.5制品形状应避免产生模具结构上的薄钢位。

3.1.6工艺圆角是否考虑制品使用性能，是否有利于机械加工。

3.1.7 脱模斜度确定

3.1.7.1 客户资料有明确脱模斜度要求且合理时，按客户资料要求设计脱模斜度。

3.1.7.2 客户资料的脱模斜度不合理时，与客户沟通确定合理的脱模斜度。

3.1.7.3 客户资料未注明或没有明确的脱模斜度时，应明确客户要求后再确定。

3.1.7.4 不影响制品装配的部位应设计1°以上脱模斜度，但需防止缩水；对可能影响产品装配的部位，以装配间隙差做脱模斜度。

3.1.7.5 应通过计算确定合理的脱模斜度：有特殊要求（如蚀皮纹等）的制品，脱模斜度应不小于2.5°

模具设计标准规范标准

模具设计是制造业中非常重要的一环，它直接关系到产品的质量、成本和生产效率。因此，模具设计标准规范标准的制定对于提高模具设计质量和生产效率具有重要意义。本文将从模具设计标准规范标准的必要性、制定原则、内容要点和应用范围等方面进行详细介绍。

一、必要性。

模具设计标准规范标准的制定是为了规范模具设计过程，提高设计质量和效率。通过制定标准规范，可以统一设计思路、规范设计流程、提高设计水平，从而降低成本、提高质量、缩短周期，为企业创造更大的经济效益。

二、制定原则。

模具设计标准规范标准的制定应遵循以下原则：

1.科学性原则，制定的标准规范应基于科学理论和实践经验，确保其科学性和可操作性。

2.实用性原则，标准规范应具有实际指导意义，能够解决实际问题，提高设计效率和质量。

3.系统性原则，标准规范应具有系统性，涵盖模具设计的各个环节，确保设计的全面性和连贯性。

4.灵活性原则，标准规范应具有一定的灵活性，能够适应不同的设计要求和技术条件。

三、内容要点。

模具设计标准规范标准的内容应包括但不限于以下要点：

1.设计基础，包括模具设计的基本原理、基本知识和基本要求等。 2.设计流程，包括模具设计的整体流程、各个环节的设计要求和注意事项等。

3.设计要素，包括模具的结构设计、材料选用、工艺要求等方面的规范要求。

4.设计检验，包括模具设计的检验方法、标准和要求等。

四、应用范围。

模具设计标准规范标准适用于各类模具的设计和制造，包括塑料模具、压铸模具、冲压模具等各类模具的设计和制造过程。

总之，模具设计标准规范标准的制定对于提高模具设计质量和生产效率具有重要意义。只有不断完善标准规范，才能更好地指导和规范模具设计，提高设计质量和效率，推动模具制造业的发展。希望各相关单位和专家学者共同努力，共同制定更加科学、实用的模具设计标准规范标准，为我国模具制造业的发展贡献力量。

模具设计的标准

1. 引言

模具设计在工业制造中起着至关重要的作用，它们被广泛应用于金属加工、塑料注塑、汽车制造以及电子设备等领域。一个优质的模具设计对于产品质量和生产效率有着重要的影响。因此，制定模具设计的标准是必要的，可以确保设计师们具备相同的设计要求和目标。

2. 模具设计的基本原则

模具设计的标准旨在优化设计过程、提高生产效率、确保模具质量和保证产品规格的一致性。以下是模具设计的基本原则： 2.1 简化设计

模具设计应该尽量简化模具的结构和零件数量，以减少制造成本和加工时间。简化的设计可以降低模具的重量，提高使用寿命，并且方便清洁和维护。

2.2 提高精度和可靠性

模具应该具备高精度的加工能力，以确保产品的质量和准确性。此外，模具设计还应考虑到材料的可靠性和耐用性，以便长时间使用而不损坏。

2.3 考虑制造和加工要求

模具设计应充分考虑制造和加工过程中的要求，例如模具的可加工性、装配性和调试性等。合理的设计可以减少制造过程中的错误和延误。 3. 模具设计的标准要素

为了确保模具设计的一致性和可比性，以下标准要素应该包括在模具设计中：

3.1 尺寸和公差

模具设计中应明确规定产品的尺寸和公差要求。尺寸和公差的标准化可以确保不同批次生产的产品具有相同的质量和功能。

3.2 材料选择

在模具设计中，应根据产品的特性和使用环境选择合适的材料。考虑因素包括高温、高压、腐蚀性和耐磨性等要求。

3.3 模具标准件

模具设计中应尽量使用标准件，以减少设计和制造的复杂性。标准件的使用可以降低制造成本和提高模具的可维护性。 3.4 塑料模具特殊要求

在塑料模具设计中，考虑到流道设计、冷却系统、顶针和脱模机构等特殊要求。这些要求对产品质量和生产效率的影响非常重要。

4. 模具设计的流程

为了确保模具设计的一致性和规范性，一个典型的模具设计流程应包括以下步骤：

4.1 分析和定义

在模具设计之前，应进行产品的分析和定义。了解产品的功能、样式和尺寸要求是设计一个合适的模具的基础。
