建设工程方案设计所需资料一、项目背景1. 项目名称2. 项目地点3. 项目规模4. 项目建设单位5. 项目主要内容二、可行性研究报告1. 项目选址与规划2. 市场分析与需求预测3. 技术经济分析4. 社会、环境、资源、生态和文化影响评价三、工程勘察资料1. 勘察总报告2. 地质勘察报告3. 水文、水资源、水利水电可行性研究报告4. 搭设调研与水土保持规划四、工程设计文件1. 工程总平面布置图2. 建筑设计方案3. 结构设计方案4. 给排水设计方案5. 耗能设计方案6. 给排水计算及表册7. 设备采购清单五、施工图设计文件1. 详细设计图纸2. 设备布置图3. 主要物料采购及用量计算表4. 工程量表及清单六、工程施工组织设计文件1. 工程建设技术方案2. 施工总平面图3. 施工组织设计七、工程物资采购文件1. 采购合同2. 供应商资质证明3. 产品质量检测报告八、工程施工质量与验收文件1. 施工图设计文件2. 施工单位资质证明与技术人员资格证3. 施工过程控制记录4. 工程施工监理验收报告九、工程竣工验收及移交文件1. 工程竣工验收报告2. 工程移交证明3. 工程使用说明书十、工程维护与运营文件1. 工程维护保养计划2. 工程设施运营管理规程3. 运营管理示范文本以上是建设工程方案设计所需资料，这些资料对于一个完整的工程方案至关重要。
只有充分准备了这些资料，才能够确保工程的质量、安全和可持续运营。
希望各位工程设计人员能够在工作中认真准备这些资料，并将其运用到实际工作中，以保障每一个建设项目的成果。

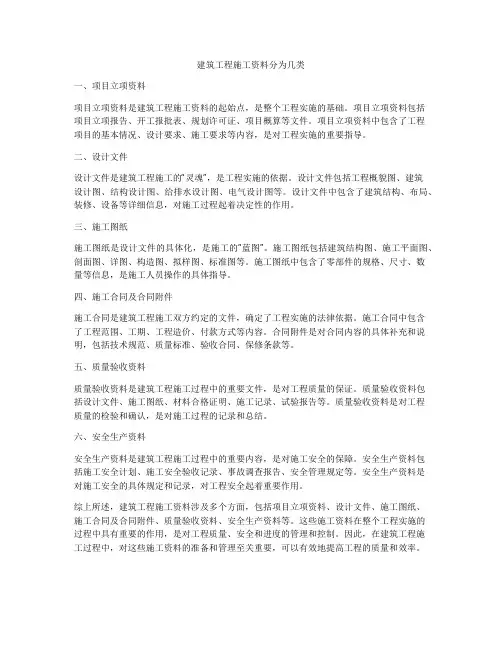

建筑工程施工资料分为几类一、项目立项资料项目立项资料是建筑工程施工资料的起始点，是整个工程实施的基础。
项目立项资料包括项目立项报告、开工报批表、规划许可证、项目概算等文件。
项目立项资料中包含了工程项目的基本情况、设计要求、施工要求等内容，是对工程实施的重要指导。
二、设计文件设计文件是建筑工程施工的“灵魂”，是工程实施的依据。
设计文件包括工程概貌图、建筑设计图、结构设计图、给排水设计图、电气设计图等。
设计文件中包含了建筑结构、布局、装修、设备等详细信息，对施工过程起着决定性的作用。
三、施工图纸施工图纸是设计文件的具体化，是施工的“蓝图”。
施工图纸包括建筑结构图、施工平面图、剖面图、详图、构造图、拟样图、标准图等。
施工图纸中包含了零部件的规格、尺寸、数量等信息，是施工人员操作的具体指导。
四、施工合同及合同附件施工合同是建筑工程施工双方约定的文件，确定了工程实施的法律依据。
施工合同中包含了工程范围、工期、工程造价、付款方式等内容。
合同附件是对合同内容的具体补充和说明，包括技术规范、质量标准、验收合同、保修条款等。
五、质量验收资料质量验收资料是建筑工程施工过程中的重要文件，是对工程质量的保证。
质量验收资料包括设计文件、施工图纸、材料合格证明、施工记录、试验报告等。
质量验收资料是对工程质量的检验和确认，是对施工过程的记录和总结。
六、安全生产资料安全生产资料是建筑工程施工过程中的重要内容，是对施工安全的保障。
安全生产资料包括施工安全计划、施工安全验收记录、事故调查报告、安全管理规定等。
安全生产资料是对施工安全的具体规定和记录，对工程安全起着重要作用。
综上所述，建筑工程施工资料涉及多个方面，包括项目立项资料、设计文件、施工图纸、施工合同及合同附件、质量验收资料、安全生产资料等。
这些施工资料在整个工程实施的过程中具有重要的作用，是对工程质量、安全和进度的管理和控制。
因此，在建筑工程施工过程中，对这些施工资料的准备和管理至关重要，可以有效地提高工程的质量和效率。
工程施工原始资料有哪些一、工程设计文件工程设计文件是工程施工的重要依据，通常包括总平面布置图、结构图、给排水图、电气图等各类工程设计图纸，以及设计说明书、设计计算书等文件。
这些设计文件是工程施工的起点，对工程的选址、布局和结构等方面有着重要的指导作用。
在施工前，施工单位需要对设计文件进行仔细审阅，确保能够准确理解设计意图，做到按图施工。
二、施工图纸施工图纸是在设计文件的基础上进行详细细化的图纸，一般由施工单位或监理单位根据设计文件进行编制。
施工图纸是施工现场施工的参考依据，包括工程结构、规格、尺寸、材料等方面的详细信息。
在施工现场，施工人员需要根据施工图纸进行指导，严格按照图纸要求进行施工操作。
三、合同文件合同文件是工程施工合同的重要组成部分，包括招投标文件、中标通知书、工程合同书、补充协议等。
在施工过程中，双方需要严格遵守合同文件中约定的各项条款，确保合同的履行和工程施工过程的合法合规。
四、质量检验报告质量检验报告是施工过程中对于材料、构件、工艺等方面质量检验的记录和证明，包括材料检验报告、焊接质量检验报告、钢筋混凝土质量检验报告等。
这些检验报告是质量监督部门和建设单位对于工程质量进行评估的重要依据，对于确保工程质量至关重要。
五、材料进场验收记录材料进场验收记录是指在施工现场对于进场材料进行验收的记录和报告，通常包括材料名称、规格、批号、生产厂家、进场时间、验收人员等信息。
材料进场验收记录是施工单位和监理单位对进场材料进行质量把关的重要手段，对于杜绝假冒伪劣材料、确保施工质量至关重要。
六、工程进度计划工程进度计划是指在施工过程中对工程进度进行详细规划和安排的文件，包括总体进度计划、分部工程进度计划、施工工序计划等。
工程进度计划是确保工程按时完工的重要依据，对于施工过程的组织和安排具有重要的指导作用。
综上所述，工程施工原始资料包括工程设计文件、施工图纸、合同文件、质量检验报告、材料进场验收记录、工程进度计划等，这些资料直接关系到工程质量、安全和进度，对于施工过程具有重要的指导和监督作用。
水土保持工程施工资料全套是指在进行水土保持工程施工过程中所需的各种技术文件和资料，包括设计文件、施工图纸、施工方案、施工技术要求、施工记录、验收报告等。
这些资料全套是保证水土保持工程施工质量、安全、进度和投资控制的重要依据，也是施工过程中必须遵守的技术规范和标准。
一、设计文件设计文件是水土保持工程施工的基础，包括施工图纸、设计说明书、设计计算书等。
施工图纸应明确标注出施工范围、工程量、施工方法、施工要求等内容。
设计说明书应详细阐述设计依据、设计原则、设计内容、设计结果等内容。
设计计算书应详细记录设计过程中的计算过程和计算结果。
二、施工图纸施工图纸是施工过程中必须遵守的技术规范和标准，应明确标注出施工范围、工程量、施工方法、施工要求等内容。
施工图纸应包括水土保持工程的各种建筑物、构筑物、排水设施、绿化等内容，以及施工过程中的各种细节和注意事项。
三、施工方案施工方案是施工过程中的具体操作指南，应详细阐述施工方法、施工步骤、施工技术要求等内容。
施工方案应根据设计文件和施工现场实际情况制定，包括施工过程中的各种细节和注意事项，以及应对突发情况的预案。
四、施工技术要求施工技术要求是施工过程中必须遵守的技术规范和标准，应详细阐述施工过程中的各种技术要求，包括材料要求、施工工艺要求、施工质量要求等内容。
施工技术要求应根据设计文件和施工现场实际情况制定，以确保施工过程中的质量和安全。
五、施工记录施工记录是记录施工过程中的各种情况和技术数据的重要资料，应详细记录施工过程中的各种情况，包括施工进度、施工质量、施工安全等内容。
施工记录应真实、准确、完整，以反映施工过程中的实际情况。
六、验收报告验收报告是水土保持工程施工结束后的评价和总结，应详细记录施工过程中的各种情况和技术数据，以及施工质量、安全、进度和投资控制等方面的情况。
验收报告应由施工单位、设计单位、监理单位、业主单位等共同参与编写，以确保施工质量的公正性和客观性。
某工程施工图设计文件第一部分：工程概况一、项目名称：某某工程施工图设计二、建设单位：某某公司三、设计单位：某某设计院四、总建筑面积：XXXX平方米五、施工周期：XX个月六、工程概况：本工程位于某某地区，主要包括XXX建筑、XXX设施等工程内容，重要建筑信息如下：1. 主楼：XX层，高度XXX米，总建筑面积XXX平方米；2. XXX室外景观设施：XXX平方米；3. XXX停车场：XXX平方米。
第二部分：相关设计标准一、设计依据：《建筑设计规范》、《建筑结构设计规范》、《建筑防火规范》等相关国家标准和规范。
二、地质勘察报告：根据XXX工程地质勘察报告，工程地质的基本情况如下：1. 地质构造：XXX；2. 地质地貌：XXX；3. 土层结构：XXX。
三、总平面布置：根据XX规划设计要求和功能要求，将建筑分为XXX部分进行平面布置设计，包括建筑功能布局、交通道路、景观绿化等内容。
四、建筑结构设计：根据建筑的荷载要求，设计主楼结构为XXX结构形式，XXX材料，满足承载要求。
五、给水排水设计：根据建筑用水、排水的需要，设计给排水管道系统，满足建筑功能性要求。
六、电气设计：根据建筑用电需求，设计电气系统布置，包括配电、照明、弱电等部分内容。
七、暖通设计：根据建筑的采暖、通风、空调要求，设计暖通系统布置，满足舒适度和节能要求。
八、消防设计：根据建筑防火要求，设计火灾报警、防烟排烟、消防应急设施等消防系统布置。
第三部分：施工图设计内容一、建筑平面布置：包括地面、地下室、一层及以上各层平面布置。
二、建筑立面设计：包括建筑各个立面的设计，包括外墙、窗户、门等内容。
三、建筑结构设计：包括建筑各个结构的设计施工图纸。
四、给水排水设计：包括给水管道、排水管道的布置和连接图。
五、电气设计：包括配电箱、线路布置、照明设施等相关图纸。
六、暖通设计：包括采暖设施、通风设施、空调设施相关图纸。
七、消防设计：包括消防系统设施、应急通道布置相关图纸。
建筑工程施工图设计文件序言本文档为某建筑工程施工图设计文件，旨在为施工过程提供详细的指导和规划。
本设计文件包含建筑工程的结构设计、施工材料、工艺流程等内容，以确保施工过程顺利进行，达到设计要求。
建筑工程施工图设计文件是建筑工程的重要组成部分，对于保障工程质量、提高效率具有重要意义。
一、工程概况本工程位于某城市中心区域，总建筑面积约为10000平方米，包括地下室、地面及楼上多层。
建筑类型为商业综合体，主要包括商业区、办公区、住宅区等功能。
本工程设计文档主要包括结构设计、建筑材料、施工工艺等内容。
二、结构设计1. 地基设计：本工程地基主要选用桩基础，通过地质勘察确定桩基础的位置及桩长，以确保地基承载力满足设计要求。
2. 结构系统：本工程主体结构采用钢筋混凝土框架结构，包括框架柱、梁及楼板等构件。
各构件采用标准尺寸设计，强度满足设计要求。
3. 钢结构设计：本工程部分区域采用钢结构设计，主要包括屋面结构、梁柱及桁架等构件。
钢结构材料选用优质碳素钢，具有较高的强度和稳定性。
4. 基础设计：本工程地基按照地质条件设计，采用标准深基础或浅基础，并根据结构要求设置基础筏板或基础梁。
三、建筑材料1. 混凝土：本工程混凝土采用标号32.5的水泥，砂、石料按照设计要求配合，并加入适量的外加剂以提高混凝土性能。
2. 钢筋：本工程采用优质钢筋，钢筋表面应清洁无锈蚀，弯曲后无明显裂痕，并符合国家标准。
3. 钢材：本工程钢材主要包括H型钢、槽钢、冷弯型钢等，材料应符合设计要求，并具有相应的力学性能。
4. 砂浆：本工程砂浆采用标号M7.5的水泥砂浆，按照设计比例配制，保证砂浆的粘结性和耐久性。
四、施工工艺1. 地基施工：地基施工包括桩基础施工、基础梁浇筑等工序，应按照设计要求严格执行，保证地基的稳定性。
2. 主体结构施工：主体结构施工包括混凝土浇筑、钢筋绑扎等工序，质量应符合设计要求，强度满足标准。
3. 机电安装：建筑机电安装包括电气线路布置、管道敷设等工序，应按照设计要求进行，确保机电设备正常运行。
建筑电气资料建筑电气资料是指用于建筑电气工程设计、施工、验收、维护等各个环节所需要的相关资料。
建筑电气资料较为复杂且繁琐，需要按照特定标准进行整理，以确保电气工程的顺利进行及后期的维护运营。
建筑电气资料可以大致分为以下几类：1. 设计文件：设计文件是建筑电气工程一个最基础的资料类别，设计文件包括设计图纸、专项技术规范、设计说明等。
设计文件能够为后续建筑电气工程的施工、验收提供必要的基础数据，同时，在后期维护过程中也起着重要的作用。
2. 施工图纸：正式施工前，需要准备详尽的电气施工图纸，以确保施工人员能够顺利进行施工。
施工图纸中通常包括各种管道的尺寸、位置、管道连接方式等，同时也包括了电缆、电线、插座等的详细布置方案，以及沿用的标准等。
3. 各类协议：建筑电气工程过程中，需要与其他建筑分包、工程承包商、设备提供商等各种相关方进行协作，因此，需要准备各种协议文件，以确保工程能够按照协议顺利进行。
4. 施工记录：施工记录是用于确保建筑电气工程在施工过程中完整、准确地记录下各种施工信息，包括各种文件（如交底记录、技术资料、质量检查报告等）及工程中使用的大量设备/材料的数量、型号、名称、规格等数据，以及工人的施工记录等。
5. 工程变更记录：由于多方面的原因，建筑电气工程设计或施工过程中可能会存在各种变化，因此需要准备及时、准确的工程变更记录，以确保工程能够顺利进行。
6. 验收报告：建筑电气工程完成之后需要进行验收，验收报告作为必要的资料，主要用于评估工程的质量，同时具备监督和管理作用，用于保证工程质量和安全性能，完善工程数据信息管理。
7. 维保手册：维保手册是记录建筑电气工程维保内容的规范文件，主要针对已验收的电气工程进行后期的维护与保养，确保工程性能稳定，维护数据依据科学可靠，防止人为错误对工程产生负面影响。
建筑电气资料的重要性不言而喻。
除了能够为工程的设计、施工、验收和维保提供必要的基础数据外，更能全面展现工程的整体情况，为项目后期的升级、改造、维护和扩容提供可靠的支撑。

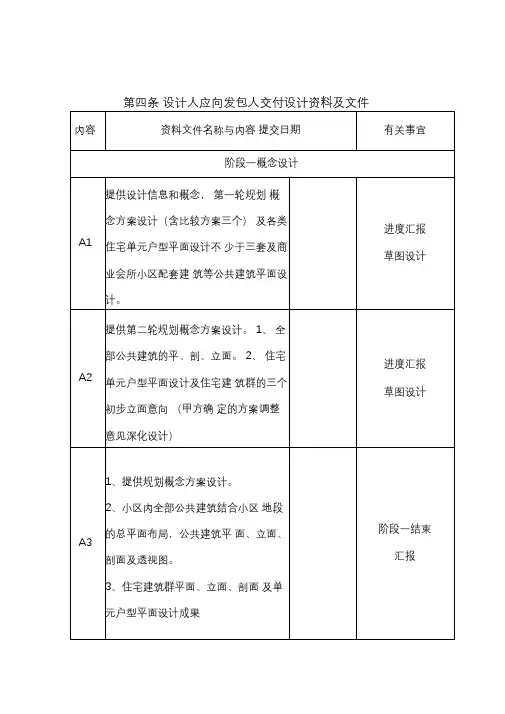

第四条设计人应向发包人交付设计资料及文件备注：1、本合同设计内容应包括必要的景观概念设计（应有对规划、建筑的景观骨架、空间层次、竖向设计、地势高低能清楚表达的图纸）。
2、设计的成果包括：1）总平面图（CAD 图、彩图、土方平衡、总图定位、竖向、管线综合等图）2）设计分析图（功能设计、交通设计、绿化景观设计、空间设计、竖向设计、彩图）。
3、人防方案设计。
4、消防设计。
5、建设时序及开发分期示意。
6、街影立面图（CAD 图、彩图）7、总体鸟瞰效果图。
8、夜景效果图。
9、单体建筑效果图（包括内部及其他效果图若干）。
10、设计思想及构思说明。
11、经济技术指标（包括规划设计指标及投资估算）。
12、建筑单体各层平面图。
13、建筑单体立面图。
14、建筑单体剖面图。
15、各类建筑单体外墙效果图。
16、建筑单体立面特殊节点做法示意图。
17、各类建筑单体的选用材料及结构形式的设计意图说明。
18、建筑单体外墙配色图。
19、对各类单体外墙材料提供样品或色板。
3、设计要求1）设计深度应满足住建部建质[2008]216 号文，建筑工程方案设计招标技术文件编制深度规定及修建性详细规划成果内容及深度要求。
2）以上图纸在相应的设计阶段，按约定提交电子文件一份及捌套文本及蓝图。
设计人责任：6.2.6 设计人与发包人委托的施工图及其他专业设计公司（以下简称丙方）应紧密合作，对施工图及各专业设计予以指导。
对于发包人委托的丙方的施工图和设计变更文件，设计人应对其提出意见并对可实施性进行复核和积极配合。
设计人须在三日内对施工图和所有设计变更文件向丙方提交复核意见，如果丙方对复核意见有异议，设计人有责任及时积极与之协商。
如不能达成共识，可要求发包人进行设计人与丙方的协调工作，并由发包人明确最终意见。
图纸的最终审批权在发包人。
6.2.9设计人须配合发包人完成方案阶段的规划、消防、人防、环保等报建工作。
提供准确的图纸及说明，设计人应对项目的建筑面积按地方政府有关规定计算。
建筑行业归档资料有哪些建筑行业归档资料有哪些引言建筑行业是指以建造工程为主要业务的行业，涵盖了房屋、桥梁、道路、市政设施等各个方面。
在建造过程中，需要对各个环节进行归档，以保留工程的相关资料和信息。
本文将介绍建筑行业常见的归档资料类型，以供参考。
1. 建筑设计文件建筑设计文件是建筑工程的基础，它包括了建筑方案设计、施工图设计、装修设计、结构设计等。
在建造过程中，这些设计文件需要进行归档，以备后期查阅和维护。
2. 施工合同和协议施工合同和协议是建筑工程的法律依据，其中包括了建设单位与施工单位之间的合作协议、工程质量与安全责任等规定。
这些合同和协议需要保存并进行归档，以备案查阅和维权时使用。
3. 技术资料和工程报告技术资料和工程报告包括了建筑工程的各个环节的技术要求、工程流程和实施方案等。
这些资料对于建筑工程的施工和维护都至关重要，需要进行归档以备查阅和参考。
4. 资质证书和批准文件建筑行业需要获取一系列的资质证书和批准文件才能进行合法的施工和经营。
这些证书和文件包括营业执照、安全生产许可证、建筑工程质量安全标准化证书等，需要进行归档以备查阅和展示。
5. 工程变更和验收记录建筑工程在建造过程中经常会发生变更，这些变更需要记录并进行归档，以备后期查询和核对。
同时，建筑工程的验收记录也需要进行归档，以证明工程的合格性和合规性。
6. 施工日志和材料报验记录施工日志是建筑工程的施工过程记录，包括了工程进度、人员安排、施工质量等情况。
材料报验记录是对使用的建筑材料进行检验和验收的记录。
这些记录需要进行归档，以备查阅和追溯。
7. 维护保养手册和记录建筑工程在竣工后需要进行维护和保养，这些工作需要有相应的手册和记录。
维护保养手册包括了对设备和设施的保养方法和周期，维护保养记录包括了维护保养的时间、内容和责任人等信息。
这些资料需要进行归档，以备后期查阅和管理。
8. 工程质量事故处理记录建筑工程在施工和使用过程中可能会出现质量事故，这些事故的处理过程需要记录并进行归档。

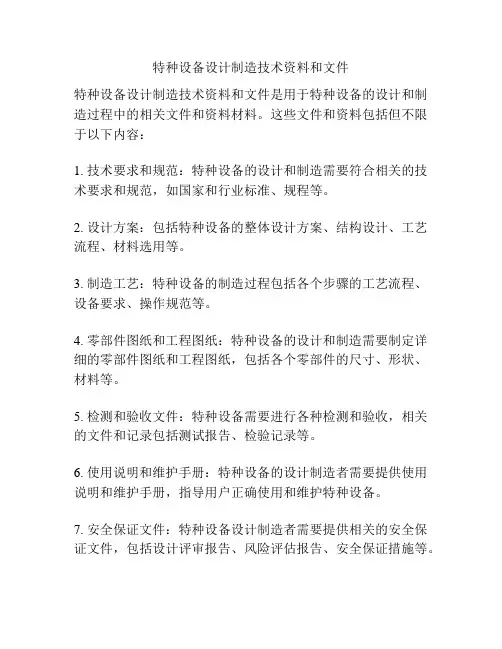

特种设备设计制造技术资料和文件
特种设备设计制造技术资料和文件是用于特种设备的设计和制造过程中的相关文件和资料材料。
这些文件和资料包括但不限于以下内容：
1. 技术要求和规范：特种设备的设计和制造需要符合相关的技术要求和规范，如国家和行业标准、规程等。
2. 设计方案：包括特种设备的整体设计方案、结构设计、工艺流程、材料选用等。
3. 制造工艺：特种设备的制造过程包括各个步骤的工艺流程、设备要求、操作规范等。
4. 零部件图纸和工程图纸：特种设备的设计和制造需要制定详细的零部件图纸和工程图纸，包括各个零部件的尺寸、形状、材料等。
5. 检测和验收文件：特种设备需要进行各种检测和验收，相关的文件和记录包括测试报告、检验记录等。
6. 使用说明和维护手册：特种设备的设计制造者需要提供使用说明和维护手册，指导用户正确使用和维护特种设备。
7. 安全保证文件：特种设备设计制造者需要提供相关的安全保证文件，包括设计评审报告、风险评估报告、安全保证措施等。
以上仅为一些常见的特种设备设计制造技术资料和文件，实际情况可能各有不同，具体还需根据特种设备的类型和特点确定所需的资料和文件。
设计监理全套资料目标本文档的目标是为了提供一份设计监理全套资料，以帮助确保项目设计的合规性和质量控制。
I. 设计阶段资料在设计阶段，以下资料是必要的：1. 工程背景和概要：包括项目背景、目标、范围、预算等信息。
2. 初步设计文件：包括设计概念、布局、图纸、模型等。
3. 详细设计文件：包括设计计算、规格书、详细图纸等。
II. 监理阶段资料在监理阶段，以下资料是必要的：1. 监理合同：详细说明监理服务的范围、义务和责任。
2. 监理计划：说明监理活动的时间表、里程碑和关键任务。
3. 施工进度报告：定期汇报工程进展和存在的问题。
4. 施工质量报告：评估施工过程中的质量控制情况。
5. 变更管理记录：记录设计变更的审批和实施过程。
6. 问题记录和解决方案：记录出现的问题和相应的解决方案。
III. 完工阶段资料在项目完工阶段，以下资料是必要的：1. 完工报告：记录项目完工的日期、完成的工作范围和质量评估。
2. 设计文件归档：保存并归档所有设计文件，以备未来参考和审查。
IV. 其他资料除了上述阶段的资料外，以下资料也可能需要包含在设计监理全套资料中：1. 会议纪要：记录重要会议的讨论和决策结果。
2. 参考资料：包括相关法规、标准、指南等。
注意：以上所列资料仅为参考，实际的设计监理资料要根据具体项目的要求和监理合同进行调整和补充。
以上所列资料仅为参考，实际的设计监理资料要根据具体项目的要求和监理合同进行调整和补充。
参考资料- 监理规范- 工程监理实施细则。
基建档案包括哪些内容基建档案是指建设工程项目的相关文件和资料，是对工程项目进行全面记录和归档的重要手段。
基建档案的内容涵盖广泛，主要包括以下几个方面：一、工程设计文件。
工程设计文件是基建档案的重要组成部分，包括工程概算、施工图纸、设计说明书、技术规范等。
这些文件记录了工程项目的设计方案、施工要求和技术标准，是工程建设的依据和指导。
二、施工合同及相关协议。
施工合同是工程项目的法律依据，记录了工程的承建方、工程范围、工程造价、工期安排等重要内容。
此外，还包括与工程建设相关的其他协议和文件，如分包合同、供货合同、施工许可证等。
三、施工日志和质量检测报告。
施工日志是施工过程中的重要记录，包括施工进度、施工质量、安全生产等情况。
质量检测报告则是对工程质量进行检测和评估的文件，记录了工程材料的检测结果、施工工艺的验收情况等。
四、工程变更和索赔资料。
工程建设过程中，可能会出现设计变更、施工变更、索赔等情况，相关资料需要纳入基建档案。
这些资料包括变更通知、变更协议、索赔函、索赔报告等，记录了工程变更和索赔的原因、过程和结果。
五、竣工验收文件。
竣工验收是工程项目最后的环节，相关文件包括竣工验收报告、验收意见、竣工图纸、竣工结算等。
这些文件记录了工程项目的最终完成情况和验收结果，是工程项目最终的证明和依据。
六、运维手册和保养记录。
工程项目竣工后，需要进行运维和保养工作，相关文件包括设备说明书、维护手册、保养记录等。
这些文件记录了工程设备的使用和维护情况，对延长设备寿命和保障工程运行具有重要意义。
七、其他相关资料。
除以上内容外，基建档案还包括工程项目的环评报告、安全生产资料、施工图纸变更通知、工程验收资料、工程监理资料等。
这些资料对工程项目的全面记录和归档具有重要意义。
总之，基建档案是工程项目全过程的记录和证明，包括工程设计、施工、验收、运维等各个环节的相关文件和资料。
建立完善的基建档案对于保障工程质量、维护工程安全、保障工程合法权益具有重要意义。
如何编制竣工图竣工图是建筑工程的重要文档，它记录了建筑项目的最终设计和施工结果。
编制竣工图需要遵循一系列步骤和规范，以确保图纸的准确性和可行性。
以下是编制竣工图的简单策略和步骤：1. 收集设计文件和相关资料在编制竣工图之前，首先需要收集建筑项目的设计文件和相关资料。
这些文件包括建筑设计图纸、结构设计图纸、给排水设计图纸、电气设计图纸等。
通过收集这些文件，你可以了解建筑项目的整体设计和要求。
2. 审查施工图纸在开始编制竣工图之前，需要对施工图纸进行审查。
审查施工图纸的目的是确保其与设计文件一致，并且满足法律法规和建筑规范的要求。
在审查过程中，需要注意图纸的准确性、完整性和合理性。
3. 绘制竣工图在审查完施工图纸后，可以开始绘制竣工图。
竣工图应包括建筑平面图、立面图、剖面图等。
绘制竣工图时，需要确保图纸的比例准确，并按照规范要求标注建筑尺寸、材料、设备等信息。
4. 标注详细信息竣工图应包含建筑项目的详细信息，例如材料规格、设备型号、施工方法等。
这些详细信息对于确保施工质量和安全非常重要。
在标注详细信息时，需要遵循相关规范和标准，确保信息的准确性和可读性。
5. 进行内部审查在绘制竣工图后，需要进行内部审查。
内部审查的目的是检查竣工图的准确性和完整性，以确保图纸符合设计要求和规范要求。
在内部审查过程中，需要仔细检查图纸的每个细节，并对可能存在的问题进行修正和改进。
6. 进行外部审查完成内部审查后，需要将竣工图提交给相关部门进行外部审查。
外部审查的目的是确保竣工图符合法律法规和建筑规范的要求。
在外部审查过程中，可能需要与审查人员进行沟通和协商，以解决可能存在的问题。
7. 完善和归档竣工图根据外部审查的结果，对竣工图进行必要的修改和完善。
修正后的竣工图应进行归档，并妥善保存。
竣工图的归档对于后续的施工和维护非常重要，可以作为参考和依据。
通过遵循以上步骤和策略，可以编制出准确、可行的竣工图。
编制竣工图需要综合考虑建筑设计、施工要求和法律法规等各方面因素，确保建筑项目的顺利进行和最终质量的达到。
设计施工全过程资料文件清单
本文档旨在列举设计施工全过程中所需的各类资料文件，以便确保项目顺利进行，并满足相关法律法规的要求。
1. 项目立项阶段资料文件清单
- 项目建议书
- 环境影响评价报告
- 用地预审文件
- 工程可行性研究报告
- 项目投资决策会议纪要
- 合同文件
2. 设计阶段资料文件清单
- 概念设计报告
- 施工图纸设计文件
- 结构设计计算书
- 设备选型及参数说明
- 项目设计变更通知书
- 技术交底报告
3. 施工阶段资料文件清单
- 施工组织设计文件
- 工程进度计划
- 施工方案和施工图纸
- 施工许可证申请文件
- 防护措施方案及执行记录
- 施工变更通知书和确认函
- 施工质量验收记录
4. 完工阶段资料文件清单
- 工程竣工验收报告
- 交工验收报告
- 工程质量检测报告
- 竣工结算报告
- 工程保修承诺书
- 使用说明书和维护手册
- 相关验收记录和合格证明
以上是设计施工全过程资料文件清单的主要内容，具体文件要求可能因项目而有所差异，请根据实际需要进行适当调整。
在准备和管理这些文件时，务必遵循相关法律法规，并确保文件内容真实可靠、完整有效。
建筑工程资料分为几类
建筑工程资料可分为以下几类：
1. 设计文件：包括建筑设计、结构设计、电气设计、给排水设计等各专业的设计图纸和计算书。
2. 深化施工图：根据设计文件进一步细化，包括各种施工图纸、施工说明和材料清单等。
3. 合同文件：包括承包合同、分包合同、供货合同等各种与建筑工程相关的合同文书。
4. 技术文件：包括建筑工程技术规范、施工工艺文件、施工方案等。
5. 现场记录：包括施工日志、检查记录、质量验收记录等。
6. 质量文件：包括施工质量控制文件、检测报告、试验数据等。
7. 进度文件：包括工程进度计划、施工进度表、工期延误报告等。
8. 报告文件：包括工程勘察报告、设计说明报告、工程验收报告等。
9. 资料备查：包括各类供货商、施工单位的资质证书、技术资料备查等。
10. 完工文件：包括竣工验收资料、竣工图纸、保修卡等。
以上是建筑工程常见的资料类别，每个类别中都可能包含多个具体的资料文件。
施工单位施工过程中应提交的资料在施工过程中，施工单位必须按照相关法律法规及规范要求的规定，提交以下材料：1.施工组织设计：施工单位应提交施工组织设计文件，包括施工总体方案、安全技术措施、施工进度计划、施工质量控制方案等。
这些文件应详细描述施工过程的安全、质量和进度控制措施，以及施工单位的组织架构和责任分工。
2.工程交底材料：施工单位应向监理单位和业主交底施工总承包合同、工程量清单、施工图纸、技术规范、施工进度计划、分包合同等相关资料。
这些资料用于明确工程的施工范围、质量要求、进度计划等。
3.施工现场管理文件：施工单位应提交施工现场管理文件，包括现场安全生产管理规定、施工现场安全岗位职责及技术措施等。
这些文件用于规范施工现场的安全管理，保证施工过程的安全性。
4.进场检查及原材料检验报告：施工单位应提交进场检查和原材料检验报告，以证明所使用的材料符合相关标准和规范要求。
这些报告有助于保证施工所使用的材料质量，确保工程施工质量。
5.施工过程记录：施工单位应提交施工过程的记录，包括施工日志、施工现场照片、施工检查记录等。
这些记录用于监督施工过程的合规性和质量控制，同时也是施工质量验收的依据。
6.施工技术交底材料：施工单位应向施工人员交底施工技术，包括技术交底记录、施工工艺流程、施工工序安排等。
这些材料用于指导施工人员进行正确的工艺操作，确保工程质量。
7.竣工验收材料：施工单位应提交竣工验收材料，包括竣工图纸、竣工报告、使用说明书等。
这些材料用于说明工程交付使用后的功能和效果，并提供使用维护的指导。
8.施工过程中的其他资料：根据工程项目的具体要求，施工单位还需要提交其他相关的资料，如承包方案、质量控制计划、施工安装工艺方案等。
总而言之，施工单位在施工过程中应提交的资料包括施工组织设计、工程交底材料、施工现场管理文件、进场检查及原材料检验报告、施工过程记录、施工技术交底材料、竣工验收材料等，这些资料对于确保施工的安全、质量和进度具有重要的作用。
第2卷第二卷第四章设计文件及相关资料第1条资料目录1.1 CFB锅炉烟气脱硝项目相关资料套。
1.2 II套催化CRC节能技术改造项目相关资料套。
1.3 催化裂化装置节能改造项目（反再系统改造及三级冷却）相关资料套。
1.4 催化CRC系统技术完善项目相关资料套。
1.5 90万吨/年汽油精制装置国V升级改造项目相关资料套。
1.6 45万吨/年加氢改质装置国V升级改造项目相关资料套。
1.7 连续重整催化剂再生烟气治理项目相关资料套。
联系人：联系电话：第2条其他相关资料各标段装置检修同步项目相关资料另附联系人：联系电话：第五章技术标准和要求第1条工程说明1.1 工程概况1.1.1 本工程基本情况如下：本项目包括公司年装置检修任务。
项目业主及施工管理部门是机动设备处。
1.1.2 本工程施工场地（现场）具体地理位置如下：施工现场位于。
1.2 现场条件和周围环境1.2.1 本工程施工场地（现场）已经具备施工条件。
施工场地（现场）征地已完成、道路交通和出入口、以及施工场地（现场）和周围环境等情况具备施工条件。
1.2.2 施工场地（现场）征地路由公司负责。
施工现场临时供电容量就近采用现有临时供电设施。
1.2.3 现场条件和周围环境的其他资料和信息数据如下：见施工图。
1.2.4 承包人被认为已在本工程投标阶段踏勘现场时充分了解本工程现场条件和周围环境，并已在其投标时就此给予了充分的考虑。
1.3 地质及水文资料现场地质及水文资料和信息数据如下：1.3.1 该项目所在场地地形，标高约在在之间。
1.3.2 建筑场地钻探深度范围内为，天然地基承载为 KPa/㎡；1.3.3 地震基本烈度度，地基土冻结深度为米。
1.4 资料和信息的使用合同文件中载明的涉及本工程现场条件、周围环境、地质及水文等情况的资料和信息数据，是发包人现有的和客观的，发包人保证有关资料和信息数据的真实、准确。
但承包人据此作出的推论、判断和决策，由承包人自行负责。
第2条承包范围2.1 承包范围2.1.1 承包人自行施工范围本工程承包人自行施工的工程范围如下：。
投标人须知正文部分1.11所述分包工作内容以外的工作。
2.1.2 承包范围内的暂估价项目2.1.2.1 承包范围内以暂估价形式实施的专业工程。
2.1.2.2 承包范围内以暂估价形式实施的材料和工程设备。
2.1.2.3 上述暂估价项目与本节第2.1.1项承包人自行施工范围的工作界面划分如下：。
2.1.3 承包范围内的暂列金额项目2.1.3.1 承包范围内以暂列金额（包括计日工）方式实施的项目的金额。
2.1.3.2 暂列金额明细表中每笔暂列金额所对应的子目，包括计日工，均只是可能发生的子目。
承包人应当充分认识到，合同履行过程中所列暂列金额可能不发生，也可能部分发生。
即便发生，监理人按照合同约定发出的使用暂列金额的指示也不限于只能用于表中所列子目。
2.1.3.3 暂列金额是否实际发生、其再分和合并等均不应成为承包人要求任何追加费用和（或）延长工期的理由。
2.1.3.4 关于暂列金额的其他说明：暂列金的使用必须经业主审批。
2.2 发包人发包专业工程和发包人供应的材料和工程设备2.2.1 由发包人发包的专业工程属于与本工程有关的其他工程，不属于承包人的承包范围。
发包人发包的专业工程如下：检验检测及其辅助施工作业、换热器芯子清洗、油气大管机械清焦。
2.2.2 由发包人供应的材料和工程设备不属于承包人的承包范围。
发包人供应的材料和工程设备见合同附件二“发包人供应的材料和工程设备一览表”。
2.3 承包人与发包人发包专业工程承包人的工作界面承包人与发包人发包专业工程承包人以及与发包人供应的材料和设备的供应商之间的工作界面划分如下：发包人承担：除衬里材料、保温钉、防腐材料、防火材料外的所有主材。
承包人负责：主材包括：衬里材料、保温钉、防腐材料、防火材料；所有辅助材料，措施用材料。
承包人需按《炼化企业设备检测、储罐机械清洗和催化衬里施工工作指导意见》（油炼化2011<77>号）的要求在推荐的炼化企业催化衬里材料供应商中择优选择一家，并在投标文件中明确。
其它材料的选商需经发包人批准。
2.4 承包人需要为发包人和监理人提供的现场办公条件和设施承包人需要为发包人和监理人提供的现场办公条件和设施及其详细要求如下：。
第3条工期要求3.1 合同工期本工程合同工期和计划开、竣工日期、检修施工期为承包人在投标函附录中承诺的工期和计划开、竣工日期、检修施工期，并在合同协议书中载明。
3.2 关于工期的一般规定3.2.1 承包人在投标函中承诺的工期和计划开、竣工日期、检修施工期之间发生矛盾或者不一致时，以承包人承诺的工期为准。
实际开工日期以通用合同条款第11.1款约定的监理人发出的开工通知中载明的开工日期为准。
3.2.2 如果承包人在投标函附录中承诺的工期提前于发包人在本工程招标文件中所要求的工期，承包人在施工组织设计中应当制定相应的工期保证措施，由此而增加的费用应当被认为已经包括在投标总价中。
除合同另有约定外，合同履约过程中发包人不会因此再向承包人支付任何性质的技术措施费用、赶工费用或其他任何性质的提前完工奖励等费用。
3.2.3 承包人在投标函附录中所承诺的工期应当包括实施并完成本节上述2.1.2项规定的暂估价项目和上述2.1.3项规定的实际可能发生的暂列金额在内的所有工作的工期。
第4条质量要求4.1 质量标准本工程要求的质量标准为单位工程质量合格率100%；设备、工艺管线安装、焊接一次合格率98%以上；设备、材料、配件、零件等合格率100%。
装置一次开车成功。
4.2 特殊质量要求有关本工程质量方面的特殊要求如下：为了保证工程质量，提高施工管理水平，承包商应编制质量管理方案，应服从业主的统一协调管理，并坚持以下原则：4.2.1 坚持质量第一原则，即工程质量必须达到设计文件规定和标准、规范的要求，尤其当进度目标与质量要求发生矛盾时，应服从质量要求。
4.2.2 三全管理原则，即全员参与、全方位管理、全过程控制，要求全体参建人员，把好各个环节的质量关。
4.2.3 重视数据原则，即在质量管理工作中，注重管理的科学化和数据化，对工程质量的判定重视科学的检测数据，让数据说话。
4.2.4 持续改进原则，即对于建设过程中，无论是参建单位，还是个人，无论是在质量行为、体系运行方面，还是工程实体方面发现或存在的问题，除了要求及时处理和记录之外，还要有统计、有分析，并采取纠正和预防措施，不断提高质量管理水平。
第5条 HSE要求严格执行哈尔滨石化公司编制的《承包商HSE管理考核办法》、《施工安全管理简明手册》、《HSE制度执行指导手册》、《施工安全知识手册》、《作业监督指导手册》以及其他相关规定，并编制HSE管理方案。
第6条安全文明施工6.1 安全防护6.1.1 在工程施工、竣工、交付及修补任何缺陷的过程中，承包人应当始终遵守国家和地方有关安全生产的法律、法规、规范、标准和规程等，按照通用合同条款的约定履行其安全施工职责。
6.1.2 承包人应坚持“安全第一，预防为主，以人为本”的方针，建立、健全安全生产责任制度和安全生产教育培训制度。
在整个工程施工期间，承包人应在施工场地（现场）设立、提供和维护并在有关工作完成或竣工后撤除：（1）设立在现场入口显著位置的现场施工总平面图、总平面管理、安全生产、文明施工、环境保护、质量控制、材料管理等的规章制度和主要参建单位名称和工程概况等说明的图板；（2）为确保工程安全施工须设立的足够的标志、宣传画、标语、指示牌、警告牌、火警、匪警和急救电话提示牌等等；（3）洞口和临边位置的安全防护设施，包括护身栏杆、脚手架、洞口盖板和加筋、竖井防护栏杆、防护棚、防护网、坡道等等；（4）安全带、安全绳、安全帽、安全网、绝缘鞋、绝缘手套、防护口罩和防护衣等安全生产用品；（5）所有机械设备包括各类电动工具的安全保护和接地装置和操作说明；（6）装备良好的临时急救站和配备称职的医护人员；（7）主要作业场所和临时安全疏散通道24小时36伏安全照明和必要的警示等以防止各种可能的事故；（8）足够数量的和合格的手提灭火器；（9）装备良好的易燃易爆物品仓库和相应的使用管理制度；（10）对涉及明火施工的工作制定诸如用火证等的管理制度；（11）其他：投标单位在投标文件承诺书中必须承诺中标后，在工程施工过程中创建安全质量标准化工地。
6.1.3 安全文明施工费用必须专款专用，承包人应对其由于安全文明施工费用和施工安全措施不到位而发生的安全事故承担全部责任。
6.1.4 承包人应建立专门的施工场地（现场）安全生产管理机构，配备足够数量的和符合有关规定的专职安全生产管理人员，负责日常安全生产巡查和专项检查，召集和主持现场全体人员参加的安全生产例会（每周至少一次），负责安全技术交底和技术方案的安全把关，负责制定或审核安全隐患的整改措施并监督落实，负责安全资料的整理和管理，及时消除安全隐患，做好安全检查记录，确保所有的安全设施都处于良好的运转状态。
承包人项目经理和专职安全生产管理人员均应当具备有效的安全生产考核合格证书。
6.1.5 承包人应遵照有关法规要求，编印安全防护手册发给进场施工人员，做好进场施工人员上岗前的安全教育和培训工作，并建立考核制度，只有考核合格的人员才能进场施工作业。
特种作业人员还应经过专门的安全作业培训，并取得特种作业操作资格证书后方可上岗。
在任何分部分项工程开始施工前，承包人应当就有关安全施工的技术要求向施工作业班组和作业人员等进行安全交底，并由双方签字确认。
6.1.6 承包人应为其进场施工人员配备必需的安全防护设施和设备，承包人还应为施工场地（现场）邻近地区的所有者和占有者、公众和其他人员，提供一切必要的临时道路、人行道、防护棚、围栏及警告等，以确保财产和人身安全以及最大程度地降低施工可能造成的不便。
6.1.7 承包人应在施工场地（现场）入口处、施工起重机械、临时用电设施、脚手架、出入通道口、楼梯口、电梯井口、孔洞口、隧道口、基坑边沿、危险品存放处等危险部位设置一切必需的安全警示标志，包括但不限于标准道路标志、报警标志、危险标志、控制标志、安全标志、指示标志、警告标志等，并配备必要的照明、防护和看守。
承包人应当按监理人的指示，经常补充或更换失效的警示和标志。
6.1.8 承包人应对施工场地（现场）内由其提供并安装的所有提升架、外用电梯和塔吊等垂直和水平运输机械进行安全围护，包括卸料平台门的安全开关、警示铃和警示灯，卸料平台的护身栏杆，脚手架和安全网等等；所有的机械设备应设置安全操作防护罩，并在醒目位置张挂详细的安全操作要点等。
6.1.9 承包人应对所有用于提升的挂钩、挂环、钢丝绳、铁扁担等进行定期检测、检查和标定；如果监理人认为，任何此类设施已经损坏或有使用不当之处，承包人应立即以合格的产品进行更换；所有垂直和水平运输机械的搭设、顶升、使用和拆除必须严格依照现行有关法规、规章、规范、标准和规程等的要求。
