智能城市交通信号控制系统设计与实现

基于Arduino的智能交通信号灯控制系统设计与实现

智能交通信号灯控制系统是现代城市交通管理中的重要组成部分，它通过智能化技术的应用，可以提高交通信号灯的效率和灵活性，从而更好地引导车辆和行人的通行。本文将介绍基于Arduino的智能交通信号灯控制系统的设计与实现过程。

一、系统设计

1.1 系统架构

智能交通信号灯控制系统主要由Arduino控制器、LED灯组、传感器和电源模块等组成。Arduino作为系统的核心控制单元，负责接收传感器数据并根据预设的算法控制LED灯组显示不同的信号。

1.2 功能设计

实现交通信号灯的红绿黄三色循环显示；

根据车辆和行人流量动态调整信号灯显示时间；

支持手动控制模式，方便维护人员对信号灯进行调试和维护。

二、系统实现

2.1 Arduino编程 Arduino编程是实现智能交通信号灯控制系统功能的关键。通过编写Arduino代码，可以实现对传感器数据的读取和处理，以及对LED灯组状态的控制。

示例代码star：

编程语言：arduino

void setup() {

// 初始化引脚

}

void loop() {

// 读取传感器数据

// 根据算法控制LED灯组状态

}

示例代码end

2.2 传感器应用

在智能交通信号灯控制系统中，常用的传感器包括光电传感器、红外传感器和超声波传感器等。这些传感器可以实时监测车辆和行人的情况，为信号灯控制提供数据支持。

2.3 LED灯组控制 LED灯组是交通信号灯显示的核心部件，通过Arduino对LED进行控制，可以实现红绿黄三色循环显示，并根据需要进行闪烁或变换显示模式。

三、系统优化

3.1 车辆和行人流量检测算法优化

通过优化车辆和行人流量检测算法，可以更准确地判断道路上的车辆和行人情况，从而更精准地调整交通信号灯的显示时间，提高交通效率。

3.2 节能减排策略

智能交通信号灯控制系统还可以结合节能减排策略，通过降低信号灯亮度或减少闪烁频率等方式，降低能耗并减少环境污染。

交通信号灯控制系统的设计与实现毕业论文

摘要：

交通信号灯是城市交通管理中重要的组成部分，能够有效地调控车辆和行人的交通流量，提高道路的通行效率和安全性。本论文旨在设计并实现一套高效、智能化的交通信号灯控制系统，以提升城市交通管理水平，减少交通拥堵和事故发生。

关键词：交通信号灯；交通管理；智能化；控制系统

一、引言

随着城市交通流量的不断增加和城市化进程的加快，交通拥堵和交通事故成为了城市管理者面临的重要问题。而交通信号灯作为交通管理中必不可少的设施，其合理的设计和高效的控制对于交通流量的调度至关重要。因此，本论文旨在设计并实现一套高效、智能化的交通信号灯控制系统，以提升城市交通管理水平和交通安全性。

二、交通信号灯控制系统的需求分析

在城市交通管理中，交通信号灯需要根据道路交通流量的变化进行智能化的控制，以确保道路的通行效率和安全性。而智能化的交通信号灯控制系统需要包含以下功能：

1.实时采集交通流量数据：通过传感器等设备实时采集道路上的车辆和行人的流量数据。

2.数据分析与预测：通过对采集到的数据进行分析和预测，确定当前交通流量情况和未来一段时间的交通流量趋势。 3.控制信号灯变化：根据交通流量数据和预测结果，控制交通信号灯的变化，以减少交通拥堵和事故发生。

4.优化调度算法：通过优化调度算法，减少交通信号灯的等待时间，提高交通的通行效率。

三、系统设计与实现

1.硬件设备部分：包括交通流量传感器、信号灯控制器等设备。

2.数据采集与处理部分：通过交通流量传感器采集道路上的车辆和行人的流量数据，并将数据传输到数据处理系统中进行处理。

3.数据处理与分析部分：对采集到的数据进行处理，分析交通流量情况和趋势，并预测未来一段时间的交通流量。

4.控制系统部分：根据数据分析和预测结果，控制交通信号灯的变化，优化交通调度算法，提高交通的通行效率。

5.用户界面部分：为交通管理者提供直观、易操作的用户界面，以方便其对交通信号灯控制系统进行管理和调度。

智能交通系统中的智能红绿灯的设计与实现

随着城市化进程的不断加快，交通问题一直是困扰城市发展的瓶颈之一。因此，设计和实现智能交通系统成为了现代城市建设的重要任务之一。而在智能交通系统中，一个关键的组成部分就是智能红绿灯系统。在本文中，我将探讨智能红绿灯系统的设计与实现。

一、智能红绿灯系统的目标

智能红绿灯系统的目标是为了提高城市交通效率，减少交通拥堵和交通事故，为行人和车辆提供更加便捷、安全和高效的出行服务。具体来说，智能红绿灯系统的目标包括以下方面：

1、提供实时的交通状况信息，实时调整交通信号配时，优化交通信号配时方案，提高交通效率和交通安全；

2、为行人、车辆提供便捷的通行服务，尽可能减少等待时间，提供更加合理、有效的信号控制方案；

3、提供车辆、行人的自动识别和计数服务，为交通规划和管理提供数据支持。

二、智能红绿灯系统的原理和方案

智能红绿灯系统的设计原理是基于各种传感器和控制器，从车辆、行人的角度来优化交通信号配时，提高交通效率和交通安全。具体的实现方案包括以下几个方面：

1、数据采集和处理

智能红绿灯系统通过采集和处理数据来获取实时的交通状况信息。数据采集技术主要包括视频监控、车辆探测器、行人探测器、智能手机应用等多种方式，这些采集方式可以确保数据的准确性、及时性和全面性。数据处理技术包括数字图像处理、数据挖掘、人工智能算法等。

2、信号控制

智能红绿灯系统可以根据采集的数据实时调整信号配时方案，以优化交通流程，减少等待时间，提高交通效率和安全。例如，当路口交通流量较大时，交通信号配时可以相应地调整，以避免交通拥堵和交通事故的发生。

3、自动识别和计数

智能红绿灯系统可以自动识别车辆和行人，并进行计数。这些数据为交通规划和管理提供数据支持。例如，交通管理部门可以利用这些数据制定合理的交通规划，优化交通网络，提高城市交通效率和安全。

三、智能红绿灯系统的应用与前景

智能红绿灯系统在城市交通管理中的应用和前景是非常广阔的。通过利用各种技术手段，智能红绿灯系统可以提高城市交通管理的效益，减少城市交通问题带来的负面影响，提高城市居民的生活质量和城市形象。

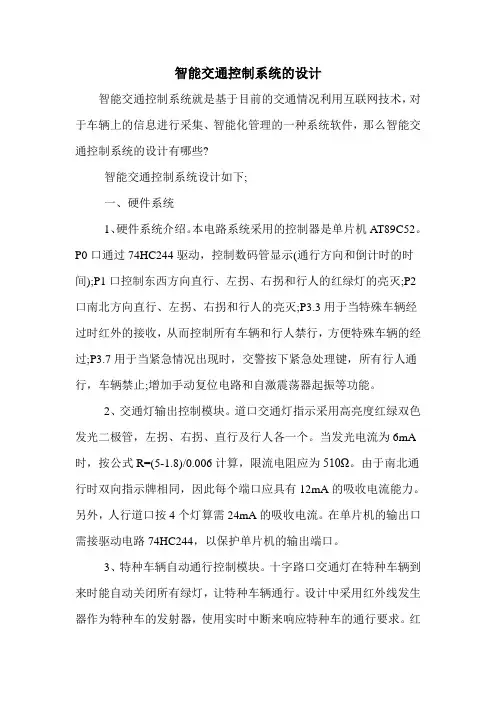

智能交通控制系统的设计

智能交通控制系统就是基于目前的交通情况利用互联网技术，对于车辆上的信息进行采集、智能化管理的一种系统软件，那么智能交通控制系统的设计有哪些?

智能交通控制系统设计如下;

一、硬件系统

1、硬件系统介绍。本电路系统采用的控制器是单片机AT89C52。P0口通过74HC244驱动，控制数码管显示(通行方向和倒计时的时间);P1口控制东西方向直行、左拐、右拐和行人的红绿灯的亮灭;P2口南北方向直行、左拐、右拐和行人的亮灭;P3.3用于当特殊车辆经过时红外的接收，从而控制所有车辆和行人禁行，方便特殊车辆的经过;P3.7用于当紧急情况出现时，交警按下紧急处理键，所有行人通行，车辆禁止;增加手动复位电路和自激震荡器起振等功能。

2、交通灯输出控制模块。道口交通灯指示采用高亮度红绿双色发光二极管，左拐、右拐、直行及行人各一个。当发光电流为6mA时，按公式R=(5-1.8)/0.006计算，限流电阻应为510Ω。由于南北通行时双向指示牌相同，因此每个端口应具有12mA的吸收电流能力。另外，人行道口按4个灯算需24mA的吸收电流。在单片机的输出口需接驱动电路74HC244，以保护单片机的输出端口。

3、特种车辆自动通行控制模块。十字路口交通灯在特种车辆到来时能自动关闭所有绿灯，让特种车辆通行。设计中采用红外线发生器作为特种车的发射器，使用实时中断来响应特种车的通行要求。红外接收器采用一体化红外接收器，具有很高的灵敏度和较强的抗干扰能力。当按下KEY键时，触发8050三极管导通，红外发射电路接通，红外发射管发射950nm的红外光，当红外接收管接收信号，输出低电平，也就是P3.3端口为低电平，系统进入红外中断功能程序。

4、盲人提示音电路。为了方便盲人过人行道，可使盲人提示音电路与人行道通行控制灯绿灯相同步。盲人提示音采用蜂鸣器。由于蜂鸣器工作需要较大的电流，增加一个三极管功率放大器8550，以提供蜂鸣器足够大的电流。
