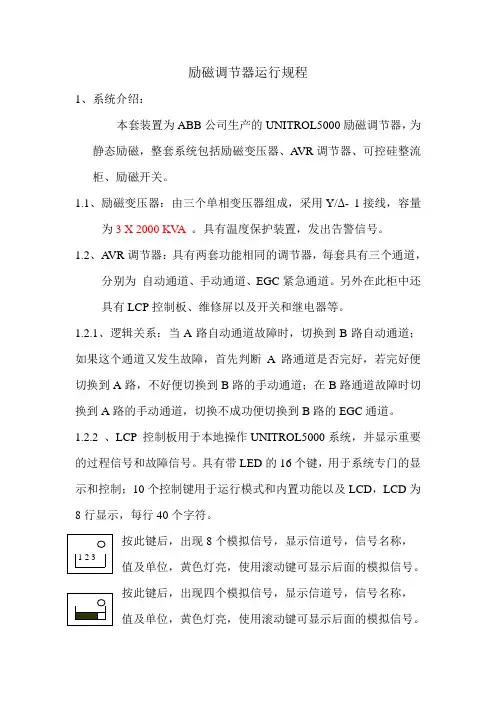

励磁调节器运行规程
1、系统介绍：
本套装置为ABB公司生产的UNITROL5000励磁调节器，为静态励磁，整套系统包括励磁变压器、AVR调节器、可控硅整流柜、励磁开关。
1.1、励磁变压器：由三个单相变压器组成，采用Y/Δ- 1接线，容量为3 X 2000 KVA 。具有温度保护装置，发出告警信号。
1.2、AVR调节器：具有两套功能相同的调节器，每套具有三个通道，分别为 自动通道、手动通道、EGC紧急通道。另外在此柜中还具有LCP控制板、维修屏以及开关和继电器等。
1.2.1、逻辑关系：当A路自动通道故障时，切换到B路自动通道；如果这个通道又发生故障，首先判断A路通道是否完好，若完好便切换到A路，不好便切换到B路的手动通道；在B路通道故障时切换到A路的手动通道，切换不成功便切换到B路的EGC通道。
1.2.2 、LCP 控制板用于本地操作UNITROL5000系统，并显示重要的过程信号和故障信号。具有带LED的16个键，用于系统专门的显示和控制；10个控制键用于运行模式和内置功能以及LCD，LCD为8行显示，每行40个字符。
按此键后，出现8个模拟信号，显示信道号，信号名称，
值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。
按此键后，出现四个模拟信号，显示信道号，信号名称，
值及单位，黄色灯亮，使用滚动键可显示后面的模拟信号。
1 2 3 ! 清除故障信号，按键后，如有故障，会出现最多8条故障通道。第一个故障总是在第一行，接着发生的故障，以故障编号升叙排列。使用滚动键可显示更多的故障。
! 确认故障信号。所有报告通道都储存在控制板内，此外，特殊警告通道储存在处理器里。要清除这些通道，可较长时间按下复位键。没有活动的警报，键上的灯熄灭。
↓# 光标键，可选择显示屏1 –8行或1 – 4行中的某一行。当前行突出显示。
电力系统稳定器PSS模型简介
按照标准技术语言：电力系统稳定器Power System Stabilizer简称PSS，是励磁调节器通过一种附加控制功能，借助于AVR控制励磁输出，阻尼同步电机的低频功率振荡，用以改善电力系统稳定性能的一个或一组单元。
按照陈小明理解的技术语言：PSS是励磁调节器自动通道（自动电压调节器AVR）的附加环节或者附加装置，以低频0.2∼2.5Hz的有功功率摆动作为输入，经过放大和调整相位后叠加在AVR输出上，产生同发电机阻尼绕组一样效果的正阻尼，抵消单纯电压偏差调节的AVR所产生的负阻尼，防止电力系统出现低频振荡，提高电力系统动态稳定性。
显然，PSS只有一个叠加到AVR的输出量，至于输入量最少一个。按照PSS输入的不同可以划分出不同的PSS模型。按照其他方式划分，又有其他模型。无论什么理论，只要一说到分类，张三李四王麻子各有各的爱好，分类也就越来越多。幸好PSS源于美国，且数学模型研究不是中国人的特长，因此，PSS模型的划分还是比较简单的，美国电气和电子工程师协会(IEEE)1992年将PSS划分PSS1A型（单输入）和PSS2A型（双输入），2005年版的IEEE为将PSS划分PSS1A（单输入Single-input PSS）、PSS2B（双输入Dual-input PSS）、PSS3B（双输入Dual-input PSS）、PSS4B（多频段Multi-band PSS），这是目前PSS模型最权威的分类，也是学习和交流PSS技术的重要依据。 PSS1A，单输入PSS，两级超前滞后环节。最早的输入量是频率，现在普遍采用功率P，利用隔直环节得到ΔP,再对ΔP进行超前滞后处理，以达到抑制低频振荡之目的。PSS1A主要适用于火电厂，因为火电机组调负荷很慢，其有功变化频率不在PSS1A的频率范围，不会产生机组无功反调。PSS1A，简单可靠。所谓反调，就是发电机无功随有功增减而减增，显然不利于电力系统稳定，需要避免。
励磁系统操作说明
1、 零起升压：
① 将励磁面板试验按钮按下，即进入手动调节模式；
② 按面板的增减按钮，改变Vg的给定值，Vg范围为2100至13000（也可通过Ⅰ、Ⅱ机切换按钮使Vg给定值下降到达所需建压值）；
③ 调节好给定值后，合上灭磁开关，退灭磁，投上起励电源，按起励机组会建压到所设的Vg给定值；
④ 到达给定值后，可通过增减磁调节机端电压的大小，范围2100到13000此时零起升压过程完成。
2、 正常的建压起励流程：
① 此时可将试验按钮退出，Vg给定值会恢复到额定的105000.
② 此时退灭磁起励，机端电压会自动建压额定值；
3、 带厂变时注意问题：
① 正常建压到额定后，按下试验按钮，进入到手动状态带厂变压器；
② 此时并网灯是不会亮的，因断路器的位置信号被取掉手动短接起来。
4、 运行中注意问题：
① 双机切换时,要仔细观察。一、二机的控制角ak是否在相同，相差不大时才能切换（一般正常情况下不做切换）。
② 建压时观察风机有没有启动，若未启动，应立即手动启动。 ③ 检查风机的风向朝上。
④ 运行时观察励磁电流是否波动很大，若来回摆动则应灭磁处理。
⑤ 注意桥后方的阻容保护回路，防止因虚焊而引起打火的现象。若发现，停下来焊机焊接一下即可。
