励磁调节装置基本原理

励磁调速电机工作原理

励磁调速电机是一种常用的传动装置，可以将电能转换为机械能进行工作。该电机的工作原理如下：

1. 励磁系统：励磁调速电机的励磁系统通常由直流励磁电源、整流器和励磁绕组组成。直流励磁电源提供直流电流，经过整流器转换为稳定的直流电源供应给励磁绕组。

2. 主电路：主电路由电源、电动机定子绕组、电动机转子绕组、电刷和机械负载等组成。电源通过电动机定子绕组和转子绕组来产生磁场，从而使转子发生转动。

3. 调速系统：励磁调速电机的调速系统主要由反馈元件、控制器和执行机构组成。反馈元件可以感知机械负载的变化，并将反馈信号传递给控制器。控制器根据反馈信号和设定值进行比较，并输出控制信号给执行机构，从而实现对电机转速的调节。

具体工作过程如下：

1. 开机：当励磁调速电机通电时，电源供应直流电流给励磁绕组，产生磁场。在没有机械负载的情况下，转子可以自由旋转。

2. 机械负载变化：当机械负载发生变化时，电动机的转速也会发生变化。反馈元件感知到转速变化后，将信号传递给控制器。

3. 转速调节：控制器根据反馈信号和设定值进行比较，并输出控制信号给执行机构。执行机构可以调节励磁绕组中的电流大小，从而改变磁场强度，进而改变电机的转速。

4. 调速效果：通过不断的调节电流大小，控制器可以实现对电机转速的精确调节，使其达到设定的值。这样，励磁调速电机就可以根据设备运行需求，保持恒定的转速进行工作。

总之，励磁调速电机通过励磁系统、主电路和调速系统的协同工作，实现对电机转速的调节，从而灵活适应不同的工况需求。

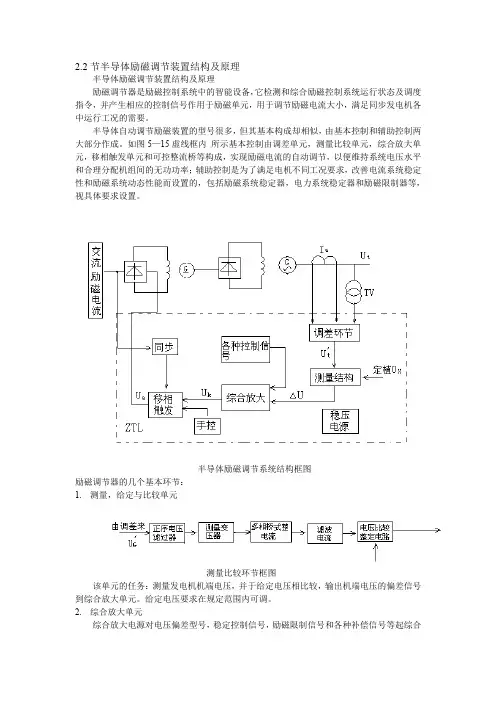

2.2节半导体励磁调节装置结构及原理

半导体励磁调节装置结构及原理

励磁调节器是励磁控制系统中的智能设备，它检测和综合励磁控制系统运行状态及调度指令，并产生相应的控制信号作用于励磁单元，用于调节励磁电流大小，满足同步发电机各中运行工况的需要。

半导体自动调节励磁装置的型号很多，但其基本构成却相似，由基本控制和辅助控制两大部分作成。如图5—15虚线框内 所示基本控制由调差单元，测量比较单元，综合放大单元，移相触发单元和可控整流桥等构成，实现励磁电流的自动调节，以便维持系统电压水平和合理分配机组间的无功功率；辅助控制是为了满足电机不同工况要求，改善电流系统稳定性和励磁系统动态性能而设置的，包括励磁系统稳定器，电力系统稳定器和励磁限制器等，视具体要求设置。

半导体励磁调节系统结构框图

励磁调节器的几个基本环节：

1. 测量，给定与比较单元

测量比较环节框图

该单元的任务：测量发电机机端电压，并于给定电压相比较，输出机端电压的偏差信号到综合放大单元。给定电压要求在规定范围内可调。

2. 综合放大单元

综合放大电源对电压偏差型号，稳定控制信号，励磁限制信号和各种补偿信号等起综合和放大的作用（线性迭加），经综合放大后的控制信号输出到移相出发单元作为触发脉冲角度的移相控制信号。其中，电压偏差信号来自上述测量给定比较单元，稳定控制信号来自励磁系统稳定器（ESS）和电力系统稳定器（PSS）,励磁限制信号来自各种励磁限制器，补偿信号来自励磁绕组时间补偿器等。

3. 移相触发单元

移相触发单元根据综合放大单元从来的控制信号的变化，改变输出到晶闸管的触发脉冲的相应，即改变控制角？，从而控制晶闸管整流电流的输出电压，达到调节发电机的励磁电流的目的。

移相触发器的基本原理:利用主回路电源电压信号产生一个频率与主回路电源同步的，副值随时间单调变化的信号（称为同步信号），将其与来自综合放大单元的控制信号比较，在两者相等的时刻形成触发脉冲；移相触发器一般由三个功能环节组成:脉冲形成和脉冲放大。

1 自动调节励磁系统原理简介

随着电力系统的迅速发展，对励磁系统的静态和动态调节性能以及可靠性等提出了更高的要求。计算机技术、控制理论、电力电子技术的发展也促进了自并励励磁制造技术逐渐趋向于成熟、稳定、可靠。相对其它励磁方式而言，自并励励磁系统具有主回路简单、调节性能优良、可靠性高的优点，已取代励磁机励磁方式和相复励方式，在水电厂得到普遍使用。最近几年，自并励励磁方式也取代了三机励磁方式，成为新建火电厂的首选方案，逐渐在大型汽轮发电机组中推广应用。

1、组成

励磁系统由励磁调节器、功率整流器、灭磁回路、整流变压器及测量用电压互感器、电流互感器等组成。

2、工作原理

自并激励磁系统的励磁电流取自发电机机端，经过整流变压器降压、全控整流桥变流的直流励磁电压，由晶闸管触发脉冲的相位进行控制。一般情况下，这种控制以恒定发电机电压为目的，但当发生过励、欠励、V/F超值时，也起相应的限制作用。恒压自动调节的效果，在发电机并上电网后，表现为随系统电压的变化，机端输出无功功率的自动调节。

一、 调节器

励磁系统作为电厂的重要辅机设备，励磁调节器的设计，应对电力系统的变化有较大的适应性，随着计算机技术的发展，励磁调节器已经由模拟式向计算机控制的数字式方向发展，大大增加了励磁系统的可靠性。

1、 调节器的控制规律

一般用于励磁调节器的控制规律有：PID＋PSS、线性最优控制、非线性最优控制等。关于励磁控制规律，国内外学者普遍认为，励磁调节器的设计，应对电力系统的变化有较大的适应性，而不是在某种条件下最优。同时，励磁调节不仅要考虑阻尼振荡，还必须考虑调压指标等性能要求。由于PID+PSS控制方式有很强的阻尼系统振荡的能力，具有较好的适应性以及很好的维持发电机电压水平的能力，又具有物理概念清晰、现场调试方便的优点，因而在国内外得到普遍应用。我公司的励磁调节器的控制规律也采用PID＋PSS控制方式。

同步发电机的励磁调节模式

一、引言

同步发电机是发电厂的核心设备之一，其稳定运行对电网的可靠性和稳定性至关重要。而励磁系统作为同步发电机的重要组成部分，其调节模式对发电机的稳态和动态特性影响深远。因此，对同步发电机的励磁调节模式进行深入研究，对保障电网的安全稳定运行具有重要意义。

二、同步发电机励磁系统的基本原理

同步发电机的励磁系统是通过调节励磁电流来控制发电机的磁通，从而控制发电机的输出电压。励磁系统通常是由稳压器、励磁电流限制器、励磁电源和励磁绕组等部分组成。稳压器通过对励磁绕组的励磁电压进行控制，控制发电机的输出电压。

三、同步发电机励磁调节模式的分类

同步发电机的励磁调节模式主要包括手动调节、自动调节和自动跟踪调节三种模式。 1.手动调节

手动调节模式是指操作人员通过手动调节稳压器的设定值，来控制发电机的输出电压。这种模式需要操作人员具有一定的经验和技术，并且在实际运行中容易出现误操作，影响发电机的稳定运行。

2.自动调节

自动调节模式是通过采用PID控制器控制稳压器，根据发电机的输出电压信号和设定值之间的误差来调节稳压器的设定值，从而实现对发电机输出电压的自动调节。这种模式能够有效提高发电机的稳态性能，并且可以根据实际需要进行参数优化，提高调节的精度和速度。

3.自动跟踪调节

自动跟踪调节模式是在自动调节的基础上，加入了对电网频率和无功功率的跟踪控制。通过对发电机输出的电压和频率进行跟踪调节，从而实现对电网功率因数的控制，保证发电机在并网运行中能够稳定输出所需要的有功功率和无功功率。

四、同步发电机励磁调节模式的应用实例 在实际应用中，不同励磁调节模式会根据具体的运行条件和要求进行选择和应用。

1.在小型发电机组中，一般采用手动调节模式，通过操作人员进行手动调节来控制发电机的输出电压，这种模式操作简单，适用于运行较为稳定的情况。

2.在大型发电厂中，通常采用自动调节模式，通过PID控制器来实现发电机输出电压的自动调节，这种模式能够保证发电机在不同的运行状态下都能够保持稳定的输出电压，并且能够进行参数优化，提高调节的精度和速度。
