精心整理

页脚内容 一、 常用钢材的种类、代号及说明

SPCC：S：steel(钢)P：plate(板)C：clod(冷)C：commercial(压延)冷间压延钢板

SPCD：S：steel(钢)P：plate(板)C：clod(冷)D：deepdrawn冷间压延拉伸钢板

SPCE：S：steel(钢)P：plate(板)C：clod(冷)E：deepdrawnextra冷间压延深深拉钢板

SECC：S：steel(钢)E：electrolytic(电镀)C：clodC：commercial冷间压延电镀钢板

SECD：S：steel(钢)E：electrolytic(电镀)C：clodD：deepdrawn冷间压延深拉电镀钢板

SECE：S：steel(钢)E：electrolytic(电镀)C：clodE：deepdrawnextra冷间压延深深拉电镀钢板

SECC-K2：K2为神户制钢所对表面耐指纹电镀锌钢板的行业标准代号之表示，其表面涂为有机涂层。

SECC-KS：KS则表示表面涂层为无机涂层。

SECC-CS：CS为新日本制铁行业标准代号之UF处理钢板（耐指纹）的一种。

UF处理钢板分为三种：EGC-CZ有机被膜0.5μm

EGC-CF有机被膜1.0μm

EGC-CS有机被膜0.7μm

SEHC：热轧镀锌钢板及钢带

SEHD：热轧镀锌深拉钢板及钢带

SEHE：热轧镀锌深深拉钢板及钢带

SGCC：冷轧涂镀锌钢板及钢带

SGCH：冷轧涂镀锌冷硬钢板及钢带

SGCD：冷轧涂镀锌深拉钢板及钢带

SGHC：热轧涂镀锌钢板及钢带

CGCC：冷轧涂彩锌钢板及钢带

CGCD：冷轧涂彩锌冷硬钢板及钢带

CGCH：冷轧涂彩锌冷硬钢板及钢带

注：

新推出的新型材料（环保材料）与旧材料有以下区别：

环保材料：又称无铬电镀钢板，只对表面有做处理的材料而言，而冷轧钢板作为所有钢板材料后处理的基板无需进行表面处理，目前推出的环保材料暂时只有电镀锌钢板一种类型，如下：

新日本制铁材料，代号为：EGC-QS：一般环保电镀锌钢板。

EGC-QZ：是特别为理光公司商定的环保镀锌钢板

环保电镀锌钢板包括有机被膜，镀锌层，铁基板；普通镀锌钢板包括有机被膜，镀锌层，铁基板，铬酸盐涂层。

二、 常用不锈钢的种类：代号 调质标记 硬度（HV）

SUS301-CSP 1/2H 310以上

3/4H 370以上

H 430以上

EH 490以上

SEH 530以上

SUS304-CSP 1/2H 250以上

3/4H 310以上 H 370以上

SUS301 212以下

SUS302 212以下

SUS302B 212以下

SUS304 212以下

SUS304L 192以下

SUS305 192以下

SUS308 192以下

页脚内容 SUS309 228以下

SUS310 228以下

SUS403 192以下

SUS405 188以下

SUS409 188以下 SUS410 288以下

SUS420 288以下

SUS430 192以下

另：

SUS304-CP：冷间压延不锈钢板

SUS304-CS：冷间压延不锈钢带

SUS304-HP：热间压延不锈钢板

SUS304-HS：热间压延不锈钢带

附：用语 SUSLB：压延→热处理→压延

BA：压延→光辉处理

LD：压延→热处理→洗酸

HL：研磨处理

SPCCSB：光辉处理，银亮色

SD：普通压延，灰暗色三、 常用铝材的种类：

代号 引张强度kgf/mm2

AL1050P H-12（8-12）

AL1050P H-14（9.5-13）

AL1050P H-16（12-15）

AL1050P H-18（13以上）

AL1100P H-12（9.5-13）

AL1100P H-14（12-15）

AL1100P H-16（14-17）

AL1100P H-18（16以上）

AL5020 H-12、H-32（22-27）

AL5020 H-14、H-34（24-29）

AL5020 H-16、H-36（26-31）

AL5020 H-18、H-38（28以上）

AL5020 H-19、H-39（29以上）

四、 铝合金带：

A1050-0/H12/H24AL：99.5%mm

A1100-0/H12/H24AL：99.0%mm

A5052-0/H32/H34Si：0.25%max五、 常用铜料的种类：

比重 料别 （HV） 1/4H 1/2H H EH SH

0.0000086 C2680 BSR2A黄铜 75-125 85-145 105-175 145以上

C2801 BSR3黄铜 85-145 105-160 130以上

0.0000089 C5191 PBR2磷青铜 90以上 140以上 170以上 185以上

C7521 NSR2洋白铜 120以上 140以上

C5210 PBSR弹性磷青铜 140-205 185-235 210-260 230-270

C7701 NSSR弹性洋白铜 150-210 185-240 210-260 230-270

红铜

磷青铜带：

代号 硬度 代号 硬度 代号 硬度

C5111R-0 HV70-UP C5191R-1/2H HV150-205 C5212R-0 HV70-UP

页脚内容 C5111R-1/4H HV80-150 C5191R-H HV180-230 C5212R-1/4H HV100-160

C5111R-1/2H HV120-180 C5191R-EH HV200-UP C5212R-1/2H HV150-205

C5111R-H HV150-200 C5102R-O HV70-UP C5212R-H HV180-235

C5111R-EH HV170-UP C5102R-1/4H HV90-160 C5212R-EH HV210-UP

C5191R-0 HV70-UP C5102R-1/2H HV130-190

C5191R-1/4H HV100-160 C5102RH HV170-220

C5102R-EH HV190-UP

高质弹簧用磷青铜：

代号 硬度

C5210R-1/2H HV140-205

C5210R-H HV185-230

C5210R-EH HV210-260

C5210R-SH HV230-270

洋白铜： 代号 硬度

C7521R-0 HV70-UP

C7521R-1/2H HV120-180

C7521R-H HV150-UP

高质弹簧用洋白铜：青铜带：

代号 硬度

C2680R-0 HV70UP

C2680R-1/4H HV75-125

C2680R-1/2H HV85-145

C2680R-H HV105-175

C2680R-EH HV145-UP

C2600R-0 HV70-UP

C2600R-1/4H HV75-125

C2600R-1/2H HV85-145

C2600R-H HV105-175

C2600R-EH HV145-UP 代号 硬度

C7701R-1/2H HV150-210

C7701R-H HV180-240

C7701R-EH HV210-260

C7701R-SH HV230-270

页脚内容 铍铜：（热处理合金铜）

代号（25合金） 硬度 代号（165合金） 硬度

C1720R-0 HV90-160 C1700R-0 HV90-160

C1720R-1/4H HV145-220 C1700R-1/4H HV145-220

C1720R-1/2H HV180-240 C1700R-1/2H HV180-240

C1720R-H HV210-270 C1700R-H HV210-270

红铜带：

代号 硬度 代号 硬度 代号 硬度

C1020R-0 HV60 C1100R-0 HV60 C1220R-0 HV60

C1020R-1/4H HV55-100 C1100R-1/4H HV55-100 C1220R-1/4H HV55-100

C1020R-1/2H HV75-120 C1100R-1/2H HV75-120 C1220R-1/2H HV75-120

C1020R-H HV80-UP C1100R-H HV80-UP C1220R-H HV80-UP

六、 常用材料的比重：

钢铁比重：0.00000785（7.85×103kg/m3）

SPCCSECC包括一些工具钢

不锈钢比重：0.00000793（7.93×103kg/m3）

铝材比重：0.0000027（2.7×103kg/m3）

铜材比重：C2680BSR2A黄铜

C2801BSR3黄铜

C5191PBR2磷青铜

C7521NSR2洋白铜

C5210PBSR弹性磷青铜

C7701NSSR弹性洋白铜

JIS记号 退火硬度(HB) 淬火回火硬度(HRC) W-C% 用途

SK1 <217 >63 1.30-1.50 硬质切削工具，剃刀，锉刀

SK2 <217 >63 1.10-1.30 切削工具，铣刀，细钻，剃刀等

SK3 <212 >63 1.00-1.10 丝攻，模，发条，剃刀等

SK4 <207 >61 0.90-1.00 木工用钻，斧，刨，带锯，笔尖，发条等

SK5 <207 >59 0.80-0.90 压模，发条，带锯，刻印，油印钢板，圆锯等

SK6 <201 >56 0.70-0.80 刻印，油印钢板，圆锯，发条，带锯等

SK7 <201 >54 0.60-0.70 压模，刻印，小刀等

热处理： 退火：SK1~3，750~780℃徐冷，SK4~6，740~760℃徐冷

淬火：760~820℃水冷，

回火：150~200℃空冷

一、 有关五金材料的常用密度如下(单位：kg/dm3)

1、 铜(8.95)2、铁(7.85)3、钢(7.95)4、铝(2.75)5.、双金属片(8.50)

二、 常用五金材料的代号 （0.0000086×103kg/m3）

（0.0000089×103kg/m3）

合集下载

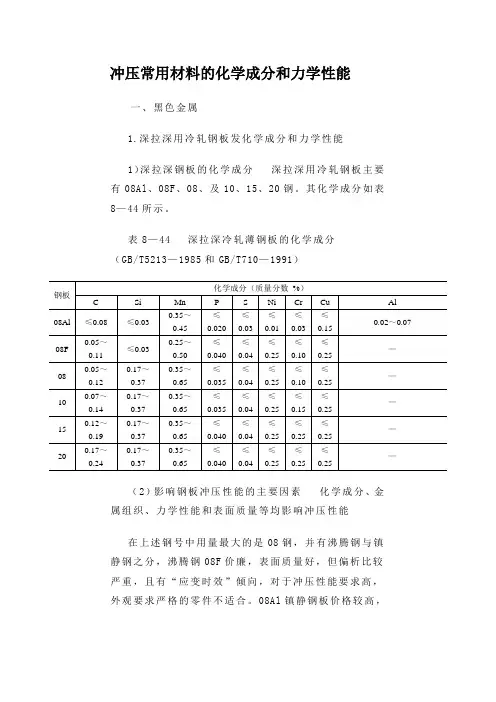

冲压常用材料的化学成分和力学性能

冲压常用材料的化学成分和力学性能

冲压常用材料的化学成分和力学性能

一、黑色金属

1.深拉深用冷轧钢板发化学成分和力学性能

1）深拉深钢板的化学成分 深拉深用冷轧钢板主要有08Al、08F、08、及10、15、20钢。其化学成分如表8—44所示。

表8—44 深拉深冷轧薄钢板的化学成分（GB/T5213—1985和GB/T710—1991）

钢板 化学成分（质量分数 %）

C Si Mn P S Ni Cr Cu Al

08Al ≤0.08 ≤0.03 0.35～0.45 ≤0.020 ≤0.03 ≤0.01 ≤0.03 ≤0.15 0.02～0.07

08F 0.05～0.11 ≤0.03 0.25～0.50 ≤0.040 ≤0.04 ≤0.25 ≤0.10 ≤0.25 —

08 0.05～0.12 0.17～0.37 0.35～0.65 ≤0.035 ≤0.04 ≤0.25 ≤0.10 ≤0.25 —

10 0.07～0.14 0.17～0.37 0.35～0.65 ≤0.035 ≤0.04 ≤0.25 ≤0.15 ≤0.25 —

15 0.12～0.19 0.17～0.37 0.35～0.65 ≤0.040 ≤0.04 ≤0.25 ≤0.25 ≤0.25 —

20 0.17～0.24 0.17～0.37 0.35～0.65 ≤0.040 ≤0.04 ≤0.25 ≤0.25 ≤0.25 —

（2）影响钢板冲压性能的主要因素 化学成分、金属组织、力学性能和表面质量等均影响冲压性能

在上述钢号中用量最大的是08钢，并有沸腾钢与镇静钢之分，沸腾钢08F价廉，表面质量好，但偏析比较严重，且有“应变时效”倾向，对于冲压性能要求高，外观要求严格的零件不适合。08Al镇静钢板价格较高，但性能均匀，“应变时效”倾向小，适用于汽车、拖拉机覆盖件的拉深 。

1）08钢中主要元素对冲压性能的影响（表8—45）

表8—45 主要元素对08钢冲压性能的影响

冲压模具常用材料表

冲压模具常用材料表

冲压模具常用材料表

引言

冲压模具是冲压工艺中最重要的辅助工具之一，它直接影响到冲压零件的质量和成形效果。冲压模具的选择非常关键，而常用材料的选择更是决定冲压模具性能的关键因素之一。本文将详细介绍冲压模具常用材料以及它们的特性，为冲压模具的设计与选择提供参考。

一、金属冲压模具常用材料

1.1 工具钢

工具钢是冲压模具最常用的材料之一，具有良好的机械性能和磨削性能。根据其硬度，可以分为低碳工具钢、中碳工具钢和高碳工具钢。其中，常用的有STAVAX、SKD11、SKH-9等。

1.2 硬质合金

硬质合金是一种具有高硬度、高耐磨性和高强度的材料，适合制作冲头和精密模具。常用的硬质合金有WC-Co合金和WC-Co-Ni合金等。

1.3 高速钢

高速钢是一种具有良好的热硬性和耐热疲劳性能的材料，适用于制作高速冲压模具。常用的高速钢有W6Mo5Cr4V2、W18Cr4V等。

1.4 硅钢片

硅钢片是冲压电机铁心的常用材料，具有良好的磁导率和电导率。硅钢片经过冲压成形后，能有效减少铁心的磁损耗。 二、非金属冲压模具常用材料

2.1 聚合物材料

聚合物材料是冲压模具中常用的绝缘和缓冲材料，具有良好的韧性和耐磨性。常见的聚合物材料有POM、PVC、尼龙等。

2.2 塑料模具钢

塑料模具钢是非金属冲压模具的一种特殊材料，具有良好的耐热性和耐腐蚀性。常用的塑料模具钢有P20、NAK80等。

2.3 聚晶金刚石

聚晶金刚石是一种硬度极高的材料，具有优良的耐磨性和热稳定性。它通常用于制作要求特别高的冲击模具。

2.4 陶瓷材料

陶瓷材料是一种具有良好的耐磨性和高温稳定性的材料，适用于制作高速冲头。常用的陶瓷材料有氧化铝和氮化硅等。

三、常用材料选择要点

3.1 工艺要求

根据冲压工艺的要求，选择合适的材料。如冲压零件的成形难度、模具的复杂程度等。

3.2 耐磨性

材料的耐磨性对冲压模具的使用寿命影响很大，应选择耐磨性好的材料。

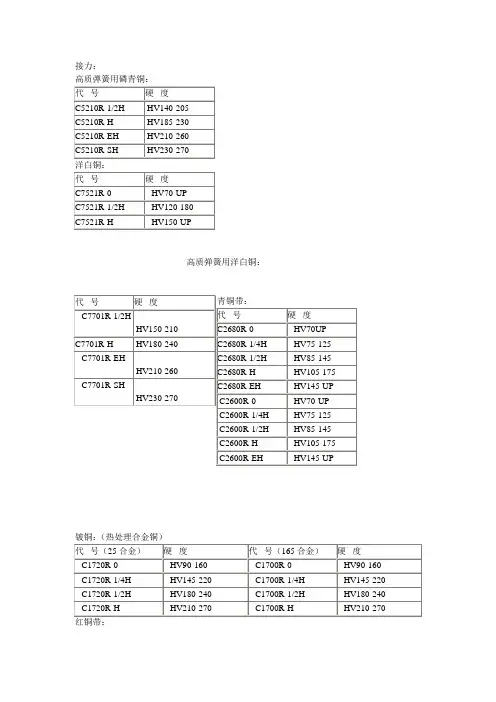

设计技术部冲压常用材料培训 2

设计技术部冲压常用材料培训 2

接力：

高质弹簧用磷青铜：

代 号 硬 度

C5210R-1/2H HV140-205

C5210R-H HV185-230

C5210R-EH HV210-260

C5210R-SH

HV230-270

洋白铜：

代 号 硬 度

C7521R-0 HV70-UP

C7521R-1/2H HV120-180

C7521R-H HV150-UP

高质弹簧用洋白铜：

青铜带：

代 号 硬 度

C2680R-0 HV70UP

C2680R-1/4H HV75-125

C2680R-1/2H HV85-145

C2680R-H HV105-175

C2680R-EH HV145-UP

C2600R-0 HV70-UP

C2600R-1/4H HV75-125

C2600R-1/2H HV85-145

C2600R-H HV105-175

C2600R-EH HV145-UP

铍铜：（热处理合金铜）

代 号（25合金） 硬 度 代 号（165合金） 硬 度

C1720R-0 HV90-160 C1700R-0 HV90-160

C1720R-1/4H HV145-220 C1700R-1/4H HV145-220

C1720R-1/2H HV180-240 C1700R-1/2H HV180-240

C1720R-H HV210-270 C1700R-H HV210-270

红铜带： 代 号 硬 度

C7701R-1/2H

HV150-210

C7701R-H HV180-240

C7701R-EH

HV210-260

C7701R-SH

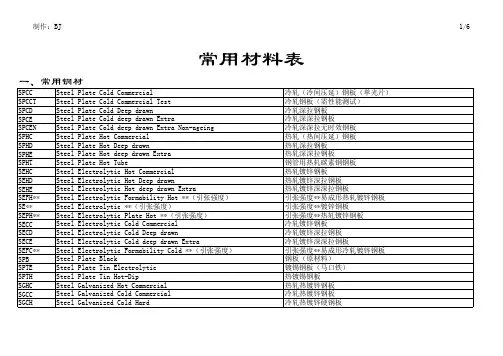

冲压常用材料表
