路堤边坡防护工程设计方案

1

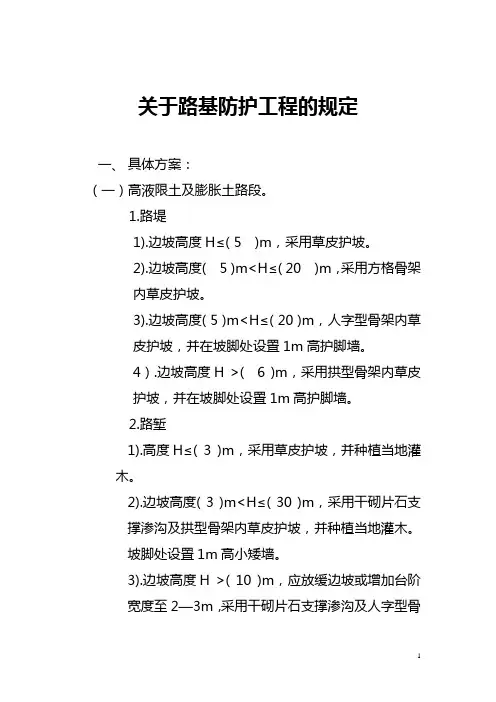

关于路基防护工程的规定

一、 具体方案：

（一）高液限土及膨胀土路段。

1.路堤

1).边坡高度H≤( 5 )m，采用草皮护坡。

2).边坡高度( 5 )m

3).边坡高度( 5 )m

4）.边坡高度H >( 6 )m，采用拱型骨架内草皮护坡，并在坡脚处设置1m高护脚墙。

2.路堑

1).高度H≤( 3 )m，采用草皮护坡，并种植当地灌木。

2).边坡高度( 3 )m

3).边坡高度H >( 10 )m，应放缓边坡或增加台阶宽度至2—3m，采用干砌片石支撑渗沟及人字型骨架内草皮护坡，并种植当地灌木。坡脚处视情况设 2 置1m高小矮墙或挡土墙。

（二） 非高液限土及膨胀土路段。

1.路堤

1）.边坡高度H≤( 5 )m，采用草皮护坡。

2）.边坡高度( 5 )m

3）.边坡高度H >( 5 )m，采用拱型骨架内草皮护坡。

2.路堑

1）.土质边坡

①边坡高度H≤( 5 )m，采用草皮护坡，并种植当地灌木。

②边坡高度H >( 5 )m，采用拱型骨架内植草护坡，并种植当地灌木。

2）.石质边坡

①边坡高度H≤( 3 )m，采用植草护坡，应尽可能种植当地灌木。

②边坡高度( 3 )m

③边坡高度( 5 )m

以上边坡防护方案适用于一般路段，对于边坡不稳定、岩层走向不利、高填深切（边坡高度大于20m，坡比陡于或等于1：0.5）等特殊路段的处理方案，总工室将会同工作组、监理处、施工单位具体现场确定。

二00八年十一月

本科毕业论文

题目：巴南公路养护段边坡治理工程方案设计

摘要

重庆市巴南区公路养护段东侧的边坡出现了大面积滑塌现象， 塌落岩块总体积约 400nt

若不及时整治，将严重威胁边坡上、下方建筑物和周边居民的安全。在工程中大量的挖方 填方一方面引起岩土体的移动、变形和破坏，增加了地质脆弱带边坡的不稳定性，另一方 面由于植被和地表土损失，自然植被恢复困难，如果对边坡不做处理，这些裸露边坡会为 降水汇流的形成提供特定的边界条件和动力来源的同时，也是边坡坡面土体含水量降低、 土质松散，岩石风化碎裂从而发生坡面土体寝室、 水土流失、山体坍塌、滑坡、河流阻塞、

水污染等灾害，因此公路边坡的防护是公路工程建设中的重要组成部分。它既要保持边坡 的整体稳定性，又要兼顾路容美化协调自然环境。

本文主要研究内容：1.工程地质条件。边坡所处位置原始地形为斜坡，边坡已开挖成 型，形成折线形边坡，坡脚高程 200.00〜201.52m，边坡坡角56〜58度。北侧边坡顶部高

程206.02〜220.68m ;东侧边坡坡顶部随地形起伏而高低变化， 高程220.68〜227.68m。2.

水文地质条件。水文地质条件简单，地下水贫乏，在雨季时坡顶斜坡在大气降雨强度较大 时有坡面流形成，部分会渗入浅部第四系覆盖层及岩体裂隙中， 形成裂隙水。3.地层岩性。

该边坡位置基岩裸露，出露地层为侏罗系中统自流井组（ J2Z）页岩、砂质页岩及砂岩，产

状陡，坡顶及坡底处分布有第四系人工素填土（ Qml）、第四系坡残积层粉质粘土（ Qdl+el ）、

第四系崩积层块石（Qco1）。4.三维地质模型。东侧侧边坡为顺层的岩质边坡，第②组裂隙 产状303°Z 56°,倾向与边坡倾向接近， 倾向与坡脚一致，倾角为56°,小于坡面倾角，

故东面边坡破坏可简化为单平面滑动破坏模型。
