湖南农业科学２０１０，（７）：１３５～１３６，１４０　Ｈｕｎａｎ　Ａｇｒｉｃｕｌｔｕｒａｌ　Ｓｃｉｅｎｃｅｓ　

基于ＧＳＭ无线传输的温室温度监控系统的设计　

梁健，戈振扬，齐亚峰　

（昆明理工大学，云南昆明６５０２２４）　

摘要：设计了一种对温室温度参数进行采集、存储及远程监控的方法。温度采集系统将ＤＳ１８Ｂ２０温度传感器采集到的数据通　过ＲＳ２３２串口实时传输给计算机，再由ＧＳＭ短信模块按要求将数据传输给远程监控工作人员或接收并执行远程工作人员发送　的命令。详细论述了监控系统的硬件结构及软件设计，该系统具有报警短信息发送、短信方式查询数据、短信方式修改参数、短信　息方式控制等功能。　关键词：ＧＳＭ；ＳＭＳ；短消息；串口通讯；ｃ＃；无线传输；单片机　中图分类号：Ｆ３２３．２１　ｌ　文献标识码：Ａ　文章编号：１００６—０６０Ｘ（２０１０）０４—０１３５—０２　

Ｄｅｓｉｇｎ　ｏｆ　Ｔｅｍｐｅｒａｔｕｒｅ　Ｍｏｎｉｔｏｒ　Ｓｙｓｔｅｍ　ｉｎ　Ｇｒｅｅｎｈｏｕｓｅ　Ｂａｓｅｄ　ｏｎ　

ＧＳＭ　Ｗｉｒｅｌｅｓｓ　Ｔｒａｎｓｍｉｓｓｉｏｎ　Ｔｅｃｈｎｏｌｏｇｙ　

ＬｌＡＮＧ　Ｊｉａｎ，ＧＥ　Ｚｈｅｎ－ｙａｎｇ，ＱＩ　Ｙａ－ｆｅｎｇ　

（Ｋｕｎｍｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆＳｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｙｕｎｎａｎ　６５０２２４，ＰＲ　ｃ】　

Ａｂｓｔｒａｃｔ：Ａ　ｓｙｓｔｅｍ，ｗｈｉｃｈ　ｃｏｌｌｅｃｔｉｎｇ，ｓｔｏｒｉｎｇ　ａｎｄ　ｒｅｍｏｔｅ—ｍｏｎｉｔｏｒｉｎｇ　ｔｅｍｐｅｒａｔｕｒｅ　ｄａｔａ　ｉｎ　ｇｒｅｅｎｈｏｕｓｅ，ｗａｓ　ｄｅｓｉｇｎｅｄ，　ａｎｄ　ｔｈｅ　ｄｅｓｉｇｎ　ｏｆ　ｈａｒｄｗａｒｅ　ａｎｄ　ｓｏｆｔｗａｒｅ　ｏｆ　ｔｈｉｓ　ｍｏｎｉｔｏｒ　ｓｙｓｔｅｍ　ｗａｓ　ｄｅｓｃｒｉｂｅｄ．Ｆｉｒｓｔｌｙ　ｔｈｅ　ｓｙｓｔｅｍ　ｓｅｎｔ　ｔｈｅ　ｄａｔａ　ｔｈａｔ　ｗａｓ　ｃｏｌｌｅｃｔｅｄ　ｆｒｏｍ　ＤＳ１８Ｂ２０　ｔｏ　ｔｈｅ　ｃｏｍｐｕｔｅｒ　ｖｉａ　ＲＳ２３２．Ｔｈｅｎ　ｔｈｅ　ｃｏｍｐｕｔｅｒ　ｊｕｄｇｅｄ　ｗｈｅｔｈｅｒ　ｔｈｅ　ｐａｒａｍｅｔｅｒ　ｗａｓ　ｒｅａｓｏｎａｂｌｅ　ａｃｃｏｒｄｉｎｇ　ｔｏ　ｔｈｅ　ｐｒｅ－ｓｅｔ　ｐａｒａｍｅｔｅｒｓ．Ｉｆ　ｔｈｅ　ｐａｒａｍｅｔｅｒ　ｗａｓ　ｏｕｔ　ｏｆ　ｔｈｅ　ｒａｎｇｅ　ｏｆ　ｐｒｅ—ｓｅｔ　ｖａｌｕｅｓ，ｔｈｅ　ＧＳＭ　ｓｈｏｒｔ　ｍｅｓｓａｇｅ　（ＳＭＳ）ｍｏｄｕｌｅ　ｗｉｌｌ　ｓｅｎｄ　ａ　ｓｈｏｒｔ　ｍｅｓｓａｇｅ　ｔｏ　ｔｈｅ　ｓｔａｆｆ，ａｎｄ　ｔｈｅ　ｓｔａｆｆ　ｗａｓ　ａｂｌｅ　ｔｏ　ｓｅｎｄ　ａ　ｍｅｓｓａｇｅ　ｔｏ　ｃｏｎｔｒｏｌ　ｔｈｅ　ｐｒｅ—ｓｅｔ　ｖａｌｕｅｓ　ａｎｄ　ｔｈｅ　ｄｅｖｉｃｅｓ．Ｔｈｉｓ　ｓｙｓｔｅｍ　ｈａｓ　ａ　ｌｏｔ　ｏｆ　ｆｕｎｃｔｉｏｎｓ，ｗｈｉｃｈ　ｉｎｃｌｕｄｅ　ａｌａｒｍ　ＳＭＳ　ｓｅｎｄｉｎｇ，ｄａｔａ　ｒｅｔｒｉｅ，￣ａｌ　ｖｉａ　ＳＭＳ，　ｐａｒａｍｅｔｅｒ　ｍｏｄｉｆｉｃａｔｉｏｎ　ｖｉａ　ＳＭＳ　ａｎｄ　ｒｅｍｏｔｅ—ｃｏｎｔｒｏｌ　ｖｉａ　ＳＭＳ，ｅｔｃ—　Ｋｅｙ　ｗｏｒｄｓ：ＧＳＭ；ＳＭＳ；ｓｅｒｉａｌ　ｐｏｒｔ　ｃｏｍｍｕｎｉｃａｔｉｏｎ；Ｃ＃：ｗｉｒｅｌｅｓｓ　ｔｒａｎｓｍｉｓｓｉｏｎ；ＭＣＵ；　

信息技术　

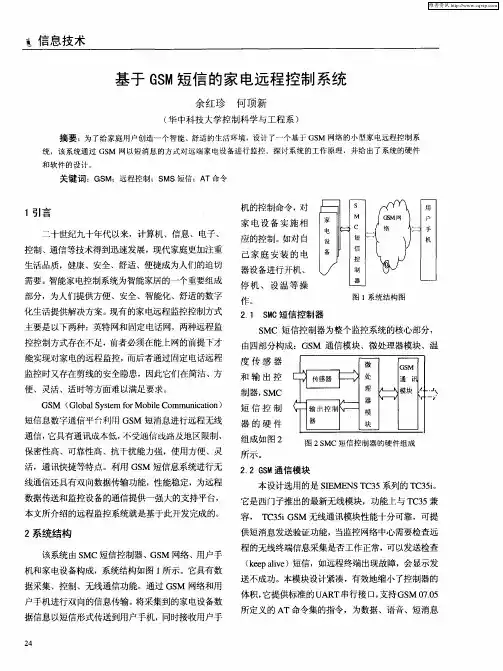

基于ＧＳＭ短信的家电远程控制系统　余红珍何顶新　（华中科技大学控制科学与工程系）　摘要：为了给家庭用户创造一个智能、舒适的生活环境，设计了一个基于ＧＳＭ网络的小型家电远程控制系　统，该系统通过ＧＳＭ网以短消息的方式对远端家电设备进行监控。探讨系统的工作原理，并给出了系统的硬件　和软件的设计。　关键词：ＧＳＭ；远程控制；ＳＭＳ短信；ＡＴ命令　

１引言　二十世纪九十年代以来，计算机、信息、电子、　控制、通信等技术得到迅速发展，现代家庭更加注重　生活品质，健康、安全、舒适、便捷成为人们的迫切　需要。智能家电控制系统为智能家居的一个重要组成　部分，为人们提供方便、安全、智能化、舒适的数字　化生活提供解决方案。现有的家电远程监控控制方式　主要是以下两种：英特网和固定电话网，两种远程监　控控制方式存在不足，前者必须在能上网的前提下才　能实现对家电的远程监控，而后者通过固定电话远程　监控时又存在剪线的安全隐患，因此它们在简洁、方　便、灵活、适时等方面难以满足要求。　ＧＳＭ（Ｇｌｏｂａｌ　Ｓｙｓｔｅｍ　ｆｏｒ　Ｍｏｂｉｌｅ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ）　短信息数字通信平俞利用ＧＳＭ短消息进行远程无线　通信，它具有通讯成本低，　受通信线路及地区限制、　保密性高、可靠性高、抗干扰能力强，使用方便、灵　活，通讯快捷等特点。利用ＧＳＭ短信息系统进行无　线通信还具有双向数据传输功能，性能稳定，为远程　数据传送和监控设备的通信提供一强大的支持平台，　本文所介绍的远程监控系统就是基于此开发完成的。　２系统结构　该系统由ＳＭＣ短信控制器、ＧＳＭ网络、用户手　机和家电设备构成，系统结构如图Ｉ所示。它具有数　据采集、控制、无线通信功能。通过ＧＳＭ网络和用　户手机进行双向的信息传输。将采集到的家电设备数　据信息以短信形式传送到用户手机，同时接收用户手　２４　机的控制命令，对　家电设备实施相　应的控制。如对自　己家庭安装的电　器设备进行开机、　停机、设温等操　作。　ｌ　Ｓ　用　Ｊ一　誊　＝：　手　家　Ｍ　户　电　Ｃ　设　短　机　信　备　控　√　制　器　图１系统结构图　２．１　ＳＭＣ短信控制器　ＳＭＣ短信控制器为整个监控系统的核心部分，　由四部分构成：ＧＳＭ通信模块、微处理器模块、温　度传感器　和输出控　制器，ＳＭＣ　短信控制　器的硬件　组成如图２　所示。　爵　微ＧＳＭ处通讯理一　模块　．器—　、ｒ　模块　

测控技术　

［摘要］　

关键词　

０引言　基于ＧＳＭ的远程温度监控报警系统　

黄小波　

（广东工业大学自动化学院，广东广州　５１００９０）　

提出一种基于ＧＳＭ短信息的远程温度监控报警系统。该系统以ＧＳＭ网络为平台，利用短信息实现对远　

端设备的控制。测试结果表明，该系统工作稳定可靠，费用低廉，能真正实现远程温度监控和报警。　

温度传感器ＡＴ８９Ｓ５２　ＤＳ１８Ｂ２０　ＧＳＭ短信息　

温度在工业控制系统和科学实验中都是很重要　

的参数。本文设计一种基于ＧＳＭ短信息的无线远程　

温度监控报警系统，该系统充分利用了ＧＳＭ无线移　

动通信网络平台，可以实时、自动、方便、可靠地　

实现温度监控系统的远程监控和报警。同时，本设　

计还采用ＤＳ１８Ｂ２０单线数字温度传感器采集现场温　

度，它将现场采集到的温度直接以数字形式输出到　

单片机，无须经过变换电路，这样大大地提高系统　

的抗干扰性。　

１系统硬件设计　

远程温度监控报警系统结构可分为３部分：监控　

中心、ＧＳＭ短信息（ＳＭＳ）服务中心和现场监控系统，其　

系统结构图如图ｌ所示。　

图１远程温度监控系统结构图　

系统中的温度采集部分由ＤＳ１８Ｂ２０单线数字温　

度传感器负责实时采集现场温度信号，并把温度信　

号直接以数字形式传送给ＡＴ８９ｓ５２单片机。　

ＡＴ８９ｓ５２单片机取得相应的数值后经主程序分析与　

设定值比较，根据实际情况输出信号控制输出电路　

各端Ｅｌ的电平，以驱动外围的控制电路工作，实现　

对被控制对象的控制；同时判断各监测值是否满足　

发送信息条件，若满足条件即通过通信模块ＭＣ３５　

收稿日期：２００８—０８—１８　作者简介：黄小波（１９６８一），实验师，研究方向为计算机网络技　

术实验教学与研究。　向监控中心或值班人员的手机发送信息。另外，　

ＡＴ８９ｓ５２单片机也通过ＭＣ３　５模块接收发自监控中　

心或手机的短信息指令，对收到的短信息进行解释　

并执行，实现对被控制对象的管理和控制。监控中　

心主要功能是实时监控现场各测量设备状态，并对　

第２８卷第５期　２０１１年５月　吉　林　化　工　学　院　学　报　ＪＯＵＲＮＡＬ　ＯＦ　ＪＩＬＩＮ　ＩＮＳ．ｒＩＴＵＴＥ　ＯＦ　ＣＨＥＭＩＣＡＬ　ＴＥＣＨＮＯＬＯＧＹ　Ｖｏ１．２８　Ｎｏ．５　Ｍａｙ．　２０１１　

文章编号：１００７—２８５３（２０１　１）０５－００５８－０４　

基于Ｇ　ＳＭ和ＭＳ　Ｐ４３Ｏ单片机的温度控制器设计　

王起源，王索成，孙长龙　

（吉林化工学院信息与控制工程学院，吉林吉林１３２０２２）　

摘要：基于ＧＳＭ和ＭＳＰ４３０单片机的温度控制器设计．该控制器可对环境温度实时监测，当温度异常时　通过无线通讯发送手机短信报警，并且可实现手机短信远程遥控风扇开、关和转速，以调节环境温度．文　中重点阐述了基于ＴＣ３５ｉ的ＭＳＰ４３０单片机ＧＳＭ通讯接口设计．　关键词：温度控制器；ＧＳＭ；ＭＳＰ４３０；ＴＣ３５ｉ　中图分类号：ＴＭ９２５　文献标志码：Ａ　

随着社会进步和技术的发展，手机已经成为　

了人们必不可少的通信工具，并且手机都能在　

ＧＳＭ网络中传输数据．经过多年发展和完善，　

ＧＳＭ网络已成为覆盖全国的蜂窝移动通讯网，盲　

区少、信号稳定，并且不受通讯距离的影响．尤其　

是ＧＳＭ短信息，灵活方便，而且非常经济可靠．因　

此，利用手机短信来实现报警、超远程遥控、传输　

数据是一个非常好的选择．本文论述了通过手机　

短信实现温度异常报警以及对风扇进行开、关和　

调速控制的温度控制器设计，重点阐述了基于　

ＴＣ３５ｉ的ＭＳＰ４３０单片机ＧＳＭ通讯接口设计．　

１总体设计方案　

温度控制器系统框图如图ｌ所示．　

ＭＳＰ４３０Ｆ４４９单片机是系统的核心控制部件；通　

过控制ＴＣ３５ｉ模块连接ＳＩＭ卡即可实现无线通　

讯；通过ＤＳ１８Ｂ２０温度传感器实时监测温度，当　

温度不在设定范围内时，通过ＴＣ３５ｉ向目的手机　

发送报警信息；风扇使用Ｌ２９３Ｄ芯片驱动，可实　

现开关和调速设置；通过按键电路可以设置相关　

参数，定时发送信息；时钟复位电路保证系统正常　稳定运行；ＬＣＭ显示器显示输人参数信息、单片
