便携式微量氧分析仪安全操作及保养规程

微量氧分析仪维护作业规程

1适用范围

Teledyne氧分析仪INSTA-TRANS是电化学式氧分析仪，其传感器是原电池型，自发的进行电化学反应，电解液在电极阳极处失电子发生还原反应，而氧气和水在电极阴极出得电子发生氧化反应，因氧含量的多少产生电子的得失及移动对应回路中产生的电流大小来计算氧含量的多少。

其广泛应用于烟气在线连续监测系统CEMS烟气湿度的测量及石油化工行业微量氧含量分析。

本指导书适用于在园区装置内在线使用的TELEDYNE电化学微量氧分析仪INSTA-TRANS，主要用于园区内工艺气体介质中O2组分浓度的分析。

2质量标准

2.1仪表铭牌清晰无误；

2.2仪表位号牌完好、无缺失；

2.3仪表外观清洁无积灰；

2.4仪表零部件固紧固无松动；

2.5仪表防爆格兰头紧固，电缆无松动；

2.6仪表显示正常，无报警；

2.7仪表样品流通池及各部件无跑冒滴漏；

2.8仪表样品压力、流量均在设定范围内。 3 维护内容

3.1日常维护：

3.1.1仪表表面卫生的清洁、清灰；

3.1.2固定仪表位号牌，补挂位号牌；

3.1.3紧固仪表穿线管支架及螺栓；

3.1.4紧固仪表接线盒；

3.1.5紧固仪表防爆格兰头；

3.1.6仪表报警信息消除及故障判断处理。

3.2定期维护：

3.2.1接线端子松动或氧化，重新紧固接线端子并剔除氧化层；

3.2.2仪表通标气校验，每个月１次；

3.2.3更换仪表过滤器及测量传感器。

4 安全注意事项

4.1 巡回检查作业必须由两人以上进行，投运必须两人以上操作。

4.2 维护作业前必须办理《仪表维护检修工作票》、《仪表联锁工作票》及相关票据。

4.3进行维护作业需经工艺人员认可，并采取相应的安全措施并专人监护。

4.4不得带压检修分析仪样品管线。

4.5用于带联锁或控制回路的微量氧分析仪，维护时必须切除联锁或手动控制。

4.6维护作业完毕，投用时告知工艺，投运后观察稳定运行30分钟后投用相关联锁回路或控制回路。

1 臭氧分析仪臭氧测试仪安全操作及保养规程

臭氧分析仪臭氧测试仪是一种用于测量空气中臭氧浓度的仪器。它广泛应用于实验室、医疗设备、环境保护等领域。为了确保使用的安全性和有效性，以下是臭氧分析仪臭氧测试仪的安全操作及保养规程。

安全操作

1. 在操作臭氧分析仪臭氧测试仪前，请仔细阅读并理解相关的操作手册和使用说明。确保自身了解仪器的性能、使用方法以及安全操作要求。

2. 在使用前，检查仪器是否完好无损。如果发现任何损坏或故障，请勿使用该仪器，并及时联系维修人员进行检修。

3. 在操作臭氧分析仪臭氧测试仪时，需要佩戴适当的防护设备，如防护眼镜、手套等。这有助于保护个人免受可能存在的风险。

4. 按照操作手册正确连接臭氧分析仪臭氧测试仪至电源，并确保供电正常。

5. 在进行测试之前，确认仪器已经预热至指定的工作温度。不要轻易进行测试操作，以免影响测试结果的准确性。

6. 将待测样品或空气样品导入到仪器中时，确保正确连接管道和接口。确保没有泄漏和堵塞情况出现，以防止不必要的事故发生。 2 7. 在测试过程中，避免触摸仪器的触点和内部部件。避免通过物体直接接触仪器，以免影响测试的准确性和仪器的安全性。

8. 在测试完成后，及时关闭仪器电源，并将所有的接口和管道进行清洗和消毒，以保证下一次测试的准确性。

保养规程

1. 每次使用臭氧分析仪臭氧测试仪后，应及时清理仪器的外部表面。使用柔软的布或纸巾擦拭仪器，以保持其整洁。

2. 定期根据操作手册和使用说明进行仪器的内部清洁。内部清洁应由专业人员进行，以确保清洁操作的安全性和有效性。

3. 定期校准仪器，以确保其测量结果的准确性。校准应由具备相应技能和资质的人员进行，以保证校准的有效性。

4. 注意仪器的周围环境情况。避免仪器暴露在潮湿、高温、灰尘等不利于仪器正常工作的环境中。

5. 仪器需要定期进行维护和保养。请按照操作手册和使用说明中的要求，定期对仪器的性能和功能进行检查和维护。

1 便携式臭氧测定仪安全操作及保养规程

一、前言

便携式臭氧测定仪是一种高精度、高灵敏度的检测设备，广泛应用于医疗、环保、化工、制药等领域。但使用不当或操作不规范，可能会对人身安全和设备正常运行造成威胁。为了确保安全使用，本文将介绍便携式臭氧测定仪的安全操作及保养规程。

二、安全操作规程

1. 设备准备

在使用便携式臭氧测定仪之前，需要做好以下准备工作：

• 确认仪器工作状态，检查电池寿命和传感器状态；

• 确认仪器操作前的空气清洁，并避免测量前多关窗门；

• 准备好所需的配件和操作手册。

2. 测量操作

在进行测量操作时，应按以下步骤进行：

1. 打开仪器电源，并等待稳定；

2. 将传感器置于测试区域，确保不与任何物体接触；

3. 等待仪器显示稳定数值，并记录数据；

4. 如果要对测定结果进行分析和报告，则需进行校准和数据校验。 2 3. 安全操作

使用便携式臭氧测定仪时，需要注意以下安全操作：

1. 只能使用原厂或经生产商授权的配件和部件；

2. 严禁拆解、改装和修理仪器；

3. 在进行测量、调试和校准时，需要佩戴个人防护装备，如口罩、眼镜等；

4. 在使用过程中，应避免将仪器暴露在高温、低温、高湿度或强磁场环境中；

5. 避免仪器碰撞、摔落或振动。

4. 存储和维护

在存储和维护便携式臭氧测定仪时，需要注意以下事项：

1. 将仪器存放在干燥、通风、避光、防尘的环境中；

2. 避免长时间存储或低温环境下使用仪器；

3. 定期清洁和校正传感器，避免尘灰等杂质对测量结果产生干扰；

4. 如发现仪器故障或异常，请及时联系生产商或售后服务商进行处理。

三、保养规程

便携式臭氧测定仪在使用过程中需要注意保养，以确保设备工作状态和精度稳定。 3 1. 传感器的清洁

当仪器使用一段时间后，可能会因尘埃、污渍和氧化产生误差，影响测量结果的准确性。因此每次进行测量前，都必须先对传感器进行清洁，并保证传感器表面干燥，以免液体残留在表面上。清洗方法如下：

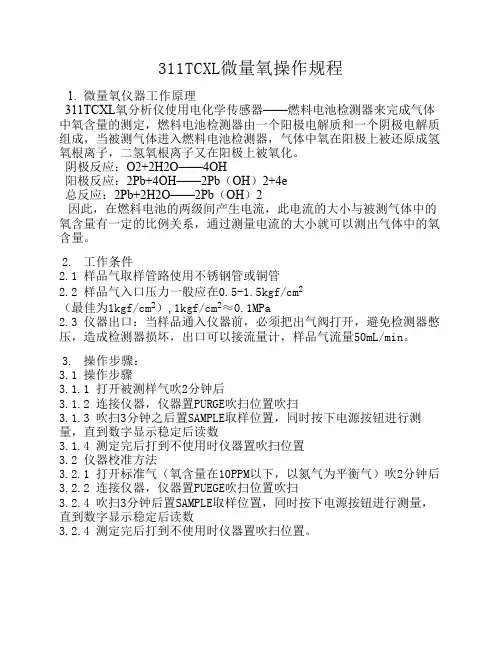

311TCXL微量氧操作规程

1. 微量氧仪器工作原理

311TCXL氧分析仪使用电化学传感器——燃料电池检测器来完成气体

中氧含量的测定，燃料电池检测器由一个阳极电解质和一个阴极电解质

组成，当被测气体进入燃料电池检测器，气体中氧在阳极上被还原成氢

氧根离子，二氢氧根离子又在阳极上被氧化。

阴极反应：O2+2H2O——4OH

阳极反应：2Pb+4OH——2Pb（OH）2+4e

总反应：2Pb+2H2O——2Pb（OH）2

因此，在燃料电池的两级间产生电流，此电流的大小与被测气体中的

氧含量有一定的比例关系，通过测量电流的大小就可以测出气体中的氧

含量。 2. 工作条件

2.1 样品气取样管路使用不锈钢管或铜管

2.2 样品气入口压力一般应在0.5-1.5kgf/cm2

（最佳为1kgf/cm2）,1kgf/cm2≈0.1MPa

2.3 仪器出口：当样品通入仪器前，必须把出气阀打开，避免检测器憋

压，造成检测器损坏，出口可以接流量计，样品气流量50mL/min。 3. 操作步骤：

3.1 操作步骤

3.1.1 打开被测样气吹2分钟后

3.1.2 连接仪器，仪器置PURGE吹扫位置吹扫

3.1.3 吹扫3分钟之后置SAMPLE取样位置，同时按下电源按钮进行测

量，直到数字显示稳定后读数

3.1.4 测定完后打到不使用时仪器置吹扫位置

3.2 仪器校准方法

3.2.1 打开标准气（氧含量在10PPM以下，以氮气为平衡气）吹2分钟后

3.2.2 连接仪器，仪器置PUEGE吹扫位置吹扫

3.2.4 吹扫3分钟后置SAMPLE取样位置，同时按下电源按钮进行测量，

直到数字显示稳定后读数

3.2.4 测定完后打到不使用时仪器置吹扫位置。
