钢结构工程技术交底

FACSIMILE MESSAGE图文传真

1

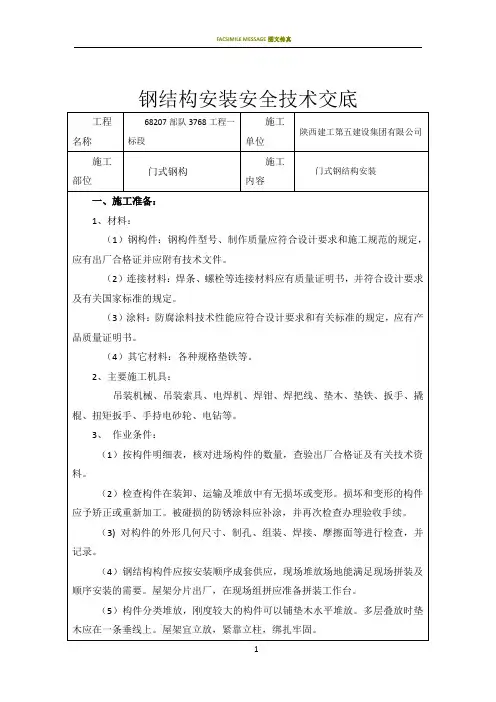

钢结构安装安全技术交底

工程名称 68207部队3768工程一标段 施工单位 陕西建工第五建设集团有限公司

施工部位 门式钢构 施工内容 门式钢结构安装

一、施工准备：

1、材料：

（1）钢构件：钢构件型号、制作质量应符合设计要求和施工规范的规定，应有出厂合格证并应附有技术文件。

（2）连接材料：焊条、螺栓等连接材料应有质量证明书，并符合设计要求及有关国家标准的规定。

（3）涂料：防腐涂料技术性能应符合设计要求和有关标准的规定，应有产品质量证明书。

（4）其它材料：各种规格垫铁等。

2、主要施工机具：

吊装机械、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬棍、扭矩扳手、手持电砂轮、电钻等。

3、 作业条件：

（1）按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术资料。

（2）检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被碰损的防锈涂料应补涂，并再次检查办理验收手续。

（3) 对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查，并记录。

（4）钢结构构件应按安装顺序成套供应，现场堆放场地能满足现场拼装及顺序安装的需要。屋架分片出厂，在现场组拼应准备拼装工作台。

（5）构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。屋架宜立放，紧靠立柱，绑扎牢固。 FACSIMILE MESSAGE图文传真

2 （6）编制钢结构安装施工组织设计，经审批后，并向队组交底。

(7) 检查安装支座及预埋件，取得经总包确认合格的验收资料。

二、门式钢结构施工工艺：

1、安装准备工作

对本工程所有基础锚栓进行全部复测，并做好原始记录，确保所有基础锚栓各项数据符合设计要求和有关施工规范的要求。同时将所有基础锚栓进行清理，打油，复核标高，安装螺栓全部到位。对所有整体轴线和柱间尺寸进行复核。

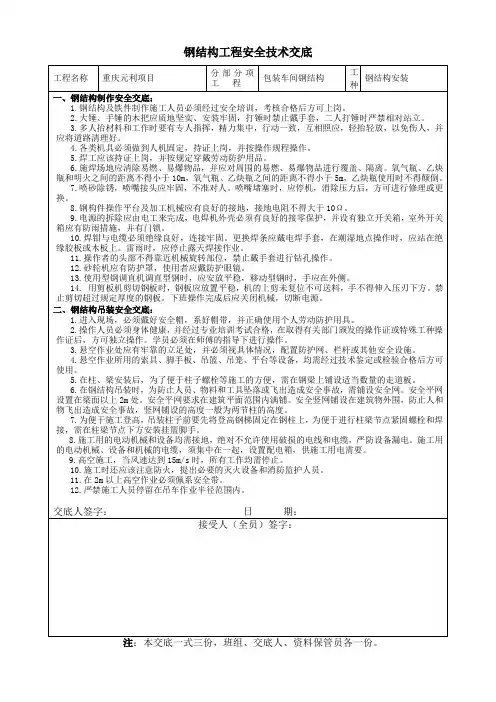

钢结构工程安全技术交底

工程名称 重庆元利项目 分部分项

工 程 包装车间钢结构 工种 钢结构安装

一、钢结构制作安全交底：

1.钢结构及铁件制作施工人员必须经过安全培训，考核合格后方可上岗。

2.大锤、手锤的木把应质地坚实、安装牢固，打锤时禁止戴手套，二人打锤时严禁相对站立。

3.多人抬材料和工作时要有专人指挥，精力集中，行动一致，互相照应，轻抬轻放，以免伤人，并应将道路清理好。

4.各类机具必须做到人机固定，持证上岗，并按操作规程操作。

5.焊工应该持证上岗，并按规定穿戴劳动防护用品。

6.施焊场地应清除易燃、易爆物品，并应对周围的易燃、易爆物品进行覆盖、隔离。氧气瓶、乙炔瓶和明火之间的距离不得小于10m，氧气瓶、乙炔瓶之间的距离不得小于5m，乙炔瓶使用时不得颠倒。

7.喷砂除锈，喷嘴接头应牢固，不准对人。喷嘴堵塞时，应停机，消除压力后，方可进行修理或更换。

8.钢构件操作平台及加工机械应有良好的接地，接地电阻不得大于10Ω。

9.电源的拆除应由电工来完成，电焊机外壳必须有良好的接零保护，并设有独立开关箱，室外开关箱应有防雨措施，并有门锁。

10.焊钳与电缆必须绝缘良好，连接牢固。更换焊条应戴电焊手套，在潮湿地点操作时，应站在绝缘胶板或木板上。雷雨时，应停止露天焊接作业。

11.操作者的头部不得靠近机械旋转部位，禁止戴手套进行钻孔操作。

12.砂轮机应有防护罩，使用者应戴防护眼镜。

13.使用型钢调直机调直型钢时，应安放平稳，移动型钢时，手应在外侧。

14. 用剪板机剪切钢板时，钢板应放置平稳，机的上剪未复位不可送料，手不得伸入压刃下方。禁止剪切超过规定厚度的钢板。下班操作完成后应关闭机械，切断电源。

二、钢结构吊装安全交底：

1.进入现场，必须戴好安全帽，系好帽带，并正确使用个人劳动防护用具。

2.操作人员必须身体健康，并经过专业培训考试合格，在取得有关部门颁发的操作证或特殊工种操作证后，方可独立操作。学员必须在师傅的指导下进行操作。

钢结构工程技术交底

引言概述：

钢结构工程技术交底是指在钢结构施工过程中，施工单位向监理、设计单位等相关人员详细介绍施工技术、施工方案、施工过程等内容的一项重要工作。通过技术交底，可以确保施工过程中各方的理解一致，提高工程质量，确保施工顺利进行。

正文内容：

1. 施工技术交底

1.1 施工方案交底：施工单位应向相关人员详细介绍施工方案，包括施工方法、工艺流程、施工顺序等内容。这有助于监理和设计单位了解施工单位的施工思路，提前发现潜在问题，并提出合理的建议。

1.2 施工工艺交底：施工单位应向相关人员详细介绍施工工艺，包括焊接、切割、拼装等具体操作步骤。这有助于确保施工过程中的安全性和质量，提高施工效率。

2. 施工过程交底

2.1 施工流程交底：施工单位应向相关人员详细介绍施工过程中的各个环节，包括起重、吊装、安装等步骤。这有助于监理和设计单位了解施工发展情况，及时发现并解决问题，确保施工进度。

2.2 安全措施交底：施工单位应向相关人员详细介绍施工过程中的安全措施，包括施工现场的安全防护、作业人员的安全防范等。这有助于确保施工过程中的安全性，减少事故发生的风险。

3. 施工质量交底 3.1 施工材料交底：施工单位应向相关人员详细介绍所使用的钢材质量、材料检测标准等内容。这有助于监理和设计单位了解施工材料的质量，确保工程质量。

3.2 施工质量要求交底：施工单位应向相关人员详细介绍施工过程中的质量要求，包括焊缝质量、尺寸偏差等。这有助于确保施工过程中的质量符合设计要求，提高工程质量。

4. 施工验收交底

4.1 施工验收标准交底：施工单位应向相关人员详细介绍施工验收标准，包括结构的强度、稳定性、防火性能等要求。这有助于监理和设计单位了解验收标准，进行合理的验收判断。

4.2 施工验收程序交底：施工单位应向相关人员详细介绍施工验收的程序，包括验收前的准备工作、验收过程中的注意事项等。这有助于确保施工验收的公正性和准确性。

墙体钢筋内撑墙体立筋固定钢筋套管墙体暗柱立筋固定方法

技 术 交 底 记 录

工程名称 交底日期 2013年5月3日

施工单位 分项工程名称 钢筋工程

交底提要 主体结构钢筋工程技术交底

交底内容：主体结构钢筋工程技术交底

一、施工准备

1.1技术准备：施工方案已批准；

1.2设备准备：无齿锯、弯曲机、调直机套丝机和切断机到位。

1.3人员准备：钢筋加工及安装工人90名（各楼号可根据需求增减人员）。

1.4施工条件：紧前分项工程完成并通过验收；双层楼板钢筋马镫，定型塑料卡，加工成型的钢筋必须符合配料单的规格、尺寸、数量等。

二、施工方法

2.1钢筋安装

2.4.1安装绑扎前的准备工作

钢筋绑扎前要放线，板钢筋绑扎前须在模(地)板上弹线，并拉通长控制线，弹线内容应包括门窗洞口、柱、墙及钢筋分布线：在垂直方向上应设置水平筋控制标志。

2.4.2主体结构墙体钢筋安装施工：先立四根钢筋，安装绑扎梯子筋，按第一根水平筋距地5cm开始布置，根据标高线找平。梯子筋立筋直径比墙设计竖筋大一规格，梯子筋控制墙厚度的横撑钢筋头端部用防锈漆进行防锈处理。钢筋搭接范围中心和两端绑扎三道扣。

墙体竖筋采用内定距框与模板上的焊接钢筋双向固定，控制竖筋保护层。暗柱箍筋开口方向不得重叠，四个一组。墙体水平筋塑料垫块放置成梅花布置。

审核人 交底人 接受交底人

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技 术 交 底 记 录

工程名称 交底日期 2013年5月3日

施工单位 分项工程名称 钢筋工程

交底提要 主体结构钢筋工程技术交底

2.4.3主体结构顶板钢筋施工方法

先检查模板与墙体的标高是否一致（防止板边保护层偏大或偏小），然后按钢筋的间距弹线，第一根钢筋线距圈梁边5cm； 板钢筋绑扎前在模板上画好钢筋间距，按画好的间距再绑扎，根据钢筋位置线，先铺短向钢筋，再长向钢筋，双向板交点全部绑扎；下层钢筋绑扎完后，按要求加钢筋马凳，再铺设上扣负弯距钢筋；边绑扎边找直、找正；负弯距钢筋每个扣都要绑扎牢固，为确保钢筋的位置，绑扎完成后，经常上人处应铺脚手板，并注意保护，防止踩踏。为保证主筋保护层的厚度，在柱主筋、梁主筋绑扎时，应垫垫块。板主筋净保护层厚为：15mm；在铺设上扣负弯距钢筋前，应监督水电工布管、留洞，防止破坏钢筋，敷设负筋。板分布筋未注明时，当板厚为100～140时为φ6@200，当板厚为150～170时为φ8@150；当板厚为200～220时为φ10@200；当板厚为230～250时为φ10@150。板主筋伸入支座锚固长度为5d，且伸过支座中心线。
