万用表实训报告

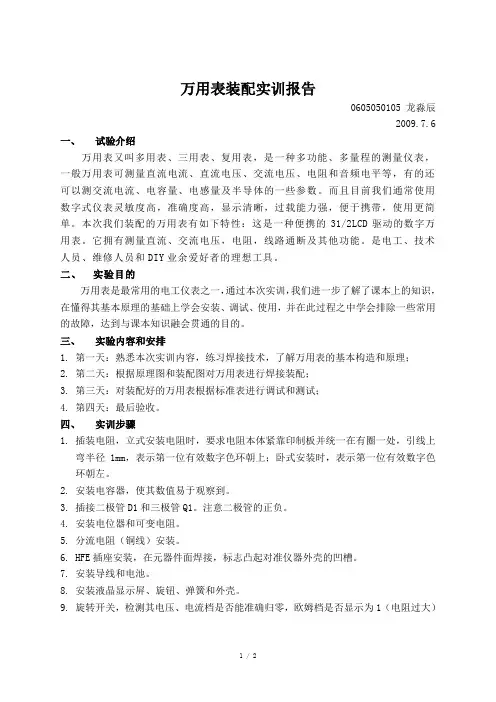

1 / 2 万用表装配实训报告

0605050105 龙淼辰

2009.7.6

一、 试验介绍

万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。而且目前我们通常使用数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。本次我们装配的万用表有如下特性：这是一种便携的31/2LCD驱动的数字万用表。它拥有测量直流、交流电压，电阻，线路通断及其他功能。是电工、技术人员、维修人员和DIY业余爱好者的理想工具。

二、 实验目的

万用表是最常用的电工仪表之一，通过本次实训，我们进一步了解了课本上的知识，在懂得其基本原理的基础上学会安装、调试、使用，并在此过程之中学会排除一些常用的故障，达到与课本知识融会贯通的目的。

三、 实验内容和安排

1. 第一天：熟悉本次实训内容，练习焊接技术，了解万用表的基本构造和原理；

2. 第二天：根据原理图和装配图对万用表进行焊接装配；

3. 第三天：对装配好的万用表根据标准表进行调试和测试；

4. 第四天：最后验收。

四、 实训步骤

1. 插装电阻，立式安装电阻时，要求电阻本体紧靠印制板并统一在有圈一处，引线上弯半径1mm，表示第一位有效数字色环朝上；卧式安装时，表示第一位有效数字色环朝左。

2. 安装电容器，使其数值易于观察到。

3. 插接二极管D1和三极管Q1。注意二极管的正负。

4. 安装电位器和可变电阻。

5. 分流电阻（铜线）安装。

6. HFE插座安装，在元器件面焊接，标志凸起对准仪器外壳的凹槽。

7. 安装导线和电池。

8. 安装液晶显示屏、旋钮、弹簧和外壳。

9. 旋转开关，检测其电压、电流档是否能准确归零，欧姆档是否显示为1（电阻过大）

，显示屏是否显示清晰无跳动。

10.使用一节干电池，用标准表测量其电压为1.397V。然后用装配好的万用表红黑量表笔分别接干电池正、负极，然后调节可变电阻直至其显示与标准表误差达到最小。

第 1 页 共 18 页 万用表实训报告

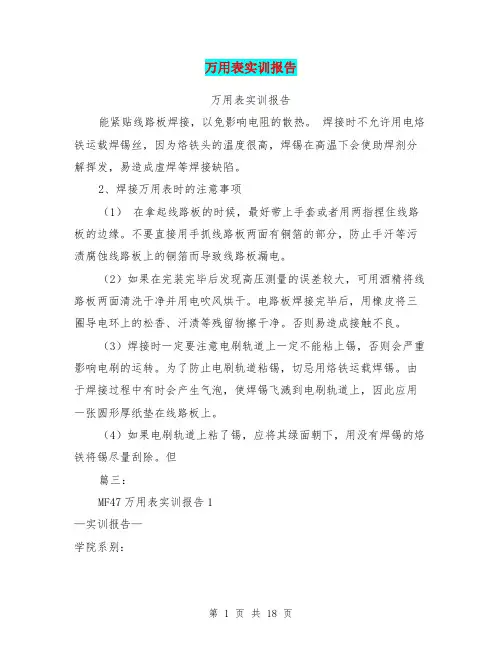

万用表实训报告

能紧贴线路板焊接，以免影响电阻的散热。 焊接时不允许用电烙铁运载焊锡丝，因为烙铁头的温度很高，焊锡在高温下会使助焊剂分解挥发，易造成虚焊等焊接缺陷。

2、焊接万用表时的注意事项

（1） 在拿起线路板的时候，最好带上手套或者用两指捏住线路板的边缘。不要直接用手抓线路板两面有铜箔的部分，防止手汗等污渍腐蚀线路板上的铜箔而导致线路板漏电。

（2）如果在完装完毕后发现高压测量的误差较大，可用酒精将线路板两面清洗干净并用电吹风烘干。电路板焊接完毕后，用橡皮将三圈导电环上的松香、汗渍等残留物擦干净。否则易造成接触不良。

（3）焊接时一定要注意电刷轨道上一定不能粘上锡，否则会严重影响电刷的运转。为了防止电刷轨道粘锡，切忌用烙铁运载焊锡。由于焊接过程中有时会产生气泡，使焊锡飞溅到电刷轨道上，因此应用一张圆形厚纸垫在线路板上。

（4）如果电刷轨道上粘了锡，应将其绿面朝下，用没有焊锡的烙铁将锡尽量刮除。但

篇三：

MF47万用表实训报告1

—实训报告—

学院系别： 第 2 页 共 18 页 机电工程学院

万用表实训报告

作为电子学专业的一名学生，万用表的使用对我来说是一个非常基础的技能。在前几周的实训课程中，我们针对万用表的使用进行了系统的实践，我想用这篇文章来分享我的学习经验和感受。

首先，我想谈谈我对万用表的认识。万用表，顾名思义，是用来测试电路中不同参数的仪器，包括电压、电流、电阻等。在电子学的各个领域中，万用表是一个必备的设备。我记得在高中物理中也学过万用表的使用方法，但那时候只是简单地了解了一下它的基本原理，没有真正动手实践过。这次实训让我对万用表有了更深刻的认识。

实训中我们使用的是数字式万用表，相较于模拟式万用表，数字式万用表的测量精度更高、使用更方便。我们首先学习了如何使用万用表测试电路中的电压。电压是电子电路中一个非常重要的参数，也是一个基本的测量对象。我们了解了如何调整万用表的量程、选择合适的测试端口、使用正确的测量方式等等。在实践过程中，我发现万用表会受到环境因素（如温度、湿度等）的影响，因此需要注意保持测量环境的稳定性。

除了测试电压，我们还学习了如何测试电流和电阻。在进行这些测试时，我们需要将万用表的测试端口调整到不同的位置，以适应不同的电路结构。测试电流时需要注意调整万用表的量程，防止电流过大将万用表烧坏。测试电阻时需要注意先将测试对象断电，并使用串联、并联等不同的测试方式来获得准确的测量值。

在实践的过程中，我遇到了一些困难，例如无法连接电路、获得不准确的测量结果等。但通过与同学讨论、请教老师的帮助，我渐渐掌握了使用万用表的技巧，也提高了自己的实践能力。

总的来说，这次万用表实训让我对电子电路测量有了更深入的理解，也提高了我的实践能力。通过自己动手实践，我不仅学到了知识，还感受到了实践的乐趣。我相信，在以后的学习和工作中，这个基础的技能一定会派上用场。

万用表实训报告总结

一、引言

万用表是电子实验中常用的仪器之一，用于测量电压、电流、电阻等基本电学参数。本次实训报告将总结我对万用表的实际操作和使用体验，并分享一些关于使用万用表的经验和注意事项。

二、实训过程

在实训过程中，我首先学习了万用表的基本构造和使用方法。通过实际操作，我初步掌握了如何选择合适的测量量程、正确接线以及读取测量结果的技巧。在实验中，我通过测量不同电路中的电压、电流和电阻等参数，进一步加深了对万用表的理解。

三、实训经验和注意事项

1. 在使用万用表进行测量之前，要先确认电路是否断电，并检查万用表的电池电量是否充足，以确保测量的准确性和安全性。

2. 测量电压时，应选择合适的量程，并注意测量点的接线是否正确。在测量直流电压时，要注意正负极性的区分；在测量交流电压时，要选择合适的交流量程。

3. 测量电流时，要先断开电路，将万用表串联在电路中，然后再通电进行测量。在选择测量量程时，应根据电路的预估电流值来确定。

4. 在测量电阻时，要先将电路断电，并确保被测元件不带电。选择合适的电阻量程，并注意接线的正确性。

5. 在测量过程中，要注意保持手部干燥，避免触摸多余的金属部分，以免影响测量结果或发生电击事故。

6. 测量结束后，应及时关闭电源开关，并将万用表的旋钮拨回到最小量程位置，以免影响下次的测量精度和保护万用表。

四、结论

通过本次实训，我对万用表的使用方法和注意事项有了更深入的了解。万用表作为一种常见的测量仪器，其准确性和安全性对于电子实验至关重要。在今后的实验和工作中，我将继续加强对万用表的使用技巧，并严格按照操作规程进行测量，以确保实验结果的准确性和个人安全。

五、致谢

在本次实训中，我要感谢老师的指导和同学们的帮助。他们的支持和鼓励使我顺利完成了实验任务，并对万用表的使用有了更深入的认识。同时，我也要感谢实验室的工作人员对仪器设备的维护和管理，为我们提供了良好的实验条件。
