汽轮机的工作原理

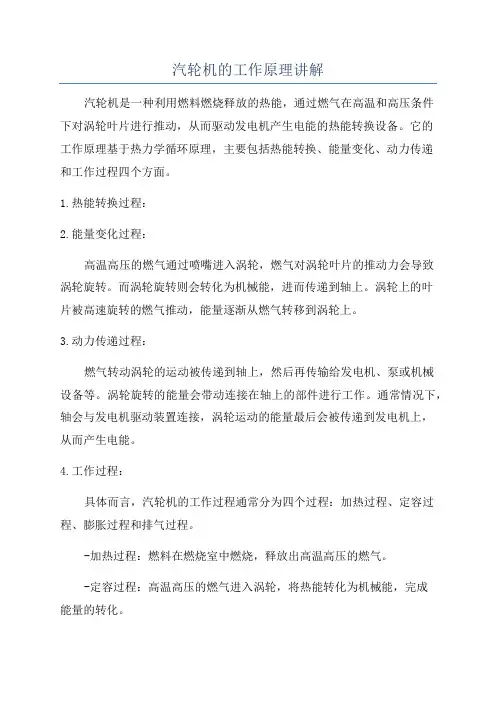

汽轮机的工作原理讲解

汽轮机是一种利用燃料燃烧释放的热能，通过燃气在高温和高压条件下对涡轮叶片进行推动，从而驱动发电机产生电能的热能转换设备。它的工作原理基于热力学循环原理，主要包括热能转换、能量变化、动力传递和工作过程四个方面。

1.热能转换过程：

2.能量变化过程：

高温高压的燃气通过喷嘴进入涡轮，燃气对涡轮叶片的推动力会导致涡轮旋转。而涡轮旋转则会转化为机械能，进而传递到轴上。涡轮上的叶片被高速旋转的燃气推动，能量逐渐从燃气转移到涡轮上。

3.动力传递过程：

燃气转动涡轮的运动被传递到轴上，然后再传输给发电机、泵或机械设备等。涡轮旋转的能量会带动连接在轴上的部件进行工作。通常情况下，轴会与发电机驱动装置连接，涡轮运动的能量最后会被传递到发电机上，从而产生电能。

4.工作过程：

具体而言，汽轮机的工作过程通常分为四个过程：加热过程、定容过程、膨胀过程和排气过程。

-加热过程：燃料在燃烧室中燃烧，释放出高温高压的燃气。

-定容过程：高温高压的燃气进入涡轮，将热能转化为机械能，完成能量的转化。 -膨胀过程：涡轮旋转的机械能被传递到轴上，进而传输给发电机等部件以产生有用功。

-排气过程：燃气经过涡轮之后，被排出汽轮机系统。

总的来说，汽轮机的工作原理是通过燃料的燃烧产生高温高压气体，再利用燃气对涡轮的推动作用将热能转化为机械能，然后通过轴将机械能传递给发电机等部件，最终转化为电能或其他形式的能量输出。汽轮机广泛应用于发电站、船舶、航空、石化等领域，是一种高效可靠的能源转换装置。

(一)

汽轮机有静子和转子两大部分。在工作时转子高速旋转，静子固定，因此转子和静子之间必须保持一定的间隙，不使相互摩擦。蒸汽流过汽轮机各级工作时，压力、温度逐级下降，在隔板两侧存在着压差。当动叶片有反动度时，动叶片前后也存在着压差。蒸汽除了绝大部分从导叶、动叶的通道中流过做功外，一小部分会从各种间隙中流过而不做功，成为一种损失，降低了机组的效率。

(二)

转子还必须穿出汽缸，支撑在轴承上，此处也必然要留有间隙。对于高压汽缸两端和中压汽缸的前端，汽缸内的蒸汽压力大于外界大气压力，此处将有蒸汽漏出来，降低了机组效率，并造成部分凝结水损失。在中压缸的排气端和低压缸的两端因汽缸内的蒸汽压力低于外界的大气压力，在主轴穿出汽缸的间隙中，将会有空气漏入汽缸中。由于空气在凝汽器中不能凝结，从而降低了真空度，减小了蒸汽做功能力。

(三)

为了减小上述各处间隙中的漏气，又要保证汽轮机正常安全运行，特设置了各种汽封。这些汽封可分为通流部分汽封、隔板汽封和轴端汽封三大类。就工作原理来讲，这三类汽封均属迷宫式汽封。

1--隔板汽封

2--围带汽封

编辑本段二.汽封的结构

汽封的结构形式一般可分为曲径汽封(迷宫汽封)、碳精汽封和水封三种。由于后两种在现代的汽轮机中很少应用，所以下面仅介绍曲径汽封的结构。

迷宫式汽封的结构(表2-1)

迷宫式汽封按其齿形可分为平齿、高低齿和枞树形等多种形式， 按汽封齿的加工方法又可分为整车式、镶嵌式和薄片式等。 右图是各种迷宫式汽封齿的结构形式。

(a)--整车式平齿汽封,(b)(c)--整车式高齿汽封, (d)--镶嵌片式汽封,(e)(f)--整车式棕树形汽封(g)(h)(i)--薄片式汽封

(一).轴端汽封

轴端汽封多为高低齿汽封，都设计成多段结构，每段由若干个汽封环组成，相邻两段之间设置汽室，如下图所示。汽封齿是加工或镶嵌在汽封弧段上的，汽封弧段又分可嵌装在汽封体内壁的环形槽道内形成汽封环，整个汽封环由6~8段汽封弧段组成。汽封弧段采用弹性支承，即在每个弧段的外圆面上用销子连接一个弹簧片，嵌入槽道后弹簧后弹簧片使弧段与槽道的支承面贴合。上汽封体中分面处装有压块，以防汽封弧段沿周向滑移和脱落。下汽封体靠挂耳在汽缸凹槽两侧铣出的凹台上，其底部通过焊接在汽缸凹槽内的定位键同汽缸配合。汽封体上、下两半部销钉和螺钉固定在一起，在其水平接合面处的进汽侧，每个环形槽道都开有进汽通道。汽封体在汽缸端部的固定方法与隔板套基本相同，但大型汽轮机最外端的汽封体一般用螺钉紧固在汽缸端面上，其中高温高压端的汽封体通过膨胀圈固定在汽缸上。薄片式汽封片用紧丝嵌在转子上，或同时嵌在汽封环和转子上。对于套装转子或组合转子的套装端，其汽封凸肩一般在汽封套上加工，然后热套在主轴上。而整锻转子、焊接转子或组合转子的整锻端，其汽封凸肩或汽封片直接在主轴上加工或镶嵌，此时应在主轴上对应两汽封环的轴向间隙处加工出膨胀槽。另外，某些汽轮机也采用枞树形、游标式、斜切式或径向式等多种迷宫汽封作为轴端汽封。

汽轮机的工作原理

汽轮机是一种重要的能源转换设备，广泛应用于发电、航空、船舶等领域。它通过将燃料的热能转换为机械能，再进一步转换为电能或动力。下面将详细介绍汽轮机的工作原理。

1. 蒸汽产生：汽轮机是以水蒸气作为工作介质的，首先需要产生高温高压的蒸汽。通常使用锅炉将水加热至高温并产生蒸汽。锅炉内设有水冷壁，当燃料燃烧时释放热能，通过水冷壁传递给水，使水迅速升温并转化为蒸汽。

2. 压力增加：蒸汽经过锅炉后的压力通常较低，需要通过汽轮机的压缩与扩张过程来增加压力。压缩过程中，燃气通过多级压缩器，逐级提高压力。扩张过程中，蒸汽通过汽轮机的转子产生动能，将转子带动旋转，从而提取出热能。

3. 能量转换：汽轮机的核心部件是转子。转子上装有多个叶片，当蒸汽通过叶片时，会改变叶片上蒸汽的动能和压力。蒸汽逐渐扩张，动能转化为机械能，驱动转子旋转。转子将机械能传递给发电机或其他设备，实现能量的转换。

4. 排放与循环：汽轮机在工作过程中会产生废气，其中包含大量的烟尘、二氧化碳等物质。为了减少环境污染，需要经过处理以达到排放标准。同时，为了提高能源利用率，汽轮机通常采用循环系统，将一部分废气重新引入锅炉再利用。

5. 效率与性能：汽轮机的工作效率通常由热效率和机械效率两部分组成。热效率是指输入燃料能量中被转化为有用能量的比例，机械效率是指能量转换过程中传递到负载的比例。提高汽轮机的效率是研发和设计的重要目标，可以通过改进叶片形状、降低内部损失等手段来实现。

6. 应用领域：汽轮机广泛用于发电厂，特别是火电厂，它们使用燃煤、燃油或其他能源来产生高温高压的蒸汽，驱动汽轮机发电。此外，汽轮机也被用于航空领域，作为飞机的动力源。船舶也使用汽轮机作为主要动力设备，提供推进力。 7. 发展趋势：随着科技的进步和对环境保护的要求，汽轮机在结构和材料上都在不断改进。新型材料而例如高温合金的应用可以提高汽轮机的工作温度和效率。另外，燃料技术的创新也为汽轮机的发展创造了更多可能，如采用天然气、生物质等作为燃料，减少对传统化石燃料的依赖。

汽轮机工作原理及流程

一、简介

汽轮机是一种将热能转化为机械能的旋转式动力机械，广泛应用于发电、化工、船舶等领域。它利用高温高压蒸汽在汽轮机叶片上做功，带动转子旋转，从而输出动力。汽轮机具有效率高、单机功率大、使用燃料范围广等优点。

二、工作原理

汽轮机的工作原理主要包括冲动作用原理和反动作用原理。

1. 冲动作用原理

当蒸汽进入汽轮机叶片通道时，蒸汽分子对叶片产生一定的冲动力，使叶片旋转。这种冲动力是由于蒸汽在进入叶片通道时，因蒸汽温度和压力发生变化，蒸汽分子速度发生改变而产生的。冲动作用原理适用于低速和中速汽轮机。

2. 反动作用原理

当蒸汽进入汽轮机时，不仅对叶片产生冲动力，而且对整个汽轮机转子产生反作用力，推动转子旋转。这种反作用力是由于蒸汽在叶片通道中充分膨胀，蒸汽分子速度增大而产生的。反动作用原理适用于高速汽轮机。

三、流程

汽轮机的工作流程主要包括启动过程和正常运行过程。

1. 启动过程

启动过程是汽轮机从静止状态到额定转速运行的过程。首先，需要建立蒸汽参数，使汽轮机具备足够的蒸汽动力。然后，开启主汽阀，使蒸汽进入汽轮机，推动转子旋转。随着转速的增加，蒸汽流量和压力逐渐增大，直到达到额定转速。在启动过程中，需要对汽轮机的各个参数进行监控和调整，确保安全稳定的启动。

2. 正常运行过程

正常运行过程中，汽轮机处于稳定的工作状态，蒸汽通过调节阀控制流量和压力，对汽轮机做功。此时，蒸汽的能量得到充分的利用，转化为机械能输出。汽轮机的运行参数需要进行实时监控和调整，以保证其稳定性和经济性。如果遇到异常情况，需要进行及时的处理和修复，以防止事故的发生。

3. 停机过程

停机过程是汽轮机从额定转速逐渐降低到静止状态的过程。当需要停机时，首先关闭主汽阀，切断蒸汽供应，汽轮机的输出功率逐渐降低。然后，通过调节凝汽器阀门，控制汽轮机的进水和出水，使汽轮机冷却。随着时间的推移，汽轮机的转速逐渐降低，直到达到静止状态。停机过程中，同样需要对汽轮机的各个参数进行监控和调整，确保安全稳定的停机。
