简述组合逻辑电路设计的步骤

  • 格式：docx
  • 大小：36.82 KB
  • 文档页数：2

简述组合逻辑电路设计的步骤

一、介绍

组合逻辑电路是由多个逻辑门组成的电路，其输出只与输入的当前状态有关。在现代电子技术中，组合逻辑电路被广泛应用于数字电路、计算机和通信系统等领域。设计一个高效可靠的组合逻辑电路需要遵循一定的步骤。

二、确定需求

在设计组合逻辑电路之前，首先需要明确需求和目标。这包括了输入和输出的要求、所需处理的数据类型以及最终实现的功能等。在这个阶段，可以使用流程图或状态转移图等工具来帮助明确需求。

三、选择适当的门

根据需求确定所需的逻辑门类型，并选择最为合适的门来实现功能。常见的逻辑门类型包括与门、或门、非门、异或门等。

四、绘制电路图

在确定了所需的逻辑门之后，需要将它们连接起来形成一个完整的电路。可以使用软件工具如Proteus等进行模拟，并将模拟结果反馈到实际硬件中进行调试。

五、验证功能

在完成了组合逻辑电路设计之后，需要对其进行验证以确保其能够按照预期工作。可以使用仿真工具对设计进行测试，并对测试结果进行分析和改进。

六、优化设计

在验证功能之后，可以对设计进行优化。这包括了电路的功耗、速度和面积等方面的优化。为了实现最佳的性能，需要对电路进行多次迭代设计和测试。

七、总结

组合逻辑电路设计是一个复杂而又重要的过程。通过遵循上述步骤，可以设计出高效可靠的组合逻辑电路，从而满足各种需求。

合集下载

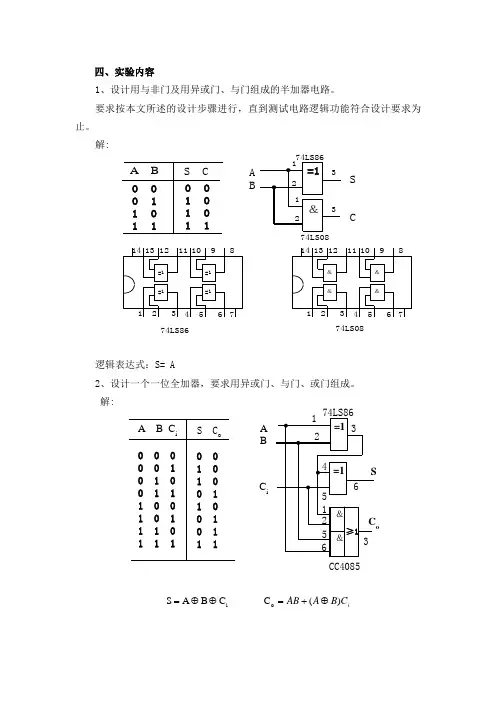

组合逻辑电路的设计与测试

组合逻辑电路的设计与测试

四、实验内容

1、设计用与非门及用异或门、与门组成的半加器电路。

要求按本文所述的设计步骤进行，直到测试电路逻辑功能符合设计要求为止。

解:

逻辑表达式：S= A

2、设计一个一位全加器，要求用异或门、与门、或门组成。

解:

iCBAAB)(CCBASoi

A B0 00 11 01 10 01 01 01 1SC=1AB＆SC74LS861274LS081233=1=1=1=11 2 34 5 610 9 813 12 1171474LS86＆＆＆＆1 2 34 5 610 9 813 12 1171474LS0874LS861A B Ci0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 10 01 01 00 11 00 10 11 1SCoABSCo=1=1＆＆≥1Ci23456CC408512356

74LS861A B Ci0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 10 01 01 00 11 00 10 11 1SCoABSCo=1=1＆＆≥1Ci2345612656＆＆34591011121374LS5474LS0412

3、设计一位全加器，要求用与或非门实现。

解: 11i1-iii1-iiiiBACBACBASiiiiiCBAC

1i1-iiiiiACBBACiC

AiCi-1＆＆≥1＆＆＆＆≥1＆BiSiCi111

4、设计一个对两个两位无符号的二进制数进行比较的电路；根据第一个数是否大于、等于、小于第二个数，使相应的三个输出端中的一个输出为“1”，要求用与门、与非门及或非门实现。 解:

《组合逻辑电路的设计》教学设计

《组合逻辑电路的设计》教学设计

1 组合逻辑电路的设计

一、设计思想

在新课程理念下，坚持以教师为主导，以学生为主体的教育教学理念，在教师的启发式教育教学下，引导并帮助学生开展探究性的协作学习，教学中充分体现学生的主体，让学生在掌握知识的同时又能培养他们的创新精神和实践能力，又可以激发学生的兴趣，实现教与学的良性循环过程。

在《组合逻辑电路的设计》这节内容教学的过程中利用学校的多媒体教室和实训室的条件，在教师的引导下组织学生进行自主学习。根据教材、教学对象分析，采取以下教学思路：温故知新→任务驱动→探究新知→巩固提高→学以致用。通过教师讲解和学生实际操作，以多媒体教学方法、启发式教学、实验演示验证法、常识教育法组织整个教学过程。教学中领用多媒体教学软件，数字电路仿真软件等将文字、图片、实物训练有机结合。通过本课的学习，让学生明确组合逻辑电路设计的思路与方法，体会到所学知识点相互之间的联系及在实际中的应用，因此占有非常重要的地位。

二、教材分析

本节内容选自高等职业院校教材《工业电子技术基础》第五章第5节的内容，本门课程是机电一体化专业的一门专业基础课，该课程的理论性和实践性都很强，在教学时间分配上理论和实践各占50%，本次授课时间为90分钟，理论和实践时间各占45分钟。

本节内容主要讲述组合逻辑电路的设计步骤，并结合实例讲述组合逻辑电路设计的思路和方法。该内容在教材中起着“承前起后”的作用，既是对前面所学的逻辑电路图、真值表、逻辑函数表达式以及逻辑代数等知识的综合应用，又为后续编码器、译码器等中规模组合逻辑电路的学习奠定基础。

三、学生分析

本节课的授课对象是机电专业大专班的学生，该班级的学生热爱思考，乐于尝试，同时本节课中涉及到的列真值表，写表达式，化简，画逻辑电路等知识同学们在前面都已经掌握，为本节课理论部分的学习打下了良好的基础，在实践部分，同学们已经会根据逻辑电路来连接实际的实物电路，为电路的仿真提供了方便。 2 四、教学方法分析

组合逻辑电路分析

组合逻辑电路分析

本科学生实验报告

学号 ********* 姓名 ******

学院 物理与电子信息学院 专业、班级 10物理A

实验课程名称 数字电路技术试验

教师及职称 张超（讲师）

开课学期 2012 至 2013 学年 上 学期

填报时间 2012 年 10 月 23 日

云南师范大学教务处编印 实验序号 2 实验名称 组合逻辑电路分析

实验时间 2012.10.9 实验室 同析3幢215

一．实验预习

1．实验目的

1. 掌握组合逻辑电路的分析方法

2. 验证半加器、全加器、半减器、全减器、奇偶校验器、原码/反码转换器逻辑功能。

2．实验原理、实验流程或装置示意图

1、分析半加器的逻辑功能

用两片74LS00（引脚见图4-1）按图4－2接线。74LS00芯片14脚接+5V,7脚接地。

图4-1

图4-2

（2） 写出该电路的逻辑表达式，列真值表

1）按表4-1的要求改变A、B输入，观测相应的S、C值并填入表4-1中。

2）比较表4-1与理论分析列出的真值表，验证半加器的逻辑功能。

表4-1

输 入 输 出

A B S C

0 0

0 1

1 0

1 1

2、分析全加器的逻辑功能

1）用三片74LS00按图4-3接好线。74LS00芯片14脚接 +5v,7脚接地.

图4-3

2） 析该线路，写出Sn、Cn的逻辑表达式，列出其真值表。

3） 表4-2利用开关改变An、Bn、Cn-1的输入状态，借助指示灯或万用表观测Sn、Cn的值填入表4-2中。

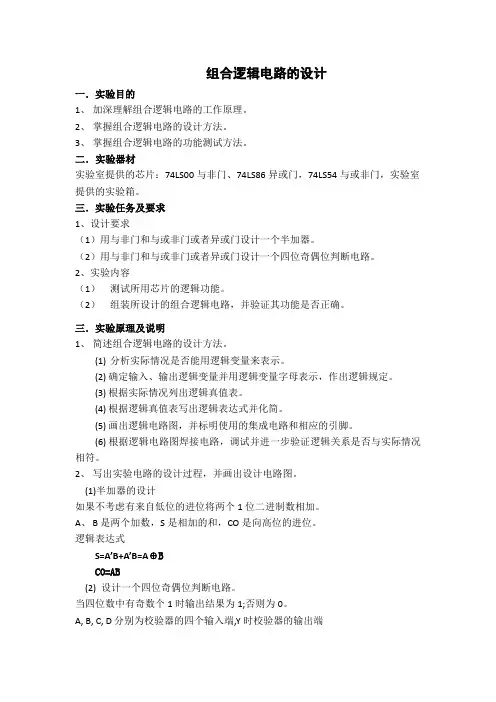

组合逻辑电路的设计

组合逻辑电路的设计

组合逻辑电路的设计

一．实验目的

1、 加深理解组合逻辑电路的工作原理。

2、 掌握组合逻辑电路的设计方法。

3、 掌握组合逻辑电路的功能测试方法。

二． 实验器材

实验室提供的芯片：74LS00与非门、74LS86异或门，74LS54与或非门，实验室提供的实验箱。

三．实验任务及要求

1、设计要求

（1）用与非门和与或非门或者异或门设计一个半加器。

（2）用与非门和与或非门或者异或门设计一个四位奇偶位判断电路。

2、实验内容

（1） 测试所用芯片的逻辑功能。

（2） 组装所设计的组合逻辑电路，并验证其功能是否正确。

三．实验原理及说明

1、 简述组合逻辑电路的设计方法。

(1) 分析实际情况是否能用逻辑变量来表示。

(2) 确定输入、输出逻辑变量并用逻辑变量字母表示，作出逻辑规定。

(3) 根据实际情况列出逻辑真值表。

(4) 根据逻辑真值表写出逻辑表达式并化简。

(5) 画出逻辑电路图，并标明使用的集成电路和相应的引脚。

(6) 根据逻辑电路图焊接电路，调试并进一步验证逻辑关系是否与实际情况相符。

2、 写出实验电路的设计过程，并画出设计电路图。

(1)半加器的设计

如果不考虑有来自低位的进位将两个1位二进制数相加。

A、 B是两个加数，S是相加的和，CO是向高位的进位。

逻辑表达式

S=A’B+A’B=A⊕B

CO=AB

(2)设计一个四位奇偶位判断电路。

当四位数中有奇数个1时输出结果为1;否则为0。

A, B, C, D 分别为校验器的四个输入端,Y时校验器的输出端 逻辑表达式

Y=AB’C’D’+A’BC’D’+A’B’CD’+A’B’C’D+A’BCD+AB’CD+ABC’D+ABCD’

=(A⊕B)⊕(C⊕D)

四．实验结果

1、 列出所设计电路的MULTISM仿真分析结果。

（1）半加器的设计，1-A被加数,2-B加数,XMMI（和数S）XMM2（进位数CO）

(2)设计一个四位奇偶位判断电路。
