7。4整组试验

7.4。1母线差动保护

投入母差保护压板及投母差保护控制字，以下的电流电压均通过光纤加入. 1）区外故障

通过软压板强制使能刀闸位置：短接元件1的I母刀闸位置及元件2的II母刀闸位置接点。

将元件2TA与母联TA同极性串联，再与元件1TA反极性串联，模拟母线区外故障。通入大于差流起动高定值的电流，并保证母差电压闭锁条件开放，保护不应动作。 2）区内故障

通过软压板强制使能刀闸位置：短接元件1的I母刀闸位置及元件2的II母刀闸位置接点。

将元件1TA、母联TA和元件2TA同极性串联，模拟I母故障。通入大于差流起动高定值的电流,并保证母差电压闭锁条件开放,保护动作跳I母。

将元件1TA和元件2TA同极性串联,再与母联TA反极性串联，模拟II母故障。通入大于差流起动高定值的电流,并保证母差电压闭锁条件开放，保护动作跳II母。

投入单母压板及投单母控制字.重复上述区内故障,保护动作切除两母线上所有的连接元件。 3）比率制动特性

通过软压板强制使能刀闸位置：短接元件1及元件2的I母刀闸位置接点。 向元件1TA和元件2TA加入方向相反、大小可调的一相电流，则差动电流为

21II&&+，制动电流为()

21IIK&&+⋅。分别检验差动电流起动定值HcdI和比率制动特性。

4）电压闭锁元件

在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5%以内。

7.4.2 母联充电保护

投入母联充电保护压板及投母联充电保护控制字。 短接母联TWJ开入(TWJ＝1），向母联TA通入大于母联充电保护定值的电流，母联充电保护动作跳母联.

7。4.3母联过流保护

投入母联过流保护压板及投母联过流保护控制字。 向母联TA通入大于母联过流保护定值的电流，母联过流保护经整定延时动作跳母联。

7.4.4母联失灵保护

按上述试验步骤模拟母线区内故障,保护向母联发跳令后,向母联TA继续通入大于母联失灵电流定值的电流，并保证两母差电压闭锁条件均开放，经母联失灵保护整定延时母联失灵保护动作切除两母线上所有的连接元件.

PCS-9705测控装置

选型指南

2 南京南瑞继保电气有限公司版权所有2015 Ver 1.10 本简介所针对的产品今后可能会有小的改动，请注意核对实际产品及相关的说明书。 更多产品信息，请访问互联网：/ PCS-9705测控装置选型指南

目 录

1 产品概述 ....................................................................................................................... 1 2 产品型号及其适用范围 ................................................................................................. 2 2.1 PCS-9705A-H2 ................................................................................................... 3 2.1.1 PCS-9705A-H2 ....................................................................................... 4 2.1.2 PCS-9705AS-H2 .................................................................................... 5 2.1.3 PCS-9705A-D-H2 ................................................................................... 7 2.1.4 PCS-9705AS-D-H2 ................................................................................ 8 2.2 PCS-9705B-H2 ................................................................................................. 11 2.2.1 PCS-9705B-H2 ..................................................................................... 13 2.2.2 PCS-9705BS-H2 .................................................................................. 14 2.2.3 PCS-9705B-D-H2 ................................................................................. 16 2.2.4 PCS-9705BS-D-H2 .............................................................................. 17 2.3 PCS-9705C-H2 ................................................................................................. 20 2.3.1 PCS-9705C-H2 ..................................................................................... 22 2.3.2 PCS-9705CS-H2 .................................................................................. 23 2.3.3 PCS-9705C-D-H2 ................................................................................. 24 2.3.4 PCS-9705CS-D-H2 .............................................................................. 26 2.4 PCS-9705D-H2 ................................................................................................. 27 2.4.1 PCS-9705D-H2 ..................................................................................... 30 2.5 PCS-9705E-H2 ................................................................................................. 31 2.5.1 PCS-9705E-H2 ..................................................................................... 32 3 硬件配置与DEV文件对照表 ...................................................................................... 34 3.1 PCS-9705A/B/C-H2 .......................................................................................... 34 3.2 PCS-9705D/E-H2 .............................................................................................. 35 4 修订页 ......................................................................................................................... 37

ZL_DYBH0XXX.1104

PCS-9693系列

综合保护测控装置

技术和使用说明书

南瑞继保电气有限公司版权所有 本说明书适用于PCS-9693系列V1.00及以上版本程序。 本说明书和产品今后可能会有小的改动，请注意核对实际产品与简介的版本是否相符。 更多产品信息，请访问互联网：。

目 录

第一章 PCS-9693系列保护测控装置概述 .......................................................................................... 2 1．适用范围 ........................................................................................................................................ 2 2．性能特征 ........................................................................................................................................ 2 3．主要技术数据 ................................................................................................................................ 3 4．装置主要功能 ................................................................................................................................ 7 5．装置结构、端子与安装 .............................................................................................................. 10

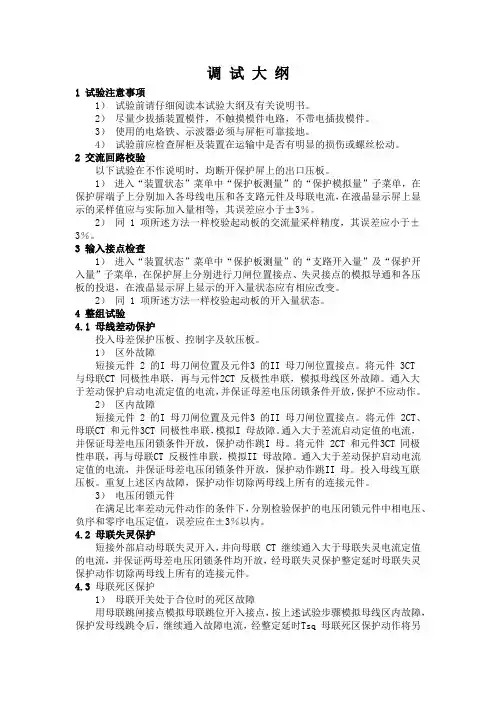

调 试 大 纲

1 试验注意事项

1） 试验前请仔细阅读本试验大纲及有关说明书。

2） 尽量少拔插装置模件，不触摸模件电路，不带电插拔模件。

3） 使用的电烙铁、示波器必须与屏柜可靠接地。

4） 试验前应检查屏柜及装置在运输中是否有明显的损伤或螺丝松动。

2 交流回路校验

以下试验在不作说明时，均断开保护屏上的出口压板。

1） 进入“装置状态”菜单中“保护板测量”的“保护模拟量”子菜单，在保护屏端子上分别加入各母线电压和各支路元件及母联电流，在液晶显示屏上显示的采样值应与实际加入量相等，其误差应小于±3％。

2） 同 1 项所述方法一样校验起动板的交流量采样精度，其误差应小于±3％。

3 输入接点检查

1） 进入“装置状态”菜单中“保护板测量”的“支路开入量”及“保护开入量”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各压板的投退，在液晶显示屏上显示的开入量状态应有相应改变。

2） 同 1 项所述方法一样校验起动板的开入量状态。

4 整组试验

4.1 母线差动保护

投入母差保护压板、控制字及软压板。

1） 区外故障

短接元件 2 的I 母刀闸位置及元件3 的II 母刀闸位置接点。将元件 3CT

与母联CT 同极性串联，再与元件2CT 反极性串联，模拟母线区外故障。通入大于差动保护启动电流定值的电流，并保证母差电压闭锁条件开放，保护不应动作。

2） 区内故障

短接元件 2 的I 母刀闸位置及元件3 的II 母刀闸位置接点。将元件 2CT、母联CT 和元件3CT 同极性串联，模拟I 母故障。通入大于差流启动定值的电流，

并保证母差电压闭锁条件开放，保护动作跳I 母。将元件 2CT 和元件3CT 同极性串联，再与母联CT 反极性串联，模拟II 母故障。通入大于差动保护启动电流定值的电流，并保证母差电压闭锁条件开放，保护动作跳II 母。投入母线互联压板。重复上述区内故障，保护动作切除两母线上所有的连接元件。
