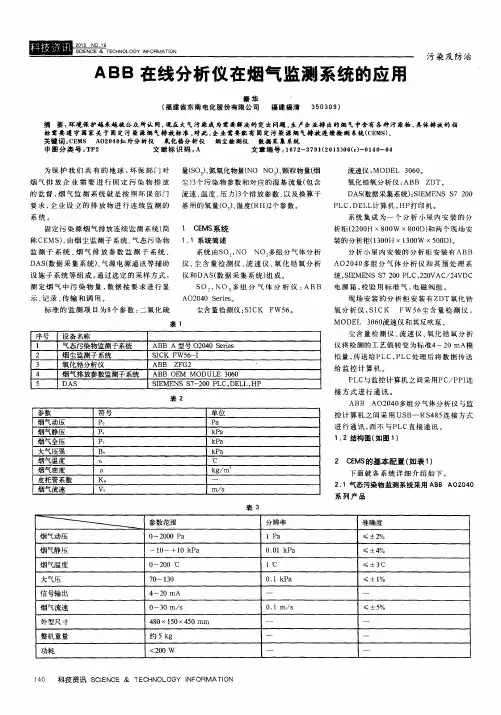

Ａ　Ｂ　Ｂ在线分析仪在烟气监测系统的应用　秦华　、　（福建省东南电化股份有限公司　福建福清　３５０３０９）　污染及防治　

摘要：环境保护越来越被公众所认同，现在大气污染成为需要解决的突出问题。生产企业排出的烟气中含有各种污染物，具体排放的指　标需要遵守国家关于固定污染源烟气排放标准。对此，企业需要配有固定污染源烟气排放连续检测系统（ＣＥＭＳ）。　关键词：ＣＥＭＳ　ＡＯ２０４０　Ｊ￣．＠分析仪　氧化锆分析仪　烟尘检测仪　数据采集系统　中图分类号：ＴＰ２　文献标识码：Ａ　文章编号：１　６７２－３７９１（２０１３）０６（ｃ）－０１　４０－－０４　为保护我们共有的地球，环保部门对　烟气排放企业需要进行固定污染物排放　的监督，烟气监测系统就是按照环保部门　要求，企业设立的排放物进行连续监测的　系统。　固定污染源烟气排放连续监测系统（简　称ＣＥＭＳ），由烟尘监测子系统、气态污染物　监测子系统、烟气排放参数监测子系统、　ＤＡＳ（数据采集系统）、气源电源通讯等辅助　设施子系统等组成。通过选定的采样方式，　测定烟气中污染物量，数据按要求进行显　示、记录、传输和调用。　标准的监测项目为８个参数：二氧化硫　表１　量（ｓ０，）、氮氧化物量（ＮＯ　ＮＯ，）、颗粒物量（烟　尘）３个污染物参数和对应的湿基流量（包含　流速、温度、压力）３个排放参数、以及换算干　基用的氧Ｒ（ｏ，）、湿度（ＲＨ）２个参数。　１　ＣＥＭＳ系统　１．１系统简述　系统由Ｓ０，，Ｎ０　ＮＯ，多组分气体分析　仪、尘含量检测仪、流速仪、氧化锆氧分析　仪和ＤＡＳ（数据采集系统）组成。　Ｓ０，，Ｎ０　多组分气体分析仪：ＡＢＢ　ＡＯ２０４０　Ｓｅｒｉｅｓ。　尘含量检测仪：ＳＩＣＫ　ＦＷ５６。　序号　设备名称　ｌ　气态污染物监测子系统　ＡＢＢ　Ａ型号０２０４０　Ｓｅｒｉｅｓ　２　烟尘监测子系统　ＳＩＣＫ　ＦＷ５６一Ｉ　３　氧化锆分析仪　ＡＢＢ　ＺＦＧ２　’　４　烟气排放参数监测子系统　ＡＢＢ　ＯＥＭ　ＭＯＤＵＬＥ　３Ｏ６０　５　ＤＡＳ　ＳＩＥＭＥＮＳ￥７－２００　ＰＬＣ，ＤＥＬＬ，ＨＰ　表２　参数　符号　单位　烟气动压　Ｐｄ　Ｐａ　烟气静压　Ｐ　ｋＰａ　烟气全压　Ｐｔ　ｋＰａ　大气压强　Ｂ　ｋＰａ　烟气温度　℃　烟气密度　ｐ　ｋｇ／ｍ　皮托管系数　Ｋ。　烟气流速　Ｖ　ｍ／ｓ　表３　流速仪：ＭＯＤＥＬ　３０６０。　氧化锆氧分析仪：ＡＢＢ　ＺＤＴ。　ＤＡＳ（数据采集系统）：ＳＩＥＭＥＮＳ　ｓ７　２００　ＰＬＣ，ＤＥＬＬ计算机，ＨＰ打印机。　系统集成为一个分析小屋内安装的分　析；￣（２２００Ｈ×８００Ｗ　Ｘ　８００Ｄ）￥！：１两个现场安　装的分析柜（１　３００Ｈ　Ｘ　１３００Ｗ　Ｘ　５００Ｄ）。　分析小屋内安装的分析柜安装有ＡＢＢ　ＡＯ２０４０多组分气体分析仪和其预处理系　统，ＳＩＥＭＥＮＳ　Ｓ７　２００　ＰＬＣ，２２０ＶＡＣ／２４ＶＤＣ　电源箱，校验用标准气，电磁阀组。　现场安装的分析柜安装有ＺＤＴ氧化锆　氧分析仪，ｓＩＣＫ　ＦＷ　５６尘含量检测仪，　ＭＯＤＥＬ　３０６０流速仪和其反吹泵。　尘含量检测仪、流速仪、氧化锆氧分析　仪将检测的工艺值转变为标准４～２０　ｍＡ模　拟量，传送给ＰＬＣ，ＰＬＣ处理后将数据传送　给监控计算机。　ＰＬＣ与监控计算机之间采用ＰＣ／ＰＰＩ连　接方式进行通讯。　ＡＢＢ　ＡＯ２０４０多组分气体分析仪与监　控计算机之间采用Ｕ．ＳＢ－－ＲＳ４８５连接方式　进行通讯，而不与ＰＬＣ直接通讯。　１．２结构图（如图１）　２　ＣＥＭＳ的基本配置（如表１）　下面就各系统详细介绍如下。　２．１气态污染物监测系统采用ＡＢＢ　Ａ０２０４０　系列产品　———＼．　参数范围　分辨率　准确度　烟气动压　０——２０００　Ｐａ　１　Ｐａ　≤±２％　烟气静压　一１０～＋ｌ０　ｋＰａ　０．０１　ｋＰａ　≤±４％　烟气温度　０～２００℃　１℃　≤±３℃　大气压　７０～ｌ３０　Ｏ．１　ｋＰａ　≤±ｌ％　信号输出　４～２０　ｍＡ　烟气流速　０～３Ｏ　ｍ／ｓ　０．１　ｍ／ｓ　≤±５％　外型尺寸　４８０×１５０Ｘ　４５０　ｍｍ　整机重量　约５　ｋｇ　功耗　＜２００　Ｗ　４Ｏ　科技资讯ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩ

工业技术　

Ｉ曩　Ｃｈｉｎａ　ｓｃｉｅｎｃｅ　ｅｍｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｒｅｖｉｅｗ　

烟气在线监测系统维护　

王春亮　

（神华国能（神东电力）集团公司神木发电有限公司陕西神木７１９３１６）　

［摘要］本文结合神木公司脱硫及脱硝ＣＥＭＳ的维护经验，介绍了ＣＥＭｓ系统的组成与功能，烟气相关参数在线监测原理，分析了ＣＥＭＳ系统在运行中存在　

的问题和常见故障，提出了解决方｛去和改进措施，有效降低了ｃＥＭｓ系统故障发生率，确保系统正常运行，樗染源数据有效，实现社会环境效益。　

［关键词］脱硫，脱硝，ＣＥＭＳ，西门子，气体分析仪　

中图分类号：ＴＭ６２１．６　文献标识码：Ａ　文章编号：１００９—９１４Ｘ（２０１５）４４—００２２—０４　

一．概况　神木公司脱硫系统出，入口烟气在线监测系统及脱硝系统锅炉出ＣＩ左、右　

侧烟气在线监测系统均是由北京雪迪龙自动控制有限公司生产，型号为ＳＣＳ－　

９Ｏ０＿＿ｌ，锅炉出口在线监测参数有ＮＯ、０２ｌ脱硫人口监测参数有ｓＯ２浓度、ＮＯ　

浓度及烟气含氧量　出口监测参数有ＳＯ２浓度、ＮＯ浓度、烟气含氧量、烟气温　

度、压力、湿度、流速及烟尘浓度，气体分析成分有分析仪采用ＳＩＥＭＥＮＳ公司生　

产的ＵＬＴＲＡＭＡＴ　２３型气体分析仪，均采用抽取式烟气的气体分析（ｓｏ２、　

ＮＯｘ、０２）采样方法采用直接抽取加热法。气体分析器选用西门子公司生产　

的ＵＬＴＲＡＭＡＴ２３多组分红外气体分析仪。送环保部门的数据传输仪采用西　安讯腾科技有限责任公司生产的ＣＴＤＲ－２－Ｇ型数据采集传输仪。　

１、系统基本组成：烟气取样系统、Ｎ０２／ＮＯ转换器、气体分析仪表、在线粉　

尘浓度仪、烟气流量计、ＤＡＳ系统以及无线数据采集传输仪。　

１．１、烟气取样系统：烟气经过采样探头（ｓＰ）和电加热采样管线由取样泵　

（Ｍ１）抽取至分析柜。　

采样探头（ＳＰ）：由连接法兰（ＤＮ６５，ＰＮ６）探头取样、过滤器（碳化硅　陶瓷２腼孔隙）加热装置、温控器组成。　
