先简支后连续梁施工工法(2)

·1·

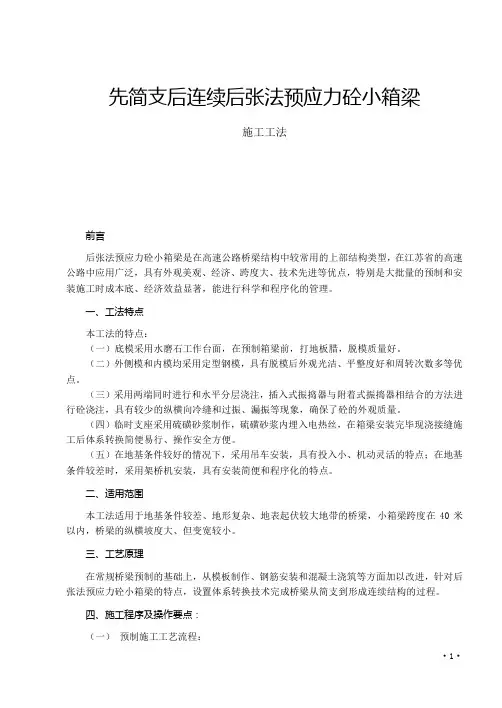

先简支后连续后张法预应力砼小箱梁

施工工法

前言

后张法预应力砼小箱梁是在高速公路桥梁结构中较常用的上部结构类型，在江苏省的高速公路中应用广泛，具有外观美观、经济、跨度大、技术先进等优点，特别是大批量的预制和安装施工时成本底、经济效益显著，能进行科学和程序化的管理。

一、工法特点

本工法的特点：

（一）底模采用水磨石工作台面，在预制箱梁前，打地板腊，脱模质量好。

（二）外侧模和内模均采用定型钢模，具有脱模后外观光洁、平整度好和周转次数多等优点。

（三）采用两端同时进行和水平分层浇注，插入式振捣器与附着式振捣器相结合的方法进行砼浇注，具有较少的纵横向冷缝和过振、漏振等现象，确保了砼的外观质量。

（四）临时支座采用硫磺砂浆制作，硫磺砂浆内埋入电热丝，在箱梁安装完毕现浇接缝施工后体系转换简便易行、操作安全方便。

（五）在地基条件较好的情况下，采用吊车安装，具有投入小、机动灵活的特点；在地基条件较差时，采用架桥机安装，具有安装简便和程序化的特点。

二、适用范围

本工法适用于地基条件较差、地形复杂、地表起伏较大地带的桥梁，小箱梁跨度在40米以内，桥梁的纵横坡度大、但变宽较小。

三、工艺原理

在常规桥梁预制的基础上，从模板制作、钢筋安装和混凝土浇筑等方面加以改进，针对后张法预应力砼小箱梁的特点，设置体系转换技术完成桥梁从简支到形成连续结构的过程。

四、施工程序及操作要点：

（一） 预制施工工艺流程： ·2·

清理底模

安装钢筋、波纹管、支侧模

清理底模

浇筑底板砼

支内模

浇筑腹板、顶板砼 制作砼试块

养护、拆模

张 拉 压砼试块 安装锚具

清理孔道

压浆、封锚

出 坑

架梁前准备，梁板验收出场

支座安装并报验 支座位置测量放线

梁板运输

梁板架设

支座检查并调整

梁顶标高测量验收 封锚头 制水泥浆试块

压水泥浆试块 合格

合格 同条件养护

同条件养护 ·3·

（二）模板设计

1．底座

先简支后连续梁施工工法

先简支后连续梁施工工法是一种常用于桥梁建设的工法，其特点是先建设简支梁，再改造为连续梁。这种工法在适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等方面都有其独特之处。

一、前言先简支后连续梁施工工法是一种灵活、安全、高效的梁体施工方法。在实际工程中，由于场地条件等因素限制，常常使用简支梁进行先行施工，然后逐渐改造为连续梁。这种工法能够确保桥梁施工过程的顺利进行，同时满足工期要求。

二、工法特点先简支后连续梁施工工法具有以下特点：1.

灵活性：根据实际情况可以选择简支梁和连续梁的施工顺序，适应不同工程需求。2. 安全性：简支梁施工过程中的施工安全控制相对容易，减少了施工风险。3. 高效性：先简支后连续梁工法可实现较高的施工效率，缩短了工期。4. 经济性：合理利用各工序的施工材料和人力资源，降低了施工成本。

三、适应范围先简支后连续梁施工工法适用于梁搭设较长、荷载复杂、场地有限的桥梁工程。尤其对于跨度较大的桥梁，该工法能够保证梁体的稳定性和施工安全。

四、工艺原理先简支后连续梁施工工法的工艺原理是先建设出简支梁，再通过合理的技术措施改造为连续梁。具体来说，施工工法与实际工程之间的联系主要体现在以下几个方面：1.

施工时先进行桥墩施工，再进行简支梁的搭设和固定。2. 在简支梁的基础上，通过合理的支座设计和施工过程控制，改造为连续梁。3. 连续梁的合龙过程需要注意梁体的连接方式和精密度控制，确保施工质量。

五、施工工艺先简支后连续梁施工工艺包括以下几个施工阶段：1. 桥墩施工：对桥墩进行基础、立柱和横梁的施工。2.

简支梁施工：根据设计要求对简支梁进行搭设和固定。3. 连续梁改造：通过拆除简支梁的支座，改造为连续梁。4. 连续梁合龙：将各个梁段按设计要求进行合龙，形成连续梁体。

六、劳动组织先简支后连续梁施工工法的劳动组织主要包括各个施工班组的分工与配合、安全生产的组织和管理、施工汇报和进度控制等。合理的劳动组织能够提高施工效率，保证施工质量。

先简支后连续梁桥临时支座施工工法

先简支后连续梁桥临时支座施工工法是一种用于桥梁建设的重要施工技术，它通过临时支座的设置和调整，保证了桥梁在施工过程中的安全稳定，同时提高了施工效率和施工质量。本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以便读者全面了解该工法的应用价值。

一、前言先简支后连续梁桥临时支座施工工法是指在悬空梁桥施工中，先设置简支装置，然后逐步建立连续支座，以保证梁体和桥墩在施工过程中的稳定和安全。

二、工法特点首先，该工法适用于不同跨径和不同结构形式的桥梁施工，具有较强的适应性。其次，通过合理的施工工艺和调整措施，可保证桥梁在建设过程中的安全性和稳定性。同时，该工法还能提高施工效率，节约资源，减少施工成本。

三、适应范围先简支后连续梁桥临时支座施工工法适用于不同跨度和不同类型的桥梁，如公路桥、铁路桥、高架桥等。无论是简支梁桥还是连续梁桥，都可以采用该工法进行施工。

四、工艺原理采用先简支后连续梁桥临时支座施工工法，需要对施工工法与实际工程之间的联系和技术措施进行分析和解释。通过合理设置和调整临时支座，保证桥梁在施工过程中的稳定和安全。根据桥梁的实际情况，采取不同的施工工艺和技术措施，确保施工过程顺利进行。

五、施工工艺先简支后连续梁桥临时支座施工工法的施工工艺包括临时梁支座的设置和调整、支座的固定和拆除等。具体的施工过程包括：测量与定位、立杆与支座设置、调校与调整、梁板安装与调整、支座固定与调整等。

六、劳动组织在施工过程中，需要合理组织工人的劳动力和协作，确保施工进程的顺利进行。劳动组织包括施工人员的数量和配置、分工与协作、施工进度与计划等。

七、机具设备在先简支后连续梁桥临时支座施工工法中，需要使用一系列机具设备，如起重机、振动器、水平仪等。这些机具设备具有特定的特点、性能和使用方法，需要对其进行详细介绍和说明，确保施工工作的顺利进行。

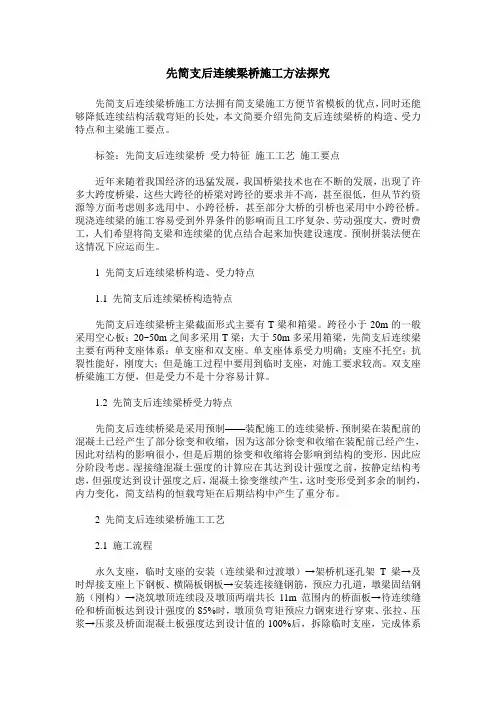

先简支后连续梁桥施工方法探究

先简支后连续梁桥施工方法拥有简支梁施工方便节省模板的优点，同时还能够降低连续结构活载弯矩的长处，本文简要介绍先简支后连续梁桥的构造、受力特点和主梁施工要点。

标签：先简支后连续梁桥 受力特征 施工工艺 施工要点

近年来随着我国经济的迅猛发展，我国桥梁技术也在不断的发展，出现了许多大跨度桥梁，这些大跨径的桥梁对跨径的要求并不高，甚至很低，但从节约资源等方面考虑则多选用中、小跨径桥，甚至部分大桥的引桥也采用中小跨径桥。现浇连续梁的施工容易受到外界条件的影响而且工序复杂、劳动强度大，费时费工，人们希望将简支梁和连续梁的优点结合起来加快建设速度。预制拼装法便在这情况下应运而生。

1 先简支后连续梁桥构造、受力特点

1.1 先简支后连续梁桥构造特点

先简支后连续梁桥主梁截面形式主要有T梁和箱梁。跨径小于20m的一般采用空心板；20~50m之间多采用T梁；大于50m多采用箱梁，先简支后连续梁主要有两种支座体系：单支座和双支座。单支座体系受力明确；支座不托空；抗裂性能好，刚度大；但是施工过程中要用到临时支座，对施工要求较高。双支座桥梁施工方便，但是受力不是十分容易计算。

1.2 先简支后连续梁桥受力特点

先简支后连续桥梁是采用预制——装配施工的连续梁桥，预制梁在装配前的混凝土已经产生了部分徐变和收缩，因为这部分徐变和收缩在装配前已经产生，因此对结构的影响很小，但是后期的徐变和收缩将会影响到结构的变形，因此应分阶段考虑。湿接缝混凝土强度的计算应在其达到设计强度之前，按静定结构考虑，但强度达到设计强度之后，混凝土徐变继续产生，这时变形受到多余的制约，内力变化，简支结构的恒载弯矩在后期结构中产生了重分布。

2 先简支后连续梁桥施工工艺

2.1 施工流程

永久支座，临时支座的安装（连续梁和过渡墩）→架桥机逐孔架T梁→及时焊接支座上下钢板、横隔板钢板→安装连接缝钢筋，预应力孔道，墩梁固结钢筋（刚构）→浇筑墩顶连续段及墩顶两端共长11m范围内的桥面板→待连续缝砼和桥面板达到设计强度的85%时，墩顶负弯矩预应力钢束进行穿束、张拉、压浆→压浆及桥面混凝土板强度达到设计值的100%后，拆除临时支座，完成体系
