齿轮测量

齿轮测量仪操作规程

《齿轮测量仪操作规程》

一、设备准备

1. 检查测量仪器是否完整，无损坏；

2. 确保电源连接正确且稳定；

3. 清洁测量仪器表面；

4. 确保测量仪器的环境温度和湿度符合要求。

二、测量前的准备

1. 将待测齿轮放置在测量仪器上，确保其安装牢固；

2. 调整测量仪器的参数，根据待测齿轮的规格进行调整；

3. 检查测量仪器的测量工具是否正常，如传感器、尺等。

三、测量操作

1. 打开测量仪器的电源，等待测量仪器进行自检；

2. 根据待测齿轮的要求，选择合适的测量模式；

3. 将测量仪器的传感器接触待测齿轮，开始测量；

4. 根据测量仪器的显示结果，进行记录。

四、测量后的处理

1. 关闭测量仪器的电源；

2. 清洁测量仪器和测量工具；

3. 根据测量结果，进行数据处理和分析；

4. 将测量仪器和测量结果报告存档。

五、安全注意事项 1. 在操作过程中，应严格按照操作规程进行操作；

2. 使用测量仪器时，应注意防止水或其它液体进入测量仪器内部；

3. 测量仪器有特殊要求的，应按照要求进行操作；

4. 在使用过程中，如出现异常情况，应立即停止操作并及时通知相关人员。

六、设备维护

1. 定期对测量仪器进行维护和保养；

2. 定期对测量仪器进行校准和检测；

3. 如发现测量仪器有损坏或故障，应及时联系维修人员处理。

以上即是关于齿轮测量仪操作规程的详细内容，希望每一位操作人员都能严格按照规程进行操作，确保测量结果的准确性和设备的安全使用。

齿 轮 测 量

齿轮齿单个齿距偏差与齿距累积总偏差的测量

一、目的

熟悉测量齿轮单个齿距偏差与齿距累积总偏差的方法。

加深理解单个齿距偏差与齿距累积总偏差的定义。

二、内容

1. 用周节仪或万能测齿仪测量圆柱齿轮齿距相对偏差。

2. 用列表计算法或作图法求解齿距累积总偏差。

三、测量原理及计量器具说明

单个齿距偏差ptf是指在分度圆上，实际齿距与公称齿距之差（用相对法测量时，公称齿距是指所有实际齿距的平均值）。齿距累积总偏差Fp是指在分度圆上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值，即最大齿距累积偏差（maxpF）与最小齿距累积偏差（minpF）之代数差。

在实际测量中，通常采用某一齿距作为基准齿距，测量其余的齿距对基准齿距的偏差。然后，通过数据处理来求解单个齿距偏差ptf和齿距累积总偏差PF，测量应在齿高中部同一圆周上进行，这就要求保证测量基准的精度。而齿轮的测量基准可选用齿轮的内孔、齿顶圆和齿根圆。为了使测量基准与装配基准一致，以内孔定位最好。用齿顶圆定位时，必须控制齿顶圆对内孔的轴线的径向跳动。在生产中，根据所用量具的结构来确定测量基准。

用相对法测量齿距相对偏差的仪器有周节仪和万能测齿仪。

1. 用手持式周节仪测量

图1为手持式周节仪的外形图，它以齿顶圆作为测量基准，指示表的分度值为0.005mm，测量范围为模数3—15 mm。

周节仪有4、5和8三个定位脚，用以支承仪器。测量时，调整定位脚的相对位置，使测量头2和3在分度圆附近与齿面接触。固定测量头2按被测齿轮模数来调整位置，活动测量头3则与指示表7相连。测量前，将两个定位脚4、5前端的定位爪紧靠齿轮端面，并使它们与齿顶圆接触，再用螺钉6紧固。然后将辅助定位脚8也与齿顶圆接触，同样用螺钉固紧。以被测齿轮的任一齿距作为基准齿距，调整指示表7的零位，并且把指针压缩1—2圈。然后，逐齿测量其余的齿距，指示表读数即为这些齿距与基准齿距之差，将测得的数据记入表中。

如何看齿轮测量报告

齿轮是机械设备中常用的传动元件，对其进行精确的测量和检验是确保齿轮传动系统正常运行的关键。齿轮测量报告是对齿轮测量数据的记录和分析，可以帮助我们了解齿轮的质量和性能。下面我们将逐步介绍如何看齿轮测量报告。

第一步：了解报告的基本信息 齿轮测量报告通常包含基本信息，如齿轮的型号、尺寸、材料等。在阅读报告之前，我们需要了解这些基本信息，以便更好地理解报告中的具体数据和结论。此外，还需要注意报告的日期，以确保我们了解齿轮的测量情况是最新的。

第二步：查看齿轮参数测量结果 齿轮测量报告中最重要的部分是齿轮参数的测量结果。这些参数包括齿轮的模数、齿数、压力角、齿侧间隙等。我们需要仔细查看这些测量结果，并与设计要求进行对比。如果测量结果与设计要求存在差异，需要进一步分析原因并采取相应的措施。

第三步：分析齿轮的表面质量 齿轮的表面质量对其传动性能和使用寿命有着重要影响。通过齿轮测量报告，我们可以了解齿轮的表面质量情况，如齿面粗糙度、齿面硬度等。这些数据可以帮助我们判断齿轮的加工质量和使用寿命，以及是否存在表面缺陷或磨损等问题。

第四步：评估齿轮的运行精度 齿轮传动系统的运行精度直接影响设备的性能和效率。齿轮测量报告中通常包含齿轮的跳动、轴向间隙、齿轮的轴向偏差等数据。我们需要仔细分析这些数据，评估齿轮的运行精度是否符合设计要求。如果存在问题，需要及时调整或更换齿轮，以确保设备的正常运行。

第五步：综合分析齿轮的测量数据 最后一步是综合分析齿轮测量报告中的所有数据，并得出结论。通过对齿轮测量数据的综合分析，我们可以评估齿轮的质量和性能，判断其是否满足设计要求。如果存在问题，需要及时采取相应的改进措施，以提高齿轮的质量和性能。

总结 通过以上步骤，我们可以有效地看懂齿轮测量报告。齿轮作为机械设备中常用的传动元件，其质量和性能对设备的正常运行至关重要。通过认真分析齿轮测量报告，我们可以了解齿轮的测量情况，评估其质量和性能，并采取相应的改进措施。这将有助于确保齿轮传动系统的正常运行，并提高设备的性能和效率。

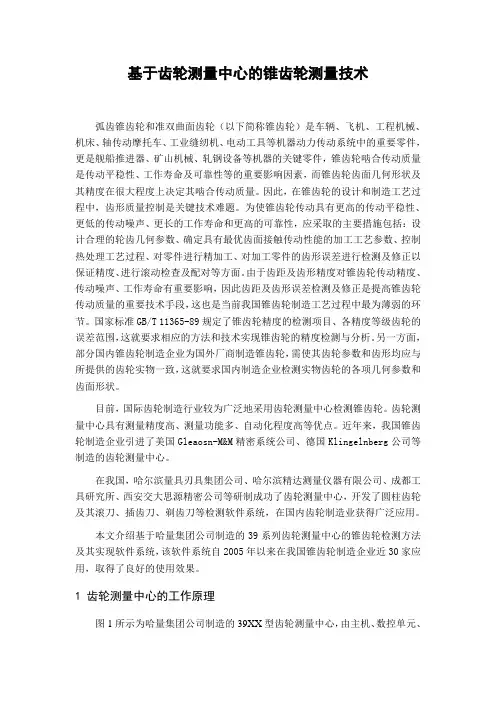

基于齿轮测量中心的锥齿轮测量技术

弧齿锥齿轮和准双曲面齿轮（以下简称锥齿轮）是车辆、飞机、工程机械、机床、轴传动摩托车、工业缝纫机、电动工具等机器动力传动系统中的重要零件，更是舰船推进器、矿山机械、轧钢设备等机器的关键零件，锥齿轮啮合传动质量是传动平稳性、工作寿命及可靠性等的重要影响因素，而锥齿轮齿面几何形状及其精度在很大程度上决定其啮合传动质量。因此，在锥齿轮的设计和制造工艺过程中，齿形质量控制是关键技术难题。为使锥齿轮传动具有更高的传动平稳性、更低的传动噪声、更长的工作寿命和更高的可靠性，应采取的主要措施包括：设计合理的轮齿几何参数、确定具有最优齿面接触传动性能的加工工艺参数、控制热处理工艺过程、对零件进行精加工、对加工零件的齿形误差进行检测及修正以保证精度、进行滚动检查及配对等方面。由于齿距及齿形精度对锥齿轮传动精度、传动噪声、工作寿命有重要影响，因此齿距及齿形误差检测及修正是提高锥齿轮传动质量的重要技术手段，这也是当前我国锥齿轮制造工艺过程中最为薄弱的环节。国家标准GB/T 11365-89规定了锥齿轮精度的检测项目、各精度等级齿轮的误差范围，这就要求相应的方法和技术实现锥齿轮的精度检测与分析。另一方面，部分国内锥齿轮制造企业为国外厂商制造锥齿轮，需使其齿轮参数和齿形均应与所提供的齿轮实物一致，这就要求国内制造企业检测实物齿轮的各项几何参数和齿面形状。

目前，国际齿轮制造行业较为广泛地采用齿轮测量中心检测锥齿轮。齿轮测量中心具有测量精度高、测量功能多、自动化程度高等优点。近年来，我国锥齿轮制造企业引进了美国Gleaosn-M&M精密系统公司、德国Klingelnberg公司等制造的齿轮测量中心。

在我国，哈尔滨量具刃具集团公司、哈尔滨精达测量仪器有限公司、成都工具研究所、西安交大思源精密公司等研制成功了齿轮测量中心，开发了圆柱齿轮及其滚刀、插齿刀、剃齿刀等检测软件系统，在国内齿轮制造业获得广泛应用。
