电梯安装土建交接检验记录表

  • 格式：docx
  • 大小：13.98 KB
  • 文档页数：4

工程名称 郑州市骨科医院病房楼电梯

安装地点 郑州市陇海中路 58号

产品合同号/安装合同号 ZZHS595 梯 号 ADA2684

施工单位 项目负责人

安装单位 郑州富士达电梯安装有限公司 项目负责人 孔海涛

监理（建设）单位 河南卓越监理工程有限公司 监理工程师/项目负责人 徐维和

执行标准名称及编号 电梯工程施工质量验收规范 GB50310-2002

检验项目 检验结果

合格 不合格

主 控 项

目 机房（如果有）内部、井道土建（钢架）结构及布置必须符合电梯土建图的 要求。 合格

主电源开关 必须符合下 列规定： 主电源开关应能够切断电梯正常使用情况下最大电流； 合格

对有机房电梯该开关应能从机房入口处方便地接近； 合格

对无机房电梯该开关应设置在井道外工作人员方便接近地方， 且应具有必要的安全防护。 无

井道必须符 合下列规

定: 当底坑底面下有人员能到达的空间存在，且对重（或平衡重） 上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重 运行区域的下边必须）一直延伸到坚固地面上的实心桩墩上； 无

电梯安装之前，所有层门预留孔必须设有高度不小于 1.2m的

安全保护围封，并应保证有足够的强度； 合格

当相邻两层门地坎间的距离大于 11 m时，其间必须设置井道

安全门，井道安全门严禁向井道内开启，且必须装有安全门处 于关闭时电梯才能运行的电气安装装置。当相邻轿厢有相互救 援用轿厢安全门时，可不执行本款。 无

般 项 目 机房（如果 有）还应符 合下列规

定: 机房 照明 机房内应设有固定的电气照明，地板表面上的照度不

应小于2001x 合格

机房内应设置一个或多个电源插座。 合格

在机房内靠近入门的适当高度处应设有一个开关或类 似装置控制机房照明电源。 合格

机房内应通风，从建筑物其他部分抽出的陈腐空气，不得排入 机房内。 合格

应根据产品供应商的要求，提供设备进场所需要的通道和搬运 空间。 合格

电梯工作人员应能方便地进入机房或滑轮间，而不需要临时借 助于其他辅助设施。 合格 （电力驱动的曳引式或强制式电梯、液压电梯） GB503 —2002 检 验 项 目 检验结果

合格 不合格

般

项

目 机房（如果 有）还应符合 下列规定： 机房应采用经久耐用且不易产生灰尘的材料建造，机房内的 地板应采用防滑材料。 （注：此项可在电梯安装后验收） 合格

在一个机房内，当有两个以上不同平面的工作平台，且相邻 平台高度差大于0.5m时，应设置楼梯或台阶，并应设置高度不小于 0.9m的安全防护栏杆。 合格

当机房地面有深度大于0.5m的凹坑或槽坑时，均应盖住。 合格

供人员活动空间和工作台面以上的净高度不应小于1.8m。 合格

供人员进出的检修活板门应有不小于0.8mX0.8m的净通道开门 到位后应能自仃保持在开启位置。 无

检修活板门关闭后应能支撑两个人的重量（每个人按在门的 任意0.2mX0.2m面积上作用1000N的力计算），不得有永久性变形。 无

门或检修活板门应装有带钥匙的锁，它应从机房内不用钥匙 打开。只供运送器材的活板门,可只在机房内部锁住。 无

电源零线和接地线应分开。机房内接地装置的接地电阻值不 应大于4 Q。 合格

机房应有良好的防渗、防漏水保护。 合格

井道还应符 合下列规定： 井道尺寸应 和土建布置 图所要求的 一致，允许 偏差应符合 下列规定： 当电梯行程 高度小于等于30m时为0~+25mm 合格

当电梯行程高度大于30 m且小于等于60m时为

0~+35 mm 合格

当电梯行程高度大于60 m且小于等于90m时为

0~+50 mm 合格

当电梯行程高度大于90m时，允许偏差应符合土 建布置图要求。 合格

全封闭或部分封闭的井道，井道的隔离保护、井道壁、底坑 底面和顶板应具有安装电梯部件所需要的足够强度，应采用 非燃烧材料建造，且应不易产生灰尘。 合格

当底坑深度大于2.5m且建筑物布置允许时，应设置一个符合安全 门要求的底坑进口；当没有进入底坑的其它通道时 ，应设置一个从层门

进入底坑的永久性装置，且此装置不得凸入电梯运行空间。 无

井道应为电梯专用，井道内不得装设与电梯无关的设备、电 缆等。井道可装设采暖设备但不得采用蒸汽和水作为热源， 且采暖设备的控制与调节装置应装在井道外面。 合格 （电力驱动的曳引式或强制式电梯、液压电梯） GB50 310 — 2 002 检 验 项 目 检验结果

合格 不合格

般

项

目 井道还应符 合下列规定： 井道内应设 置永久性电气照明，井 道内照度应不得小于 501x，井道最高点和最低点 0.5m以内应各装一盏灯，再设中间灯，

并分别在机房和底坑设置一控制开关。 合格

装有多台电梯的井道内各电梯的底坑之间应设置最低点 离底坑地面不大于0.3m，且至少延伸到最低层站楼面以上 2.5m 咼度的隔障，在隔障宽度方向上隔障与井道壁之间的间隙不应大于

150m m。 合格

当轿顶边缘和相邻电梯运动部件（轿厢、对重或平衡重） 之间的水平距离小于0.5m时，隔障应延长贯穿整个井道的高度。 隔障的宽度不得小于被保护的运动部件 （或其部分）的宽度每边再各

加 0.1m。 合格

底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。 合格

每层楼面应有水平面基准标识。 合格

验 收 结 论

参 加

验 收 施工单位 安装单位 监理（建设）单位 单 位

项目负责人：

年 月 日 项目负责人：

年 月 日 监理工程师：

（项目负责人）

年 月 日

合集下载

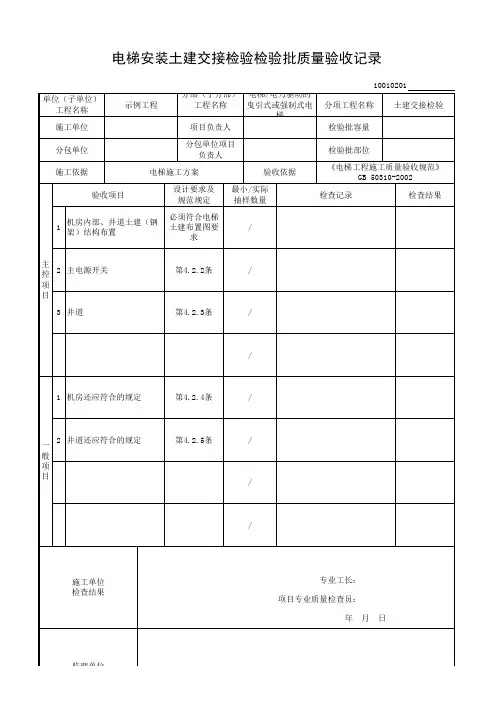

电梯安装土建交接检验检验批质量验收记录

电梯安装土建交接检验检验批质量验收记录

项目专业质量检查员：年 月 日监理单位 验收结论/施工单位 检查结果专业工长：/2井道还应符合的规定第4.2.5条/一 般 项 目1机房还应符合的规定第4.2.4条//3井道第4.2.3条/2主电源开关第4.2.2条/1机房内部、井道土建（钢架）结构布置必须符合电梯 土建布置图要求/施工依据电梯施工方案󰀀󰀀验收依据《电梯工程施工质量验收规范》 GB 50310-2002主 控 项 目验收项目设计要求及 规范规定最小/实际 抽样数量检查记录检查结果分包单位分包单位项目 负责人检验批部位示例工程分部（子分部） 工程名称 电梯/电力驱动的曳引式或强制式电梯分项工程名称土建交接检验施工单位项目负责人检验批容量电梯安装土建交接检验检验批质量验收记录10010201单位（子单位） 工程名称监理单位 验收结论专业监理工程师：年 月 日

电梯分部分部工程验收纪录

电梯分部分部工程验收纪录

电梯分部（子分部）工程质量验收纪录

表G3

单位（子单位）工程名称 结构类型及层数 框架

施工单位 技术部门负责人 质量部负责人

分包单位 分包单位负责人 分包技术负责人

序号 分项工程名称 检验批数 施工单位检查评定 验收意见

1 工程设备进场 1 合格

2 土建交接 1 合格

3 驱动主机安装 1 合格

4 导轨安装 1 合格

5 门系统安装 1 合格

6 轿厢及对重安装 1 合格

7 安全部件安装 1 合格

8 随行电缆、悬挂装置、补偿装置安装 1 合格

9 电气装置安装 1 合格

10 整机安装 1 合格

质量控制资料 齐全

安全和功能检验（检测）报告 符合要求

观感质量验收 良好

验

收

单

位

分包单位 项目经理： 年 月 日

施工单位 浙江富士通电梯有限公司 项目经理： 年 月 日

监理（建设）单位

总监理工程师

（建设单位项目专业负责人

年 月 日

电梯安装分项工程质量验收记录

表G2 编号：

单位（子单位）工程名称 学院西路7#C楼 结构类型 框架

分部（子分部）工程名称 电梯安装 检验批数

施工单位 卫辉市城乡建筑有限公司 项目经理 嵇玉海

序号 检验批部位、区段

施工单位检查评定结果 监理（建设）单位验收结论

1 工程设备进场 符合要求

2 土建交接 符合要求

3 驱动主机 符合要求

4 导轨安装 符合要求

5 电梯门系统 符合要求

6 轿厢及对重 符合要求

7 安全部件 符合要求

8 悬挂装置，随行电缆 符合要求

9 电梯安装 符合要求

10 整机安装 符合要求

检查结论

符合规范要求

项目专业：

电梯电气装置安装检查记录

电梯电气装置安装检查记录

电梯电气装置安装检查记录（一）报审、报验表

工程名称：海尔·临天下 编号：L5

致：临沂市城市建设工程监理公司 （项目监理机构）

我方已完成 主电源开关，机房照明，轿厢照明和通风电路，轿厢照明及插座，井道照明，接地保护，控制屏柜，防护罩壳，线路敷设 工作，经自检合格，现将有关资料报上，请予以审查或验收。

附：电梯电气装置安装检查记录（一）

施工项目经理部（盖章）

项目经理或项目技术负责人（签字）

年 月 日

审查或验收意见：

项目监理机构（盖章）

专业监理工程师（签字）

年 月 日

注：本表一式二份，项目监理机构、施工单位各一份。 电梯电气装置安装检查记录（二）报审、报验表

工程名称：海尔·临天下 编号：L5

致：临沂市城市建设工程监理公司 （项目监理机构）

我方已完成 电线管槽，电线槽，电线管，金属软管，轿厢操作盘及显示面盘，防腐 工作，经自检合格，现将有关资料报上，请予以审查或验收。

附： 电梯电气装置安装检查记录（二）

施工项目经理部（盖章）

项目经理或项目技术负责人（签字）

年 月 日

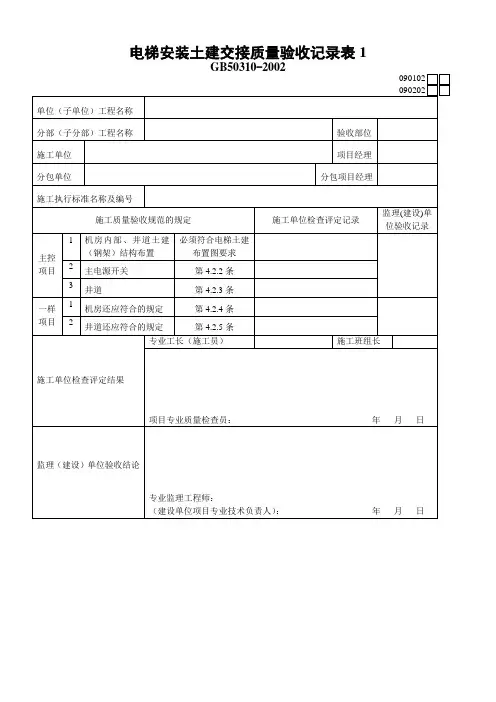

电梯安装土建交接质量验收记录表1
