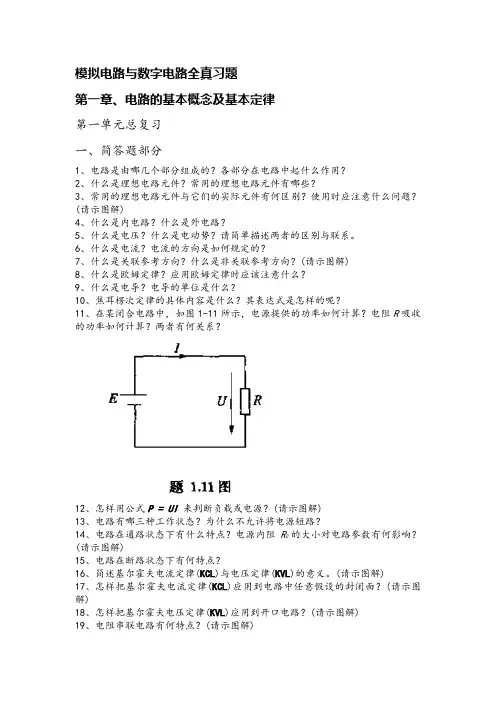

模拟电路与数字电路全真习题

第一章、电路的基本概念及基本定律

第一单元总复习

一、简答题部分

1、电路是由哪几个部分组成的？各部分在电路中起什么作用？

2、什么是理想电路元件？常用的理想电路元件有哪些？

3、常用的理想电路元件与它们的实际元件有何区别？使用时应注意什么问题？(请示图解)

4、什么是内电路？什么是外电路？

5、什么是电压？什么是电动势？请简单描述两者的区别与联系。

6、什么是电流？电流的方向是如何规定的？

7、什么是关联参考方向？什么是非关联参考方向？(请示图解)

8、什么是欧姆定律？应用欧姆定律时应该注意什么？

9、什么是电导？电导的单位是什么？

10、焦耳楞次定律的具体内容是什么？其表达式是怎样的呢？

11、在某闭合电路中，如图1-11所示，电源提供的功率如何计算？电阻R吸收的功率如何计算？两者有何关系？

12、怎样用公式P = UI 来判断负载或电源？(请示图解)

13、电路有哪三种工作状态？为什么不允许将电源短路？

14、电路在通路状态下有什么特点？电源内阻R0的大小对电路参数有何影响？(请示图解)

15、电路在断路状态下有何特点？

16、简述基尔霍夫电流定律(KCL)与电压定律(KVL)的意义。(请示图解)

17、怎样把基尔霍夫电流定律(KCL)应用到电路中任意假设的封闭面？(请示图解)

18、怎样把基尔霍夫电压定律(KVL)应用到开口电路？(请示图解)

19、电阻串联电路有何特点？(请示图解)

20、电阻并联电路有何特点？(请示图解)

21、写出两电阻串联的分压公式和两电阻并联的分流公式。(请示图解)

22、“负载电阻RL的阻值愈大电路负载愈重；RL的阻值愈小电路负载愈轻。”这种说法是否有道理？

23、怎样计算电路中的任意点的电位？(请示图解) 二、计算题部分

24、如题1-24图所示，求出电压UAB，标出电流与电压的实际方向。

25、指出图1-25中电路电流的实际方向，并比较各点电位的高低。

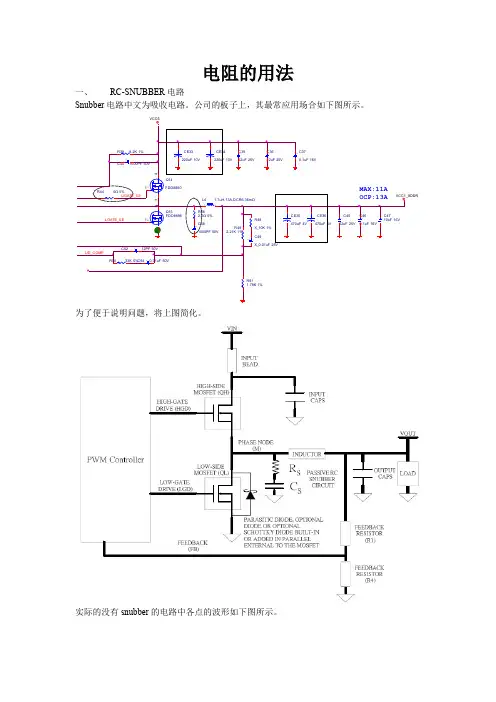

电阻的用法

一、 RC-SNUBBER电路

Snubber电路中文为吸收电路。公司的板子上，其最常应用场合如下图所示。

R492.21K 1%UGATE_UE1C3622uF 25V

1C540.01uF 50V1C460.1uF 16V1C4710uF 16VLGATE_UE1C3522uF 25V

VCC1_8DDR

R48X_10K 1%R462.2Ω 5%+CE36470uF 4V1C370.1uF 16V

R440Ω 5%

1C49X_0.01uF 25V1C4522uF 25V

R5033K 5%

R511.78K 1%+CE35470uF 4V+CE34220uF 10V

MAX:11A

1C481000PF 50V

UD_COMPOCP:13A

1C5212PF 50VDSGQ15FDD889614

3VCC5

+CE33220uF 10V1C401000PF 50V

DSGQ14FDD888014

3R398.2K 1%

21L41.7uH,13A,DCR6.36mΩ

为了便于说明问题，将上图简化。

实际的没有snubber的电路中各点的波形如下图所示。

从上图的波形即客观现象表明在PHASE点会出现电压尖峰。这种尖峰会对L-MOS造成威

胁，根据电源组同事的观察，有些板子的L-MOS经常烧坏或寿命大幅缩短，就是PHASE

点电压尖峰造成的。实际测量没有SNUBBER的PHASE点波形如图所示（上图红圈内的波

形放大）。

造成电压尖峰及其危害的原因是什么呢？为了更严谨更准确说明电路的工作情况设想模型

如下。

上图分别是电路中寄生电感和MOS管极间等效电容的示意图。简化之后如下图。 +

-v

MOS管的等效电容寄生电感

线路上的等效电阻

PHASE储能大电感

滤波电容负载I

上图虚线框内的是PHASE后的线路，由于有储能大电感的存在，瞬时变化的电流I不能通

过进入虚线框内。所以对瞬时（高频）电压电流而言，其路径只能是通过L-MOS。为了验

1 《电路1》复习题

一、 填空

1、三相电源作Y接时，由各相首端向外引出的输电线俗称 线，由各相尾端公共点向外引出的输电线俗称 线，这种供电方式称为 制。

2、火线与火线之间的电压称为 电压，火线与零线之间的电压称为 电压。电源Y接时，数量上Ul Up；若电源作Δ接，则数量上Ul Up。

3、______ 具有相对性，其大小正负相对于电路参考点而言。

4、电压和电流的参考方向相反，称为 方向。

6、在直流稳定状态电路中，电感相当于________ _______。

7、在直流稳定状态电路中，电容相当于____ ___________。

8、若 接的三相电源绕组有一相不慎接反，就会在发电机绕组回路中出现p2U，这将使发电机因

而烧损。

9、元件在关联参考方向下，功率大于零，则元件 功率，元件在电路中相当于 。

10、在应用叠加定理分析时，各个独立电源单独作用时，而其他独立电源为零，即其他电压源视为 ，而电流源视为 。

11、在多个电源共同作用的 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 ，称为叠加定理。

12、戴维宁定理说明任何一个线性有源二端网络，都可以用一个理想电压源和一个电阻的串联组合来代替。理想电压源的电压等于原二端网络的 ，电阻等于原二端网络除源后的 。

13、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流入（或流出）任一节点或封闭面的各支路电流的 。

14、理想的电感元件只储存____ ________，既不消耗电能，也不储存电能。

15、电阻是 元件，电感是 的元件，电容是 的元件。

.

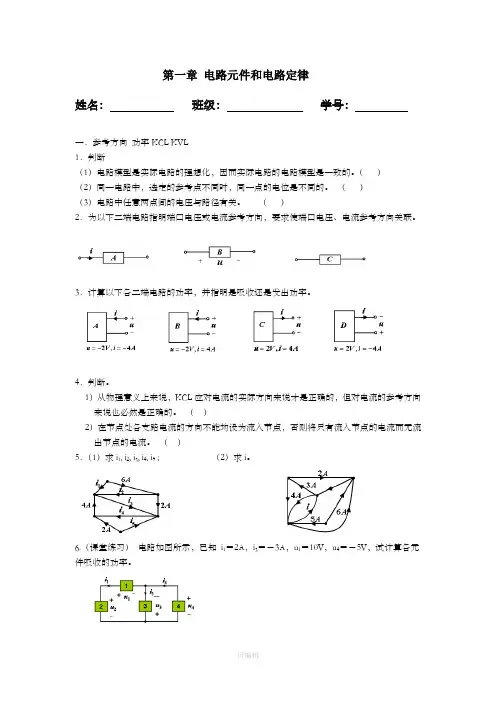

可编辑 第一章 电路元件和电路定律

姓名：

班级：

学号：

一．参考方向 功率KCL KVL

1．判断

（1）电路模型是实际电路的理想化，因而实际电路的电路模型是一致的。（ ）

（2）同一电路中，选定的参考点不同时，同一点的电位是不同的。 （ ）

（3）电路中任意两点间的电压与路径有关。 （ ）

2．为以下二端电路指明端口电压或电流参考方向，要求使端口电压、电流参考方向关联。

3．计算以下各二端电路的功率，并指明是吸收还是发出功率。

4．判断。

1）从物理意义上来说，KCL应对电流的实际方向来说才是正确的，但对电流的参考方向来说也必然是正确的。 （ ）

2）在节点处各支路电流的方向不能均设为流入节点，否则将只有流入节点的电流而无流出节点的电流。

（ ）

5．（1）求i1, i2, i3, i4, i5 ; （2）求i。

6.（课堂练习） 电路如图所示，已知 i1＝2A，i3＝－3A，u1＝10V，u4＝－5V，试计算各元件吸收的功率。

.

可编辑 二．电阻、电感、电容、独立电源、受控源

1．判断。

(1) 电路中u和i的参考方向是我们自己规定的，采用不同的参考方向，欧姆定律表达式既可以写成u=Ri，也可以写成u=—Ri。（ ）

(2) 独立电压源或独立电流源在电路中一定是发出功率的。（ ）

(3) 定律KCL、KVL和VCR是电路分析的基础，它们同时适用于线性电路和非线性电路。

（ ）

2．根据描述画出对应的元件。

（1）10V电压源 （2）2A的电流源 （3）受控电压源 （4）受控电流源

3．已知电路元件的参考方向和伏安特性如下图，则元件的电阻为

Ω。

A. 0.5

B. —0.5 C. 2 D. —2

4. 写出以下动态元件的VCR方程（微分形式）
