二氧化锡 氧化

二氧化锡 氧化亚锡

二氧化锡和氧化亚锡都是锡的氧化物，两者在化学性质和用途上有一些不同。

二氧化锡（SnO2）是一种白色或灰白色的固体，难溶于水，但溶于浓盐酸和浓硫酸。它是一种半导体材料，可用于制备陶瓷电容器、电子元件和电池等。二氧化锡还可以用作气敏元件、光导纤维和防腐涂料等。

氧化亚锡（SnO）是一种黑色粉末或晶体，相对密度为6.8～7.2。它不溶于水，但溶于酸和碱中。氧化亚锡是一种还原剂，可将酸性氧化物还原为金属氧化物。在高温下，氧化亚锡会与氧反应生成二氧化锡。

此外，氧化亚锡也可以通过氯化亚锡（SnCl2）在水中与氢氧化钠反应制备，具体反应方程式为：SnCl2 + 2NaOH = Sn(OH)2↓ + 2NaCl。在pH值较高的环境中，氢氧化亚锡会逐渐氧化为二氧化锡。

总的来说，二氧化锡和氧化亚锡都是重要的锡的氧化物，具有不同的化学性质和用途。

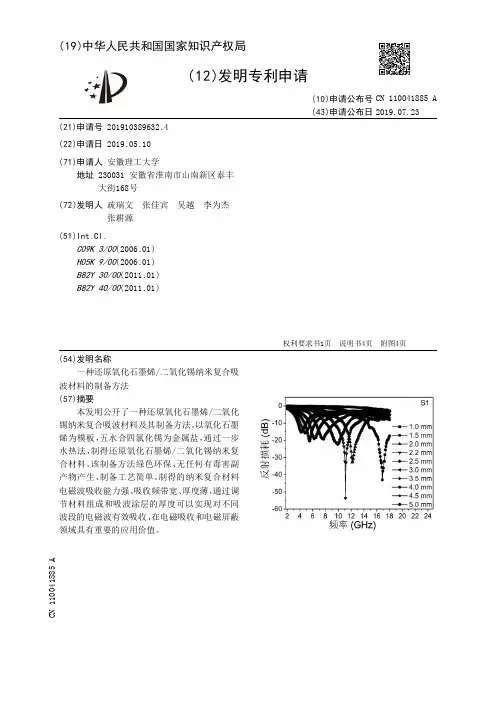

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910389632.4(22)申请日 2019.05.10(71)申请人 安徽理工大学地址 230031 安徽省淮南市山南新区泰丰大街168号(72)发明人 疏瑞文　张佳宾　吴越　李为杰　张耕源　(51)Int.Cl.C09K 3/00(2006.01)H05K 9/00(2006.01)B82Y 30/00(2011.01)B82Y 40/00(2011.01)

(54)发明名称一种还原氧化石墨烯/二氧化锡纳米复合吸波材料的制备方法(57)摘要本发明公开了一种还原氧化石墨烯/二氧化锡纳米复合吸波材料及其制备方法。以氧化石墨烯为模板，五水合四氯化锡为金属盐，通过一步水热法，制得还原氧化石墨烯/二氧化锡纳米复合材料。该制备方法绿色环保、无任何有毒害副产物产生、制备工艺简单。制得的纳米复合材料电磁波吸收能力强、吸收频带宽、厚度薄，通过调节材料组成和吸波涂层的厚度可以实现对不同波段的电磁波有效吸收，在电磁吸收和电磁屏蔽

领域具有重要的应用价值。

权利要求书1页 说明书4页 附图4页CN 110041885 A2019.07.23

CN 110041885

A1.一种还原氧化石墨烯/二氧化锡(RGO/SnO2)纳米复合吸波材料，其特征在于：所述的复合吸波材料由二维片状RGO表面均匀负载纳米尺寸的SnO2粒子组成，通过多重极化机制与介电损耗/电导损耗的协同效应增强对电磁波的吸收能力。2.根据权利要求1所述的RGO/SnO2纳米复合吸波材料，其特征在于：所述吸波材料通过以下方法制备：(1)取1个100mL烧杯，加入30mL去离子水，边搅拌边加入20mg氧化石墨，超声30min，剧烈搅拌2h，配制成浓度为0.67mg/mL的氧化石墨烯(GO)水分散液；(2)在GO水分散液中分别加入一定质量的五水合四氯化锡(SnCl4·5H2O)，剧烈搅拌使其完全溶解。控制SnCl4·5H2O的添加量分别为1.33mmol，2.66mmol，3.99mmol。(3)逐滴滴加氨水将混合分散液的pH调至10，再剧烈搅拌15min；(4)将混合分散液转移至体积为50mL的聚四氟乙烯内衬的高压釜中，在160℃水热反应18h。(5)反应结束后，冷却至室温，反复离心、去离子水洗涤多次使得产物的pH达到中性；(6)将产物转移至真空干燥箱，在55℃下干燥24h，研磨均匀得到最终产物。3.根据权利要求2所述的制备方法，其特征在于：所述步骤(1)制备GO水分散液的超声时间控制为30min；超声时间过长会对GO片层结构和尺寸造成破坏，致使水热反应过程中RGO片层表面不能有效负载SnO2纳米粒子；超声时间过短，不能有效剥离氧化石墨。4.根据权利要求2所述的制备方法，其特征在于：所述步骤(2)中控制SnCl4·5H2O的添加量分别为1.33mmol，2.66mmol，3.99mmol。5.根据权利要求2所述的制备方法，其特征在于：所述步骤(3)的具体反应是，逐滴滴加浓氨水，调节反应体系的pH等于10，使Sn4+离子在碱性环境中水热反应生成SnO2纳米粒子。6.根据权利要求2所述的制备方法，其特征在于：所述步骤(3)，在滴加氨水调节反应体系的pH的过程中，保持剧烈搅拌使滴加的氨水能够迅速混合均匀，同时避免带入杂质和避免副反应的发生。7.根据权利要求2所述的制备方法，其特征在于：所述步骤(4)中，反应体系在160℃下水热反应，水热时间为18h。8.根据权利要求2所述的制备方法，其特征在于：所述步骤(5)中，水热反应结束后，将反应釜内衬取出并去除上层液，得到底部黑色沉淀物质，用去离子水离心洗涤多次，直至pH达到中性为止。9.根据权利要求2所述的制备方法，其特征在于：所述步骤(6)的干燥是55℃的真空干燥，干燥时间为24h。10.根据权利要求2所述的制备方法，其特征在于：控制反应体系中SnCl4·5H2O的添加量，从而获得不同组成的RGO/SnO2纳米复合材料，研究其对复合材料的电磁参数和电磁波吸收性能的影响。同时，在烧杯中依次加入一定量的氧化石墨和SnCl4·5H2O，且每一步必须保证加入的物质完全分散均匀，最终用氨水调节pH至10，最终在160℃经18h水热反应，一步法制得RGO/SnO2纳米复合材料。11.还原氧化石墨烯/二氧化锡纳米复合吸波材料的制备是严格按照上述权利要求制

- 1 - 锑锡氧化物

锑-锡氧化物的结构和性质

一、简介

锑-锡氧化物（简而言之——锑-锡氧化物）是一种复合稀土氧化物，由锑和锡组成，其中锑的氧化物为锡氧化物（SnO2），锑的氧化物为锑氧化物（Sb2O3），又称锑-锡稀土氧化物。它是一种无定形結構的物质，其中以SnO2和Sb2O3为主要成分，其中可能还包含稀土元素的氧化物。

二、结构特征

锑-锡氧化物无定形结构，其主要组成成分为SnO2和Sb2O3，其他稀土元素也可能存在。由于组成成分的不同，锑-锡氧化物的结构类型可以分为两种：特殊A型和特殊B型。

A型锑-锡氧化物结构中，形成SnO2的团簇里还含有Sb和稀土元素，这些元素的比例可以是固定的，也可以是变化的。这种结构类型就是A型结构。

B型锑-锡氧化物结构中，形成Sb2O3团簇里含有Sn和稀土元素，这两种元素的比例也可以是固定的，也可以是变化的。这种结构类型就是B型结构。

三、物理化学性质

锑-锡氧化物是一种无定形物质，其物理化学性质与其成分相关。

（1）物理性质

锑-锡氧化物的物理性质很多，其中比较重要的有密度、弹性模 - 2 - 量和可塑性等。锑-锡氧化物的密度一般为3.5~4.2 g/cm3，弹性模量为1 GPa~4 GPa，可塑性取决于比例，分别为6%~25%和18%~30%。

（2）化学性质

锑-锡氧化物是一种酸性氧化物，具有良好的耐腐蚀性。它易溶于水、氨水和稀酸，但微量溶于碱液中。

四、应用

锑-锡氧化物由于其稳定性和耐腐蚀性，使其在诸多领域有着广泛的应用，如：

（1）电子工业中，锑-锡氧化物用于制造高品质的电子元件，如电阻、电容等，这些元件具有耐高温、耐高压、耐腐蚀能力强、抗电磁干扰等优点；

（2）化工工业中，锑-锡氧化物用于制备抗腐蚀性能强、耐高温、耐酸碱及抗电磁干扰的各种催化剂、涂料、陶瓷模具材料等；

与锡有关的化学方程式

锡是一种常见的金属元素，化学符号为Sn，原子序数为50。它位于碳和锗之间的元素周期表中的第四周期，属于p-块元素。锡具有低熔点、良好的延展性和可塑性，因此在工业上具有广泛的应用。

在化学方程式中，锡可以与其他元素或化合物发生各种反应。下面将介绍几个与锡有关的化学方程式，并对其进行解释。

1. 锡与氧气反应：

2Sn + O2 → 2SnO

这是锡与氧气发生的燃烧反应。在高温下，锡与氧气反应生成二氧化锡。二氧化锡是一种白色固体，常用于制造陶瓷和玻璃。

2. 锡与盐酸反应：

Sn + 2HCl → SnCl2 + H2

这是锡与盐酸反应的方程式。在酸性条件下，锡与盐酸反应生成氯化亚锡和氢气。氯化亚锡是一种无色固体，常用于制备其他锡化合物。

3. 锡与硝酸反应：

3Sn + 4HNO3 → 3SnO2 + 4NO + 2H2O

这是锡与硝酸反应的方程式。在浓硝酸存在下，锡与硝酸反应生成二氧化锡、一氧化氮和水。二氧化锡是一种白色固体，一氧化氮是一种无色气体，常用于制备氮化锡。

4. 锡与硫酸反应：

Sn + H2SO4 → SnSO4 + H2

这是锡与硫酸反应的方程式。在酸性条件下，锡与硫酸反应生成硫酸亚锡和氢气。硫酸亚锡是一种无色固体，常用于制备其他锡化合物。

5. 锡与氯气反应：

Sn + Cl2 → SnCl4

这是锡与氯气反应生成四氯化锡的方程式。在高温下，锡与氯气反应生成四氯化锡。四氯化锡是一种无色液体，常用于制备其他锡化合物。

6. 锡与硫反应：

Sn + S → SnS

这是锡与硫反应生成硫化锡的方程式。在高温下，锡与硫反应生成硫化锡。硫化锡是一种黑色固体，常用于制备锡合金和涂层材料。

除了以上几个例子，锡还可以与许多其他物质发生反应，例如与氢氧化钠反应生成氢氧化锡、与氢氧化铝反应生成氢氧化亚锡等等。这些反应展示了锡的化学性质和与其他物质之间的相互作用。

总结起来，锡与氧气、酸类、硫、氯气等物质的反应产生了各种不同的化合物。这些反应不仅展示了锡的化学性质，也为锡在工业上的应用提供了基础。通过研究锡与其他物质的反应，我们可以深入了解锡的化学特性，并探索其在材料科学、化工等领域的潜在应用。
