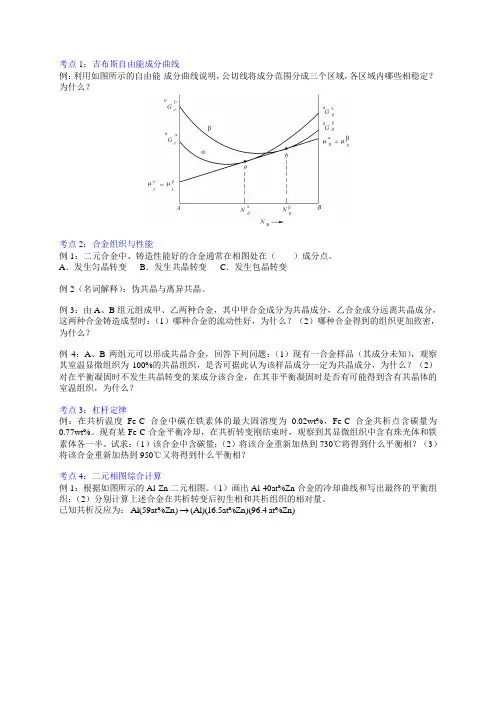

考点1：吉布斯自由能成分曲线例：利用如图所示的自由能-成分曲线说明，公切线将成分范围分成三个区域，各区域内哪些相稳定？为什么？考点2：合金组织与性能例1：二元合金中、铸造性能好的合金通常在相图处在（）成分点。
A．发生匀晶转变B．发生共晶转变C．发生包晶转变例2（名词解释）：伪共晶与离异共晶。
例3：由A、B组元组成甲、乙两种合金，其中甲合金成分为共晶成分，乙合金成分远离共晶成分，这两种合金铸造成型时：（1）哪种合金的流动性好，为什么？（2）哪种合金得到的组织更加致密，为什么？例4：A、B两组元可以形成共晶合金，回答下列问题：（1）现有一合金样品（其成分未知），观察其室温显微组织为100%的共晶组织，是否可据此认为该样品成分一定为共晶成分，为什么？（2）对在平衡凝固时不发生共晶转变的某成分该合金，在其非平衡凝固时是否有可能得到含有共晶体的室温组织，为什么？考点3：杠杆定律例：在共析温度Fe-C合金中碳在铁素体的最大固溶度为0.02wt%，Fe-C合金共析点含碳量为0.77wt%。
现有某Fe-C合金平衡冷却，在共析转变刚结束时，观察到其显微组织中含有珠光体和铁素体各一半。
试求：（1）该合金中含碳量；（2）将该合金重新加热到730℃将得到什么平衡相？（3）将该合金重新加热到950℃又将得到什么平衡相？考点4：二元相图综合计算例1：根据如图所示的Al-Zn二元相图。
（1）画出Al-40at%Zn合金的冷却曲线和写出最终的平衡组织；（2）分别计算上述合金在共析转变后初生相和共析组织的相对量。
已知共析反应为：Al(59at%Zn)(Al)(16.5at%Zn)(96.4at%Zn)例2：根据如下给出的信息，绘制出A和B组元构成的在600℃到1000℃之间的二元相图：A组元的熔点是940℃；B组元在A组元中的溶解度在所有温度下为零；B组元的熔点是830℃；A在B 中的最大溶解度是在700℃为12wt%；600℃下A在B中的溶解度是8wt%；700℃时在成分点A-75(wt%)B有一个共晶转变；730℃时在成分点A-60(wt%)B有另一个共晶转变；755℃时在成分点A-40(wt%)B还有一个共晶转变；在780℃时在成分点A-49(wt%)B有一个稳定金属间化合物凝固发生；在755℃时在成分点A-67(wt%)B有另一个稳定金属间化合物凝固发生。

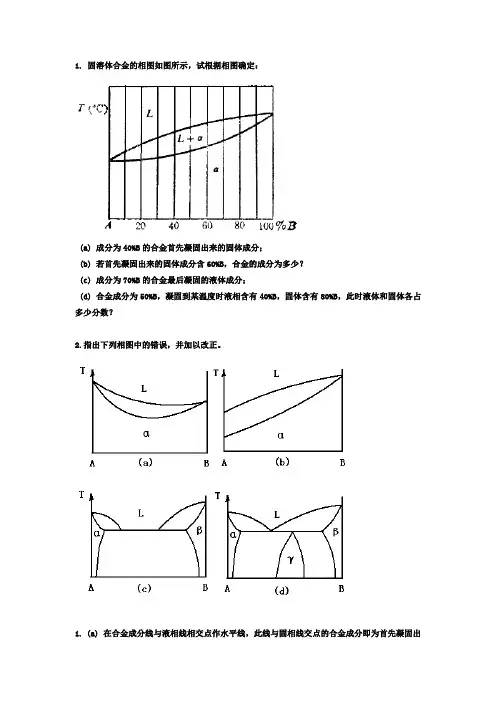

1. 固溶体合金的相图如图所示，试根据相图确定：
(a) 成分为40%B的合金首先凝固出来的固体成分；
(b) 若首先凝固出来的固体成分含60%B，合金的成分为多少？
(c) 成分为70%B的合金最后凝固的液体成分；
(d) 合金成分为50%B，凝固到某温度时液相含有40%B，固体含有80%B，此时液体和固体各占多少分数？
2.指出下列相图中的错误，并加以改正。
1. (a) 在合金成分线与液相线相交点作水平线，此线与固相线交点的合金成分即为首先凝固出
来的固体成分：~85%B。
（b）作60%B垂直线与α固相线相交点的水平线，此线与液相线L相交点的成分即为合金成分：~15%B。
（c ）原理同上：~20%B。
（d）75%，25%
2. (a)任何温度下所作的连接线两端必须分别相交于液相线和固相线，不能相交于单一液固相线或单一固相线。
（b） A组元的凝固温度恒定，所以液固相线在A成分处相交于一点。
(c) 在两元系的三相平衡反应中，三相的成分是唯一的。
(d) 在两元系只能出现三相平衡反应。
0039.具有不一致熔融二元化合物的二元相图如下图，在低共熔点E发生如下析晶过程：LA+C，已知E点的B含量为20%，化合物C的B含量为64%。
今有C1，C2两种配料，已知C1中B含量是C2中B含量的1.5倍，且在高温熔融冷却析晶时，从该二配料中析出的初相（即达到低共熔温度前析出的第一种晶体）含量相等。
请计算C1，C2的组成。
B%bL+AL+ A m B nA+ A m B nA mB n +BA A mB n BA mB n BL+BTaEPDC2C1yx解：设C2中B含量为x, 则C1中B含量为1.5x，由题意得：所以C1组成B含量为26％，C2组成B含量为17.3％。
0040. 已知A和B两组份构成具有低共熔点的有限固溶体二元系统。
试根据下列实验数据绘制概略相图：A的熔点为1000℃，B的熔点为700℃。
含B25％的试样在500℃完全凝固，其中含73 ％初相S A(B)和26％S A(B)+S B(A)共生体。
含B50％的试样在同一温度下凝固完毕，其中含40％初相S A(B)和60％S A(B)+S B(A)共生体，而S A(B)相总量占晶相总量的50％。
实验数据均在平衡状态时测定。
A BBS A(B)+S B(A)S A(B)S B(A)S A(B)+LL+S B(A)abCEDxyzB%O1P2L+S B(A)分析：要绘制相图必须求出C、D、E三点。
因而由题分析此两种组成点必在CE间。
解：设C点含B为x%,E点含B为y%，点含B为z%，由题意得关系式：解得：x=5.1 y=79.9 z=94.9由此可确定C、D、E三点的位置，从而绘出其草图。
0004.下图是具有多晶转变的某物质的相图，其中 DEF 线是熔体的蒸发曲线。
KE 是晶型 I 的升华曲线； GF 是晶型 II 的升华曲线； JG 是晶型Ⅲ的升华曲线，回答下列问题：(1) 在图中标明各相的相区，并把图中各无变点的平衡特征用式子表示出来。
名词解释1.匀晶转变：2.包晶转变：3.平衡凝固：4.伪共晶：5.非平衡共晶：6.共晶转变：7.偏晶转变：8.共析反应：9.包析转变：10.熔晶转变11.合晶转变：12.一次相或初生相；13.二次相或次生相14.扩散退火：15.离异共晶：16.钢17.铸铁18.奥氏体:19.莱氏体：20.珠光体：21.三次渗碳体22.调幅分解23.成分过冷24.枝晶偏析25.正偏析26.宏观偏析概念辨析题1、共晶转变与共析转变2、奥氏体与铁素体的异同点：3、二次渗碳体与共析渗碳体的异同点。
4、稳定化合物与不稳定化合物5、均匀形核与非均匀形核6、平衡凝固与非平衡凝固7、光滑界面与粗糙界面8、钢与铸铁9、热过冷与成分过冷10、一次相与二次相11、伪共晶与离异共晶12、正偏析与反偏析相图题一、相图题(20分)1．画出Fe-Fe 3C 相图，填出各区的组织组成物。
(6分)2．分析含碳O.65％的铁碳合金的平衡结晶过程，画出其冷却曲线和室温时的显微组织示意图。
(8分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。
(6分)C e F -e F 3相图为二、相图题(22分)1_画出 相图，填出各区域的组织组成物。
(6分) 2．分析含碳0.4％的铁碳合金的平衡结晶过程，画出其冷却曲线和室温时的显微组织示 意图。
(8分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。
(8分)C e F -e F 3三、相图题(25分)1．画出相图，标出重要点的温度与含碳量，填出各区域的组织组成物。
(7分) 2．分析含碳3.5％的铁碳合金的平衡凝固过程，画出其冷却曲线和室温时的显微组织示意图。
(10分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。
(8分)四、相图题1、Fe —Fe 3C 相图，结晶过程分析及计算1）分析含碳0.53～0.77％的铁碳合金的结晶过程，并画出结晶示意图。
2） 计算室温下亚共析钢（含碳量为x ）的组织组成物的相对量。
