隧道超前地质调查钻探法介绍隧道超前地质调查钻探法是一种用于隧道工程前期调查的技术方法。
通过进行地质调查钻探，可以获取地下地层的详细信息，为隧道设计和施工提供准确的地质数据。
本文档将介绍隧道超前地质调查钻探法的主要步骤和注意事项。
步骤1. 制定调查计划：在开始地质调查钻探之前，需制定详细的调查计划。
该计划应包括钻探点位、钻探深度、钻孔直径等信息。
根据隧道工程的具体要求，调查计划应考虑地质条件、地下水情况和地表环境等因素。
2. 钻探设备准备：确保钻探设备的正常运行。
根据调查计划，准备好所需的钻探机械、岩心采样钻头、岩芯管等工具。
3. 钻探操作：按照调查计划在不同地点进行钻探。
钻孔深度应根据工程要求和地质条件进行确定。
在钻探过程中，要保证设备运行正常，并及时记录和保存钻孔数据。
4. 岩心采样：当达到预定深度时，使用岩心钻头进行采样。
采样过程应注意保护岩芯的完整性，保证采样质量。
5. 实验室分析：将采集的岩芯样本送往实验室进行分析。
通过岩芯分析，可以了解地下地层的物理性质、力学性质和化学性质等重要参数。
6. 数据整理和分析：收集和整理所有钻孔数据和实验数据。
在分析地质数据时，应特别关注与隧道设计和施工相关的因素，如地层的稳定性，地下水的渗透性等。
7. 报告撰写：根据钻探和实验结果，撰写地质调查报告。
报告应包括地下地层的描述、隧道施工的建议和注意事项等内容。
注意事项- 钻探操作时，要严格按照操作规程进行，确保操作安全。
- 在钻探深度和岩心采样时，要根据地质条件进行适当调整。
- 实验室分析时要选择合适的实验方法和设备，保证数据准确性。
- 报告撰写时要准确明确地表达出地质调查的核心信息。
以上是隧道超前地质调查钻探法的主要步骤和注意事项。
通过合理使用该方法，可以提供准确的地质信息，为隧道工程的设计和施工提供可靠的依据。

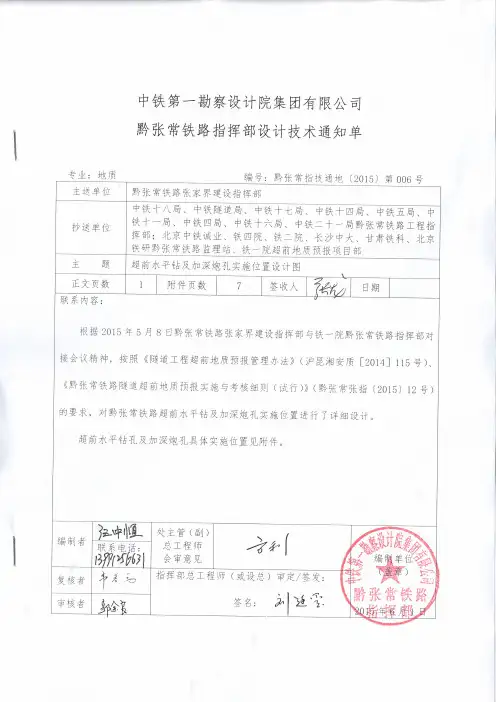

~ 1 ~黔张常指技通地〔2015〕第006号 附件超前水平钻及加深炮孔实施位置设计图1.正洞开挖施工时超前水平钻探探孔设计如图1，布孔参数如表1。
图1正洞开挖超前水平钻孔设计图~ 2 ~2.辅助坑道开挖施工时超前水平钻探探孔设计如图2，布孔参数如表2。
图2 辅助坑道开挖超前水平钻孔设计图 表2 辅助坑道开挖超前水平钻孔设计参数表3.其它特殊开挖方式如CD 法、双侧壁导坑法等超前水平钻孔布设，根据工点情况由设计单位以技术通知单形式进行明确。
4.隧道施工应在掌子面布置的所有超前钻孔全部实施并形成综合超前地质预报成果确定前方地质情况后方可进行。
5.通常情况下，加深炮孔长度为5m ，采用40度角度外插。
当采用三臂台车等大型机械设备时，加深炮孔长度可增长，外插角度可适当减~ 3 ~小，但需保证炮孔终孔时位于开挖轮廓线外3m 以上。
炮孔长度与外插角度对应如表3。
图3 正洞开挖13孔加深炮孔设计图7.正洞8孔加深炮孔设计如图4。
图4 正洞开挖8孔加深炮孔设计图~ 4 ~8.正洞6孔加深炮孔设计如图5。
图5 正洞开挖6孔加深炮孔设计图~ 5 ~~ 6 ~9.辅助坑道6孔加深炮孔设计如图6。
图6 辅助坑道6孔加深炮孔设计图10.加深炮孔外插方向均为径向，外插角为与隧道开挖方向夹角。
11.加深炮孔分两循环交错向前布置，每掘进循环均应施作。
黔张常指技通地(2015)第O03号-加深炮孔循环调整说明作废。
12.为便于现场掌子面里程确认及超前地质预报实施情况洞内核查，要求将整里程（每10m）标示在隧道两侧边墙上。
13.要求在实施的每个水平钻孔及加深炮孔的位置均用红漆明确标示，不得遗漏。
14.超前水平钻孔及加深炮孔实施时，需详细记录钻探时地层岩性、钻进速度及变化情况（具体数据）、岩粉或混合体颜色、遇水部位、水量、水压、是否存在溶洞、溶洞位置及大小、是否充填及充填物成分等，不得缺项。
15、超前水平钻孔及加深炮孔实施位置以本通知单位置为准，前期所分发的实施细则、技术交底材料等中的实施位置作废。
隧道工程—超前地质探测与预报方法根据隧道工程地质条件，结合以往施工中在超前地质探测与预报方面所积累的经验，拟采用TSP203地质预报系统、地质雷达、超前钻探法、红外线探水仪等进行地质预报，并预测开挖工作面前方一定范围内围岩的工程地质和水文地质条件。
初步确定本次施工采用以下方法进行超前地质探测与预报。
一、TSP203超前地质预报系统TSP203超前地质预报系统是利用地震波在不均匀地质中产生的反射波特性来预报隧道掘进面前方及周围临近区域地质状况。
它是在掌子面后方边墙一定范围内布置一排爆破点，进行微弱爆破，产生的地震波信号在隧道周围岩体内传播，当岩石强度发生变化，比如有断层或岩层变化时，会造成一部分信号返回，界面两侧岩石的强度差别越大，反射回来的信号、返回的时间和方向，通过专用数据处理软件处理，得到岩体强度变化界面的信号也就越强。
返回信号被经过特殊设计的接收器接收转化成信号并进行放大，根据信号返回的时间和方向，通过专用数据处理软件处理，就得到岩体强度变化界面的位置及方位。
TSP203地质预报系统实际操作中有如下特点：适用范围广，适用于极软岩至极硬岩的任何地质情况；距离长，能预测掌子面前100m～200m范围内的地质状况，围岩越硬越完整预报长度就越大；对施工干扰小，可在施工间隙进行，即使专门安排时间，也不过一小时左右；TSP203地质预报系统现场测试示意见下图。
图 TSP203地质预报系统现场测试示意图提交资料及时，在现场采集数据的第二天即可提交正式成果报告。
采用专用处理软件，将复杂多解的波形分析转换为直观的单一解的波形能量分析图。
将隧道顶部和底部的波形能量分析图分析确定之后，可得出断层破碎带、软弱夹层或其它不良地质相对于隧道的空间位置，计算机自动绘出弹形波速度有差异的地质界面相对于隧道轴线的地质平面图和纵断面图。
但也存在预报准确性和预报精度方面的问题，需要采用其他预报手段来补充和完善。
数据处理流程见图3-5-4。
