自动控制的基本知识

iiissQsH)()(1)(第一章：1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用 。2 典型闭环系统的功能框图。

自动控制 在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。

自动控制系统 由控制器和被控对象组成，能够实现自动控制任务的系统。

被控制量 在控制系统中．按规定的任务需要加以控制的物理量。

控制量 作为被控制量的控制指令而加给系统的输入星．也称控制输入。

扰动量 干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。

反馈 通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。反送到输入端的信号称为反馈信号。

负反馈 反馈信号与输人信号相减，其差为偏差信号。

负反馈控制原理 检测偏差用以消除偏差。将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。

开环控制系统 系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。开环控制又分为无扰动补偿和有扰动补偿两种。

闭环控制系统 凡是系统输出端与输入端存在反馈回路，即输出量对控制作用有直接影响的系统，叫作闭环控制系统。

自动控制原理课程中所讨论的主要是闭环负反馈控制系统。

复合控制系统 复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。它在闭环控制的基础上，用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道，用以提高系统的精度。

自动控制系统组成 闭环负反馈控制系统的典型结构如图1．2所示。组成一个自动控制系统通常包括以下基本元件

1．给定元件 给出与被控制量希望位相对应的控制输入信号(给定信号)，这个控制输入信号的量纲要与主反馈信号的量纲相同。给定元件通常不在闭环回路中。2．测量元件 测量元件也叫传感器，用于测量被控制量，产生与被控制量有一定函数关系的信号。被控制量成比例或与其导数成比例的信号。测量元件的精度直接影响控制系统的精度应使测量元件的精度高于系统的精度，还要有足够宽的频带。3．比较无件 用于比较控制量和反馈量并产生偏差信号。电桥、运算放大器可作为电信号的比较元件。有些比较元件与测量元件是结合在一起的，如测角位移的旋转变压器和自整角机等。4．放大元件 对信号进行幅值或功率的放大，以及信号形式的变换．如交流变直流的相敏整流或直流变交流的相敏调制。5．执行元件 用于操纵被控对象，如机械位移系统中的电动机、液压伺服马达、温度控制系统中的加热装置。执行元件的选择应具有足够大的功率和足够宽的频带。6．校正元件 用于改善系统的动态和稳态性能。根据被控对象特点和性能指标的要求而设计。校正元件串联在由偏差信号到被控制信号间的前向通道中的称为串联校正；校正元件在反馈回路中的称为反馈校正。7．被控对象 控制系统所要控制的对象，例如水箱水位控制系统中的水箱、房间温度控制系统中的房间、火炮随动系统中的火炮、电动机转速控制系统中电机所带的负载等。设计控制系统时，认为被控对象是不可改变的，它的输出即为控制系统的被控制量。8．能源元件 为控制系统提供能源的元件，在方框图中通常不画出。

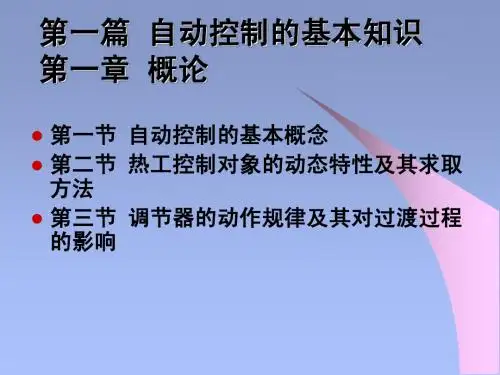

第一节自动控制的基本方式

一、两个定义：

（1） 自动控制：在没有人直接参与的情况卞，利用控制装置使某种设备、装置或生产过程 中的某些物理屋或工作状态能自动地按照预定规律变化或数值运行的方法，称为自动控制。

（2） 自动控制系统：由控制器（含测量元件）和被控对彖组成的有机整体。或由相互关联、

相互制约、相互影响的一些元部件组成的具有自动控制功能的有机整体。称为自动控制系统。

在控制系统中，把影响系统输出量的外界输入量称为系统的输入量。

系统的输入屋，通常指两种：给定输入量和扰动输入量。

给定输入量，又常称为参考较输入量，它决定系统输出量的要求值或某种变化规律。 扰动输入量，又常称为干扰输入量，它是系统不希望但又客观存在的外部输入量，例如，电 源电压的波动、环境温度的变化、电动机拖动负载的变化等，都是实际系统中存在的扰动输 入量。扰动输入量影响给定输入量对系统输出量的控制。

自动控制的基本方式

二、基本控制方式（3种）

1、开环控制方式

⑴定义：

控制系统的输出量对系统不产生作用的控制方式，称为开环控制方式。

具有这种控制方式的有机整体，称为开坏控制系统。

如果从系统的结构角度看，开环控制方式也可表达为，没有系统输出量反馈的控制方式。

⑵职能方框图

任何开坏控制系统，从组成系统元部件的职能角度看，均可用下面的方框图表示。

2、闭坏控制方式

（1）定义：

系统输出量直接或间接地反馈到系统的输入端，参予了系统控制的方式,称为闭坏控制方式。 如果从系统的结构看，闭环控制方式也可表达为，有系统输出量反馈的控制方式。

自动控制的基本方式

工作原理

开环调速结构基础上引入一台测速发电机，作为检测系统输出量即电动机转速并转换为 电压。

反馈电压与给定电压比较（相减）后，产生一偏差电压，经电压和功率放人器放大后去控制 电动机的转速。

当系统处于稳定运行状态时，电动机就以电位器滑动端给出的电压值所对应的希望转速 运行。

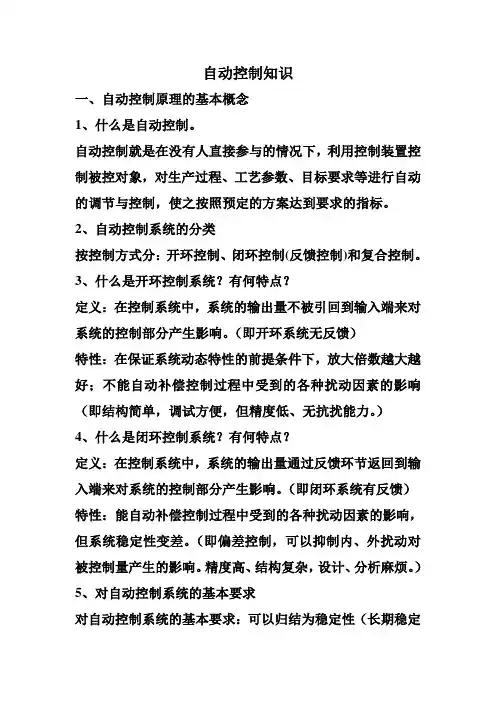

自动控制知识

一、自动控制原理的基本概念

1、什么是自动控制。

自动控制就是在没有人直接参与的情况下，利用控制装置控制被控对象，对生产过程、工艺参数、目标要求等进行自动的调节与控制，使之按照预定的方案达到要求的指标。

2、自动控制系统的分类

按控制方式分：开环控制、闭环控制(反馈控制)和复合控制。

3、什么是开环控制系统？有何特点？

定义：在控制系统中，系统的输出量不被引回到输入端来对系统的控制部分产生影响。（即开环系统无反馈）

特性：在保证系统动态特性的前提条件下，放大倍数越大越好；不能自动补偿控制过程中受到的各种扰动因素的影响（即结构简单，调试方便，但精度低、无抗扰能力。）

4、什么是闭环控制系统？有何特点？

定义：在控制系统中，系统的输出量通过反馈环节返回到输入端来对系统的控制部分产生影响。（即闭环系统有反馈）

特性：能自动补偿控制过程中受到的各种扰动因素的影响，但系统稳定性变差。（即偏差控制，可以抑制内、外扰动对被控制量产生的影响。精度高、结构复杂，设计、分析麻烦。）

5、对自动控制系统的基本要求

对自动控制系统的基本要求：可以归结为稳定性（长期稳定

性）、准确性（精度）和快速性（相对稳定性）。

（一）、稳定性：

1）对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值。

2）对随动系统，被控制量始终跟踪参据量的变化。

稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。稳定性，通常由系统的结构决定与外界因素无关。

（二）、快速性：

对过渡过程的形式和快慢提出要求，一般称为动态性能。稳定高射炮射角随动系统，虽然炮身最终能跟踪目标，但如果目标变动迅速，而炮身行动迟缓，仍然抓不住目标。

（三）、准确性：用稳态误差来表示。

在参考输入信号作用下，当系统达到稳态后，其稳态输出与参考输入所要求的期望输出之差叫做给定稳态误差。显然，这种误差越小，表示系统的输出跟随参考输入的精度越高。

1 / 7

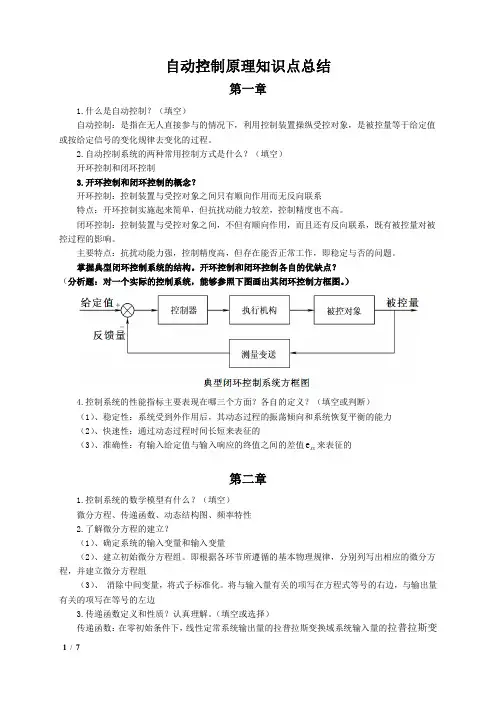

自动控制原理知识点总结

第一章

1.什么是自动控制？（填空）

自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。

2.自动控制系统的两种常用控制方式是什么？（填空）

开环控制和闭环控制

3.开环控制和闭环控制的概念？

开环控制：控制装置与受控对象之间只有顺向作用而无反向联系

特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。

闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。

主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。

掌握典型闭环控制系统的结构。开环控制和闭环控制各自的优缺点？

（分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。）

4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断）

（1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力

（2）、快速性：通过动态过程时间长短来表征的

（3）、准确性：有输入给定值与输入响应的终值之间的差值sse来表征的

第二章

1.控制系统的数学模型有什么？（填空）

微分方程、传递函数、动态结构图、频率特性

2.了解微分方程的建立？

（1）、确定系统的输入变量和输入变量

（2）、建立初始微分方程组。即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组

（3）、 消除中间变量，将式子标准化。将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边

3.传递函数定义和性质？认真理解。（填空或选择）

传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变 2 / 7

换之比

4.七个典型环节的传递函数（必须掌握）。了解其特点。（简答）

典型环节 传递函数 特点

比例环节 KsRsCsG 输出不失真、不延迟、成比例地复现输入信号的变化，即信号的传递没有惯性
