蓝牙soc芯片

蓝牙SOC芯片是在蓝牙技术基础上，将处理器、射频（RF）芯片和其他外设集成在一起的一种集成芯片。它是实现蓝牙功能的核心部件，广泛应用于各种蓝牙设备中，如蓝牙耳机、蓝牙音箱、蓝牙键盘、蓝牙手环等。下面将对蓝牙SOC芯片进行详细介绍。

1. 芯片架构：蓝牙SOC芯片由处理器核心、射频部分、外设接口和存储器组成。处理器核心通常采用低功耗的ARM架构，具有较高的计算性能和较低的能耗。射频部分包括射频前端、天线接口等，完成与外界的无线通信。外设接口包括UART、I2C、SPI等，用于与其他设备进行通信。存储器包括存储程序代码和数据的闪存和RAM。

2. 功能特点：蓝牙SOC芯片具有低功耗、低成本和小尺寸等特点。由于蓝牙技术本身具有低功耗的特点，蓝牙SOC芯片能够实现低功耗的无线通信。同时，蓝牙SOC芯片集成了处理器核心和射频部分，减少了外围器件的使用，降低了产品的成本和尺寸。

3. 技术参数：蓝牙SOC芯片的技术参数包括工作频段、传输速率、最大输出功率、灵敏度等。工作频段通常为2.4GHz，传输速率根据标准的不同可以达到1Mbps、2Mbps甚至更高。最大输出功率和灵敏度决定了设备的通信范围和抗干扰能力。

4. 蓝牙标准支持：蓝牙SOC芯片支持的蓝牙标准包括经典蓝牙和低功耗蓝牙（BLE）。经典蓝牙适用于音频传输等高速传输场景，低功耗蓝牙适用于低功耗应用，如传感器数据采集、远程控制等。蓝牙SOC芯片通常支持多种蓝牙标准，以满足不同应用的需求。

5. 开发工具和开发环境支持：蓝牙SOC芯片的开发通常需要配套的开发工具和开发环境。开发工具包括软件开发工具链、硬件调试工具等，用于开发和调试芯片的软件和硬件。开发环境通常提供了蓝牙协议栈和其他软件组件，方便开发者进行应用开发。

6. 市场应用：蓝牙SOC芯片广泛应用于各种蓝牙设备中。蓝牙耳机、蓝牙音箱、蓝牙键盘等消费电子产品使用蓝牙SOC芯片实现无线音频传输和远程控制。蓝牙手环、蓝牙智能家居等物联网设备使用蓝牙SOC芯片实现传感器数据采集和远程控制。蓝牙SOC芯片还广泛应用于汽车、医疗设备、工业控制等领域。

总而言之，蓝牙SOC芯片是实现蓝牙功能的核心部件，具有低功耗、低成本和小尺寸等特点。它是各种蓝牙设备的重要组成部分，在消费电子、物联网和其他领域得到广泛应用。随着蓝牙技术的不断发展，蓝牙SOC芯片的功能和性能将不断提升，为各种蓝牙应用提供更好的支持。

合集下载

蓝牙n51802规格书

蓝牙n51802规格书

蓝牙n51802规格书

蓝牙n51802是功能强大、高灵活性的多协议SoC，非常适用于Bluetooth低功耗和2.4GHz超低功耗无线应用。 蓝牙n51802基于配备256kB flash+16kB RAM的32位 arm Cortex M0 CPU

而构建。 嵌入式2.4GHz 收发器支持蓝牙低功耗及2.4GHz操作，其中2.4GHz模式与Nordic SeMIConductor 的nRF24L系列产品无线兼容。

蓝牙n51802 还具备丰富的模拟和数字周边产品，可以在无需

CPU 参与的情况下通过可编程周边产品互联 (PPI) 系统进行互动。

灵活的31引脚GPIO映射方案可使 I/O（例如串行接口、PWM 和正弦解调器）根据 PCB 需求指示映射到任何设备引脚。 这可实现完全的设计灵活性及引脚位置和功能。

蓝牙n51802 支持 S110 蓝牙低功耗协议堆栈及 2.4GHz 协议堆栈（包括 Gazell），这两种协议堆栈在 nRF518 软件开发套件中均免费提供。蓝牙n51802 需要单独供电，如果供电范围在

1.8-3.6V 之间，用户可选择使用芯片上的线性整流器，如果供电范围在 2.1-3.6V 之间，可以选择直流 1.8V 模式和芯片上的 DCDC

变压器。DC-DC 变压器的使用可在工作期间动态控制，并使 蓝牙n51802 工作期间的射频峰值电流低于 10 mA @ 3V 供电 (TX @

0 dBm & RX)。 蓝牙n51802具有 6x6mm 48 引脚 QFN 封装和 3.5x3.8mm

64 球形晶片水平芯片级封装 (WLCSP)51822-QFAA和51802-QFAA在FLASH RAM的容量没有差别；区别在于：a,接收灵敏度 51802是-91dBm;51822是-93dBm，这个差异导致接收距离有差异；b,Tx power @省电模式 51822是-35dBm,51802是-30dBm;这个导致芯片的发射的功耗不同；51822的功耗更低c,OdBm @DC/DC供电情况下：51822发射电流9.7mA,51802发射电流10mA,相同发射功率耗费电流不同，51822更省电；d,使用内部唤醒的时间不同 51822唤醒时间4.4uS,而51802唤醒时间7.7uS,e,在IDLE模式先 51822电流是2.6uA, 51802的电流是3.0uA 待机电流 。

PHY6252（SSOP24）是一款高集成度的低功耗蓝牙系统级芯片（SoC）

PHY6252（SSOP24）是一款高集成度的低功耗蓝牙系统级芯片（SoC）

PHY6252（SSOP24）是⼀款⾼集成度的低功耗蓝⽛系统级芯⽚

（SoC）

PHY6252(SSOP24)芯⽚具有⾏业领先的低功耗性能和射频性能，⽀持蓝⽛ BLE 5.2。芯⽚ 内置 64 KB SRAM，256KB flash，96 KBROM，256bit efuse。芯⽚⽀持多种低功耗⼯作 状态，能够满⾜各种应⽤场景的功耗需求。射频输出功率可调节功能等特性，可以实现 通信距离、通信速率和功耗之间的最佳平衡。PHY6252(SSOP24)已经⼴泛应⽤于智能跳绳，智能灯带，智能⽔杯等物联⽹产品上；

PHY6252(SSOP24)是⼀款⾼集成度的低功耗蓝⽛系统级芯⽚(SoC)，专为物联⽹(IoT)、移 动设备、可穿戴电⼦设备、智能家居等各种应⽤⽽设计。PHY6252(SSOP24)⽀持低功耗蓝⽛：Bluetooth5.2，Bluetooth mesh。蓝⽛速率⽀持：125Kbps， 500Kbps，1Mbps，2Mbps。⽀持⼴播扩展，多⼴播，信道选择。

芯⽚特性如下：1，⾼性能低功耗32位处理器；

2，256KB系统闪存，96KB ROM

3，64KB SRAM，睡眠模式下所有数据恒常保持

4，2.4 GHz收发器

5，Bluetooth Low Energy ；Bluetooth Mesh

6，可调发射功率：-20dBm⾄+10dBm发射功率

7，接收电流：8mA

8，发射电流：8.6mA

9，0.3uA@sleep(IO wake up only)

10，AES-128硬件加密

11，PDM/I2C/SPI/UART/PWM/DMA

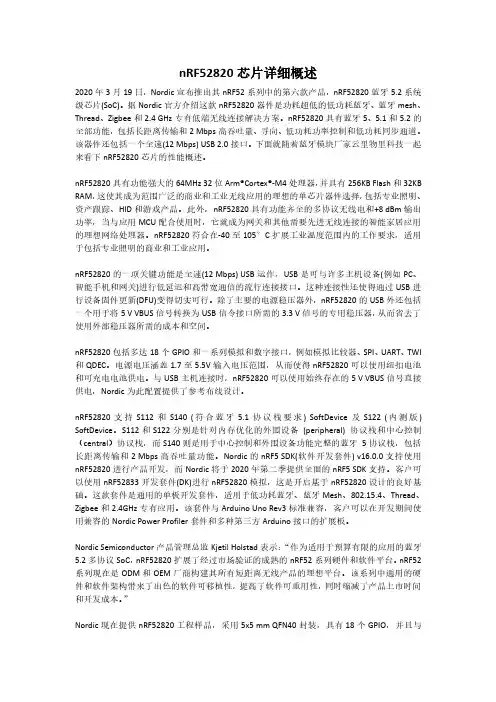

nRF52820芯片详细概述
