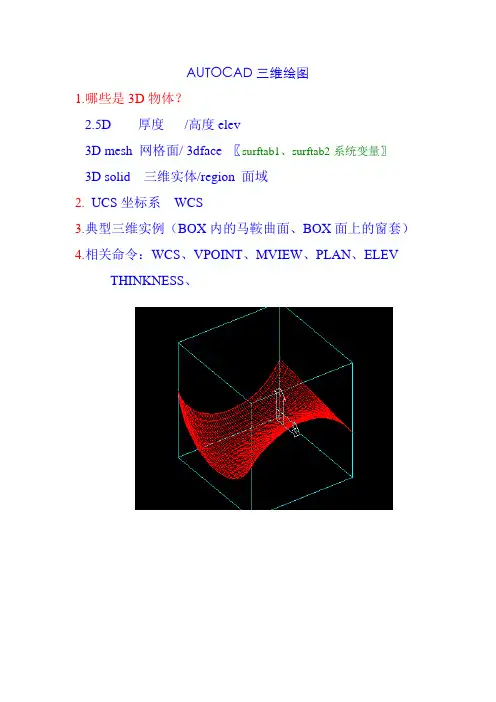

AUTOCAD三维绘图
1.哪些是3D物体？
2.5D 厚度 /高度elev
3D mesh 网格面/ 3dface 〖surftab1、surftab2系统变量〗
3D solid 三维实体/region 面域
2. UCS坐标系 WCS
3.典型三维实例（BOX内的马鞍曲面、BOX面上的窗套）
4.相关命令：WCS、VPOINT、MVIEW、PLAN、ELEV
THINKNESS、
课堂练习――三维亭子
1． 新建图纸[file]->[new],使用ACAD.DWT模板。
2． 确定图形界限〖格式〗->〖图形界限〗，20000x20000,〖ZOOM〗〖E〗。
3． 绘制台基（圆形，半径4500）,〖实体〗->〖拉伸实体〗300厚度
4． 〖格式〗->〖厚度elev〗5000，绘制柱子(圆形，半径300,6根)
5． 〖视图〗->〖三维视点〗->〖西南〗
或者 VPOINT命令R31535
6． 回到[顶视图]: vpoint 0,0,1
或者〖视图〗->〖三维视点〗->〖俯视图〗
或者 PLAN(回到当前坐标系的XY平面)
7． 关闭物体捕捉
8． 设置高度和厚度（为下一步作准备）
ELEV 3000400
9． 绘制梁,用PLINE命令,宽度200
10．复制梁,COPY……@0,0,1500
11．elev00。
12．绘制亭子中线辅助线LINE捕捉圆心@0,0,8000
13．设置UCS在中线上。UCS3捕捉原点捕捉X轴上一点(打开正交)捕捉Y轴上一点
14．回到UCS的平面视图。PLAN
15．用PLINE绘制宝顶轮廓线。
16．绘制旋转曲面宝顶。〖绘图〗->〖表面〗->〖旋转曲面〗
17．绘制屋面轮廓线。PLINE
18．设置网格密度系统变量 SURFTAB16
19．绘制旋转曲面屋面。
20．回到世界坐标系 UCS。VPOINT轴测图观察，HIDE消隐，SHADE着色。

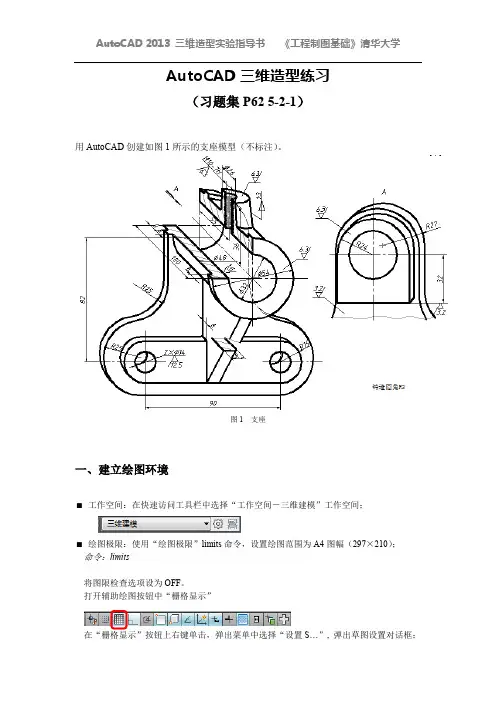

AutoCAD 2013 三维造型实验指导书 《工程制图基础》清华大学
AutoCAD三维造型练习
（习题集P62 5-2-1）
用AutoCAD创建如图1所示的支座模型（不标注）。
图1 支座
一、建立绘图环境
工作空间：在快速访问工具栏中选择“工作空间－三维建模”工作空间；
绘图极限：使用“绘图极限”limits命令，设置绘图范围为A4图幅（297×210）； 命令：limits
将图限检查选项设为OFF。
打开辅助绘图按钮中“栅格显示”
在“栅格显示”按钮上右键单击，弹出菜单中选择“设置S…”, 弹出草图设置对话框；
AutoCAD 2013 三维造型实验指导书 《工程制图基础》清华大学
清除选项“显示超出界限的栅格”，单击“确定”按钮。
双击鼠标中键，在屏幕中心区域显示A4范围作图区栅格。
创建图层：创建“点画线”和“实体”两个图层； 命令：layer
1. 点画线层 线型：Center（无线型，点击加载（L）…）； 颜色：红色； 线宽：0.2
2. 实体层 线型：Continous； 颜色：蓝色； 线宽：0.4
图2 图层设置
二、三维造型
本实验创建的支座三维模型需要构造以下几个基本体, 并通过布尔并及布尔差运算实
现最终形体的构造：
AutoCAD 2013 三维造型实验指导书 《工程制图基础》清华大学
1. 支撑板造型
选择主视图方向 在“视图”功能面板中选择“三维导航”下拉列表, 选择标准视图方向“前视”。
绘制点画线 将点画线设为当前层，利用“直线－line”、“偏移－offset”、“打断-break”、“修剪-trim”
等命令，按给定的尺寸在A4图纸中央区域绘出如图3所示的点画线。
布尔并
布尔差
AutoCAD 2013 三维造型实验指导书 《工程制图基础》清华大学
图3 绘制点画线
绘制支撑板轮廓
将实体层设为当前层，使用“圆circle”、“直线line”命令，画出支撑板的轮廓草图（图

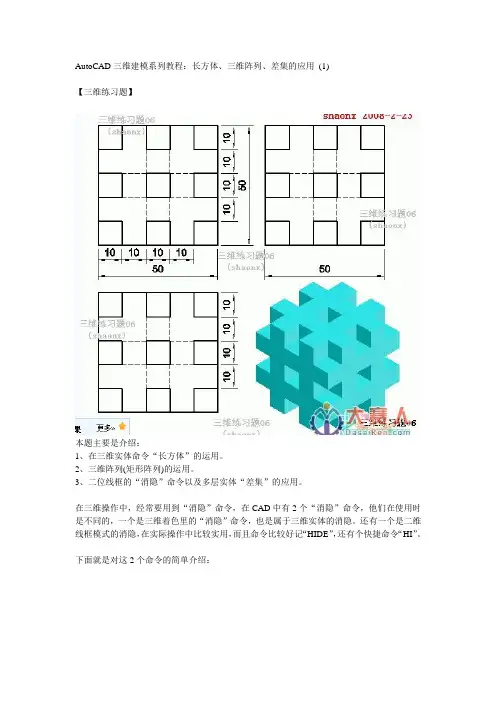

AutoCAD三维建模系列教程：长方体、三维阵列、差集的应用 (1)
【三维练习题】
本题主要是介绍：
1、在三维实体命令“长方体”的运用。
2、三维阵列(矩形阵列)的运用。
3、二位线框的“消隐”命令以及多层实体“差集”的应用。
在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在使用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。
下面就是对这2个命令的简单介绍： 精选文库
-- 2
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示： 精选文库
-- 3
1、打开CAD，点击“西南等轴测视图”按钮，界面转到“西南视图”。
2、用“长方体”命令画一正立方体，立方体的边长为50。 精选文库
-- 4
3、按照开头介绍的消隐方法，输入“hi”，生成消隐图，如下图。在消隐图的状态下，对接下来的操作会产生方便。 精选文库
-- 5
4、还是用“长方体”命令画一小的正立方体，立方体的边长为10。小立方体的角点在大立方体的中间的最下面，如下图所示。
精选文库
-- 6
5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。
6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为 3 。 精选文库
-- 7
7、再接下来输入的“行”、“列”、“层”的间距均为 20 。
精选文库
-- 8
8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。点击“差集”按钮，选中要从中减去实体的大的立方体。
9、接着，再选中要减去的所有小实体，回车确认即完成差集的操作。 精选文库
-- 9
10、完成以上操作后，输入“hi”命令，看一下消隐图，检查一下以上的操作是否做得对，如下图。
AUTOCAD三维绘图基础知识
1、三维绘图的基本概念
·平面
XY平面是2D平面,用户只能在Z=0的XY平面上建立2D模型.
·Z轴
Z轴是3D坐标中的第三轴, Z轴总是垂直于XY平面.
·平面视图(plan view)
当视线与Z轴平行时, 用户观察到的XY平面上的视图.
·标高(elevation):
从XY平面沿Z测量的Z坐标值.可以用ELEV命令设置对象的标高和厚度。
·厚度(thickness)
对象从标高开始往上或往下拉伸的距离.可以用系统变量 thickness来设置对象的厚度.具有厚度的对象可以进行消隐, 着色和渲染处理. 建立新文本时,将忽略当前的厚 度设置而将其设置为0,但其后可用DDMODIFY命令修改.
2、建立简单的3D模型
3、3D坐标与视点
1) 3D空间中对象的位置用3D坐标来表示.
3D坐标是在2D坐标的基础上添加Z轴而实现的.
还可以用柱坐标(XY平面极坐标加Z轴坐标而成)或球坐标(用到原点的距离,XY平面从X轴开始的角度,与XY平面的夹角)表示.
2)观察3D模型
在AUTOCAD中，用户可以使用系统本身提供的标准视图(俯视图、仰视图、前视图、后视图、右视图、以及各种轴侧视图)观察图形，也可以用有关命令设置视点的位置，从而建立新的视图。在建立了新的视图以后可以将其保存起来。AutoCAD 2004提供了灵活的选择视点的功能，Vpoint和DDVpoint命令是实现这一功能的两个不同的
操作方式，下面分别进行介绍。
在模型空间里,可以从不同的视点(VPOINT)来观察图形.
视点就是观察图形的方向.
(1)设置视点
·命令: DDVPOINT
弹出视点预置对话框,可以设定XY平面从X轴开始的角度,与XY平面的夹角的值.缺省时,两个角度都相对于WCS,如要相对于UCS选择相对于ucs.
(2)使用三维动态观察器观察模型
·命令: 3DORBIT
