镀锌钢管管道安装工艺

镀锌钢管安装工艺标准

Final approval draft on November 22, 2020 镀锌钢管安装工艺标准

（1）根据现场进度情况在适当的时候进入安装。预先将支架固定好，根据实际尺寸，绘好草图，进行预制管道，尽可能减少在管道上上管件，焊死口。管子预先调直，安装中断时应封闭敞口，设计要求加套管的在安装过程中加好套管，根据设计和设备的要求，预留好接口，上好堵，准备下一步工序的试压工作。

（2）管道的螺纹连接

管螺纹的加工采用套丝机套成。1/2″-3/4″的管子可采用人工套丝，丝扣套完后，应清理管口，将管口保持光滑，螺纹断丝缺丝不得超过螺纹总数的10%。连接应牢固，根部无外露油麻现象，根部外露螺纹不宜多于2—3扣，螺纹外露部分防腐良好。

（3）管道的法兰连接

管道与阀门等连接处均要求采用法兰连接。法兰盘可分为平焊法兰，对焊法兰等，法兰选用成品。法兰和管子中心线垂直，管口不得突出法兰密封面。紧固法兰的螺栓使用前应刷润滑油，要对称交叉进行,分2—3次拧紧,螺杆露出长度不超过螺杆直径的1/2，螺母应在同一侧，法兰衬垫不得突进管内,法兰中间不得有斜垫和两个以上的衬垫。

（6）防腐：明设镀锌管外刷银粉两道，暗设镀锌管刷沥青两道。

（8）管道敷设安装前应将内污物清理干净，严防焊渣等垃圾落入管内，对已安装好的管道，须包扎封口。

（9）施工完毕,整个系统应进行静水压力试验。生活给水部分压力为：0.6mpa,以五分钟内压降不大于20kpa，为合格。

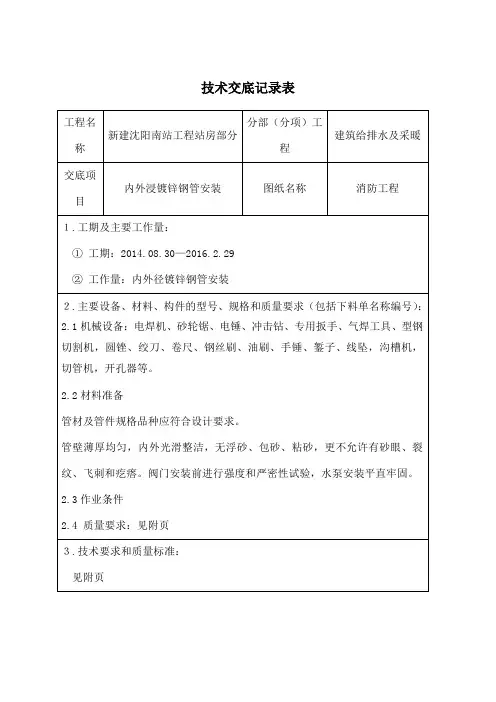

技术交底记录表

工程名称 新建沈阳南站工程站房部分 分部（分项）工程 建筑给排水及采暖

交底项目 内外浸镀锌钢管安装 图纸名称 消防工程

１.工期及主要工作量：

① 工期：2014.08.30—2016.2.29

② 工作量：内外径镀锌钢管安装

２.主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号）：

2.1机械设备：电焊机、砂轮锯、电锤、冲击钻、专用扳手、气焊工具、型钢切割机，圆锉、绞刀、卷尺、钢丝刷、油刷、手锤、錾子、线坠，沟槽机，切管机，开孔器等。

2.2材料准备

管材及管件规格品种应符合设计要求。

管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。阀门安装前进行强度和严密性试验，水泵安装平直牢固。

2.3作业条件

2.4 质量要求：见附页

３.技术要求和质量标准：

见附页 ４.施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”

项目、代号）：

见附页

附图

见图集10s402，08s302；规范GB50242-2002，GB50261-2005，GB50498-2009。

交底人 签章：

日期：

接底人 签章：

日期：

技 术 交 底 记 录（附页） 一、交底范围

适用于消火栓、喷淋及水炮管道安装

二、 施工工艺及措施

管材采用钢塑复合管，DN≤80mm螺纹连接、DN>80mm沟槽连接。

1、工艺流程

管道预制--沟槽加工--管道开孔----支吊架安装---管件安装----管道安装----压力试验----设备安装

2、安装准备：根据图纸检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。

3、施工工艺

3.1管道预制

顺序进行预制。预制时应根据现场预留的孔洞位置调直和调准管件方向，管道应码放在平坦的场地上，管段下面采用木方垫平、垫实。

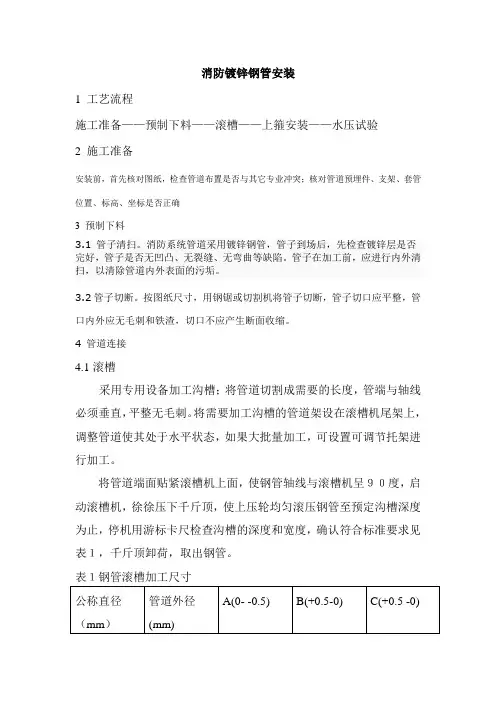

消防镀锌钢管安装

1 工艺流程

施工准备——预制下料——滚槽——上箍安装——水压试验

2 施工准备

安装前，首先核对图纸，检查管道布置是否与其它专业冲突；核对管道预埋件、支架、套管位置、标高、坐标是否正确

3 预制下料

3.1 管子清扫。消防系统管道采用镀锌钢管，管子到场后，先检查镀锌层是否完好，管子是否无凹凸、无裂缝、无弯曲等缺陷。管子在加工前，应进行内外清扫，以清除管道内外表面的污垢。

3.2管子切断。按图纸尺寸，用钢锯或切割机将管子切断，管子切口应平整，管口内外应无毛刺和铁渣，切口不应产生断面收缩。

4 管道连接

4.1滚槽

采用专用设备加工沟槽；将管道切割成需要的长度，管端与轴线必须垂直，平整无毛刺。将需要加工沟槽的管道架设在滚槽机尾架上，调整管道使其处于水平状态，如果大批量加工，可设置可调节托架进行加工。

将管道端面贴紧滚槽机上面，使钢管轴线与滚槽机呈９０度，启动滚槽机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止，停机用游标卡尺检查沟槽的深度和宽度，确认符合标准要求见表１，千斤顶卸荷，取出钢管。

表１钢管滚槽加工尺寸

公称直径（mm） 管道外径(mm) A(0- -0.5) B(+0.5-0) C(+0.5 -0) Dg100 108-114 16 9.5 2.2 Dg125 133 - 140

图１管道滚槽大样图

4.2上箍

工艺流程

A B C

安装必须遵循先装大口径，总管，立管，后装小口径管，支管的原则。安装过程中不可跳装，分段装，必须按顺序连续安装，以免出现段与段之间连接困难影响安装质量。

4.3准备好已加工沟槽的管道，配件和管路附件；检查橡胶密封圈无损伤，将其套上一根钢管的端部，将另一根钢管靠近已套上密封圈的管道端部，两端处应留一定间隙，间隙应符合标准要求；将橡胶圈套上另一根钢管端部，使橡胶密封圈位于接口中部，并在其周边涂抹润滑剂（洗洁精或肥皂水）；检查管道轴线。

法兰连接大管径镀锌钢管安装工艺

作者：廖芳明

来源：《城市建设理论研究》2011年第13期

摘要：本文主要介绍法兰连接大管径镀锌钢管的对口、焊接等安装工艺

关键词：法兰连接大管径镀锌安装工艺

一、序言

广州太古汇商业、酒店、办公楼和文化中心工程的空调水系统冷量为14800RT，其空调主机房和空调水泵房皆设置在负四层，而冷却塔设置在办公楼一的40层天面，之间的高差约210米。空调主机和冷却塔之间由4条DN800的竖井立管连接，该冷却水系统采用镀锌钢管，利用法兰连接。系统运行时，最不利点的设计工作压力为2.7MPa，试验压力要求为工作压力的1.5倍即4.05MPa。

二、施工工序及施工方法

以往空调水系统采用镀锌钢管法兰连接方式时一般采用二次镀锌安装工艺，即在工地现场安装完成后，拆卸并运至镀锌厂进行镀锌，镀锌完毕后再运回工地进行组装。而该工程由于工期紧、工程量大等原因，无法按二次镀锌工艺进行施工，而是要求将管道在镀锌厂焊接法兰并镀锌加工成为成品，然后直接将成品运至工地进行安装。由于该冷却管道系统安装要求一次成形，不能进行拆卸，所以必须严格控制所有管道加工成为成品的每一个步骤，以保证每条成品管道的精度，才能确保整个冷却水管道系统的严密性。主要应注意以下幾点：

一、 法兰与管道之间的垂直度。

我们必须保证了法兰与管道之间的垂直度，才能保证整条立管能以直线安装并保证法兰间缝隙的严密性。由于该管道的工作压力较高、要求的使用寿命较长，业主选用了金属垫片，而金属垫片的弹性较差，不像橡胶垫片那样可以弥补法兰与管道间垂直度不够的不足，所以该工程对法兰与管道间的垂直度要求更高。因为DN800管径较大，法兰与管道又较重，法兰与管道的对口及焊接过程都容易影响法兰与管道间的垂直度。针对这种情况，我们专门制作了一套法兰与管道对口装置，如下图：
