电缆沟施工措施

第 1 页 共 4 页 电缆沟施工技术交底

一、施工前准备工作

1. 安全措施

在进行电缆沟施工前，必须要做好安全措施的措施。首先要人员全员参与，并配备相应的安全防护用品，如安全帽、安全鞋、安全带等。其次，要了解施工现场的周围环境，是否有危险物体和设备，保证施工过程中的安全。

2. 环境保护

在施工前，要考虑到电缆沟施工对环境的影响，并采取相应的措施进行保护。如确定施工区域边界，防止施工过程中对周围环境的污染，保证施工完成后的环境整洁。

3. 施工设备和材料的准备

在施工前，要检查施工所需要的设备和材料是否齐备，并保证其质量和数量的合格。

二、电缆沟开挖

1. 确定开挖位置和尺寸

根据施工图纸要求，确定电缆沟的开挖位置和尺寸，在开挖前进行测量标定，并做好标记。

2. 开挖方式和工艺

根据施工需要，可以选择手工开挖或机械开挖的方式。对于较大规模的电缆沟施工，通常使用机械开挖。在开挖过程中，要第 2 页 共 4 页 注意避免破坏现有的水、电、通信等管线及其它设备，确保施工质量。

3. 清理和处理土方

在开挖完毕后，要及时清理和处理土方，在施工现场周围搭建围挡，将土方妥善处理，避免对现场环境造成污染，并确保通行道路的安全。

三、电缆沟回填

1. 回填材料的选择

根据施工图纸要求，选择合适的回填材料。通常使用的回填材料有砂土、石子、混凝土等。不同的回填材料需要根据地质条件和电缆沟尺寸来确定。

2. 回填工艺

回填过程中要分层进行，每层回填都要按要求进行压实，以确保回填材料的牢固性和稳定性。在回填的过程中，要注意避免对沟内已放置的电缆和管线造成损坏。

3. 回填结束后的处理

回填结束后，要对周围环境进行清理，清除施工时产生的垃圾和杂物，使施工现场的环境整洁。

四、电缆敷设

1. 敷设前的准备

在敷设电缆前，要对电缆进行检查，并核对规格、型号和长度等信息是否与设计要求相符。确保电缆的质量和完好性。 第 3 页 共 4 页 2. 电缆敷设的工艺

电缆沟施工方案(2)

一、前期准备

在进行电缆沟施工前，必须对工程场地进行必要的前期准备工作，以确保施工顺利进行。具体准备工作包括：

1. 场地清理：清除场地上的杂物、杂草，确保施工区域干净整洁。

2. 地面标识：标明电缆沟施工范围，确保施工过程中不会受到其他工程的干扰。

3. 人员配备：安排相关施工人员，确保施工人员具备相关工作经验和技能。

4. 材料准备：准备所需的施工材料和设备，如挖掘机、运输车等。

二、施工步骤

步骤一：测量定位

1. 在场地上标明电缆沟的具体位置和长度，确保施工准确无误。

2. 使用测量仪器对电缆沟进行精确测量，确保电缆沟的深度和宽度符合设计要求。

步骤二：挖掘电缆沟

1. 使用挖掘机等设备对标明位置的电缆沟进行挖掘，注意控制挖掘深度和宽度，确保电缆能够顺利铺设在其中。

步骤三：处理电缆沟底部

1. 对电缆沟底部进行清理，确保底部平整、无杂物，以便于后续的电缆铺设工作。

步骤四：铺设电缆

1. 将电缆按照设计要求逐段铺设在电缆沟内，注意保持电缆整齐、有序，避免出现交叉或绞缠现象。

步骤五：填埋电缆沟

1. 将电缆铺设完毕后，使用填埋设备将电缆沟填埋，确保电缆完全被掩埋，保护电缆免受外部损害。 三、施工质量控制

1. 在施工过程中，对每个步骤的操作进行质量检查，确保施工符合设计要求。

2. 定期组织施工人员进行安全教育和技术培训，提高施工质量和安全水平。

3. 施工结束后，对电缆沟进行全面检查，确保电缆铺设质量达标，安全可靠。

四、施工注意事项

1. 在施工过程中，严格遵守相关安全操作规程，确保施工现场安全。

2. 注意保护现场周围的环境，减少对周边居民和道路交通的影响。

五、总结

通过以上电缆沟施工方案的步骤和控制措施，可以有效提高电缆铺设的质量和效率，减少施工中可能出现的问题和风险。在施工过程中，要加强施工队伍的管理，确保施工进度和质量的同步提升，为工程的顺利完成奠定基础。

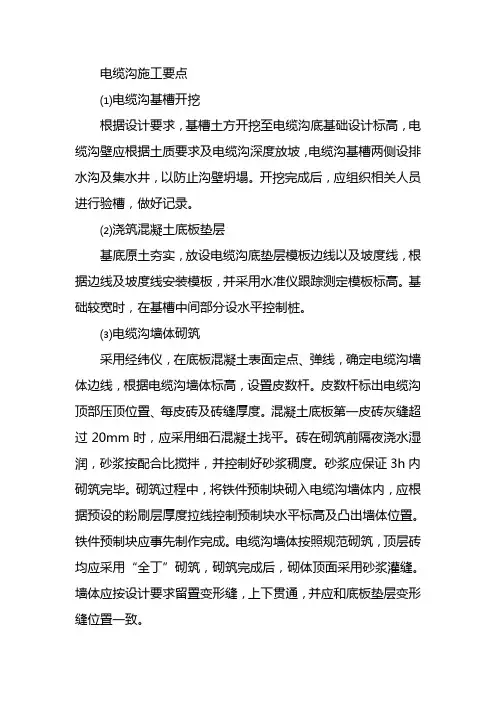

电缆沟施工要点

⑴电缆沟基槽开挖

根据设计要求，基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员进行验槽，做好记录。

⑵浇筑混凝土底板垫层

基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。基础较宽时，在基槽中间部分设水平控制桩。

⑶电缆沟墙体砌筑

采用经纬仪，在底板混凝土表面定点、弹线，确定电缆沟墙体边线，根据电缆沟墙体标高，设置皮数杆。皮数杆标出电缆沟顶部压顶位置、每皮砖及砖缝厚度。混凝土底板第一皮砖灰缝超过20mm时，应采用细石混凝土找平。砖在砌筑前隔夜浇水湿润，砂浆按配合比搅拌，并控制好砂浆稠度。砂浆应保证3h内砌筑完毕。砌筑过程中，将铁件预制块砌入电缆沟墙体内，应根据预设的粉刷层厚度拉线控制预制块水平标高及凸出墙体位置。铁件预制块应事先制作完成。电缆沟墙体按照规范砌筑，顶层砖均应采用“全丁”砌筑，砌筑完成后，砌体顶面采用砂浆灌缝。墙体应按设计要求留置变形缝，上下贯通，并应和底板垫层变形缝位置一致。 ⑷电缆沟压顶安装

在电缆沟外墙弹出水平线，根据水平线安装压顶，混凝土压顶在变形缝处应断开。

⑸电缆沟扁铁安装

为了防止扁铁焊接变形，焊接前应每米设置角钢将扁铁撑紧在沟紧上。在预埋铁件上进行扁铁焊接，焊接中应拉通长线整平，扁铁搭接长度不应小于2倍扁铁宽度，三边焊接，焊接质量应符合施工规范要求。

⑹电缆沟粉刷

根据墙体面粉刷厚度塌饼、冲筋，采用1:3水泥砂浆打糙，1:2水泥砂浆压光。粉刷前墙面要充分浇水湿润，混凝土面层采用108胶水掺水泥素浆批浆。为保证电缆沟长方向粉刷的顺直及平整，用经纬仪测点弹中心控制线，沟壁弹水平控制线，作为控制电缆沟粉刷面的基准线。

电缆沟粉刷中，原材料应采用同一批次进场材料，砂浆配比应统一，以保证电缆沟粉刷面色泽均匀一致。粉刷砂浆应在规定时间内用完，不允许用干水泥或砂浆干粉在粉刷层表面吸水。粉刷面层压光后，电缆沟应棱角通长顺直，沟壁平整，无砂眼、凹坑、抹纹，粉刷层色泽一致，无空鼓、龟裂。

第1篇

一、工程概况

1. 工程名称：XX区域电缆沟工程

2. 工程地点：XX市XX区

3. 工程规模：本工程主要建设内容包括电缆沟的挖掘、铺设、回填等，涉及电缆长度约10公里，电缆沟总长度约15公里。

4. 工程工期：预计工期为6个月。

5. 工程质量要求：按照国家相关标准和规范执行，确保工程质量达到优良等级。

二、施工组织设计

1. 施工队伍：由具备相关资质的施工单位负责，施工队伍应具备丰富的电缆沟工程施工经验。

2. 施工设备：根据工程需求，配备挖掘机、装载机、平板运输车、切割机、焊接机、电缆敷设设备等。

3. 施工材料：选用符合国家标准的电缆、电缆沟管、支架、防腐材料等。

三、施工准备

1. 技术准备

（1）熟悉设计图纸，明确施工内容和要求。

（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和操作规程。

（3）编制施工组织设计，明确施工进度、质量、安全、文明施工等方面的要求。

2. 材料准备

（1）电缆：根据设计要求，选择合适的电缆类型，确保电缆质量。

（2）电缆沟管：选用符合国家标准的电缆沟管，确保其强度和耐腐蚀性能。

（3）支架：选用合适的支架，确保电缆固定牢固。

（4）防腐材料：选用环保型防腐材料，提高电缆沟的使用寿命。 3. 施工场地准备

（1）施工场地平整，确保施工设备进场和材料堆放。

（2）施工道路畅通，方便材料运输和施工人员进出。

（3）施工区域临时用电、用水设施齐全。

四、施工工艺及流程

1. 施工工艺

（1）电缆沟挖掘：采用机械挖掘，挖掘深度应符合设计要求，沟底平整，无杂物。

（2）电缆沟铺设：将电缆沟管铺设在沟底，沟管接口应严密，确保电缆安全。

（3）电缆敷设：将电缆敷设在电缆沟管内，电缆接头应牢固，绝缘良好。

（4）支架安装：将支架安装在电缆沟管上，确保电缆固定牢固。

（5）回填：回填材料采用砂石混合料，分层回填，确保回填密实。

2. 施工流程

（1）施工准备：完成施工队伍、设备、材料、场地等方面的准备工作。
