绿化灌溉给水工程施工方案

园林绿化灌溉管网工程施工方案

（一）管网工程技术规范

1、雨污水管材和管件应具有质量检验部门的质量合格证，并应有明显的标志表明生产厂家和规格。包装上应标有批号、生产日期和检验代号，品牌应符合建设单位的要求，严禁将室内薄壁 UPVC 排水管用于室外排水工程，严禁将排水管材用于室外电气工程。

2、所有管材和管件应是同一厂家的配套的产品，不得采用不配套的产品。

3、进场的原材料和预制构件要有出厂合格证，其质量必须符合设计要求。对原材料要按规定进行抽检，质量符合要求后才能用于施工。同时要进行沙浆、砼配合比试验，以便在监理工程师确认后用于施工生产。

4、必须严格按经测绘单位认可的成果实施管线定位放线，做好标识，并对定位标识做好保护措施。

5、必须依据管线综合图，确定管道开挖方法和开挖顺序，宜遵循由深到浅的施工顺序，开挖管沟。

6、各种管沟的垫层和基础厚度、管道标高（用水准仪测定和控制标高）必须符合设计和施工规范要求。垫层宜采用砂垫层，必要时铺设细石砼做基础；管沟底部应是原土层或夯实的回填土，管底不得有尖硬的物体、块石等。

7、各种管道的检查井坐标、井底标高必须符合设计要求，检查井基础钢筋必须按设计要求铺设到位，钢筋规格、间距、数量符合设计要求，检查井的规格大小、井筒深度、壁厚必须按设计和国标图集要求砌筑，砌体座浆饱满，内外壁粉刷到位，固定铁爬梯按国标图集要求设置，严禁将检查井砌筑在配套管线上。

8、各管道的连接方式走向必须符合设计及施工规范要求。管道穿越主体、管道穿路套管间应预留适当空间，防止建筑或道路沉降压断管道。

9、管道连接完成后，必须进行隐蔽验收。有要求试验的(排水管道要求做灌水试验)，必须按规范进行试验，将试验结果填写在《隐蔽工程验收记录》上，隐蔽工程全部验收合格后，方可覆土隐蔽施工。

10、各管沟回填材料与施工方法必须符合设计和施工规范要求，土方回填后、道路垫层施工前应组织管道试验，确保管道不漏水。

第1篇

一、项目背景

随着城市化进程的加快，园林绿化的重要性日益凸显。良好的园区绿化不仅能美化环境，提升居住品质，还能改善空气质量，调节气候。园区绿化水管作为绿化灌溉的重要组成部分，其施工质量直接影响到绿化的效果和可持续性。本方案旨在为园区绿化水管施工提供一套科学、合理、可行的施工方案。

二、施工准备

1. 项目勘察

- 对园区绿化区域进行实地勘察，了解地形地貌、土壤类型、植物种类及分布情况。

- 确定绿化水管的布置方案，包括管道走向、管径大小、接口方式等。

2. 设计图纸

- 根据勘察结果，绘制详细的绿化水管施工图纸，包括平面图、剖面图、节点详图等。

- 图纸应包含材料规格、施工工艺、质量要求等内容。

3. 材料设备

- 确定施工所需材料，如PVC管材、管件、阀门、过滤器、施肥器等。

- 选择合适的施工设备，如挖掘机、管道铺设机、焊接设备等。

4. 施工队伍

- 组建专业施工队伍，包括施工人员、技术人员、质量检查人员等。

- 对施工人员进行技术培训和安全教育。

三、施工工艺

1. 管材铺设

- 根据设计图纸，确定管道走向，进行测量放线。

- 使用挖掘机或人工开挖管道沟槽，确保沟槽深度和宽度符合设计要求。 - 将管材按照设计要求铺设到沟槽中，注意管材的水平和垂直度。

- 使用管件连接管道，确保接口严密。

2. 阀门安装

- 在管道上安装阀门，包括进水阀门、分水阀门、排气阀门等。

- 阀门安装位置应便于操作和维护。

3. 过滤器安装

- 在管道上安装过滤器，以防止杂质进入管道，影响灌溉效果。

- 过滤器安装位置应便于更换滤网。

4. 施肥器安装

- 根据需要，在管道上安装施肥器，实现自动施肥。

- 施肥器安装位置应便于操作和维护。

5. 管道连接

- 使用焊接、法兰连接或丝扣连接等方式将管道连接起来。

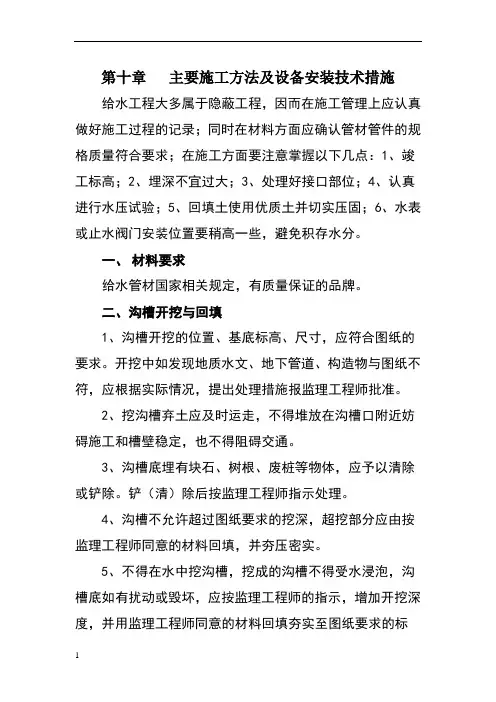

1 第十章 主要施工方法及设备安装技术措施

给水工程大多属于隐蔽工程，因而在施工管理上应认真做好施工过程的记录；同时在材料方面应确认管材管件的规格质量符合要求；在施工方面要注意掌握以下几点：1、竣工标高；2、埋深不宜过大；3、处理好接口部位；4、认真进行水压试验；5、回填土使用优质土并切实压固；6、水表或止水阀门安装位置要稍高一些，避免积存水分。

一、 材料要求

给水管材国家相关规定，有质量保证的品牌。

二、沟槽开挖与回填

1、沟槽开挖的位置、基底标高、尺寸，应符合图纸的要求。开挖中如发现地质水文、地下管道、构造物与图纸不符，应根据实际情况，提出处理措施报监理工程师批准。

2、挖沟槽弃土应及时运走，不得堆放在沟槽口附近妨碍施工和槽壁稳定，也不得阻碍交通。

3、沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除。铲（清）除后按监理工程师指示处理。

4、沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料回填，并夯压密实。

5、不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏，应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图纸要求的标

2 高。

6、沟槽回填所用材料，应按图纸要求和监理工程师指示制备。

7、回填物应分层摊铺，分层夯实，每层夯实厚度不得超过20-30cm，压实度应达到80%以上。

8、回填前应先排除积水，并应保护管道防腐层和接口不受损坏。

9、回填前应分两个步骤进行：管道两侧及管顶 处应先填筑，接口处应予留出，待水压试验后，管道安装合乎要求再填筑其余部分。

10、管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而移位。

三、管网安装

1、给水管施工应符合本规范要求外，尚须符合 GB3092、GB 3091的有关规定。

2、给水管的接口，采用管件胶接。

3、管道铺设应在沟底标高和管道基础质量检查合格后进行，且所有管材、管件必须提供出厂合格证，并经监理工程师检查合格后方能使用。

(此文档为Word格式，下载后可以任意编辑修改！）

（文件备案编号：）

施工组织设计

工程名称：

编制单位：

编 制 人：

审 核 人：

批 准 人：

编制日期： 年 月 日

1、编制依据

1.1##工程设计图纸

1.2相关技术规范、规程

1.2.1 《给水排水工程管道结构设计规范》（GB50332-2002）

1.2.2 《给水排水工程构筑物结构设计规范》（GB50069-2002）

1.2.3 《给水排水工程埋地预制混凝土圆形管管道结构设计规程》（CECS143：2002）

1.2.4 《混凝土和钢筋混凝土排水管》（GB/T11836-1999）

1.2.5 《混凝土结构设计规范》（GB50010-2002）

1.3现场考察情况

2、工程概述

2.1项目规模

修建######供水系统临时取水口3处，沉砂池3个，修复管道下地1000米(DN300)等工程。修建龙池镇排水工程恢复主干管240米(管径D400)，检查井8口，恢复设施设备等。修建龙池镇南岳村水厂临时取水口1处，沉砂池1个，修复管道下地4000米(DN200)，新建管道200米(DN300)，恢复低压开关柜，潜水泵等供水设备。

2.2工程地质及水文地质

根据地勘报告，拟建的###################及供水设备等所处的地质情况比较复杂，具体参数详见地勘报告。

2.3周围情况

2.3.1水电设施

该地段的用水用电比较方便，用水可由附近的市政管网接入，用电可以附近的电网接入。

3、施工方案及技术措施

3.1开槽段的管沟施工

3.1.1施工工艺流程

测量定位→基槽开挖→测量复核→砂石垫层摊铺→下管→接口→管道砂石基础施工→井室施工→闭水试验→土方回填→场地恢复

3.1.2主要施工方法

3.1.2.1土方施工

（1）土方开挖

1）本工程为单线管道施工，且沟槽较深（最深处为3m），所以采用机械挖槽，人工清底。机械挖槽至设计标高以上200mm时，改用人工清底，挖槽放坡坡度为1∶0.67。
