机械制图习题集(版)答案

机械制图

第 1 页；共 35 页 《机械制图》课程

试题库（中专）

第一章

制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0

、 A1

、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、机械制图当中的汉字应写成 长仿宋 体。

*4、图样中的尺寸以 ㎜ 为单位。

5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。

6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。

7、在标注角度尺寸时，数字应 水平 书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。

★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

《机械制图》

（第六版）

习题集答案

第3页 图线、比例、制图工具的用法、尺寸注法、斜度和锥度

●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页 椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接

1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：

①求作水平半径ON的中点M；

②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E

④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页 点的投影

1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为：

A（25，15，20）

B（20，10，15）

C（35，30，32） D（42，12，12）

5、按照立体图作诸点的三面投影，并表明可见性。

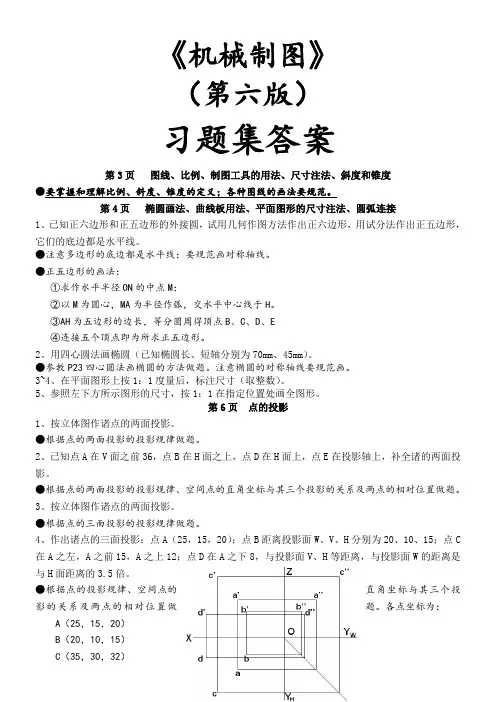

《机械制图》

（第六版）

习题集答案

1 第3页 图线、比例、制图工具的用法、尺寸注法、斜度和锥度

●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

2 第4页 椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接

1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：

①求作水平半径ON的中点M；

②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E

④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

3

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页 点的投影

1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。 4 3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为：

A（25，15，20）

B（20，10，15）

C（35，30，32）

D（42，12，12）

机械制图试题及答案

1、剖视图 的种类可分为（ ）视图、（ ）视图和局部剖视图。

答案：全剖；半剖

2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ ）角，互相平行，间隔均匀的（ ）线。

答案：45゜；平行细实

3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；

4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ ）为界，一半画成剖视图，一半画成（ ）。

答案：对称中心线；视图

5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂边界应以（ ）线表示。

答案：局部视图；波浪

6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓线之外。

答案：重合（叠）；超出

7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简称（ ）。

答案：断面图 ；断面

8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的断面，称为（ ）断面。

答案：移出；重合

9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。

答案：粗实；细实

10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完整的画出，不可（ ）。

答案：重合（叠）；间断

11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（ ）图；放大部位用（ ）线圈出。

答案：局部放大；细实

12、肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开。

答案：纵向；粗实

13、较长机件采用折断画法后，其长度应按（ ）标注尺寸，断裂边缘常用（ ）线画出。
