PHC管桩施工方案

陈家镇中滨路二期（东滩大道～北沿公路）新建工程2标

桥梁工程（Y1河桥、四号河桥）

PHC管桩

专

项

施

工

方

案

编制单位：上海市第一市政工程有限公司

编制日期：2011年11月

编制人：胡燎原 审核人：谷明勇

陈家镇中滨路二期（东滩大道～北沿公路）新建工程2标 PHC管桩专项施工方案

1 目 录

一、编制依据 ................................................................ 2

二、工程概况 ................................................................ 2

三、施工顺序及施工工期 ...................................................... 3

四、PHC管桩施工技术措施 .................................................... 3

4.1 制桩、运桩及堆桩 .................................................... 3

4.2 沉桩施工 ............................................................ 4

4.2.1 沉桩流程 ....................................................... 4

4.2.2 前期准备 ....................................................... 4

4.2.3 桩机就位及进桩验收 ............................................. 4

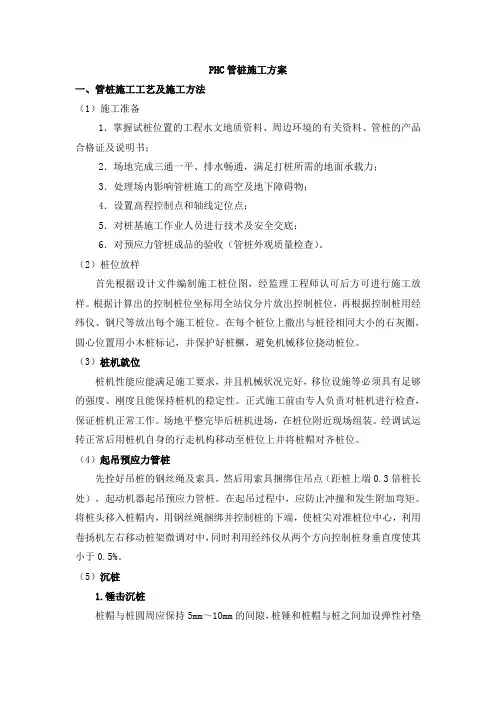

PHC管桩施工方案

一、管桩施工工艺及施工方法

（1）施工准备

1．掌握试桩位置的工程水文地质资料、周边环境的有关资料、管桩的产品合格证及说明书；

2．场地完成三通一平、排水畅通，满足打桩所需的地面承载力；

3．处理场内影响管桩施工的高空及地下障碍物；

4．设置高程控制点和轴线定位点；

5．对桩基施工作业人员进行技术及安全交底；

6．对预应力管桩成品的验收（管桩外观质量检查）。

（2）桩位放样

首先根据设计文件编制施工桩位图，经监理工程师认可后方可进行施工放样。根据计算出的控制桩位坐标用全站仪分片放出控制桩位，再根据控制桩用经纬仪、钢尺等放出每个施工桩位。在每个桩位上撒出与桩径相同大小的石灰圈，圆心位置用小木桩标记，并保护好桩橛，避免机械移位挠动桩位。

（3）桩机就位

桩机性能应能满足施工要求，并且机械状况完好，移位设施等必须具有足够的强度、刚度且能保持桩机的稳定性。正式施工前由专人负责对桩机进行检查，保证桩机正常工作。场地平整完毕后桩机进场，在桩位附近现场组装。经调试运转正常后用桩机自身的行走机构移动至桩位上并将桩帽对齐桩位。

（4）起吊预应力管桩

先拴好吊桩的钢丝绳及索具，然后用索具捆绑住吊点（距桩上端0.3倍桩长处），起动机器起吊预应力管桩。在起吊过程中，应防止冲撞和发生附加弯矩。将桩头移入桩帽内，用钢丝绳捆绑并控制桩的下端，使桩尖对准桩位中心，利用卷扬机左右移动桩架微调对中，同时利用经纬仪从两个方向控制桩身垂直度使其小于0.5%。

（5）沉桩

1.锤击沉桩

桩帽与桩圆周应保持5mm～10mm的间隙，桩锤和桩帽与桩之间加设弹性衬垫

（木板、钢丝绳等），衬垫厚度均匀，且在打桩期间经常检查，并及时更换和补充。

每节桩锤击之前检测垂直度。垂直度的检测采用2台经纬仪距桩位20m布置从横、纵两个方向成90o进行。首节桩插入时，垂直度偏差控制不大于0.5％。检查确认桩锤、桩帽与桩身保持在同一中心轴线上方可施打。管桩打入2m后停锤复核桩身垂直度和桩机本身的垂直度和水平度，以保证打入管桩的垂直度满足规范要求，防止桩机在施打过程中发生倾斜。

上海宝冶集团有限公司 滩涂区域配套新建雨排水泵站工程（1标）桩基施工方案

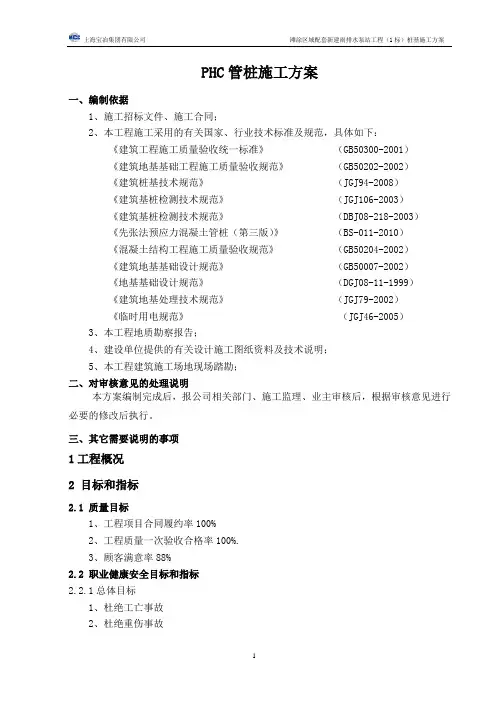

1 PHC管桩施工方案

一、编制依据

1、施工招标文件、施工合同；

2、本工程施工采用的有关国家、行业技术标准及规范，具体如下：

《建筑工程施工质量验收统一标准》 （GB50300-2001）

《建筑地基基础工程施工质量验收规范》 （GB50202-2002）

《建筑桩基技术规范》 （JGJ94-2008）

《建筑基桩检测技术规范》 （JGJ106-2003）

《建筑基桩检测技术规范》 （DBJ08-218-2003）

《先张法预应力混凝土管桩（第三版）》 （BS-011-2010）

《混凝土结构工程施工质量验收规范》 （GB50204-2002）

《建筑地基基础设计规范》 （GB50007-2002）

《地基基础设计规范》 （DGJ08-11-1999）

《建筑地基处理技术规范》 （JGJ79-2002）

《临时用电规范》 （JGJ46-2005）

3、本工程地质勘察报告；

4、建设单位提供的有关设计施工图纸资料及技术说明；

5、本工程建筑施工场地现场踏勘；

二、对审核意见的处理说明

本方案编制完成后，报公司相关部门、施工监理、业主审核后，根据审核意见进行必要的修改后执行。

三、其它需要说明的事项

1工程概况

2 目标和指标

2.1 质量目标

phc管桩工程施工方案

PHC管桩工程施工方案是为了满足工程建设需要，并确保工程质量和进度，为了保证工程安全，施工单位要制定施工方案，并按照方案进行施工。

二、 工程概况

本工程位于某地区市政基础设施建设项目，施工范围包括PHC管桩的打桩、加固及防护措施，具体工程内容包括：桩基础的设计施工、埋设深度的确定、桩身的材质要求、桩身的长短、自重桩桩发的选择、深入桩发的选择、沥青混凝土拌合料选择等。

三、 施工工艺

1. PHC管桩制作工艺：PHC管桩是采用预制混凝土制作而成的，需要在工厂内进行制作，制作工艺需要符合相关标准，具体包括：原材料的准备、混凝土搅拌、钢筋的安装、模具的制作、预应力张拉等工艺。

2. PHC管桩的打桩工艺：打桩工艺需要根据设计要求确定打桩机的选择、预制桩的运输、桩头的挖孔、定位等工艺。

3. PHC管桩的加固及防护工艺：加固和防护工艺包括桩基础的设计及施工、埋设深度的确定、桩身的加固、护壁的设置等。

四、 施工设备

1. 打桩机：打桩机是PHC管桩施工的主要设备，根据不同的桩径和要求，应选用适合的打桩机。

2. 预制桩车：预制桩车主要用于PHC管桩的运输，需要具备运输能力和操作便捷性。

3. 挖掘机：挖掘机在桩基础的打桩和挖掘中发挥着重要作用，需要具备足够的挖掘能力和精确度。

4. 其他辅助设备：包括各种辅助工具、安全设备和施工用具。

五、 施工流程

1. 准备阶段：施工前需要进行场地的准备、设备检查、材料准备等工作。

2. PHC管桩制作：根据设计要求进行PHC管桩的制作工艺，确保质量和数量满足施工需求。

3. 打桩过程：根据设计要求确定打桩机的选择，进行PHC管桩的打桩工作，包括定位、挖孔、安装、定位等工作。 4. 加固及防护工艺：进行桩基础的设计及施工、埋设深度的确定、桩身的加固、护壁的设置等工艺。

5. 竣工验收：完成PHC管桩的施工后，进行相关验收工作，确保施工质量和安全。
