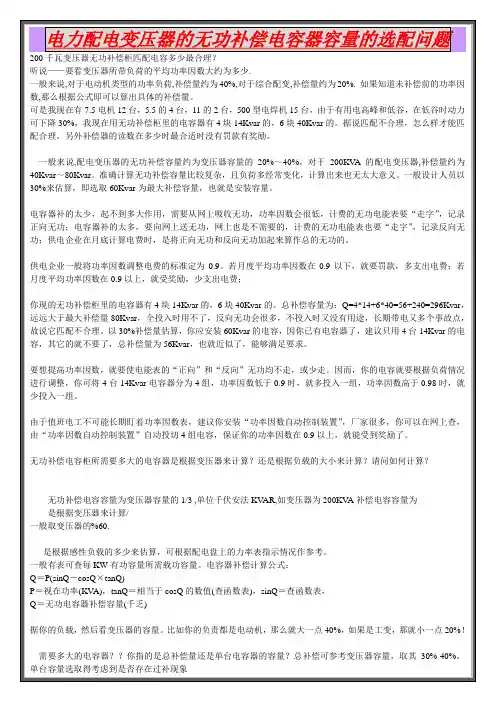

电力配电变压器的无功补偿电容器容量的选配问题

200千瓦变压器无功补偿柜匹配电容多少最合理？

听说——要看变压器所带负荷的平均功率因数大约为多少.

一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。

可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。据说匹配不合理，怎么样才能匹配合理。另外补偿器的读数在多少时最合适时没有罚款有奖励。

一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。

电容器补的太少，起不到多大作用，需要从网上吸收无功，功率因数会很低，计费的无功电能表要“走字”，记录正向无功；电容器补的太多，要向网上送无功，网上也是不需要的，计费的无功电能表也要“走字”，记录反向无功；供电企业在月底计算电费时，是将正向无功和反向无功加起来算作总的无功的。

供电企业一般将功率因数调整电费的标准定为0.9。若月度平均功率因数在0.9以下，就要罚款，多支出电费；若月度平均功率因数在0.9以上，就受奖励，少支出电费；

你现的无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。总补偿容量为：Q=4*14+6*40=56+240=296Kvar，远远大于最大补偿量80Kvar，全投入时用不了，反向无功会很多，不投入时又没有用途，长期带电又多个事故点，故说它匹配不合理。以30%补偿量估算，你应安装60Kvar的电容，因你已有电容器了，建议只用4台14Kvar的电容，其它的就不要了，总补偿量为56Kvar，也就近似了，能够满足要求。

变压器无功补偿计算公式

变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心。

主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

要知道设备的需求系数和各个设备的功率因素才能够计算的。如果不知道的，则可以粗略估算，一般是按变压器容量的45%~75%来到进行补偿的。如果你的感性设备多的可以采60~75%来到补偿。

无功补偿装置的容量，通常需要3个技术参数才能计算；没有加装无功补偿装之前的功率因数；用“cosφ1”表示，希望将提高到多大的功率因数；用“cosφ2”表示，专变客户的有功功率；用“P”表示计算公式。

变压器效率一般为0.8，负载时的功率因数通常约为0.7附近，功率因数从0.7提高到0.95时每KW需无功补偿容量为0.691千乏，根据变压器的容量计算无功补偿电容量：Qc＝变压器容量(KVA)×0.8×0.691

无功补偿容量要根据负荷的大小和负荷的功率因数而定，但现在的电力设计都是根据变压器的容量估算，常规设计为变压器容量的20%~40%，较多采取30%。

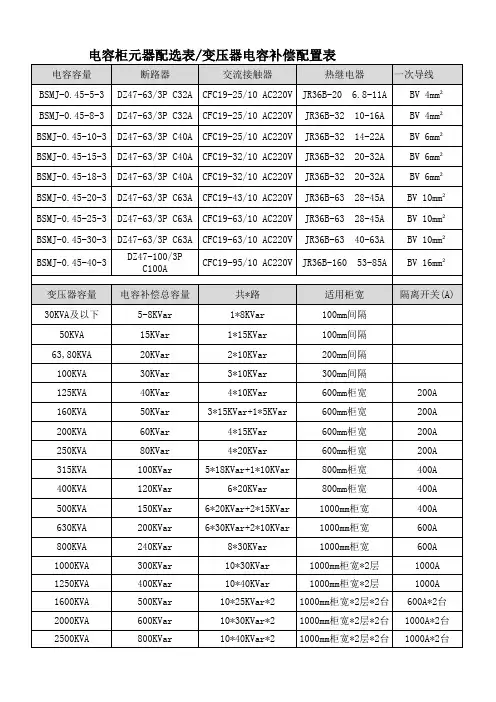

电容容量断路器交流接触器热继电器一次导线BSMJ-0.45-5-3DZ47-63/3P C32ACFC19-25/10 AC220VJR36B-20 6.8-11ABV 4mm²BSMJ-0.45-8-3DZ47-63/3P C32ACFC19-25/10 AC220VJR36B-32 10-16ABV 4mm²BSMJ-0.45-10-3DZ47-63/3P C40ACFC19-25/10 AC220VJR36B-32 14-22ABV 6mm²BSMJ-0.45-15-3DZ47-63/3P C40ACFC19-32/10 AC220VJR36B-32 20-32ABV 6mm²BSMJ-0.45-18-3DZ47-63/3P C40ACFC19-32/10 AC220VJR36B-32 20-32ABV 6mm²BSMJ-0.45-20-3DZ47-63/3P C63ACFC19-43/10 AC220VJR36B-63 28-45ABV 10mm²BSMJ-0.45-25-3DZ47-63/3P C63ACFC19-63/10 AC220VJR36B-63 28-45ABV 10mm²BSMJ-0.45-30-3DZ47-63/3P C63ACFC19-63/10 AC220VJR36B-63 40-63ABV 10mm²BSMJ-0.45-40-3DZ47-100/3P C100ACFC19-95/10 AC220VJR36B-160 53-85ABV 16mm²变压器容量电容补偿总容量共*路适用柜宽隔离开关(A)30KVA及以下5-8KVar1*8KVar100mm间隔50KVA15KVar1*15KVar100mm间隔63,80KVA20KVar2*10KVar200mm间隔100KVA30KVar3*10KVar300mm间隔125KVA40KVar4*10KVar600mm柜宽200A160KVA50KVar3*15KVar+1*5KVar600mm柜宽200A200KVA60KVar4*15KVar600mm柜宽200A250KVA80KVar4*20KVar600mm柜宽200A315KVA100KVar5*18KVar+1*10KVar800mm柜宽400A400KVA120KVar6*20KVar800mm柜宽400A500KVA150KVar6*20KVar+2*15KVar1000mm柜宽400A630KVA200KVar6*30KVar+2*10KVar1000mm柜宽600A800KVA240KVar8*30KVar1000mm柜宽600A1000KVA300KVar10*30KVar1000mm柜宽*2层1000A1250KVA400KVar10*40KVar1000mm柜宽*2层1000A1600KVA500KVar10*25KVar*21000mm柜宽*2层*2台600A*2台2000KVA600KVar10*30KVar*21000mm柜宽*2层*2台1000A*2台2500KVA800KVar10*40KVar*21000mm柜宽*2层*2台1000A*2台电容柜元器配选表/变压器电容补偿配置表

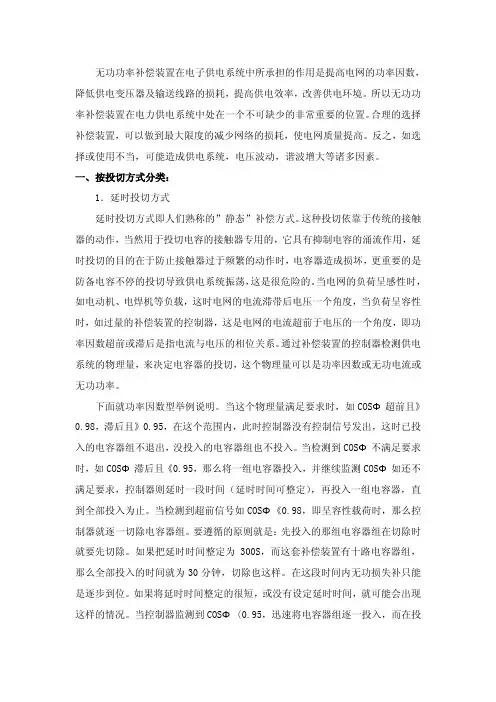

无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，

降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择

补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选

择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

一、按投切方式分类：

1．延时投切方式

延时投切方式即人们熟称的”静态”补偿方式。这种投切依靠于传统的接触

器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延

时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是

防备电容不停的投切导致供电系统振荡，这是很危险的。当电网的负荷呈感性时，

如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性

时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功

率因数超前或滞后是指电流与电压的相位关系。通过补偿装置的控制器检测供电

系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或

无功功率。

下面就功率因数型举例说明。当这个物理量满足要求时，如COSΦ超前且》

0.98，滞后且》0.95，在这个范围内，此时控制器没有控制信号发出，这时已投

入的电容器组不退出，没投入的电容器组也不投入。当检测到COSΦ不满足要求

时，如COSΦ滞后且《0.95，那么将一组电容器投入，并继续监测COSΦ如还不

满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直

到全部投入为止。当检测到超前信号如COSΦ《0.98，即呈容性载荷时，那么控

制器就逐一切除电容器组。要遵循的原则就是：先投入的那组电容器组在切除时

就要先切除。如果把延时时间整定为300S，而这套补偿装置有十路电容器组，

那么全部投入的时间就为30分钟，切除也这样。在这段时间内无功损失补只能

是逐步到位。如果将延时时间整定的很短，或没有设定延时时间，就可能会出现
